斜置式带支架压力输送罐体结构

这套斜置安装的压力罐体结构，主要面向散料气力输送、低压流体增压输送的工业场景，常见于建材加工、农业废弃物处理、小型化工配料工段，用来承装带压介质，配合管路完成定向输送作业，区别于立式、卧式常规安装的压力罐，该结构采用倾斜布置的形式，能够借助介质重力辅助下料，减少罐内残留，尤其适配粉状、小颗粒状物料的压送工况，避免立式罐底部积料、卧式罐出料口流速不均的问题。

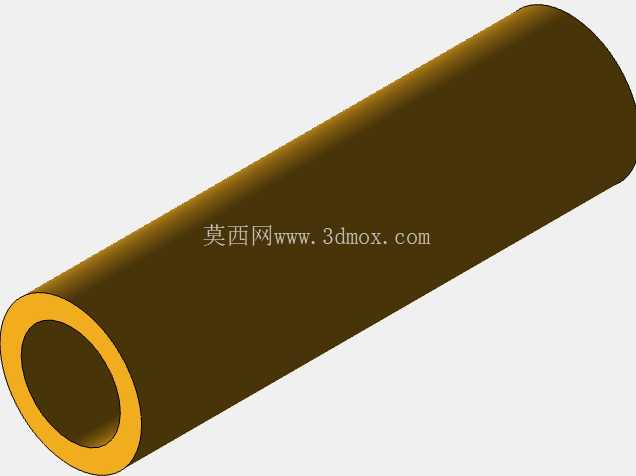

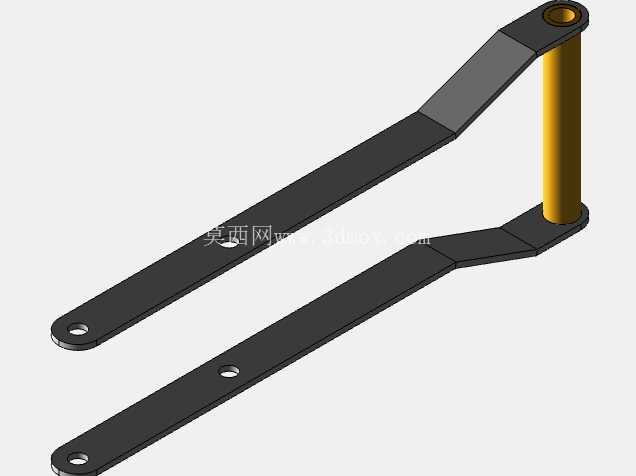

从功能特性来看，罐体本身采用等径圆筒结构，两端做圆弧过渡封边，承压能力均匀，能够稳定承受0.6MPa以内的工作压力，满足常规低压气力输送的压力要求；配套的双侧固定支架采用折弯钢板焊接成型，支架与罐体之间设置多组抱箍式固定座，每个固定座都配有锁紧螺栓，既可以保证罐体安装后的同轴度，也能抵消带压工作时罐体产生的轻微形变与振动，避免长期运行出现焊缝开裂、固定松动的问题。罐体上端设置快装式接口，用来连接进料管路与压力气源管路，下端收窄的出料口直接对接输送管路，倾斜角度设置为32度，这个角度是结合常见散料的安息角测算确定的，既能保证物料在重力作用下自然流向出料口，又不会因为倾斜角度过大导致罐体整体重心过高，增加安装支架的负载。

设计过程中优先考虑了安装边界的适配性，整套结构的横向安装宽度控制在800mm以内，纵向安装长度根据罐体容积匹配为1800mm，安装时支架底部预留了四个螺栓固定孔，可以直接固定在型钢焊接的设备机架或者混凝土基础上，不需要额外制作过渡安装座，降低现场安装的工作量。支架的折弯角度经过反复校核，保证罐体安装完成后，上端接口的操作高度在1.2m-1.5m之间，刚好符合人工操作的舒适高度，方便日常的管路连接、密封检查与维护作业。罐体上设置的两组径向支撑肋，分别布置在罐体长度方向的1/3与2/3位置，用来增强罐体的径向刚度，避免罐体充压后出现鼓胀变形，同时肋板上预留的传感器安装孔，可以直接安装压力检测、料位检测元件，不需要后期在罐体上额外开孔焊接，减少罐体承压面的加工缺陷。

从实际使用的角度出发，这套结构的管路固定件都采用标准化的快装接头设计，与常规工业输送管路的管径完全匹配，不需要定制变径接头，备件更换成本低；支架与罐体之间的固定抱箍采用可拆卸设计，后期如果需要更换罐体或者调整罐体安装角度，只需要松开抱箍螺栓即可完成调整，不需要整体切割焊接。整套结构的重心落在支架安装面的中心区域，静态稳定性系数达到1.8以上，即使在带压工作出现轻微振动的情况下，也不会出现倾覆、移位的问题。另外，倾斜布置的形式也让罐体内部的清理作业更加方便，打开下端出料口后，冲洗废水可以完全自流排出，不会在罐底留存积液，适配需要定期更换输送介质、清理罐体内壁的使用场景。在结构细节处理上，所有焊接位置都做了圆角打磨处理，避免应力集中，支架表面做喷塑防锈处理，能够适应车间内多粉尘、轻微潮湿的工作环境，罐体内部做镜面抛光处理，减少物料挂壁的概率，降低输送过程中的物料残留损耗。
