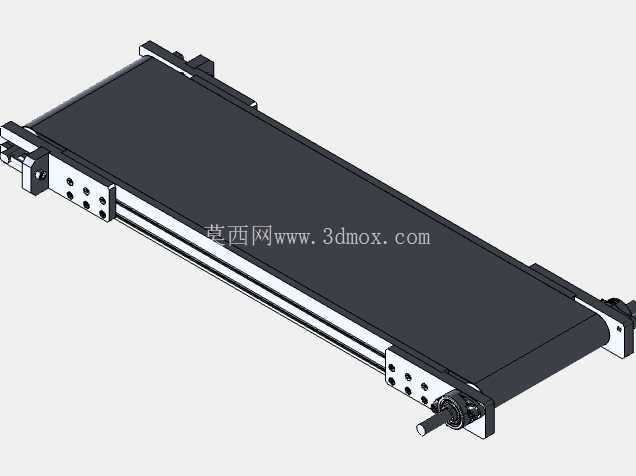

铝型材框架帆布带张紧输送机构

这款铝型材帆布带输送结构，是面向轻型物料连续输送场景设计的窄幅输送单元，在电子零部件分拣、小件包装流转、轻工产品工序间转运场景中适配性极强，尤其适合PCB板、小型注塑件、袋装小配件这类自重较轻、对输送面平整度有一定要求的物料传输，相比重型辊筒输送线，它的自重更轻、运行噪音更低，部署时不需要做复杂的地面承重处理，在小型自动化工作站、桌面级产线改造项目里应用十分普遍。

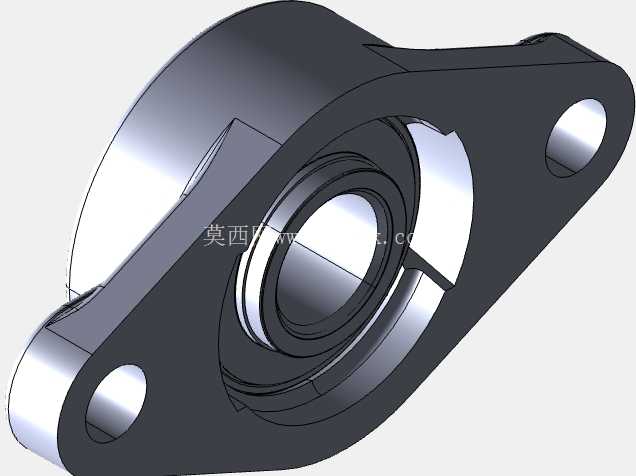

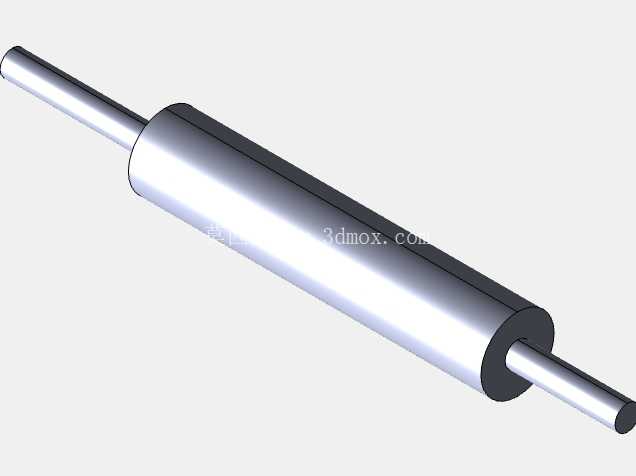

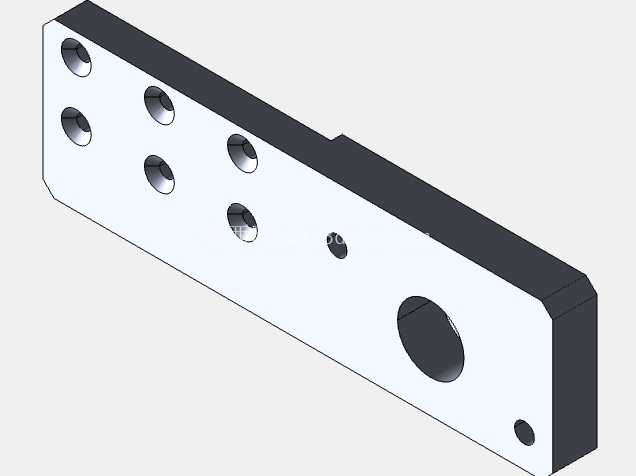

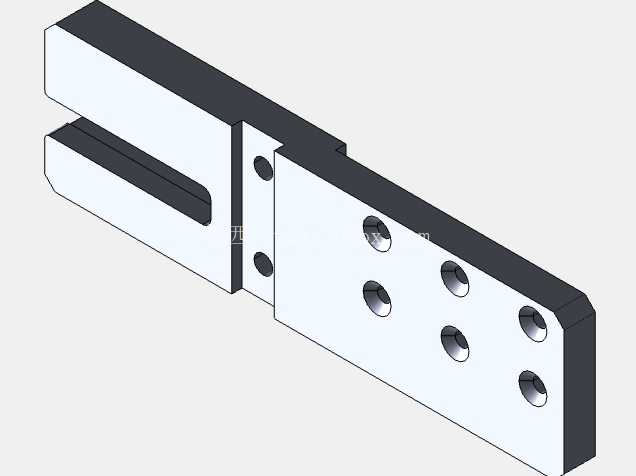

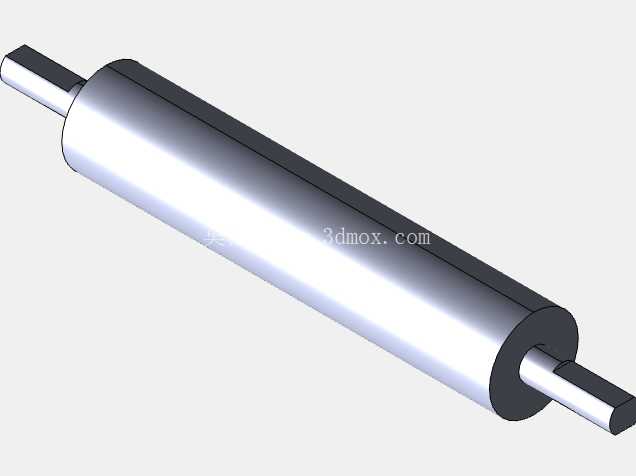

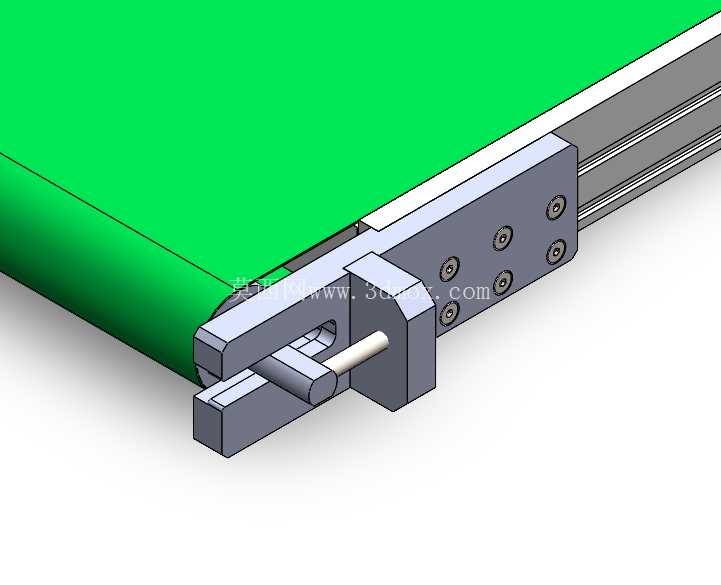

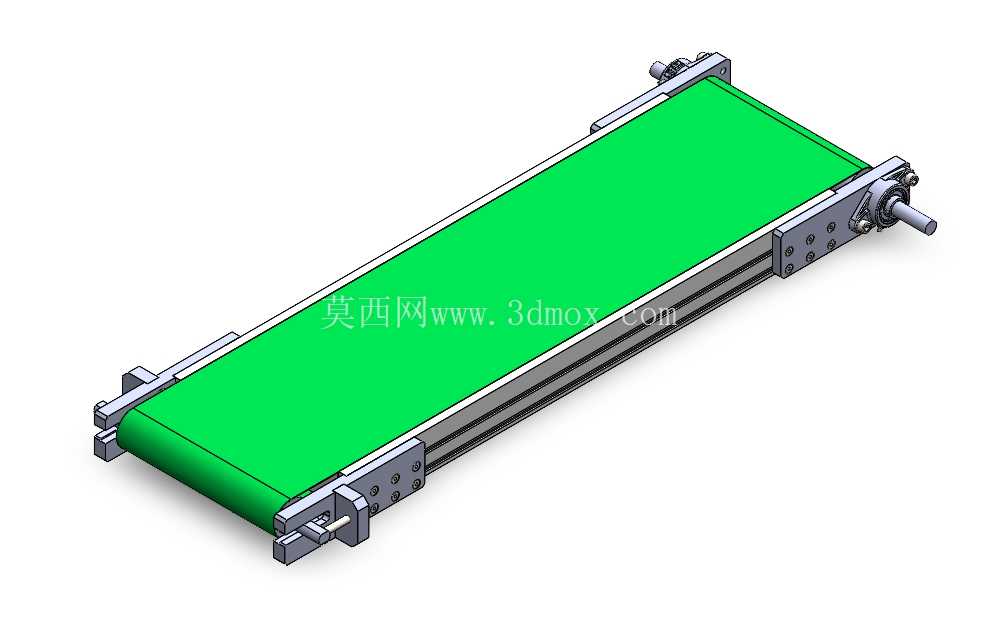

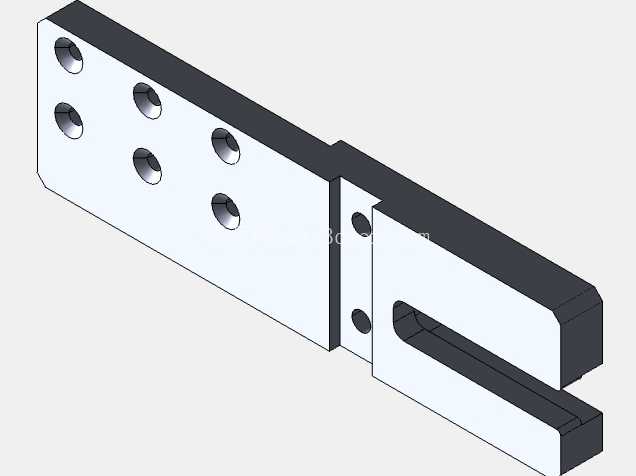

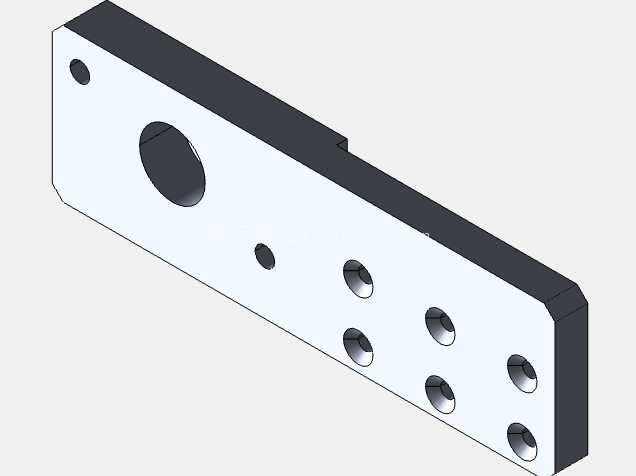

从结构功能来看，这套输送单元的核心由铝型材拼接机架、绿色帆布输送面、两端传动辊筒、侧边张紧调节机构、端部传动连接轴几个部分组成。机架采用标准工业铝型材搭建，型材槽口直接兼容常规T型螺栓安装，不需要额外做焊接加工，现场调整长度或者加装侧边挡料、检测支架时，只需要松开螺栓就能调整位置，后期改造的灵活度很高。两端的辊筒通过带座轴承固定在机架端部的安装板上，其中一端的安装板预留了长条形调节腰孔，配合侧边的张紧调节螺栓，就能实现帆布带的张紧度调整，避免皮带长期运行松弛后出现打滑、跑偏的问题，这种张紧结构不需要拆解辊筒，日常维护时只需要用扳手拧动调节螺栓就能完成张紧作业，维护效率比内置张紧结构的输送线高很多。

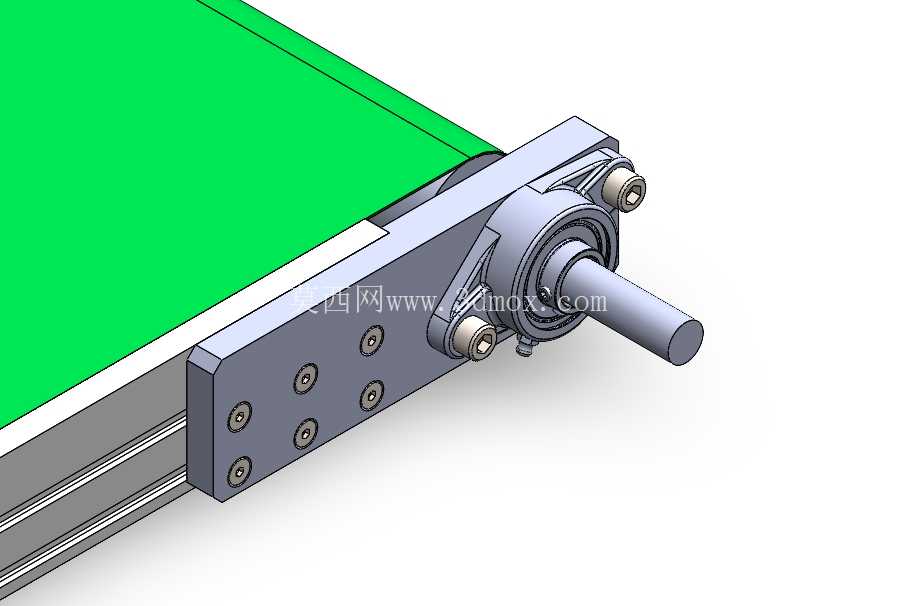

设计层面上，这套结构优先考虑了轻型输送场景的成本控制与安装便捷性，没有采用重型皮带线的槽钢焊接机架，而是选用通用规格的铝型材，既降低了整体自重，也能让整个输送单元的外观更整洁，帆布带表面的摩擦力适中，既可以保证输送物料时不会出现打滑偏移，也不会因为摩擦力过大导致物料堆积时无法及时排出。端部伸出的传动连接轴可以直接对接减速电机输出端，也可以通过链轮、同步轮连接动力单元，用户可以根据现场的安装空间选择动力接入方向，不需要额外定制转接法兰。机架两端的安装座预留了固定孔位，可以直接固定在工作台支架、设备机架上，也可以搭配可调脚杯做独立落地安装，安装边界的适配性很强，不管是嵌入现有产线做接驳段，还是单独作为短距离输送单元使用，都不需要做大量的结构修改。

从安装尺寸边界来看，这类窄幅输送单元的宽度通常在200mm到500mm区间，长度可以根据实际需求通过更换铝型材和帆布带的长度进行调整，整体高度不含脚杯时通常控制在100mm以内，不会占用过多的垂直安装空间，在空间紧凑的桌面自动化设备里也能顺利布置。辊筒的直径选用了轻型输送常用的小直径规格，既保证了帆布带的弯曲半径在合理范围内，延长皮带使用寿命，也不会因为辊筒直径过大导致端部结构突出，影响和上下游设备的接驳精度。侧边的张紧机构调节行程预留了足够的余量，即使帆布带使用一段时间后出现轻微拉伸变形，也能通过调节补偿张紧力，不需要频繁更换皮带。

实际使用中，这种帆布带输送结构的运行速度通常可以在10m/min到30m/min之间调整，适配大部分轻工产线的输送节拍，帆布带的材质具备一定的耐磨和抗拉伸性能，正常工况下的使用寿命可以满足长期连续运行的要求，而且帆布带的更换流程十分简单，只需要松开张紧机构，取下旧皮带套上新皮带后重新张紧即可，不需要专业的维修人员操作，能有效降低产线的维护停机时间。机架的铝型材表面经过阳极氧化处理，具备一定的防锈抗腐蚀能力，在普通车间环境下长期使用也不会出现表面锈蚀掉漆的问题，清洁时只需要用湿布擦拭就能清理掉表面的灰尘和物料残留，适合对生产环境整洁度有一定要求的电子、包装类车间使用。
