轮式挖掘装载机整机结构三维设计

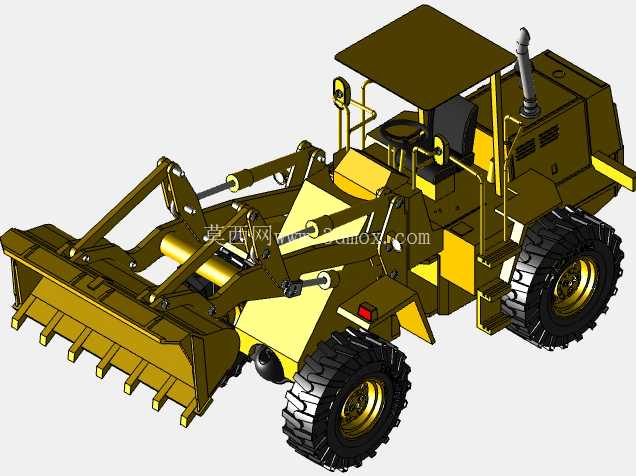

在市政管线抢修、乡村道路养护、小型土石方作业场景里，经常能见到这类兼具前端铲装、后端挖掘功能的轮式设备，它不需要额外配套其他作业机械，单台设备就能完成物料铲运、沟槽开挖、场地平整、散料装卸等多类作业，转场依靠轮式底盘可直接在硬化路面行驶，不需要平板拖车转运，在作业空间狭窄、作业内容零散的工况下适配性远高于单一功能的大型工程机械。这套三维结构完整还原了设备的全系统构成，从前端工作装置到底盘行走系统，再到驾驶室防护结构、动力舱布局、液压管路走向都做了完整的实体建模，没有省略核心传动与连接部件，可直接用于结构干涉校验、作业范围模拟、改装方案验证。

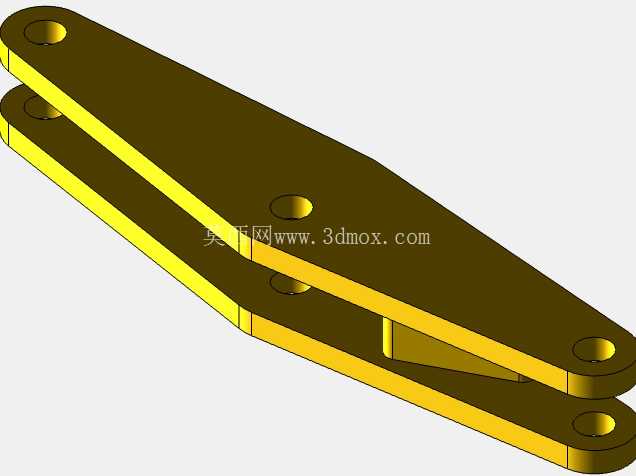

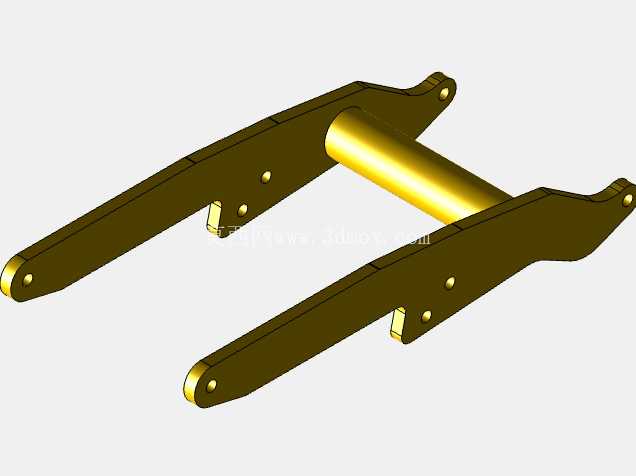

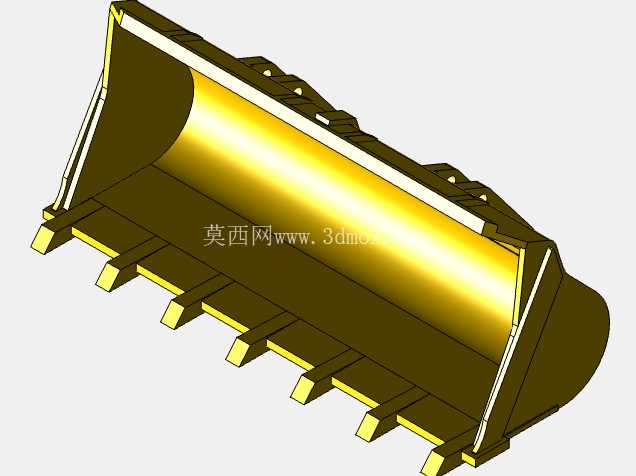

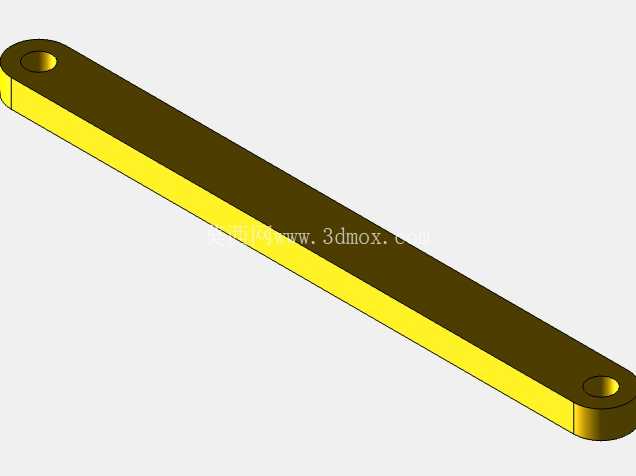

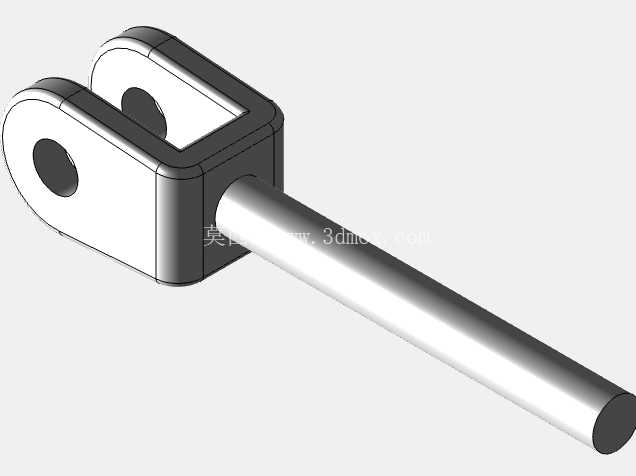

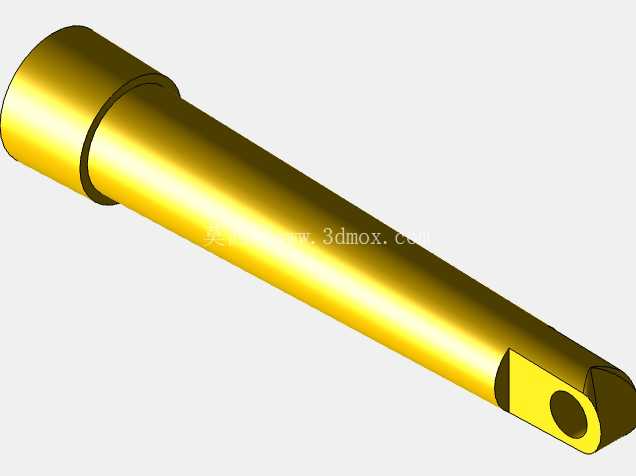

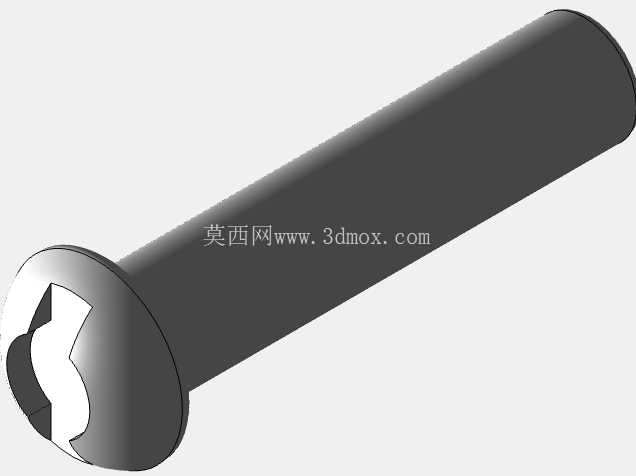

从设计逻辑来看，前端铲斗采用带斗齿的加强结构，斗齿与斗唇采用可拆换连接，作业时面对硬质土面、松散砾石都能有效切入，动臂举升油缸的铰接点位置经过反复校核，保证最大举升高度时的倾翻载荷满足作业安全要求，铲斗收斗角的设计兼顾了物料满载时的留存率和卸料时的顺畅度，不会出现粘斗、撒料的问题。铲斗侧刃做了加厚处理，长时间刮平作业时不会出现刃口卷边变形，动臂与车架的铰接处采用双衬套结构，可承受偏载作业时的侧向冲击力，避免铰接轴过早磨损。

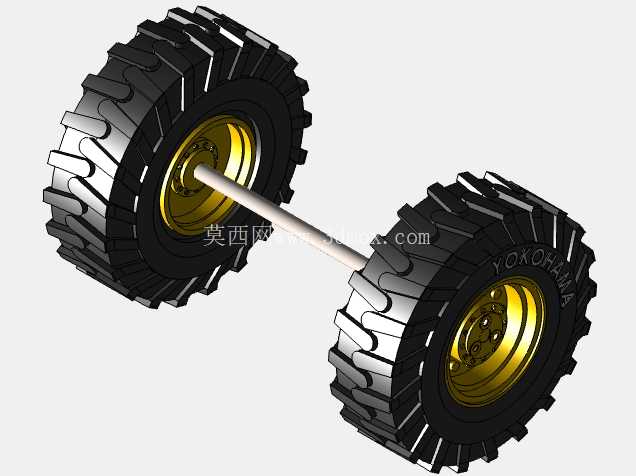

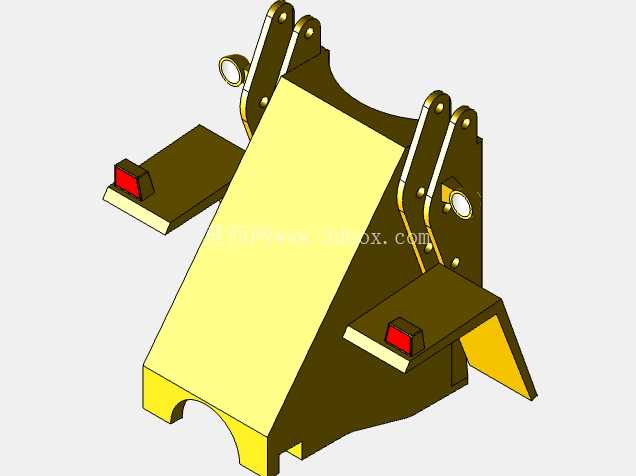

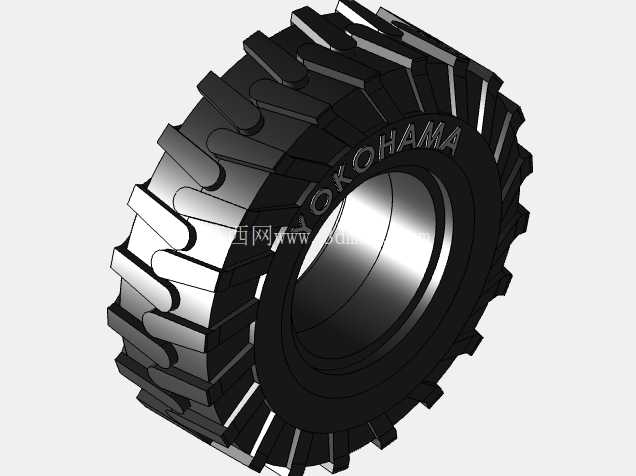

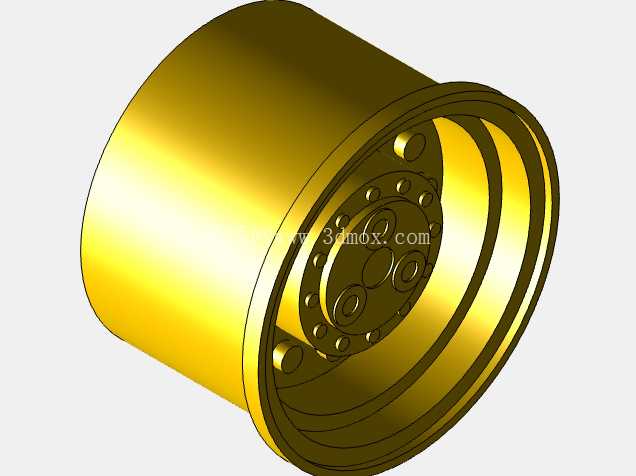

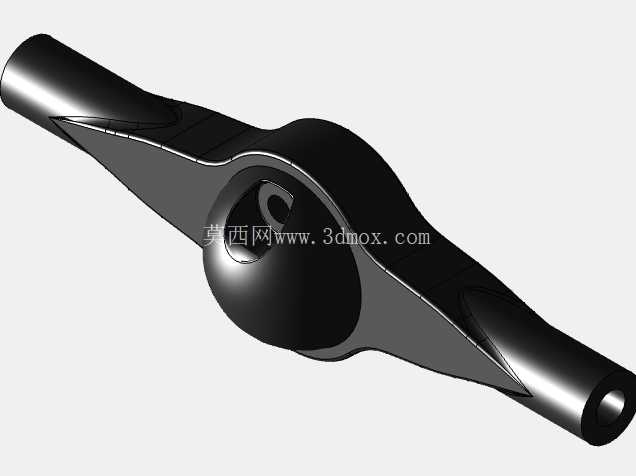

底盘部分采用四轮驱动的轮式结构，大花纹越野轮胎适配非硬化路面的通行需求，轮胎与轮边减速器的安装边界做了精准匹配，转向系统采用铰接式转向设计，转弯半径控制在紧凑范围内，狭窄巷道、乡村小路作业时不需要多次倒腾就能完成转向。车架为前后铰接结构，铰接点处设置了限位结构，避免转向角度过大造成液压管路拉扯，前后桥的安装位置兼顾了设备的前后配重平衡，满载铲装作业时不会出现翘头失稳的情况。

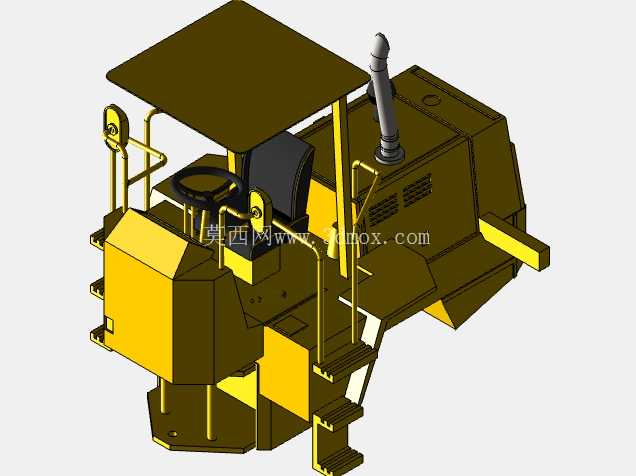

驾驶室采用敞篷带防护顶棚的结构，顶棚支架做了防落物加强设计，作业时能阻挡上方掉落的小粒径碎石，操作位的视野经过优化，操作人员坐在座椅上可同时观察到前端铲斗的作业位置和后轮的行驶轨迹，不需要频繁探身观察。操纵杆的布置位置符合人机工程要求，常用的动臂操作、铲斗操作、转向操作杆件都在手臂自然伸展的覆盖范围内，长时间作业不会产生过度疲劳。动力舱布置在驾驶室后方，排气系统的走向避开了操作人员的活动区域，避免高温尾气直吹操作人员，舱内的发动机、液压泵、燃油箱、液压油箱的安装位置都做了合理分区，日常维护时可直接打开舱盖完成滤芯更换、油液检查，不需要拆解过多外围结构。

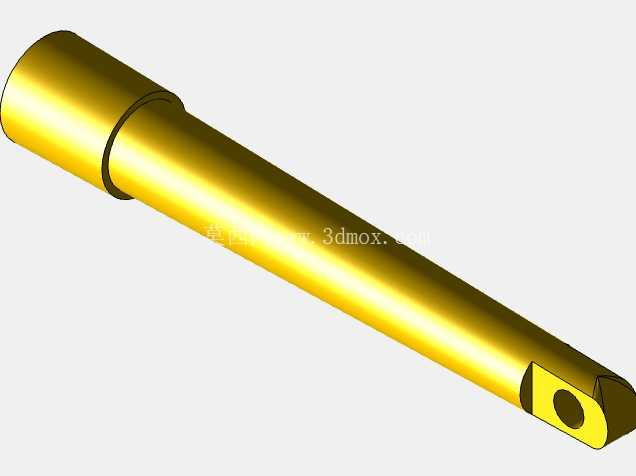

液压系统的管路走向在模型里做了完整排布，所有管路都预留了足够的弯曲半径，不会出现折角过大造成的通流阻力增大问题，管路固定点的间距符合液压管路设计规范，设备行驶、作业产生振动时不会出现管路相互摩擦、接头松动的问题。后端挖掘装置的动臂、斗杆、挖斗铰接点位置匹配了常用的挖掘作业范围，最大挖掘深度、最大卸料高度都覆盖了小型市政作业、农田水利作业的常规需求，挖斗斗齿同样采用可拆换结构，磨损后可单独更换不需要更换整个挖斗。

整套模型的所有零件都保留了可编辑的参数特征，修改斗容、调整轴距、更换轮胎规格时可直接驱动对应特征更新，不需要重新绘制基础结构。建模过程中所有配合面都按照实际装配公差做了间隙预留，运动部件的运动行程都做了极限位置校验，不会出现运动到极限位置时的结构硬干涉。设备的整体外形尺寸控制在道路通行的限界范围内，长距离转场时不需要拆解部件即可满足普通道路的通行要求，整机重量分配经过平衡计算，运输时不需要额外增加配重即可满足平板拖车的装载平衡要求。

在实际作业场景中，这类设备可快速切换作业属具，前端铲斗更换为破碎锤后可完成路面破碎作业，更换为货叉后可完成托盘物料的装卸转运，后端挖斗可根据作业需求更换不同宽度的斗体，开挖窄沟槽时换用窄斗，大土方作业时换用宽斗，适配不同作业场景的需求。模型中预留了属具更换的快换接口安装位置，后续做快换装置改装时可直接在原有结构上匹配安装尺寸，不需要对原有动臂结构做大规模修改。
