木质手摇式真空软管收纳卷盘结构

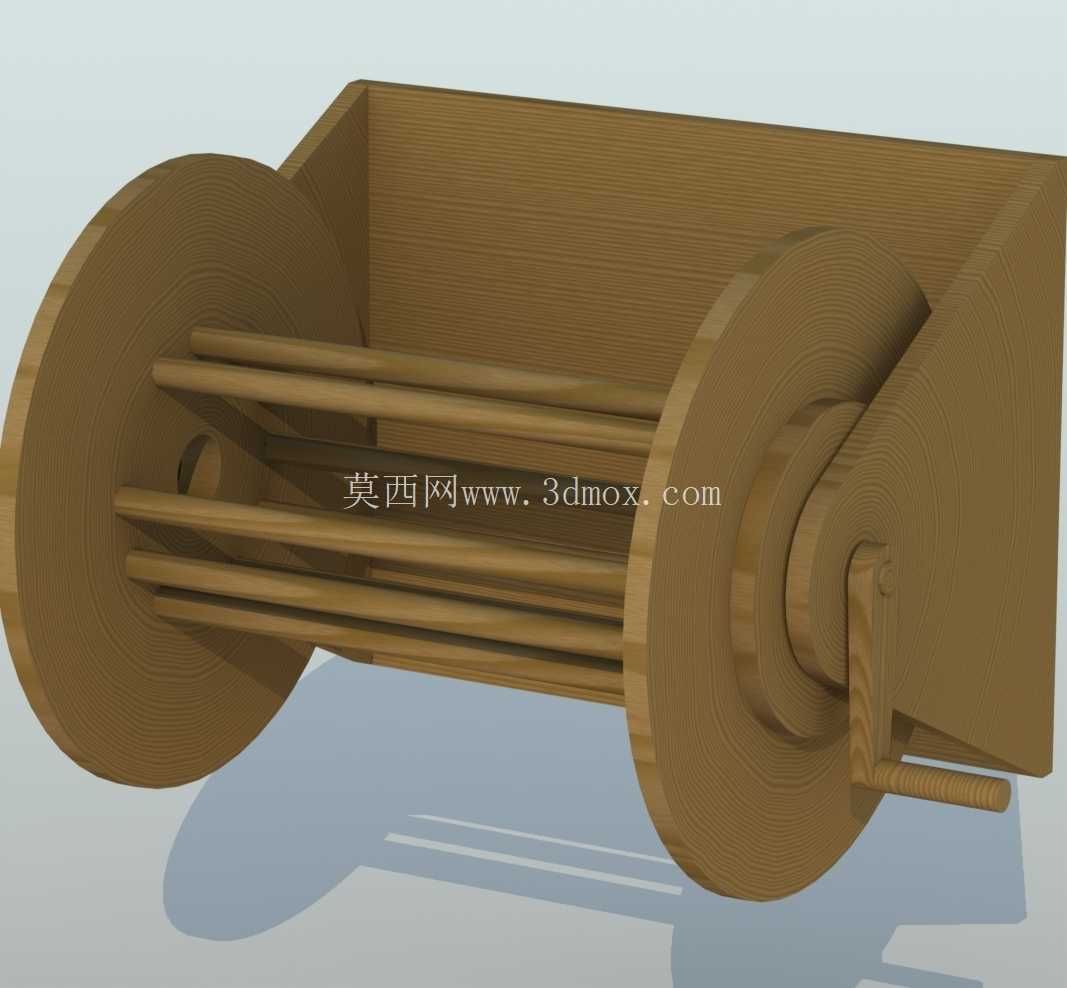

　　在小型木工工坊、家用清洁维护、简易气动作业场景中，真空软管的收纳一直是容易被忽略但直接影响作业效率的环节，过长的软管随意拖放不仅容易绊倒作业人员，还会因反复踩踏、弯折造成管壁破损，缩短管路使用寿命，这款木质结构的手摇软管卷盘正是针对这类轻载作业场景的收纳需求设计。从实际使用逻辑出发，这款卷盘采用双侧辐板式轮盘搭配多根平行绕线辊的核心承载结构，区别于常规金属卷盘的一体式卷筒设计，平行辊之间预留的间隙可以让软管卷绕过程中夹带的少量碎屑、灰尘自然掉落，避免杂物夹在软管层间造成管壁硌伤，同时木质材质本身的低硬度特性，即使软管表面有轻微剐蹭也不会出现尖锐划痕，对PVC、橡胶材质的真空软管外壁友好度更高。

　　手摇驱动结构设置在单侧轮盘的外侧，摇臂与轮盘主轴采用直连式传动，没有额外的减速或离合结构，操作逻辑简单直接，作业人员单手即可完成软管的收卷操作，摇臂的握持段做了圆弧过渡处理，长时间转动也不会出现硌手的问题。从安装边界来看，这款卷盘的背部设置了一体化的木质挂装支座，可以直接固定在墙面、设备机架侧面或者工作台侧边，不需要额外定制复杂的安装支架，挂装后卷盘整体突出安装面的距离控制在合理范围，不会占用过多的作业通道空间，轮盘的直径尺寸匹配常规家用及小型工坊常用的25-40mm口径真空软管，满盘状态下可以容纳15-20米长度的软管，完全覆盖单工位作业的管路长度需求。

　　设计过程中充分考虑了木质材料的受力特性，双侧轮盘与中心主轴的连接位置做了嵌合式加固结构，绕线辊的两端分别嵌入两侧轮盘的预钻孔位，配合木质榫卯结构加胶接固定，不需要额外的金属紧固件就可以保证卷绕过程中的结构稳定性，避免长期转动后出现辊轴松动、轮盘偏摆的问题。卷盘的进出管位置没有设置复杂的导向机构，依靠轮盘与挂装支座之间的预留间隙就可以实现软管的顺畅引出，不管是从卷盘切线方向还是轴向小角度拉扯软管，都不会出现卡管的问题，作业过程中需要拉出软管时不需要额外解锁操作，直接拉扯即可带动卷盘转动放管，收卷时只需要转动摇臂就可以将软管整齐排列在绕线辊上，不需要手动整理管层。

　　不同于工业场景下的金属重载卷盘，这款木质卷盘整体重量更轻，即使是需要临时移动作业位置，单人就可以完成拆卸和搬运，木质材料的加工门槛低，后期如果出现个别辊轴磨损的情况，只需要更换对应尺寸的木辊就可以完成维修，不需要整体报废，维护成本更低。在实际应用中，这款卷盘除了可以收纳真空吸尘软管之外，也可以用来收纳小型气动工具的气管、低压喷水管路等柔性管线，适配场景覆盖木工坊除尘、家用清洁、小型喷涂作业等多个轻载使用场景，结构上没有多余的复杂零件，所有部件都可以通过常规的木工加工工艺完成制作，不管是直接成品使用还是作为结构参考进行个性化改制都有很强的实用性。卷盘的转动部位没有设置金属轴承，依靠木质轴孔的自润滑特性配合少量润滑脂就可以实现顺畅转动，避免了金属轴承生锈、卡滞的问题，在多尘的作业环境下也能保持稳定的转动性能，不需要频繁做清洁维护。从结构受力角度分析，双侧轮盘的辐板采用整板裁切的结构，没有多余的镂空减重，保证轮盘的整体刚性，即使满盘状态下软管重量全部压在绕线辊上，轮盘也不会出现形变翘曲，绕线辊采用等间距排布，每根辊的受力均匀，不会出现单根辊受力过载断裂的问题。
