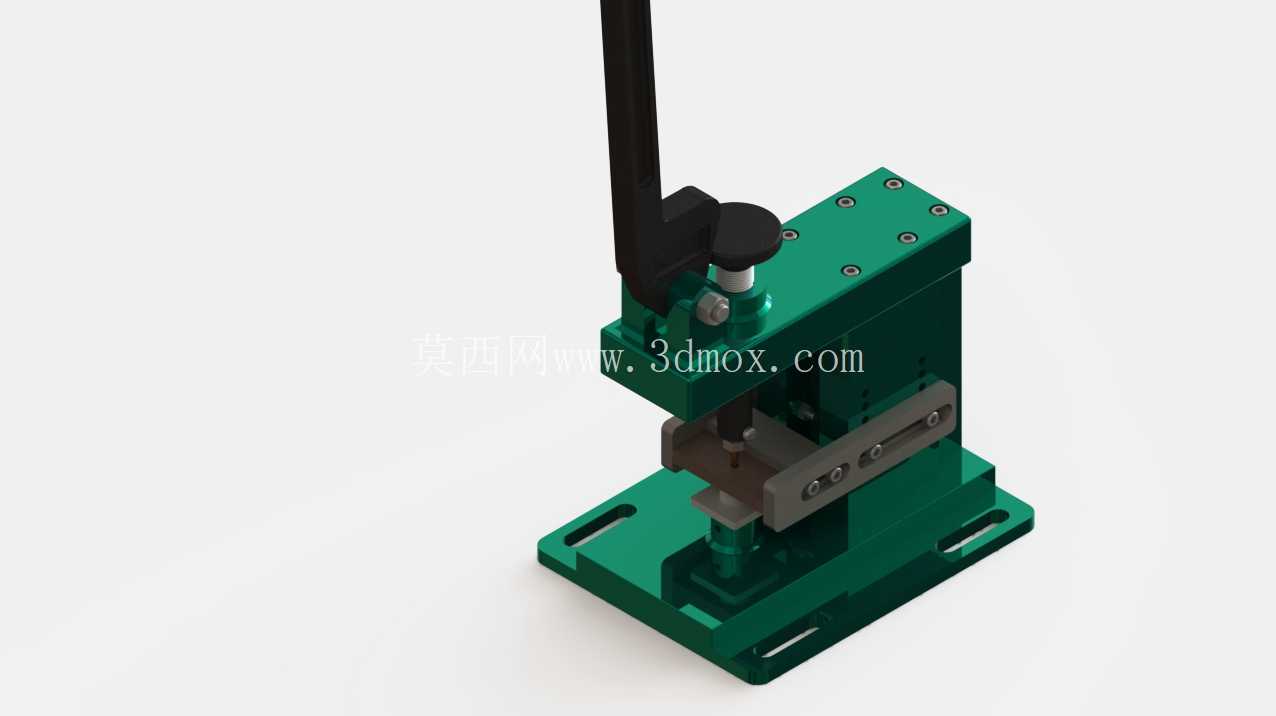

可调节手动机械式铆压冲铆工装设备

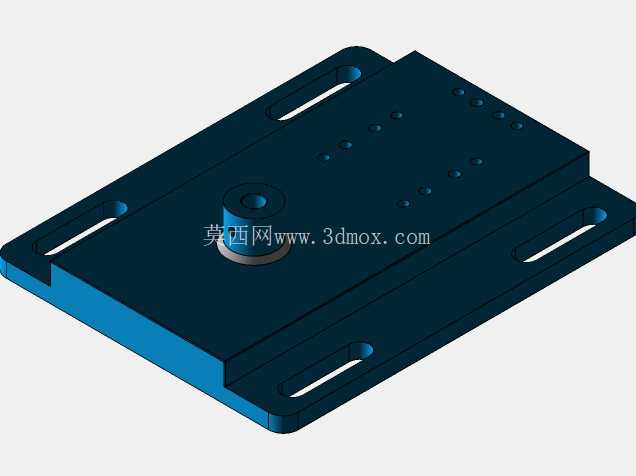

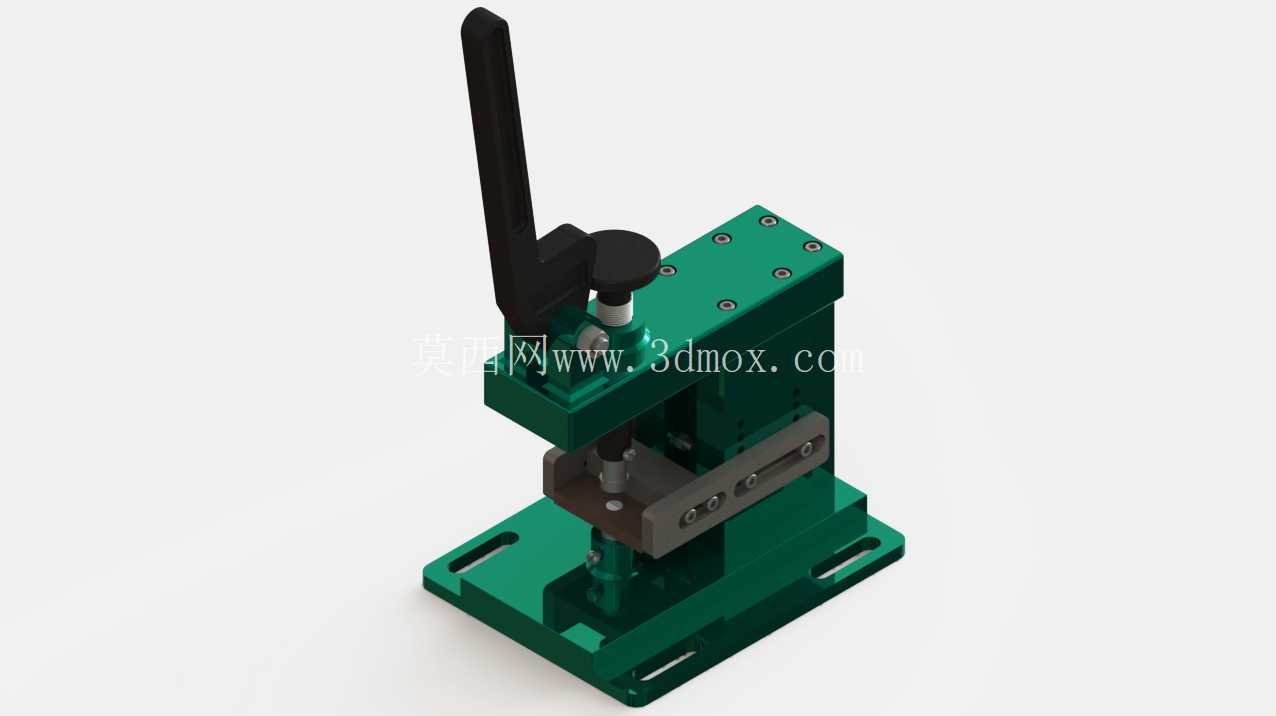

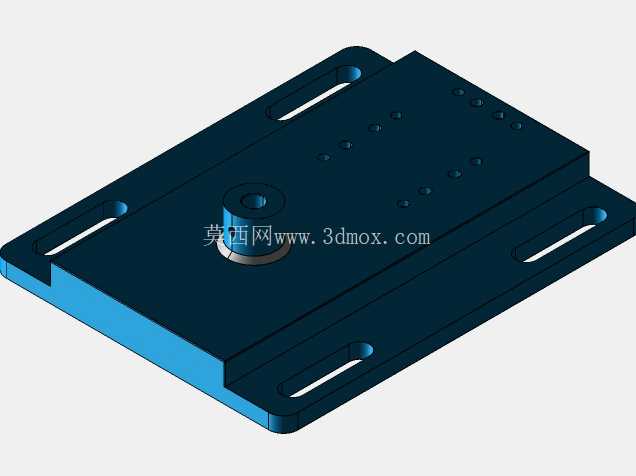

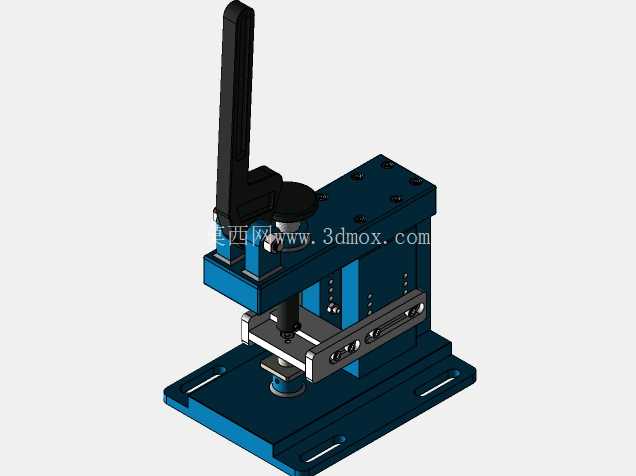

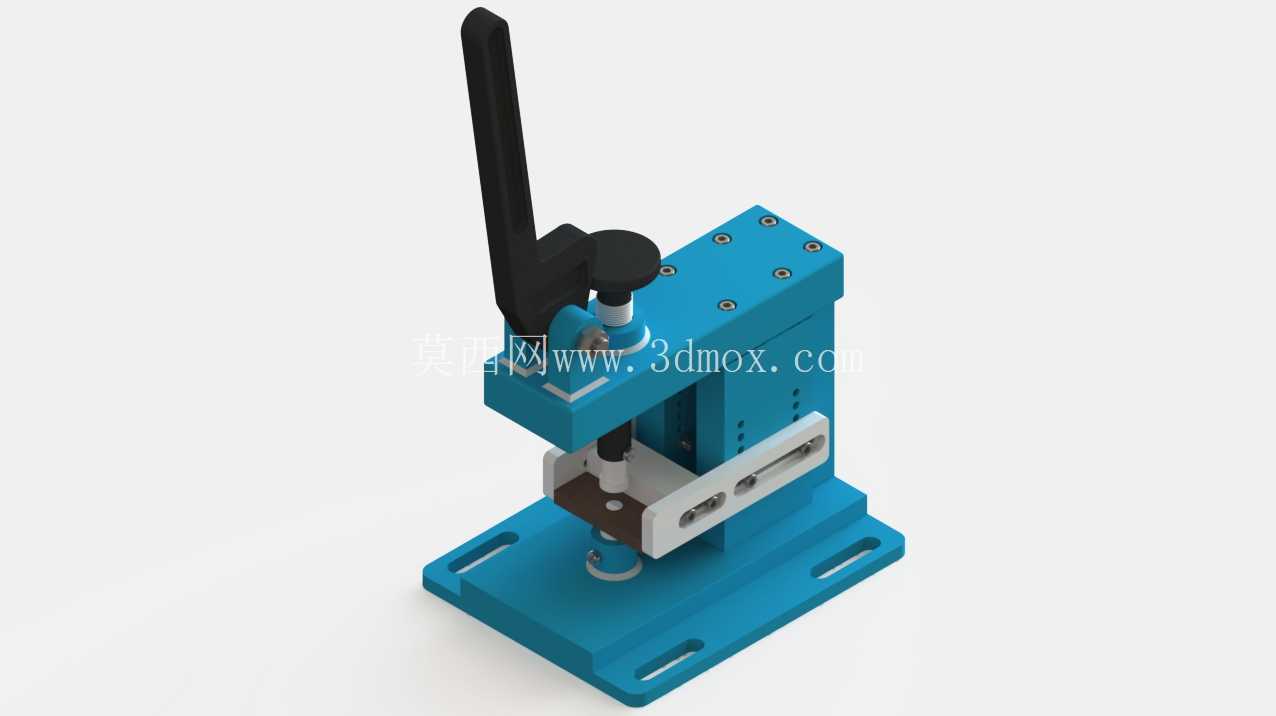

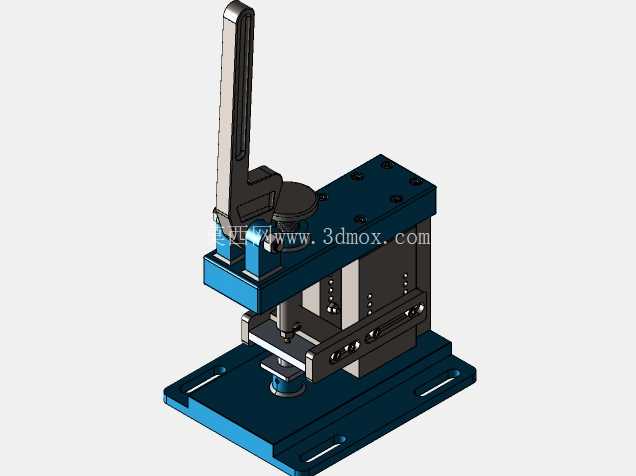

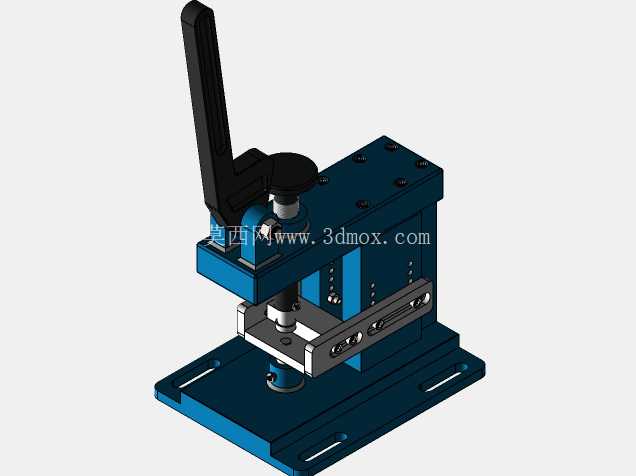

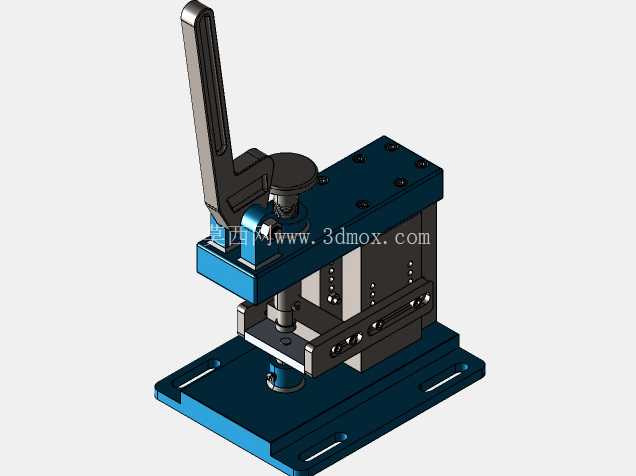

　　这款手动机械式可调节铆压与压合设备，在小批量五金件加工、电子元器件引脚压装、小型钣金件铆接工序里应用十分广泛，尤其适合没有配置自动化压装产线的维修车间、打样工作室、小批量定制加工工位使用，不需要外接气源或者电源，纯机械结构传递压力，摆放在普通钳工台面上就能完成作业，对作业场地的配套设施要求极低。从结构设计逻辑来看，设备采用立式C型开式机架布局，主体承力结构使用加厚钢板拼接加工而成，底座预留四个长圆形安装腰孔，安装时可以根据工作台面的T型槽间距调整固定位置，不需要额外加工适配的安装孔位，腰孔的长度方向预留了足够的调整余量，能适配多数标准钳工台、工装平板的安装孔距，底座的整体平面度经过铣削加工，保证安装后设备的垂直度偏差控制在合理范围内，避免压接过程中出现偏载导致的铆接歪斜问题。

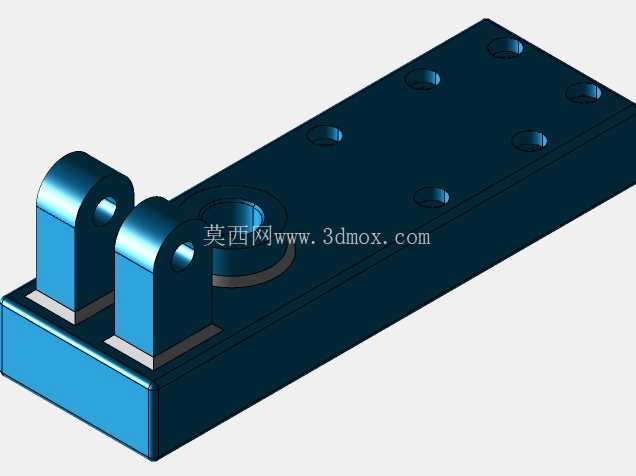

　　操作端采用加长杠杆手柄设计，手柄长度经过力学计算匹配，操作人员施加普通握力就能通过内部的杠杆增力结构，在压头输出端获得足够的铆接压力，不需要借助额外的加力杆，手柄表面做了防滑处理，长时间操作也不容易出现打滑脱手的问题。压头部分的调节结构是这款设备的核心设计点，顶部设置了带刻度的调节旋钮，可以根据不同待加工工件的高度、需要的压接行程，精准调整压头的下行极限位置，调整时只需要转动顶部旋钮就能完成行程设定，不需要拆解设备结构，调整完成后通过侧边的锁紧旋钮固定位置，避免压接过程中行程出现偏移。

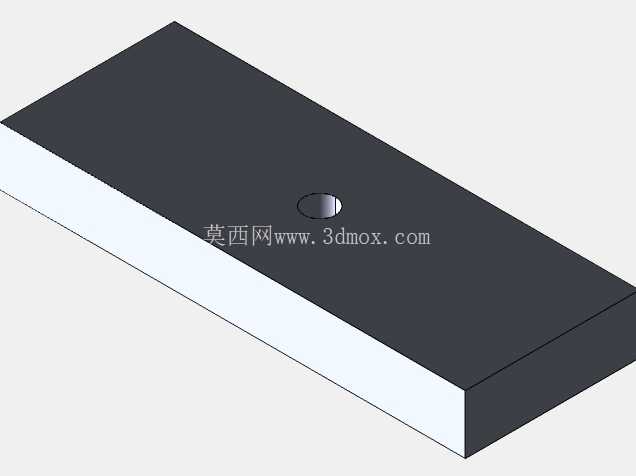

　　压头与下方工作台的同轴度经过装配校准，保证压接时作用力垂直作用在工件中心，不会出现侧向力导致的工件变形、铆接件偏斜问题，下方的工作台面同样预留了T型槽或者安装孔位，可以根据加工需求定制不同的仿形工装夹具，适配不同外形的待加工工件，比如小型铆钉的压装、五金轴销的压入、薄钣金件的冲点压印、塑料件的热熔压合都能通过更换夹具实现。设备的导向部分采用双导柱结构，导柱与导套之间做了润滑处理，压头上下运行时的直线度有充足保障，长期使用也不会出现压头晃动、卡滞的问题，机架的承力部位做了加强筋设计，在承受最大压接力的时候不会出现机架变形、开口张开的问题，保证长期使用的精度稳定性。

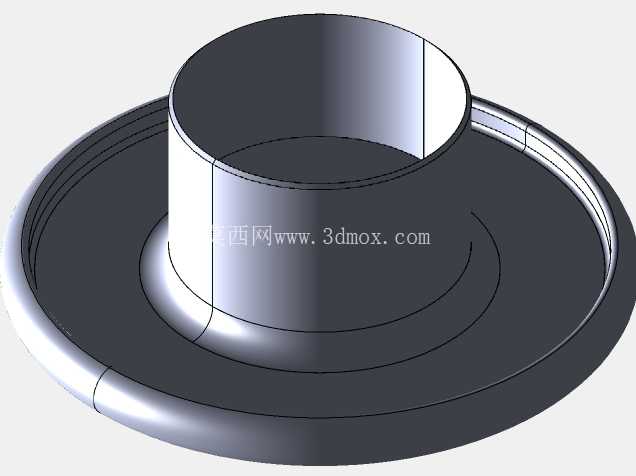

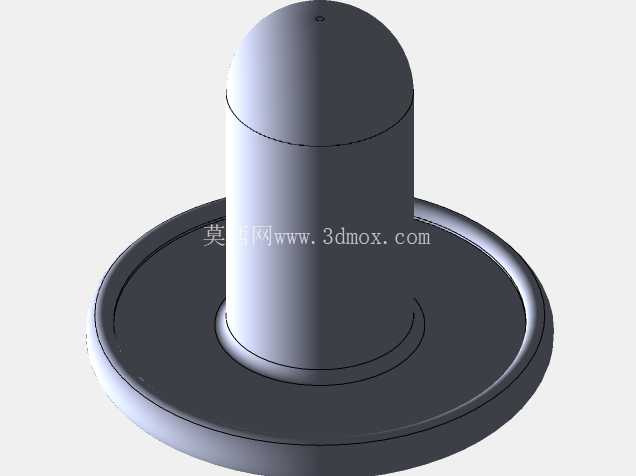

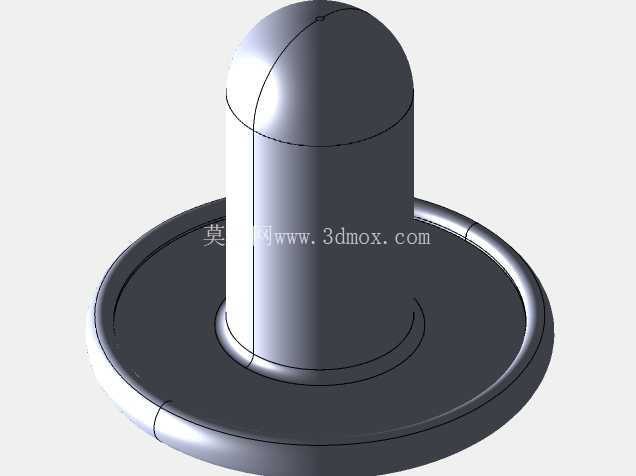

　　在实际生产场景里，这类手动铆压设备常用来完成直径5mm以下的空心铆钉、实心铆钉的压合作业，也可以用来完成小型轴承、铜套的压装工序，相比大型气动冲床、液压压力机，它的占用空间更小，操作门槛更低，不需要复杂的参数设置，新员工经过简单讲解就能上手操作，在小批量生产、产品打样、售后维修等场景下的使用性价比远高于大型压装设备。设备的整体外形尺寸控制在桌面级设备的合理范围内，总高度不会超过普通成年人的坐姿操作视线，操作人员坐着就能完成上下料、压接的全流程操作，长时间作业的疲劳度更低，机身表面做了喷塑处理，耐油污、耐磕碰，车间日常使用过程中沾染的切削油、润滑油可以直接用抹布擦拭清理，不容易出现漆面脱落、生锈的问题。内部的传动连接部位都设置了润滑注油点，日常维护只需要定期加注少量润滑脂就能保证运行顺畅，没有复杂的气动元件、液压元件，不会出现漏气、漏油的问题，后期维护成本极低，也不需要定期更换密封件、滤芯之类的易损件，对于加工批量不大、压装力需求不高的场景来说，是非常实用的通用压装工装。
