RC遥控油动赛车1:10后驱动力总成结构

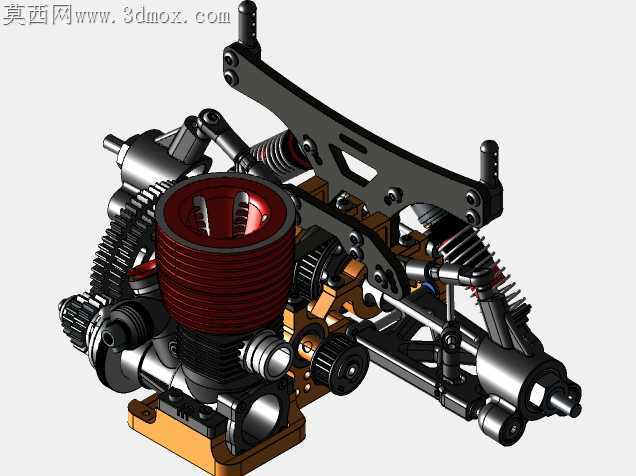

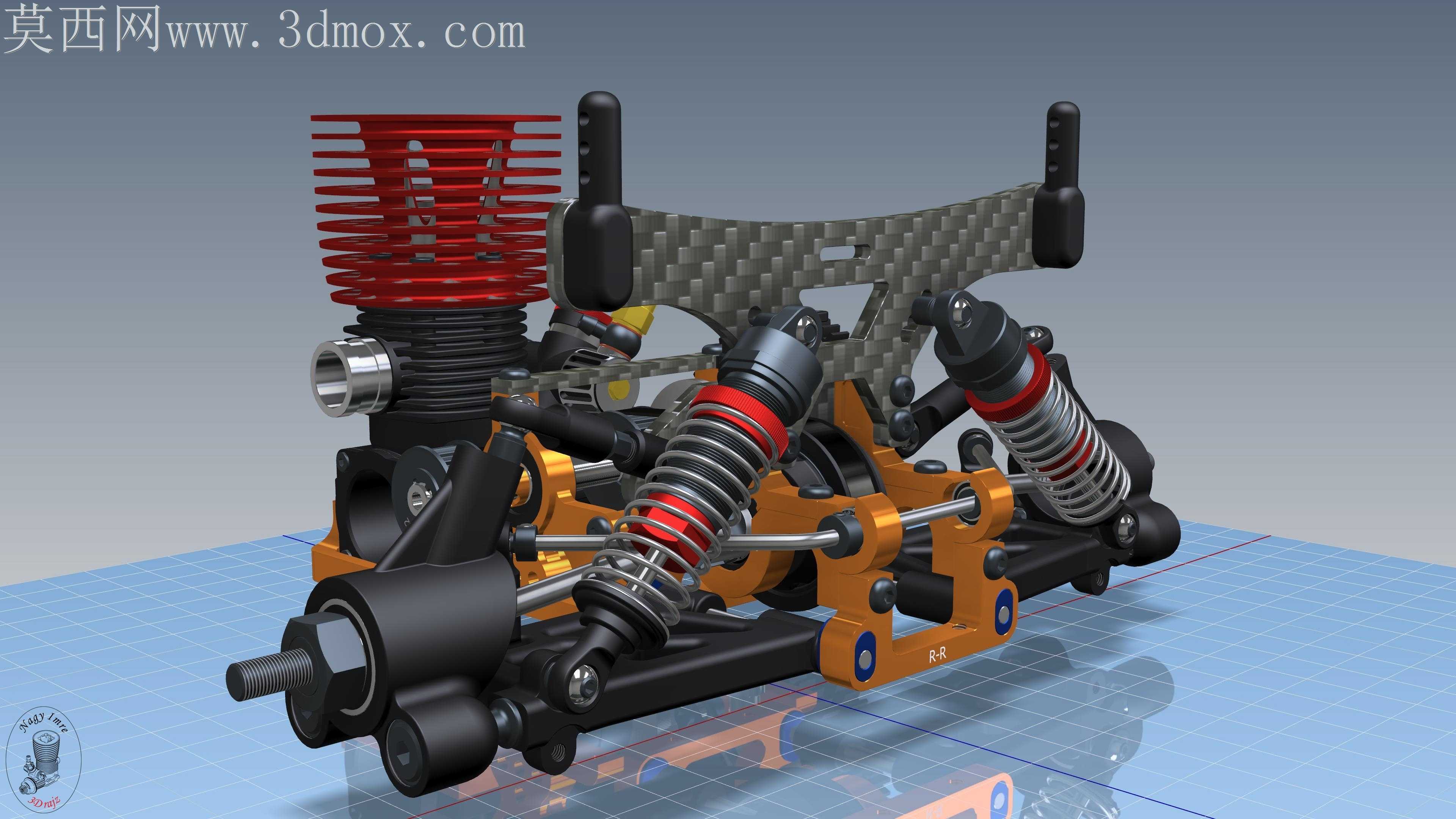

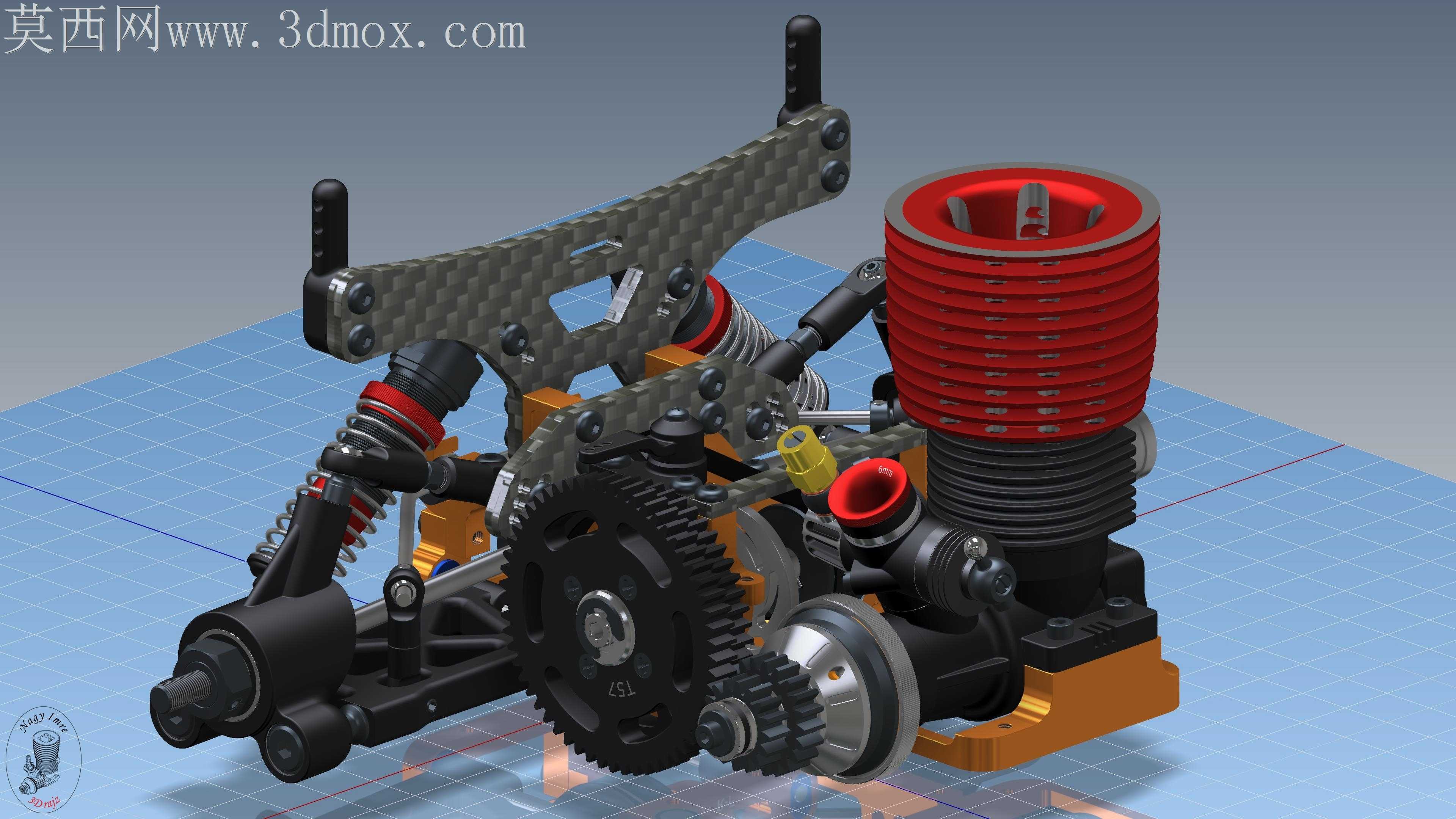

该套动力总成结构面向1:10比例油动遥控赛车的后驱布局设计，核心应用场景覆盖RC竞速模型车的改装升级、赛事参赛车辆搭建以及模型爱好者的自主组装场景，能够为小比例内燃动力遥控车提供稳定的动力输出与可靠的传动支撑，适配专业平跑、越野类RC赛车的后驱架构需求。从实际用途来看，这套结构承担着模型车的动力产生、动力传递、行驶缓冲以及传动减速的核心功能，内燃模块产生的动力经过齿轮组减速增扭后传递至后轮，同时配套的悬架结构能够在模型车行驶过程中过滤路面颠簸带来的冲击，保证轮胎与地面的贴合度，避免动力输出过程中出现打滑、跳胎的问题，提升车辆在复杂路面下的行驶稳定性。在功能特性层面，整套结构采用模块化设计思路，内燃散热模块采用叠层散热鳍片结构，能够在模型车高转速运行时快速带走发动机产生的热量，避免长时间高负荷运转出现的热衰减问题；传动部分采用大模数尼龙与金属混合齿轮组，既保证了传动过程中的结构强度，能够承受内燃发动机瞬间爆发的扭矩冲击，又通过尼龙材质的自润滑特性降低传动过程中的噪音与磨损；悬架部分采用碳纤维材质的支撑摇臂搭配螺旋弹簧阻尼结构，在保证结构刚性的前提下尽可能降低簧下质量，提升悬架的响应速度，让车辆在过弯、颠簸路面行驶时能够更快回正，提升操控精准度。设计思路上，整套结构优先考虑后驱车型的重量分配需求，将内燃模块、传动齿轮组集中布置在车身中后段，让整车重心靠近后驱动轴，提升后轮的抓地力表现，同时各部件的安装位置预留了充足的调节空间，爱好者可以根据不同的赛事路面需求调整悬架高度、齿轮传动比以及阻尼软硬，适配不同的行驶场景。在外形尺寸与安装边界层面，整套动力总成的横向宽度控制在120mm以内，纵向长度不超过180mm，整体安装高度低于90mm，能够适配绝大多数1:10比例后驱RC车壳的内部安装空间，各连接点位采用标准模型车通用的安装孔位，不需要额外对车架进行打孔改装即可直接替换安装，齿轮啮合位置预留了0.2-0.5mm的调节间隙，方便使用者根据装配情况调整齿轮间隙，避免过紧导致的传动阻力过大或者过松导致的打齿问题，悬架摆臂的活动行程预留了15mm的上下活动空间，能够保证车辆在跳跃落地时悬架有足够的缓冲行程，不会出现结构硬碰撞导致的部件损坏。
