适配20mm焊接台孔位快拆螺栓结构

　　从实际使用逻辑来看，它不需要配套扳手工具，操作人员徒手就能完成锁紧和释放动作，压下顶部的旋钮就能解除锁止状态，直接拔出或者调整螺栓的插入深度，松开后内部的弹性卡合结构就会自动卡在对应位置，完成对工装模块的压紧固定，相比普通螺栓，单颗螺栓的拆装时间能压缩到两秒以内，对于需要频繁更换定位挡块、快速夹具的焊接工位来说，能大幅减少换型等待的无效时间。设计这款结构的时候，首先要匹配焊接台常见的20mm安装通孔尺寸，螺栓主体的柱段直径做了适配公差，和20mm孔之间保留小间隙滑配，既能保证插拔顺畅，又不会因为间隙过大导致安装后出现晃量，避免焊接过程中工装移位影响工件精度。在焊接工装的日常作业场景里，台面上的定位件、夹具模块经常需要根据待加工工件的外形、焊接点位做快速调整，传统的六角螺栓、内六角螺栓在拆装时需要配套扳手反复拧动，不仅耗时，频繁拆装还容易磨坏台面上的螺纹孔，尤其是批量焊接作业中，单工位单次换型如果多花十几分钟拧螺栓，整条产线的节拍都会被拖慢，这款适配20mm安装孔的快拆螺栓，就是针对焊接工装台的快速换型需求设计的紧固件。

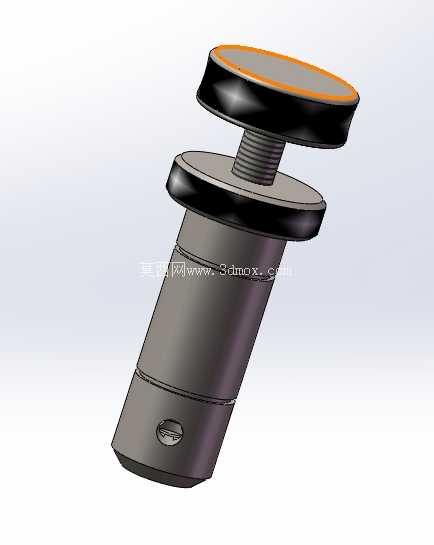

　　柱段底部做了横向的销孔结构，内部配套弹性锁销，当螺栓插入安装孔到位后，锁销会在弹簧作用下弹出，卡在焊接台的台面下方，形成轴向的限位，防止螺栓因为工装受力向上窜动脱出；顶部的压帽做了加大直径的设计，表面做了滚花防滑处理，即使操作人员戴着手套，也能稳定按压操作，压帽下方的法兰面直接压在工装模块的安装面上，足够大的接触面积可以分散压紧力，避免压伤铝质或者木质的工装基板，也能在锁紧时提供足够的摩擦力，防止工装受焊接侧向力时发生转动。

　　考虑到焊接作业环境里会有焊渣飞溅、打磨粉尘飘落的情况，整个螺栓的活动缝隙都做了窄缝设计，减少焊渣、铁屑进入内部卡滞锁止结构的概率，柱体表面做了发黑处理，具备基础的防锈能力，也能减少焊接飞溅的粘附，日常清理的时候用钢丝刷扫过表面就能去掉附着的焊渣，不需要拆解维护。安装边界上，这款螺栓适配的焊接台面板厚度范围覆盖10mm到18mm，只要台面上开直径20mm的光孔，不需要在台面上攻丝，直接插入就能使用，对于没有加工螺纹能力的现场改造场景也很友好；顶部压帽抬起后的总高度控制在合理范围，不会因为突出过高影响工件摆放，也不会和焊枪的行走路径发生干涉。

　　在实际的工装排布中，这类快拆螺栓通常用来固定焊接定位块、快速夹钳的安装底座、工件支撑座这类需要频繁调整位置的配件，不需要在台面上提前排布密集的螺纹孔，只要根据工件需求在对应位置开20mm光孔就能安装，后期调整工位布局的时候也不用重新攻丝或者补焊台面，能大幅降低焊接工装的改造成本。结构建模的时候，要重点保证内部锁销的伸缩行程和顶部压帽的按压行程匹配，避免出现按压后锁销不能完全缩回、导致螺栓拔不出来的情况，同时柱段和压帽之间的同轴度要控制在合理公差范围内，保证插拔过程中不会出现卡滞，法兰面和柱段轴线的垂直度也要保证，避免锁紧后出现压合面倾斜、导致工装固定不稳的问题。另外，顶部的压帽边缘做了圆角过渡，操作人员快速操作的时候不会被锐边划伤，符合工装配件的安全设计要求，整体结构没有易损的小零件外露，在车间的粗放使用环境下也能有较长的使用寿命，不会因为偶尔的磕碰就损坏锁止结构。
