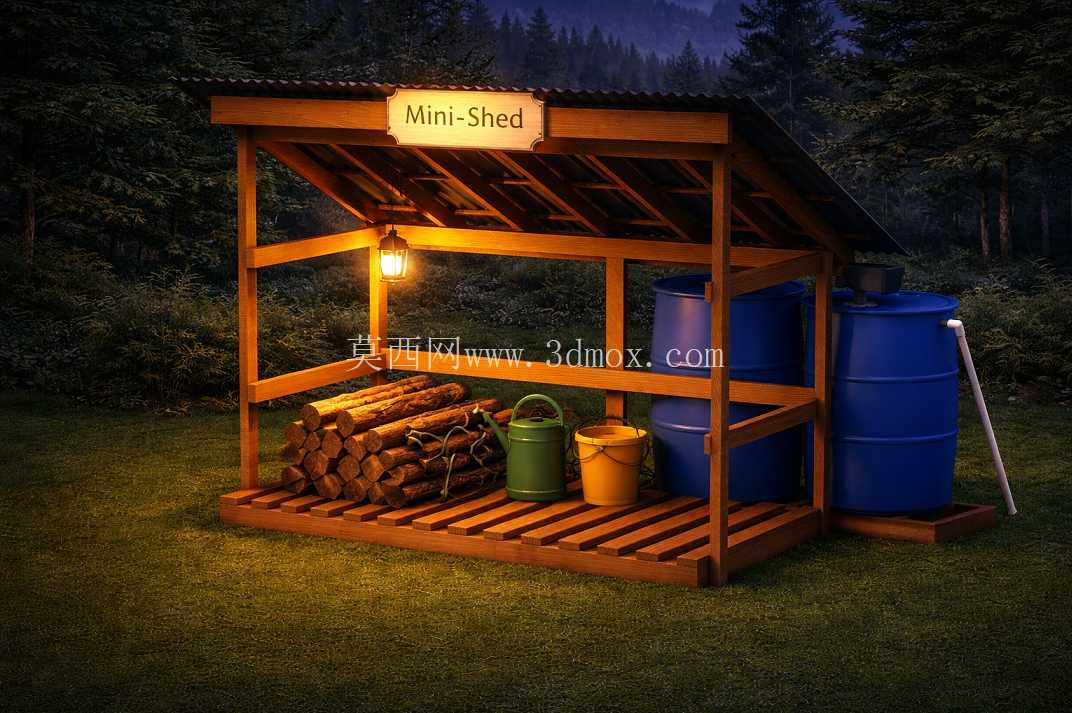

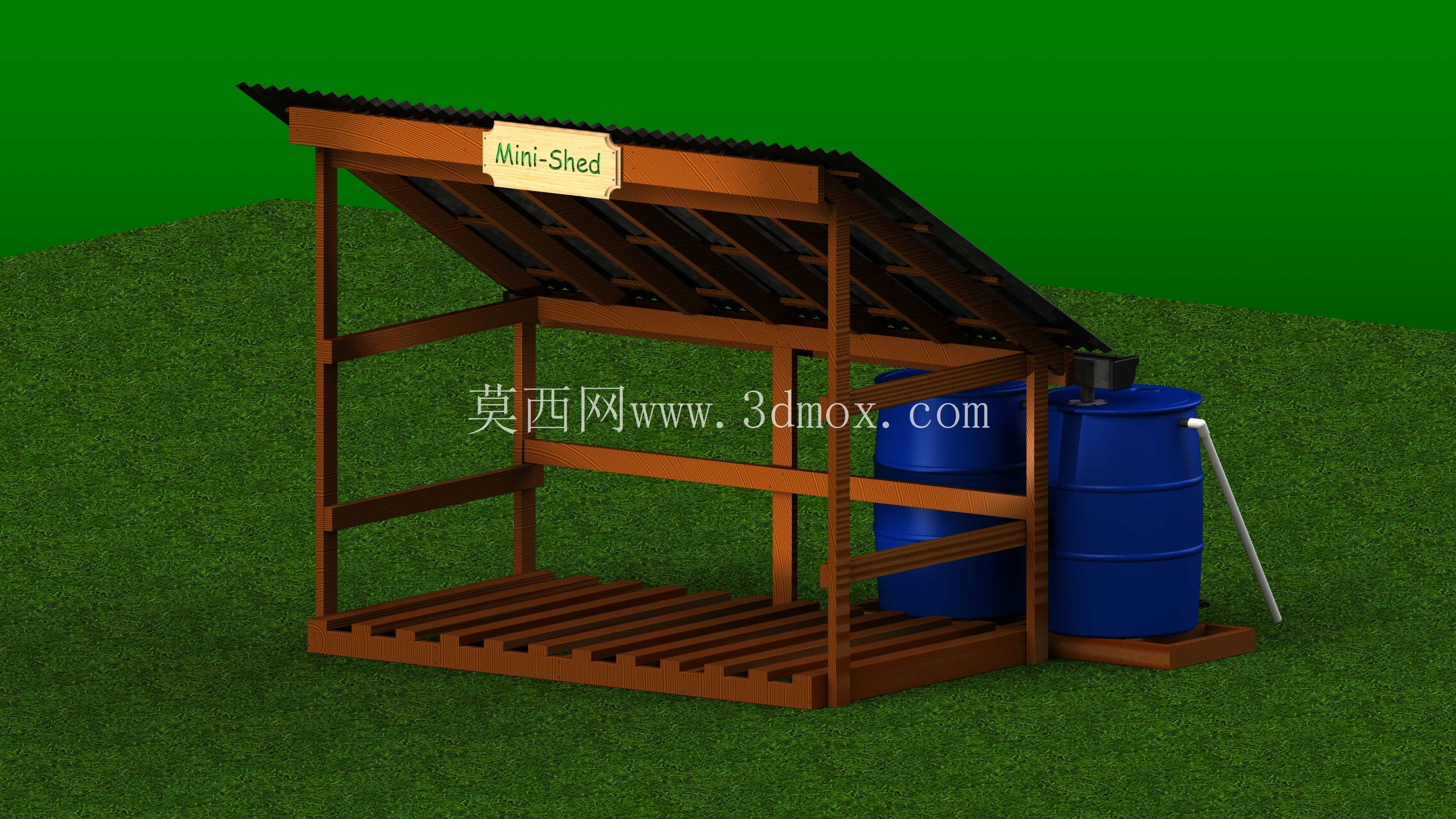

户外小型集水储柴迷你棚结构设计

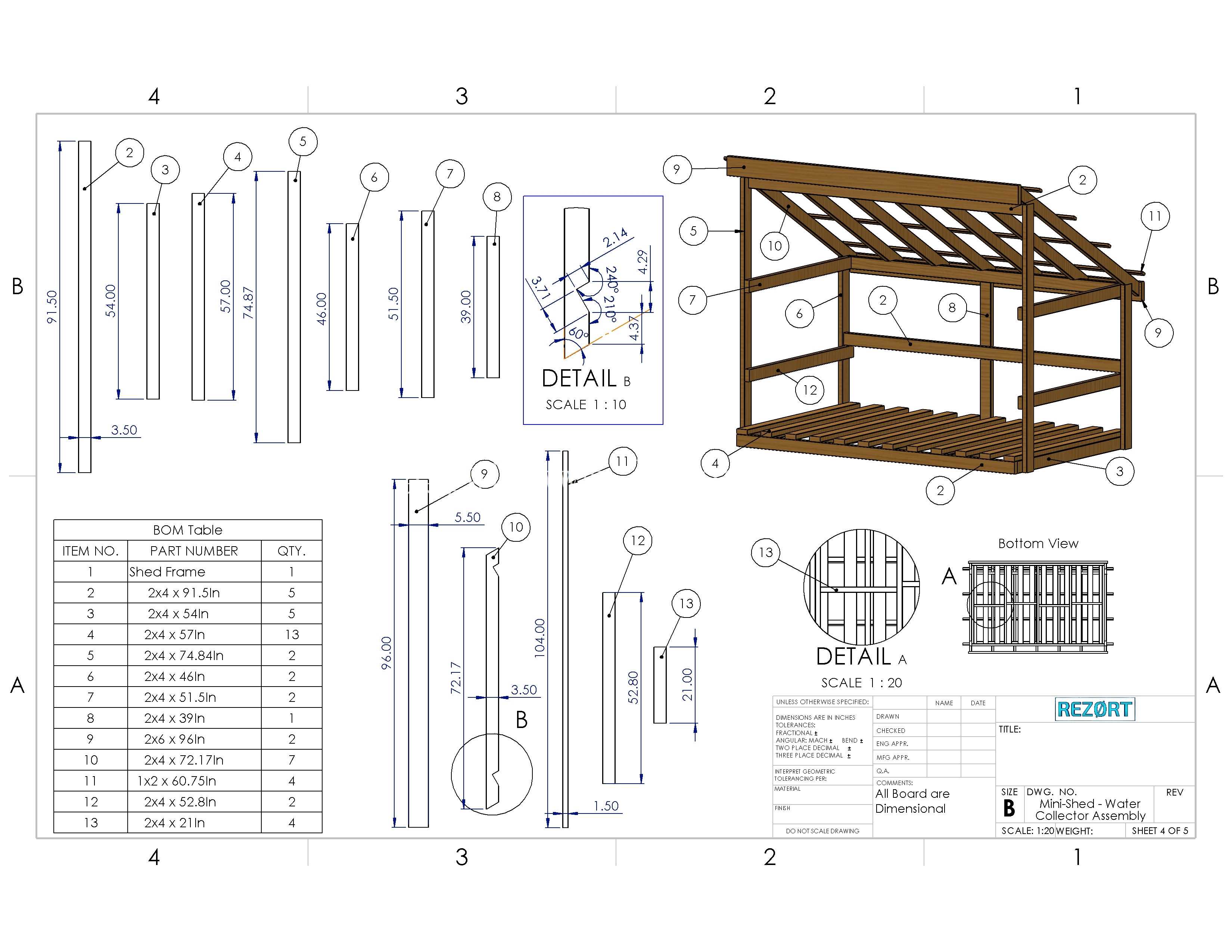

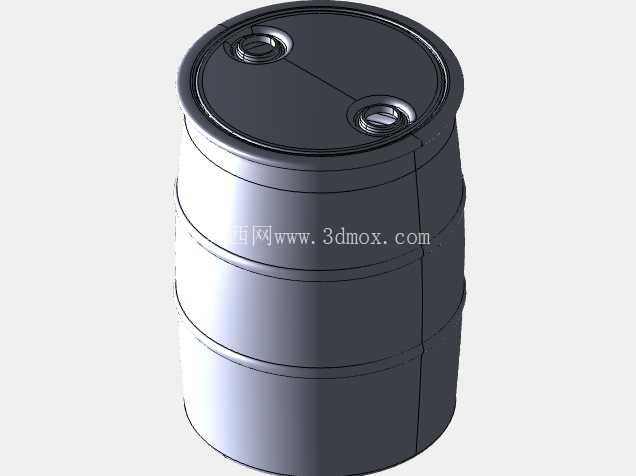

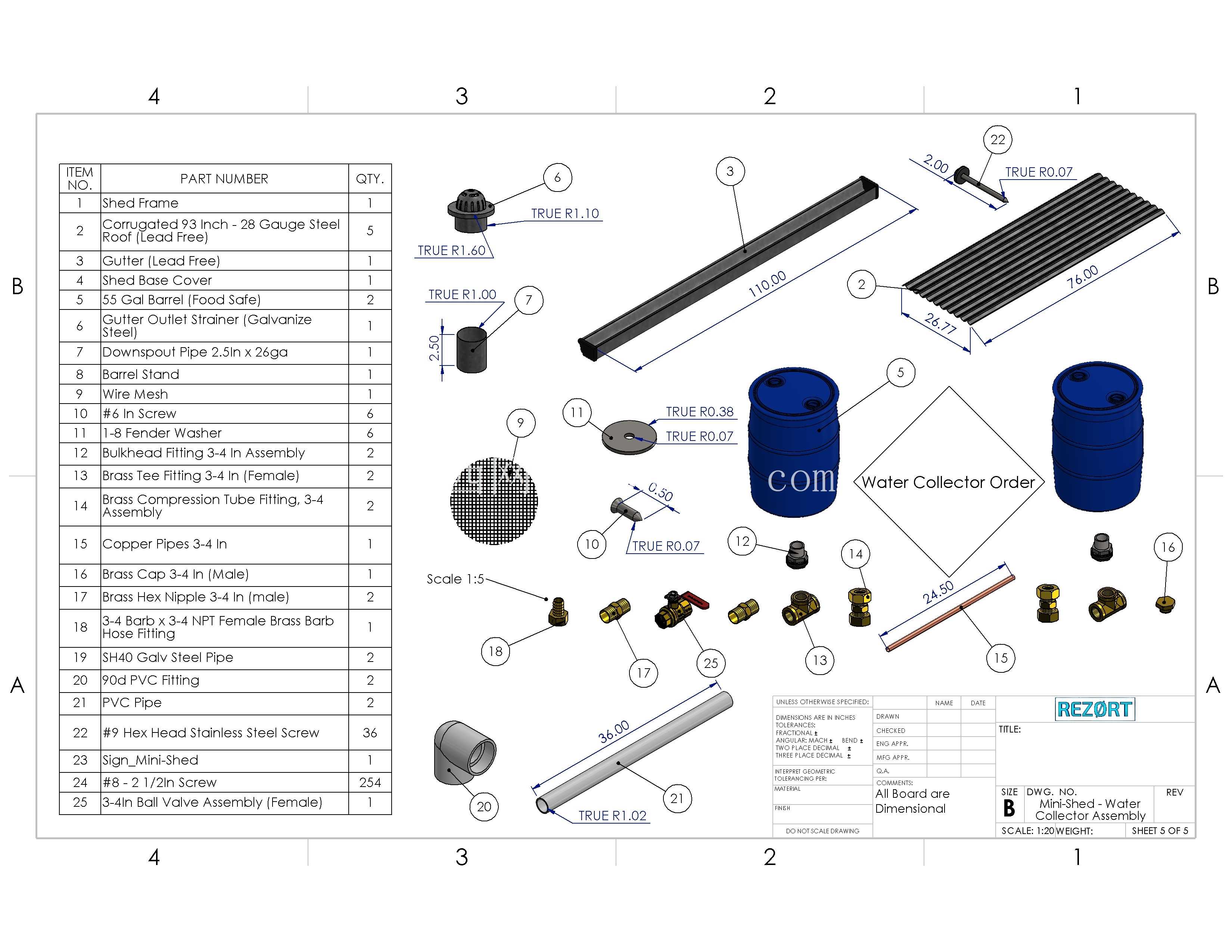

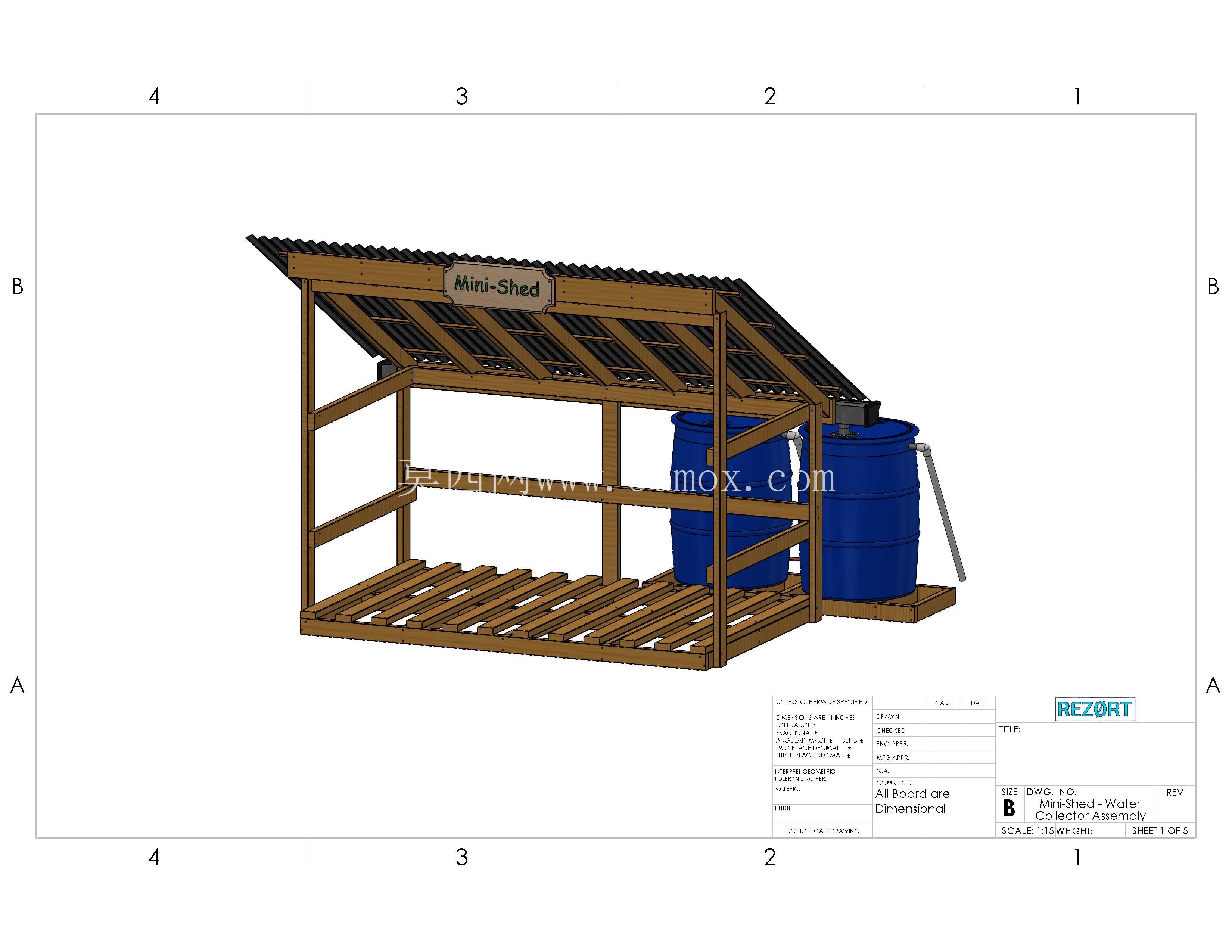

　　主体支撑框架采用矩形截面型材拼接，所有竖向支撑柱底部都做了加宽垫脚设计，垫脚与地面接触面积比柱身截面大2.3倍，直接放置在平整夯实的泥土地或者硬化地面上即可，不需要做额外的混凝土预埋基础，安装时只需要调整四个垫脚的水平度，就能保证整体架体的稳定性，单人在半小时内就能完成全部组装作业，非常适合临时营地快速搭建使用。存储区域做了明确的功能分区，靠近棚架内侧的区域预留了标准200L圆桶的放置位，两个桶位的间距控制在150mm，既方便桶体的取放更换，也能避免桶身相互挤压磨损，集水端的檐口做了内折导水槽，雨水顺着斜顶汇集到导水槽后，直接导入下方放置的储水桶内，不需要额外加装复杂的管路配件，导水槽的折边高度为35mm，可以应对中到大雨量级的雨水导流，不会出现雨水漫流到柴堆区域的问题。这款户外小型棚架结构，核心定位是郊野营地、乡村自家庭院、小型户外作业点的配套实用设施，同时兼顾干柴存储与被动雨水收集两大核心功能，解决户外零散场景下干柴易受潮、零散储水容器摆放杂乱的实际痛点。从结构受力逻辑来看，整体采用单坡斜顶设计，坡面朝向集水侧倾斜，坡度控制在18度左右，既可以保证降雨时雨水快速顺着屋面流向集水端，不会在屋面积水渗漏，也能在降雪区域减少屋面积雪荷载，避免冬季积雪压垮架体。

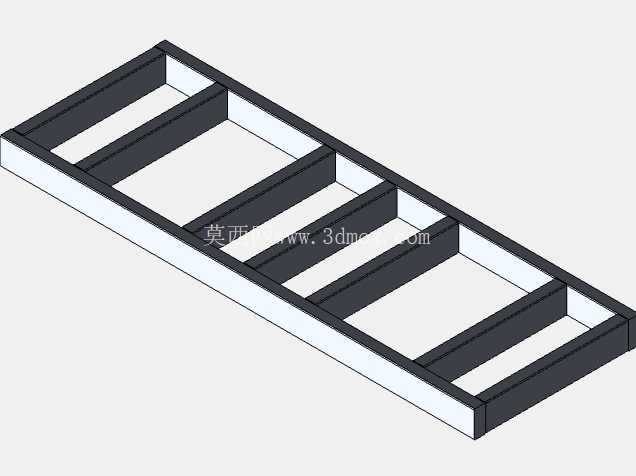

　　靠近棚架外侧的区域是柴火堆放区，底部采用间隔20mm的格栅式底板，格栅缝隙可以让柴堆上的残留雨水或者凝露直接漏到地面，保证柴堆底部的通风性，避免柴火长期接触积水出现腐烂发霉的问题，格栅底板的承重按照每平方米200kg设计，可以满足单次堆放1.5个立方米干柴的承重需求，足够普通户外场景3-5天的柴火使用量。棚架的侧方支撑横梁上预留了小型挂点，可以悬挂浇水壶、小型工具桶这类常用户外器具，挂点的单点位承重设计为15kg，满足常规小型工具的悬挂需求，不会因为悬挂重物出现横梁变形。

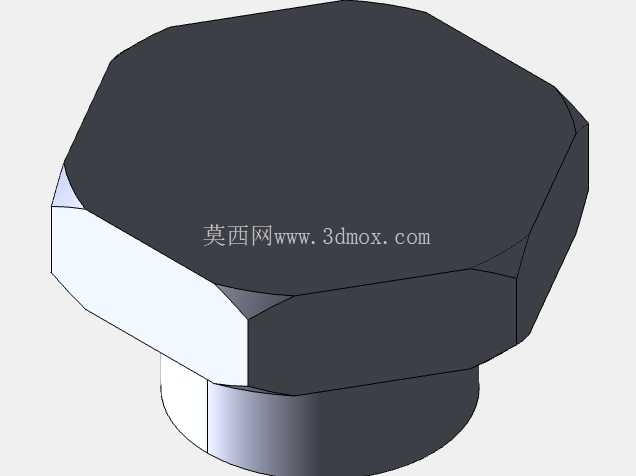

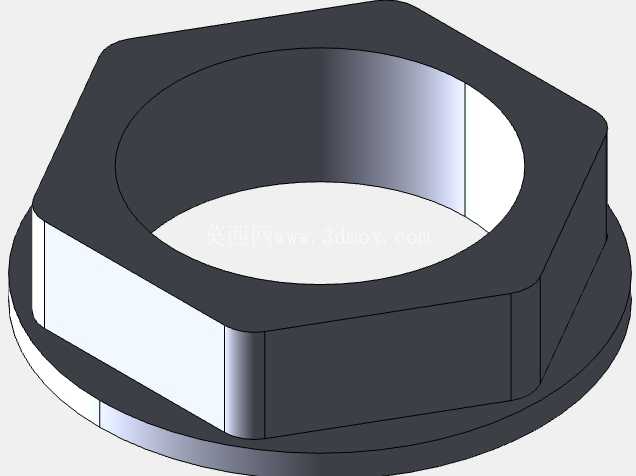

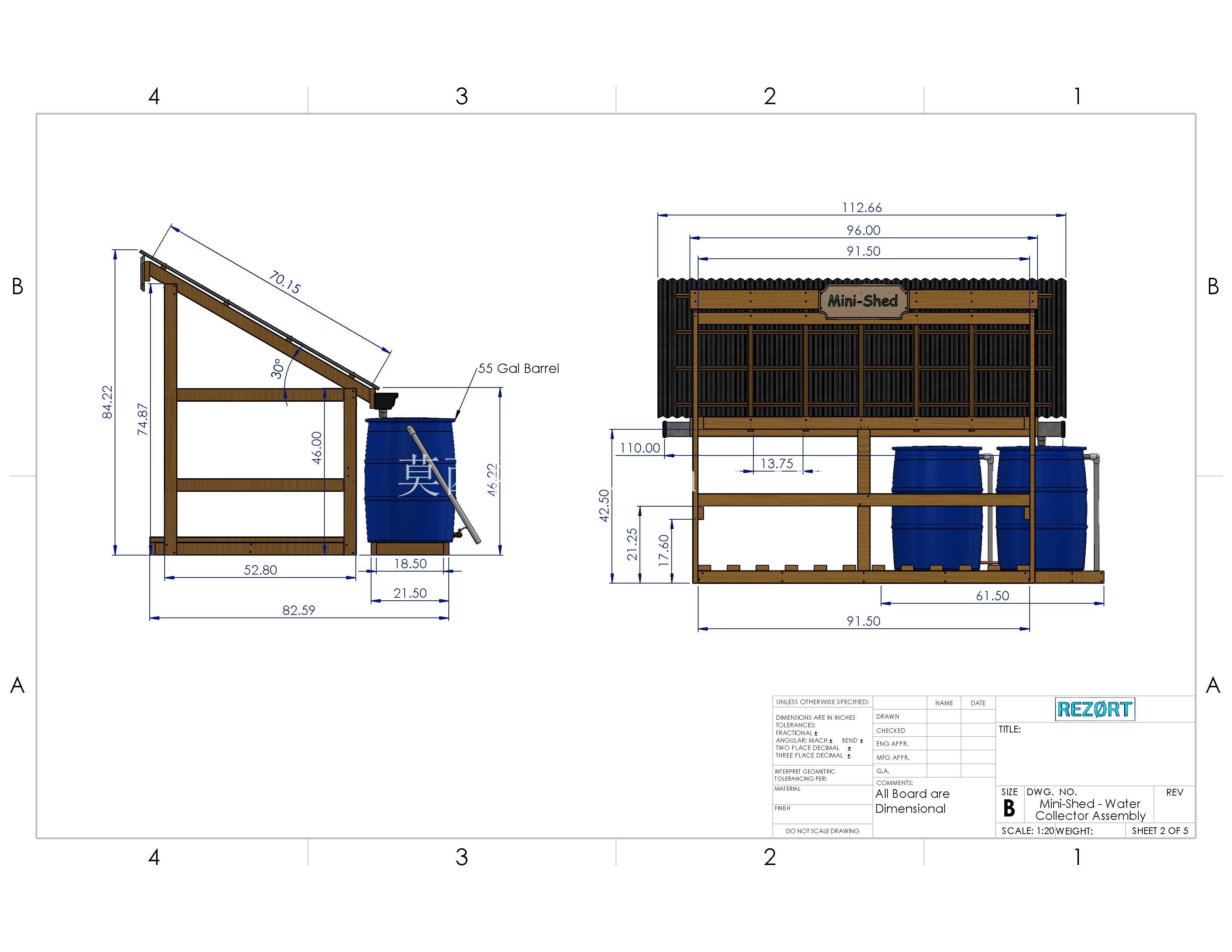

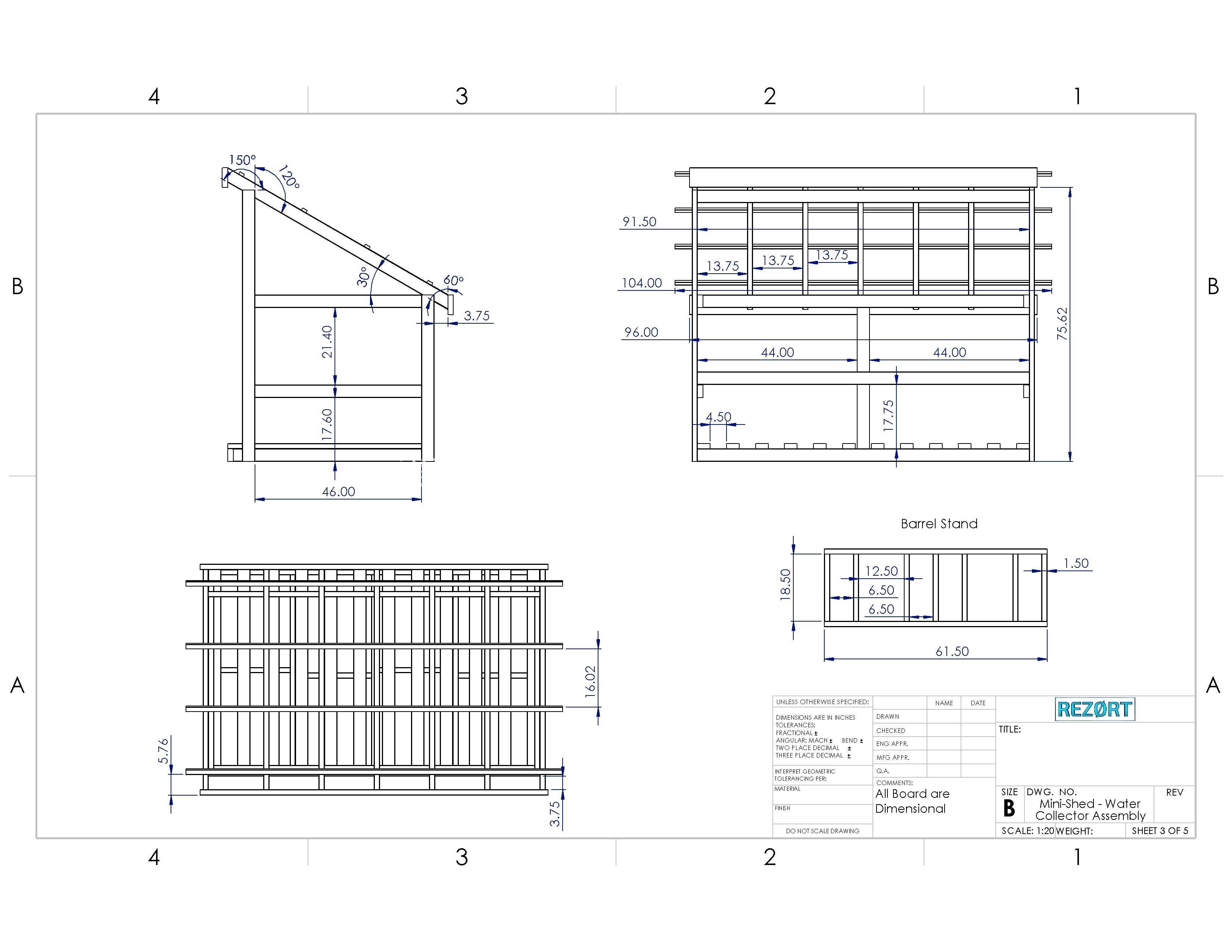

　　从安装边界来看，整体架体的横向宽度为1800mm，纵向深度为1200mm，最高点距离地面的高度为2100mm，最低点檐口距离地面的高度为1750mm，安装时只需要预留周边各300mm的操作空间即可，不会占用过多的户外场地，哪怕是小型庭院的边角区域也能放置。结构设计上所有的连接节点都采用外露式标准紧固件连接，没有采用焊接固定的方式，后期如果某根杆件出现锈蚀或者损坏，可以直接拆卸更换对应的杆件，不需要整体更换棚架，降低后期的维护成本。屋面材料选用耐候性的轻质板材，自身重量轻，同时可以抵御紫外线长期照射带来的老化问题，正常户外使用情况下，框架结构的使用寿命可以达到8年以上，屋面材料的使用寿命不低于5年。

　　在细节处理上，所有杆件的外露端面都做了封边处理，避免雨水进入型材内部造成内部锈蚀，柴堆区域的格栅边缘都做了圆角打磨，不会在取放柴火的时候划伤操作人员，导水槽与屋面的衔接处做了一体化折边处理，没有额外的拼接缝隙，避免出现接缝漏水的问题。这款结构没有多余的装饰性设计，所有的结构尺寸都围绕实际使用需求设定，没有冗余的结构件，整体耗材量控制在较低水平，同时兼顾了结构强度与实用性，不管是长期固定在庭院使用，还是临时在露营场地搭建使用，都能很好地适配场景需求，解决户外干柴存储与零散雨水收集的实际问题，不需要额外搭配其他辅助设施，自身就能完成两个核心功能的落地。
