高温摩擦磨损性能测试试验装置结构

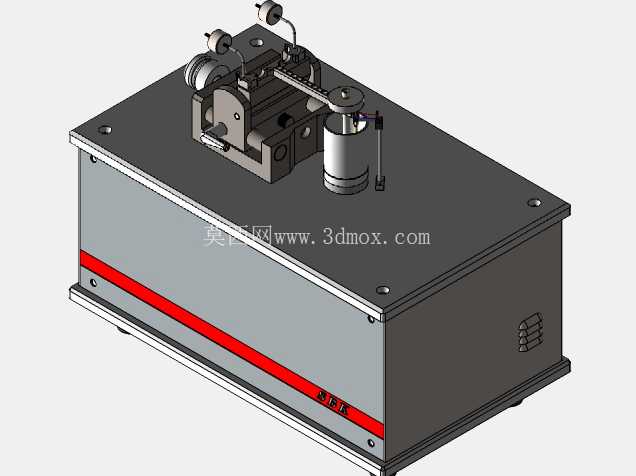

　　在材料表面工程、润滑材料研发、金属热处理工艺验证这类细分工程领域，摩擦磨损性能的高温工况数据是材料选型、工艺迭代的核心参考依据，常规常温摩擦测试设备无法复现航空发动机热端部件、冶金热轧辊、高端制动摩擦片这类服役场景下的高温接触摩擦状态，这类高温摩擦磨损试验装置就是为填补这类测试需求设计的专用试验设备。从结构布局来看，设备采用下置一体式柜体承载方案，柜体作为整台设备的安装基准，底部预留可调支撑脚的安装位，可在试验台安装时调整水平度，避免台面倾斜导致的摩擦副加载力偏移，柜体侧面开设通风格栅，为内部的驱动电机、温控模块、加载力控制单元提供散热通路，柜体正面的红色标识条用于标识设备的安全操作边界，避免试验过程中人员误触高温测试区域。

　　台面上的测试执行模块采用分区布局，驱动端采用可调速的回转驱动结构，可适配销盘、环块、球盘等多种标准摩擦副装夹需求，装夹位置预留多组安装螺孔，可根据测试标准更换不同规格的试样夹具，无需额外改造台面结构；高温加载模块紧邻驱动端布置，采用封闭加热腔结构，可将试样接触区域加热至设定试验温度，加热腔侧面预留温度传感器插装位，可实时监测试样接触区域的实际温度，避免腔体温差导致的测试数据偏差；加载机构采用杠杆式重力加载方案，通过顶部的配重块位置调整实现法向加载力的精准控制，加载杆与试样接触位置采用隔热结构设计，避免高温传导至加载机构导致部件形变，影响加载力精度。设计过程中优先考虑了测试工况的稳定性，所有运动部件的安装基准面都做了平面度公差约束，驱动主轴的径向跳动量控制在测试标准允许的范围内，避免主轴跳动导致摩擦系数测试曲线出现异常波动；高温区域的相邻部件都选用了耐高温的合金材质，紧固件采用耐高温不锈钢材质，避免长期高温工况下出现螺纹咬合、部件形变的问题；电气走线全部采用隐藏式布线，从柜体内部的走线槽连接至台面各功能模块，避免高温区域的线缆长期受热老化，同时也能防止试验过程中摩擦产生的磨屑掉落至线缆表面造成磨损。

　　从安装边界来看，整台设备的柜体采用矩形结构，台面边缘预留了足够的操作空间，设备放置时需要在背部预留不小于200mm的散热空间，侧面预留操作维护空间，台面的高度符合常规实验室操作人员的站立操作高度，试样装夹位置处于操作人员的舒适操作区间，无需过度俯身即可完成试样更换、配重调整的操作。设备的功能覆盖了常规高温摩擦磨损测试的全流程需求，可实现不同温度、不同加载力、不同滑动速度下的摩擦系数实时采集、磨损量测算，测试过程中可通过透明观察窗查看摩擦副的接触状态，加热腔的开合结构采用快拆设计，方便试验结束后快速取出试样进行磨损形貌观测，驱动端的转速调节范围覆盖了多数工程材料摩擦测试的常用转速区间，无需额外配置变速机构即可完成不同滑动线速度的测试工况模拟。

　　在结构细节处理上，配重加载杆的导向结构采用低摩擦的线性导向副，减少加载机构自身的摩擦阻力对法向加载力的影响，温度传感器的安装位置紧邻摩擦接触点，确保采集到的温度数据与试样实际接触温度一致，柜体内部的模块安装采用分层布局，驱动控制单元、温控单元、数据采集单元分层固定在内部安装板上，方便后期维护时单独拆卸对应模块，无需拆解整台设备的台面结构。这类设备的三维建模过程中，需要重点关注各运动部件的干涉检查，尤其是加载杆的上下运动行程、试样夹具的回转范围、加热腔的开合行程，避免实际装配后出现部件运动卡滞的问题，同时需要对高温区域的部件做材质区分标注，方便后续加工时选用对应的耐高温材料，安装基准面的公差要求需要在工程图中明确标注，确保装配后的设备运行精度满足测试标准要求。
