起重作业用重型吊钩结构三维设计

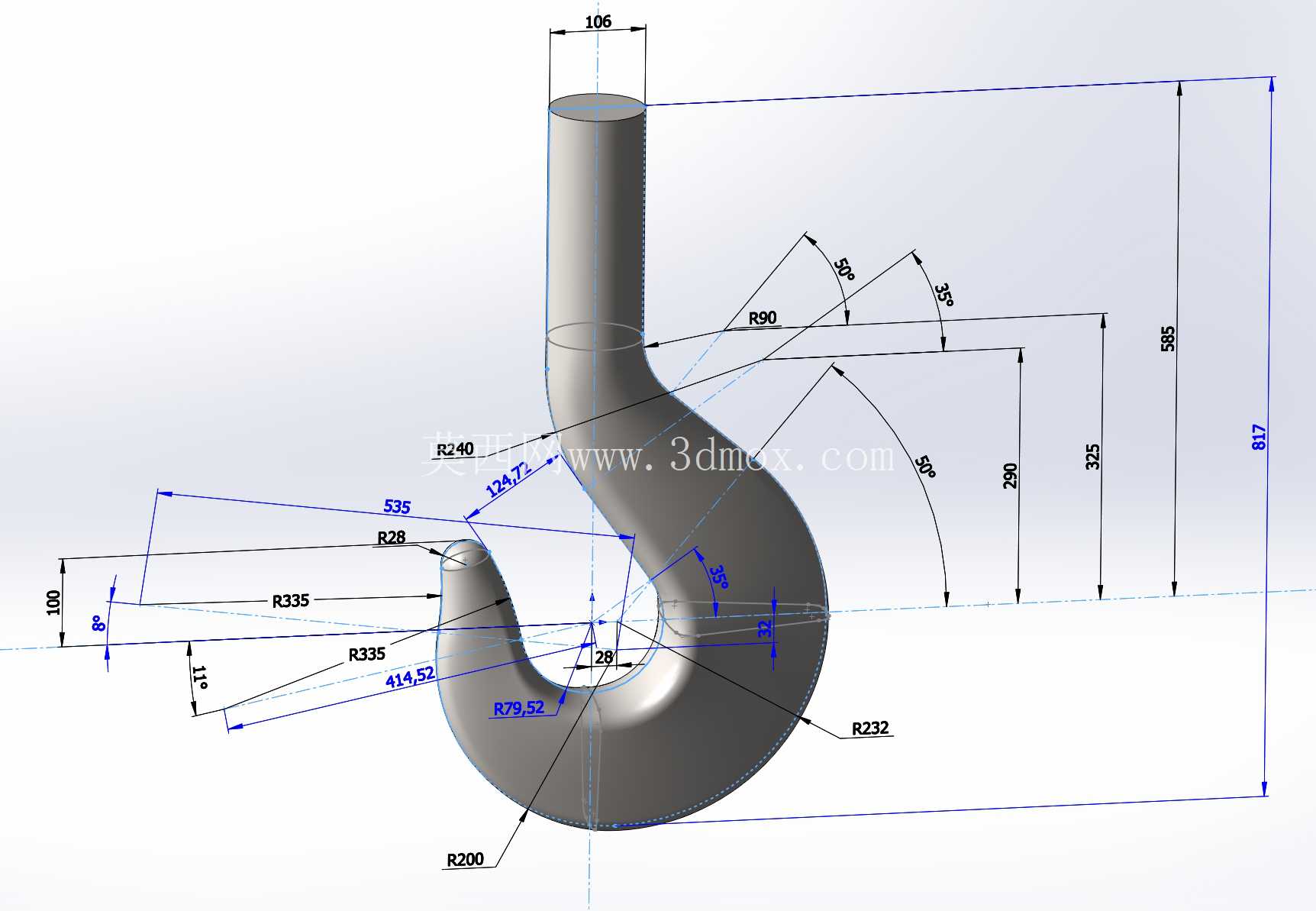

　　在车间物料转运、港口集装箱装卸、重型设备安装等各类需要垂直起吊重物的作业场景里，吊钩是直接承载被吊物载荷、连接起升机构与吊物的核心受力部件，其结构合理性直接决定吊装作业的安全冗余，哪怕是局部的曲率设计失误，都可能在长期交变载荷下出现应力集中，最终引发断裂脱钩的恶性安全事故。这款吊钩的设计完全围绕起重作业的实际受力逻辑展开，没有多余的装饰性结构，所有曲面过渡、尺寸参数都服务于载荷传递与应力分散的核心需求。从结构尺寸来看，吊钩上端的直杆段直径为106mm，这个尺寸是匹配对应吨位起重葫芦、卷扬机构连接端的安装边界设计的，直杆段预留了足够的长度用于安装防脱挡板、连接销轴或者螺纹锁紧结构，确保与起升机构的连接不会出现横向窜动。

　　钩身的曲面过渡全部采用大圆弧平滑设计，从直杆段向下弯曲的位置采用R90的过渡圆弧，避免直角转折带来的应力集中；钩身承载的主弯曲段分别设置了R240、R335等不同曲率的圆弧段，对应不同起吊角度下吊索、吊环的接触位置，让吊具与钩身的接触始终保持面接触而非线接触，减少局部压应力过大导致的钩身磨损或者吊具割损。钩尖位置的设计也充分考虑了实际使用需求，钩尖向内的收角经过反复校核，既保证吊索套入后不会在作业晃动中意外脱钩，又不会因为角度过陡导致摘挂吊具时操作困难，钩尖末端采用R232的圆弧收边，没有尖锐棱角，避免摘挂钩时划伤操作人员或者割损吊装带、钢丝绳等吊具。

　　在设计思路上，这款吊钩没有采用等截面的杆状结构，而是根据不同位置的受力大小调整截面尺寸：直杆段主要承受轴向拉力，截面保持等径圆柱即可满足强度需求；钩身弯曲段同时承受拉力与弯矩，是整个吊钩应力最高的区域，因此截面尺寸适当加大，并且通过多段圆弧的曲率调整，让应力流沿着钩身平滑传递，避免在某一个点出现应力峰值。钩身内侧的多个小尺寸圆弧过渡，是为了匹配不同直径的吊索、卸扣使用，当使用小吨位吊具时，吊具可以卡在钩身内侧较小的圆弧位置，起吊过程中吊具不会沿着钩身滑动，保证起吊重心稳定；当使用大吨位的宽幅卸扣或者钢丝绳时，吊具可以贴合在钩身外侧的大圆弧段，接触面积更大，压强更低。

　　从安装适配性来看，这款吊钩的上端直杆段可以根据不同的连接需求加工成外螺纹、销轴孔或者法兰连接结构，能够适配手拉葫芦、电动葫芦、桥式起重机、汽车吊等多种起重设备的起升端，不需要对原有设备的连接结构做大幅修改。钩身的整体外轮廓尺寸经过校核，在保证足够承载行程的前提下，控制了整体的高度与宽度，避免吊钩尺寸过大导致起升高度的无效损失，同时也不会因为钩身开口过小导致大尺寸卸扣无法挂入。在实际使用场景中，这类吊钩需要配合防脱棘爪使用，设计时也在钩身直杆段与钩尖对应的位置预留了防脱棘爪的安装空间，不会因为加装防脱装置导致吊具挂入空间被挤占。针对长期使用的磨损问题，钩身与吊具接触的核心承载区域在建模时预留了磨损余量，正常使用情况下即使出现一定程度的表面磨损，剩余的截面尺寸依然能够满足额定载荷下的强度要求，不需要因为轻微磨损就整体更换，降低了使用维护成本。整个建模过程完全遵循起重吊具的受力计算逻辑，所有的圆弧半径、截面尺寸、角度参数都经过受力验算，没有随意设定的尺寸，每一处结构都对应实际使用中的具体需求，既保证了结构强度与使用安全性，又兼顾了加工制造的工艺性，所有曲面都是可加工的规则圆弧面，不需要复杂的五轴加工设备，采用普通的锻造、机加工工艺就可以完成生产制造。
