双坡弧形顶户外遮阳遮雨工业棚结构

这类工业棚的应用场景覆盖非常广，从露天停车场的车辆遮阳挡雨，到户外泳池区域的休憩区遮蔽，再到工厂露天作业工位的临时防雨防护，甚至厂区物料临时堆放区的遮护都能适配，属于通用性极强的户外遮蔽钢结构设施。从实际使用需求出发，这类棚体首先要满足的就是抗风载与屋面排水的核心要求，双坡弧形的顶棚设计并非单纯为了造型美观，弧形曲面能更好地引导风的流向，降低强风天气下棚面承受的正向风压，同时双坡的起拱角度刚好匹配自然排水的坡度要求，降雨时屋面的积水会顺着弧形坡面快速流向两侧边缘排出，不会在棚顶形成积水荷载，避免长期积水导致的顶棚变形问题。

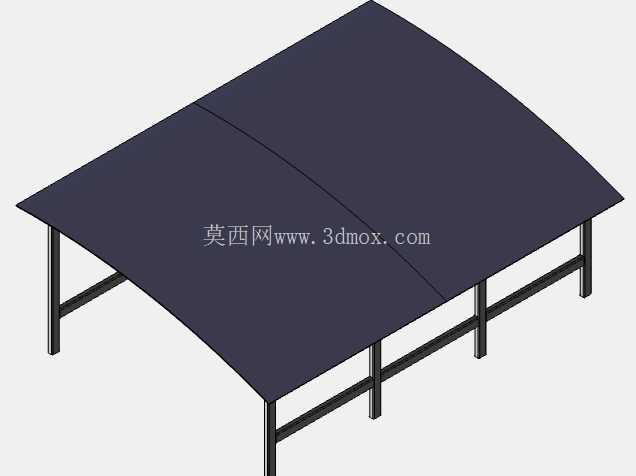

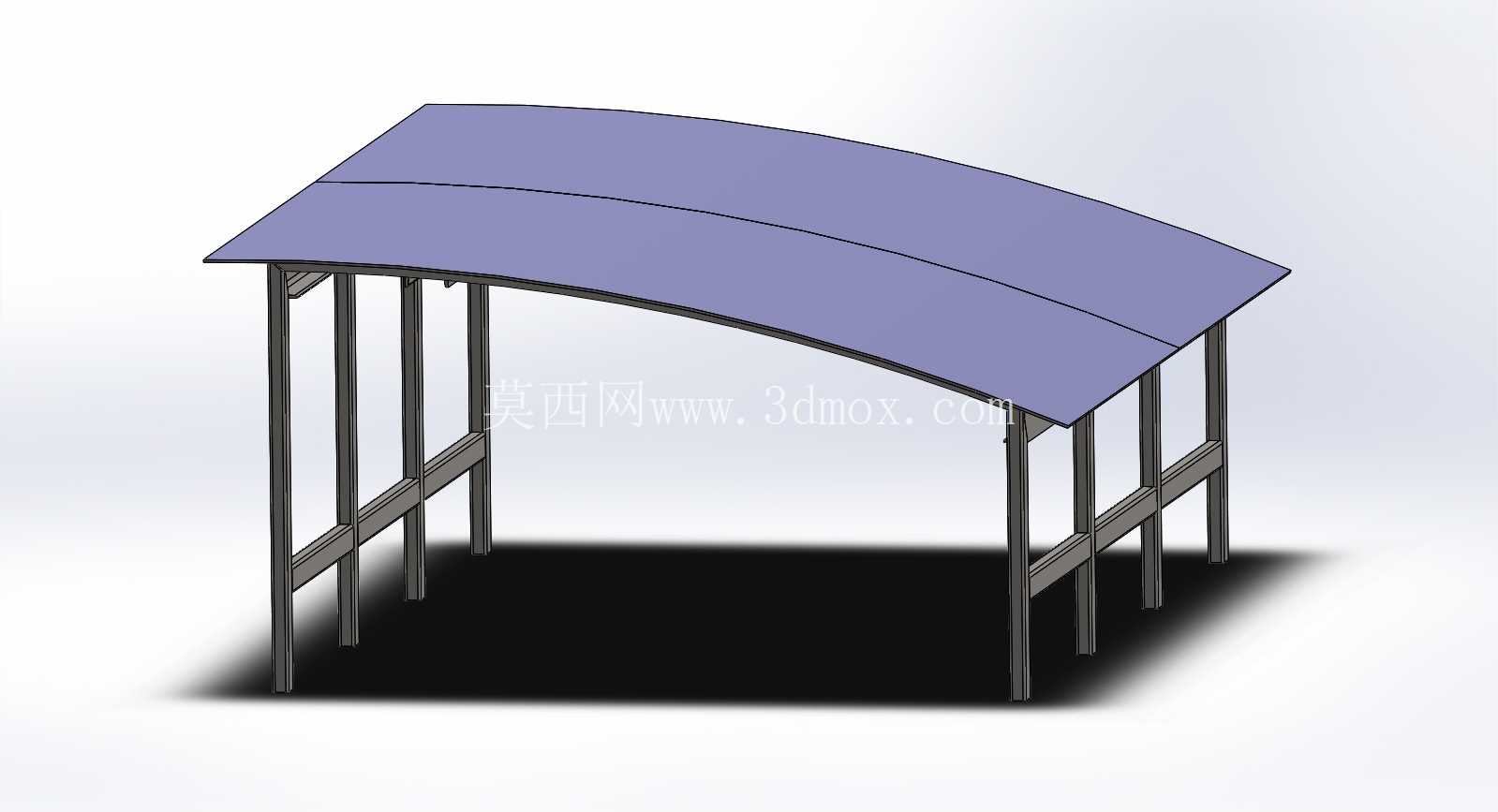

在结构设计的逻辑上，整个棚体采用立柱支撑+框架承托+钣金屋面的分层受力体系，六根立式方管立柱作为主要的竖向承重构件，均匀分布在棚体的两侧长边位置，每根立柱的底部都预留了安装法兰板，现场安装时可以通过膨胀螺栓直接固定在硬化的混凝土地面上，不需要做复杂的预埋基础，大幅降低现场施工的难度与周期。立柱之间通过横向的方管横梁做拉结，既可以增强单根立柱的抗侧倾能力，也能为上部的顶棚框架提供稳定的支撑点位，所有的框架连接节点都采用焊接固定，保证整体结构的刚性，避免大跨度棚体出现晃动问题。

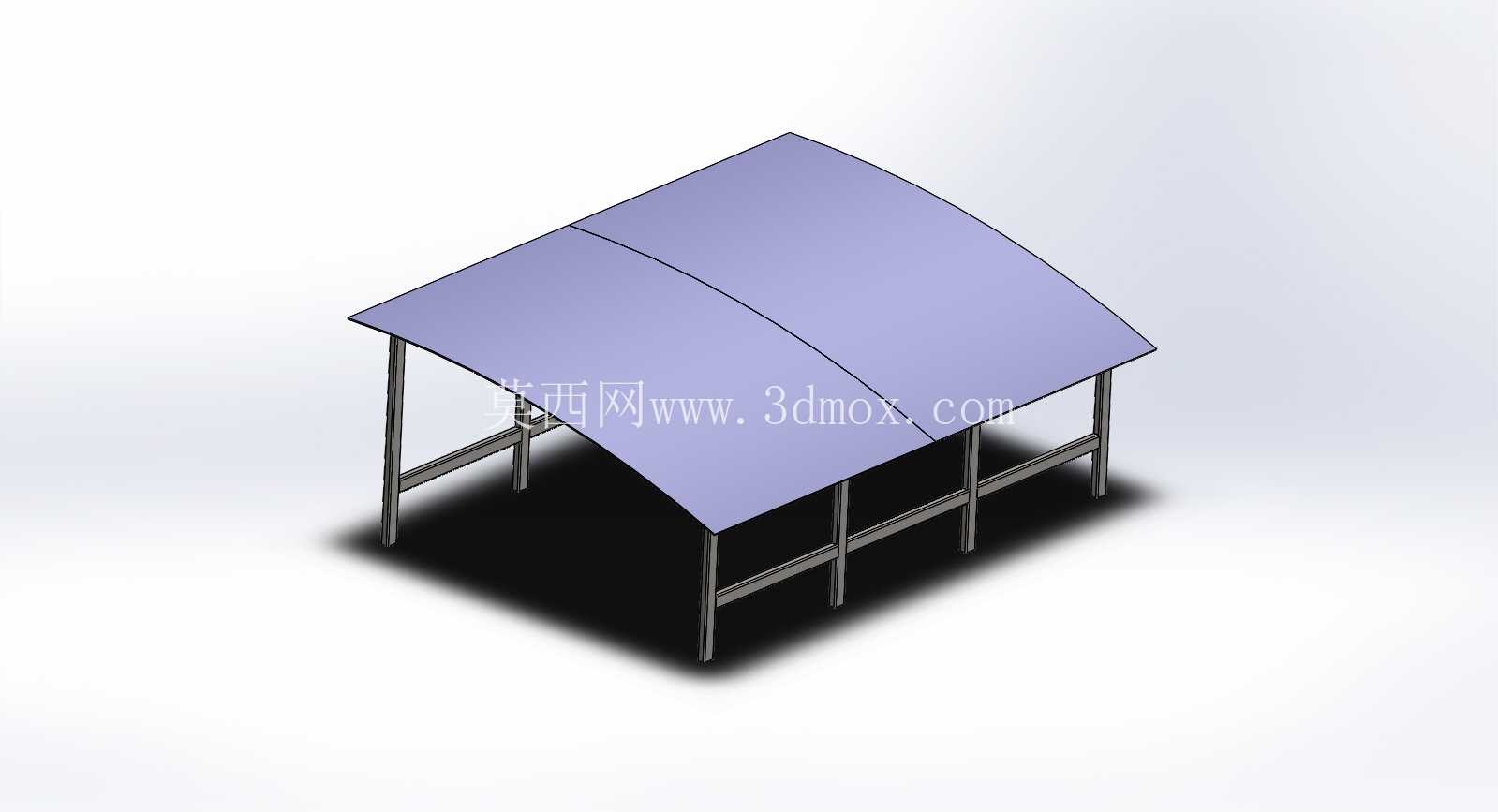

顶棚部分采用分块式钣金拼接设计，两块弧形钣金板沿棚体的长度方向拼接成完整的屋面，钣金件的折边刚好卡入上部框架的限位槽内，配合自攻螺钉做固定，既可以保证拼接处的密封性，也能在后期出现局部钣金损坏时单独更换单块板材，降低维护成本。钣金屋面的表面做了防锈喷涂处理，能够适应户外长期的日晒雨淋环境，避免出现锈蚀穿孔的问题。从安装边界的尺寸逻辑来看，这类棚体的常规跨度可以覆盖4到8米的范围，长度可以根据实际使用需求做模块化拼接，单块顶棚模块的长度控制在3米以内，方便运输与现场吊装，立柱的高度通常设置在2.8米到3.5米之间，既可以满足小型车辆通行的高度要求，也不会因为立柱过高导致整体结构的抗风性能下降。

在细节设计上，棚体的所有金属构件边缘都做了倒角打磨处理，避免安装与使用过程中出现划伤的问题，立柱的底部可以选配装饰盖板，遮盖膨胀螺栓的固定点位，提升整体的美观度。针对不同的使用场景，还可以在棚体的侧面加装围挡结构，比如停车场使用时可以在两端加装限位挡杆，泳池区域使用时可以在侧面加装透明耐力板围挡，进一步提升遮蔽的效果。整个结构的受力传递路径非常清晰，屋面承受的雨雪荷载、风荷载通过顶棚框架传递到两侧的横向横梁，再由横梁分散传递到每一根竖向立柱，最终通过立柱底部的固定点传递到地面，整个受力体系没有冗余的构件，在保证结构强度的前提下尽可能控制整体的重量，降低材料成本与安装难度。

从建模实现的角度来看，这类结构需要先搭建整体的线框骨架，确定立柱的分布点位与横梁的连接位置，再通过结构件生成工具快速生成方管构件，焊接节点处做贴合处理，避免出现构件错位的问题；顶棚的弧形钣金件需要先绘制弧形的截面轮廓，通过钣金放样生成对应的曲面，再添加折边与安装孔特征，保证钣金件的加工可行性，所有的构件尺寸都要符合常规型材的供货规格，避免设计出非标准尺寸的构件导致加工成本上升。实际选型时，需要根据安装当地的常年最大风力、最大降雪量来调整方管的壁厚与钣金的厚度，比如沿海台风区域需要适当加大立柱的截面尺寸，增加斜向支撑构件，提升整体的抗风等级，北方降雪量大的区域需要适当加密顶棚下方的支撑横梁间距，提升屋面的承重能力，避免积雪压塌棚顶。
