箱式手动喷砂机工业设备结构设计

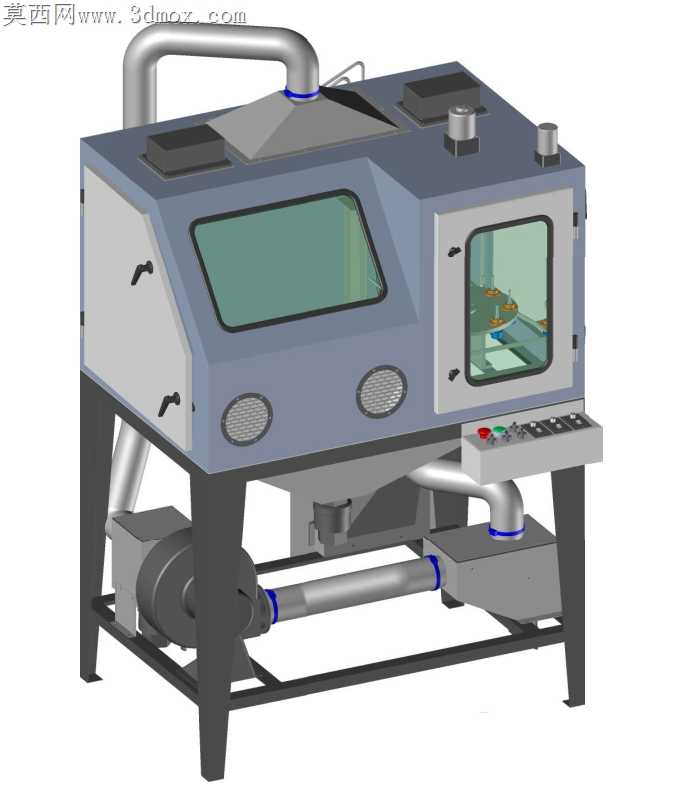

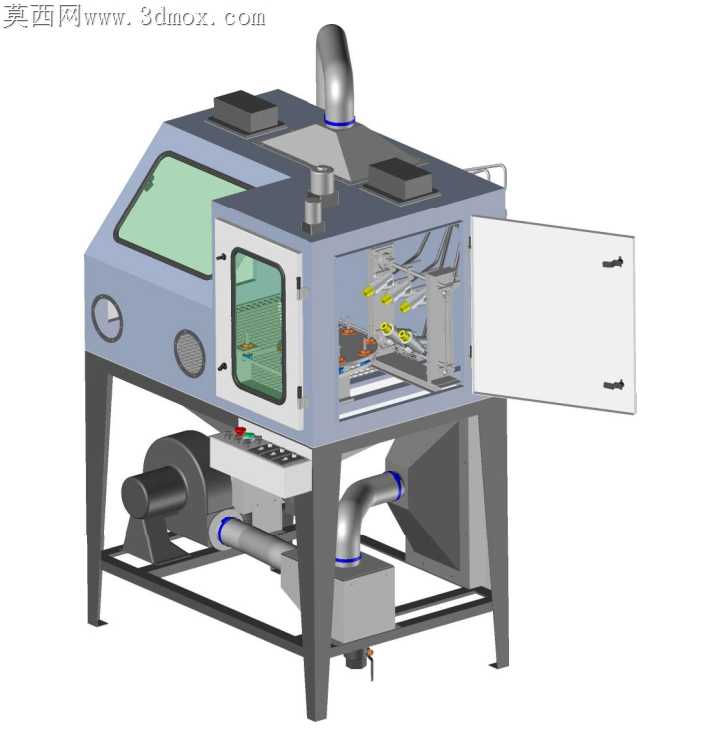

这款箱式手动喷砂设备主要面向中小型工件的表面处理作业场景，广泛适配五金零件除锈、铸件去氧化皮、塑胶件去毛边、旧件翻新除漆、工件表面粗化提升涂层附着力等多类加工需求，常见于五金加工车间、小型机修站点、五金制品厂、模具加工门店等作业场所，可适配刚玉砂、玻璃珠、石英砂等多类磨料，满足不同粗糙度要求的加工需求。设备采用封闭箱式结构设计，整体布局紧凑合理，将喷砂作业区、磨料回收循环系统、操作控制区、除尘通风模块整合为一体式结构，无需额外搭建大型作业隔间，可直接放置于平整硬化的车间地面使用，对安装场地的空间要求较低，适配多数中小型加工场地的布局条件。设备正面设置大尺寸透明观察窗，采用耐磨钢化玻璃材质，可清晰观察内部喷砂作业状态，同时阻挡磨料飞溅，观察窗旁设置双操作工位的伸手操作孔，配套防护袖套结构，操作人员可将双手伸入箱内手持喷枪完成作业，操作灵活度高，可适配不同形状、不同尺寸的小型工件加工需求。设备顶部设置排风除尘接口，配套内置的除尘通风管路，可将箱内作业产生的粉尘及时抽排过滤，避免作业过程中粉尘外溢，保障作业区域的空气环境达标；下部设置磨料自动回收循环结构，喷射后的磨料可通过底部的斜向导流结构汇集至回收管路，经气力输送至分选结构后重新供给喷枪使用，大幅降低磨料的无效损耗，减少作业过程中的磨料添加频次。设备侧部设置小型检修门，方便日常对内部喷枪、磨料管路、过滤组件进行维护更换，前部伸出的操作台面集成了设备启停、照明控制、磨料流量调节等控制按钮，操作人员无需弯腰即可完成参数调整，操作动线流畅。设备底部采用方管焊接支架结构，将作业箱体抬升至符合人体工程学的操作高度，长时间作业不易产生疲劳，支架底部预留安装固定孔位，可根据场地需求加装脚轮或者膨胀螺栓固定，兼顾移动灵活性与放置稳定性。整体管路布局采用标准化快接接口设计，后期维护更换管路无需复杂焊接作业，降低设备的运维成本，箱体内部采用耐磨橡胶衬板防护，可抵御高速磨料的长期冲刷，延长设备整体使用寿命。
