风力涡轮配套导流集热增效结构

项目分类:风力发电机 发布时间:2026-07-14 ID:1197818

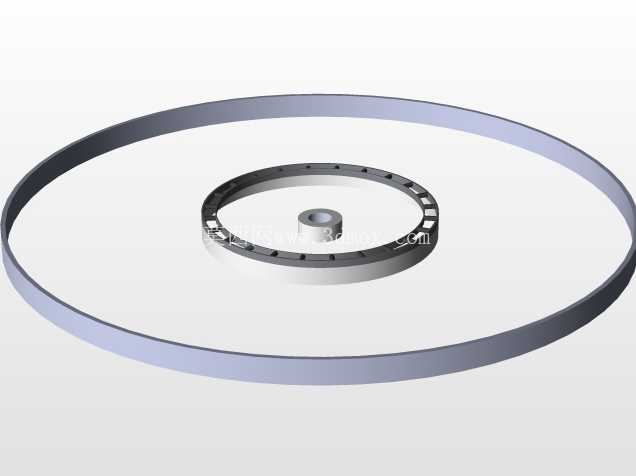

  • 风力涡轮配套导流集热增效结构
  • 风力涡轮配套导流集热增效结构
  • 风力涡轮配套导流集热增效结构
  • 风力涡轮配套导流集热增效结构
  • 风力涡轮配套导流集热增效结构

在分布式风能利用场景中,尤其是低风速区域的小型风力发电、风光互补供能站点,自然来流的风速波动大、流向分散,直接冲击涡轮叶片时往往存在风能捕获效率偏低的问题,这款配套的集热导流结构正是针对这类工况设计的外围增效部件。从实际落地的工况来看,这类结构多安装在水平轴小型风力涡轮的进风侧,部分带余热回收的风光互补系统中,还会搭配太阳能集热模块,将预热后的气流导向涡轮入口,利用冷热空气的密度差进一步提升进风风速,弥补低风速时段涡轮的出力不足。

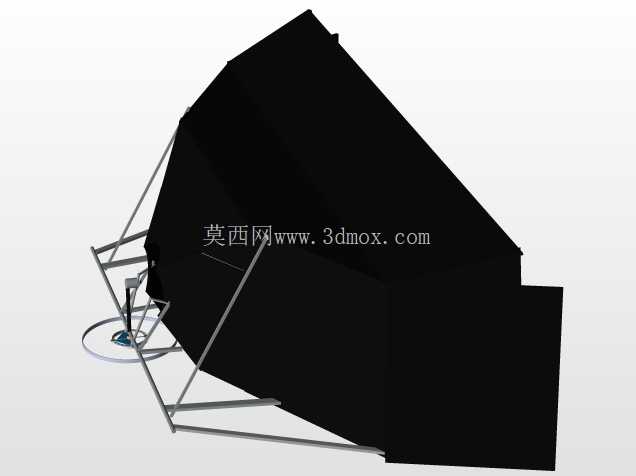

从功能特性上看,该结构并非简单的喇叭形集风罩,整体采用非对称的折线形轮廓,上沿的延伸长度大于下沿,主要是考虑到近地面安装时,下沿会避开地表紊流区,减少地面扬尘、杂物被卷入涡轮的概率,同时上沿的大角度导流面可以将上方层流状态的气流平滑导入涡轮进风区,避免气流在结构边缘产生涡流造成能量损失。结构侧面预留的圆形开孔是安装固定与走线的接口,开孔边缘做了翻边强化处理,既可以提升薄壁结构的整体刚性,也能避免线缆穿过时被锐边割损,安装时该孔位可直接对接涡轮主机架的悬臂支座,不需要额外设计转接件,降低现场安装的适配难度。

设计过程中首先要匹配对应涡轮的扫风直径,该结构的内轮廓开口宽度要比涡轮叶片的最大旋转直径大12%左右,预留出叶片旋转时的颤动余量,避免运行过程中叶片与集热结构发生碰擦;结构的轴向长度控制在涡轮直径的0.8倍,过长会增加整体风阻,过短则无法起到有效的气流整流效果。结构的折角角度经过流场仿真迭代,上导流面的倾角设置为18度,这个角度下可以将上方来流的风向偏折角度控制在涡轮叶片的最佳攻角范围内,不会因为气流偏折过大造成叶片受力不均,同时下沿的内收角度设置为12度,能够阻挡地面反射的紊流进入进风区,降低涡轮运行时的振动噪音。

安装边界方面,该结构采用薄壁钣金成型工艺,整体重量控制在对应涡轮主机重量的15%以内,不会给涡轮的支撑塔架带来额外的负载压力,安装时结构的下沿距离地面的最小高度要大于1.2米,避免地面杂物被气流卷入,同时结构的左右两侧要预留不小于0.5米的维护空间,方便后期对涡轮叶片、转轴部件进行检修。在带集热功能的配套系统中,结构的上表面可以贴合铺设太阳能吸热膜,将流经结构表面的空气预热,热空气密度更低、流速更快,进入涡轮后可以提升叶片的旋转扭矩,在冬季低风速、光照充足的时段,这种集热增效的效果尤为明显,能够让涡轮的启动风速降低0.8m/s左右,大幅提升低风速时段的发电效率。

从结构强度设计来看,整体的折边结构相当于内置的加强筋,不需要额外焊接加强肋就可以抵御12级以下的强风载荷,结构与涡轮机架的连接点采用三点式固定,分别位于上部中心与两侧下部,固定点处设计有长条形调节孔,可以根据现场的常年主导风向微调结构的安装角度,让导流面始终对准来流方向,最大化集风增效的效果。结构的内表面做了哑光处理,避免阳光反射造成光污染,同时减少气流在结构内壁的摩擦阻力,外表面的防腐涂层可以适应户外高湿、高盐雾的安装环境,不需要频繁做表面维护。
