五轴工业机械手臂结构设计方案

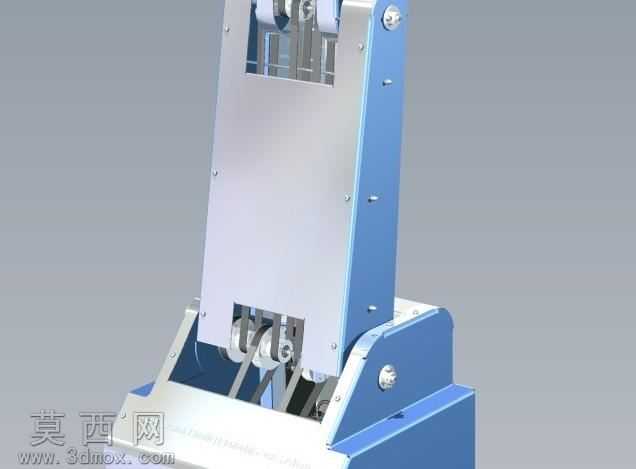

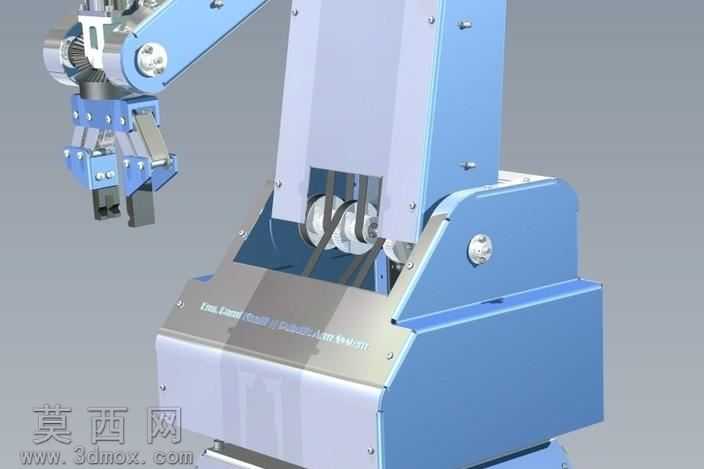

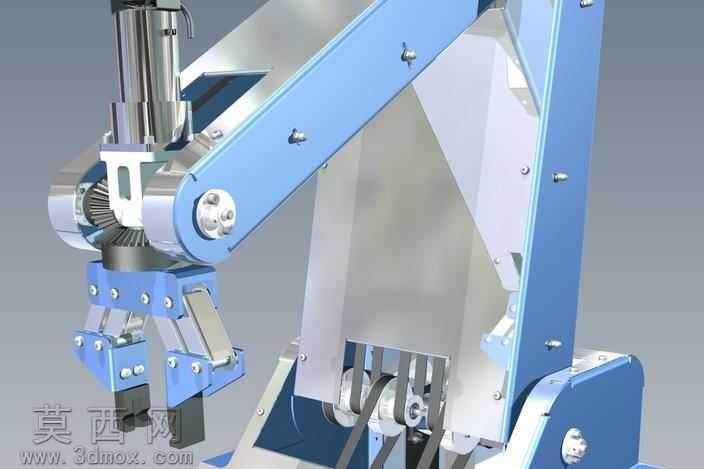

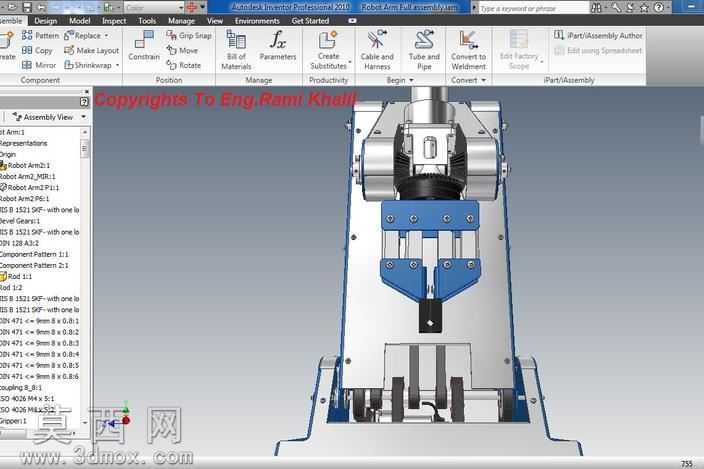

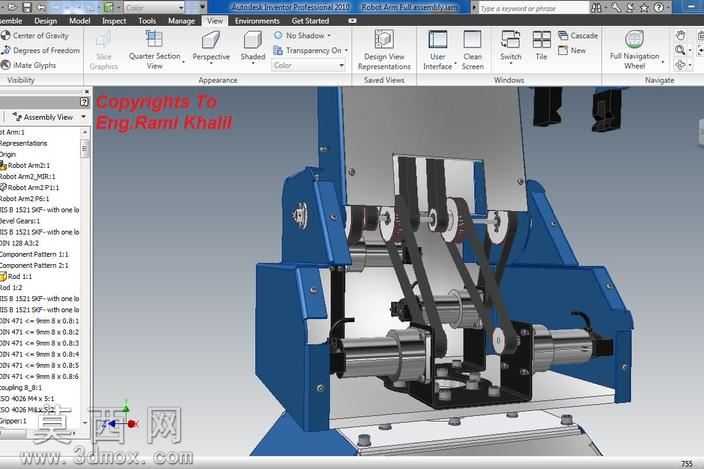

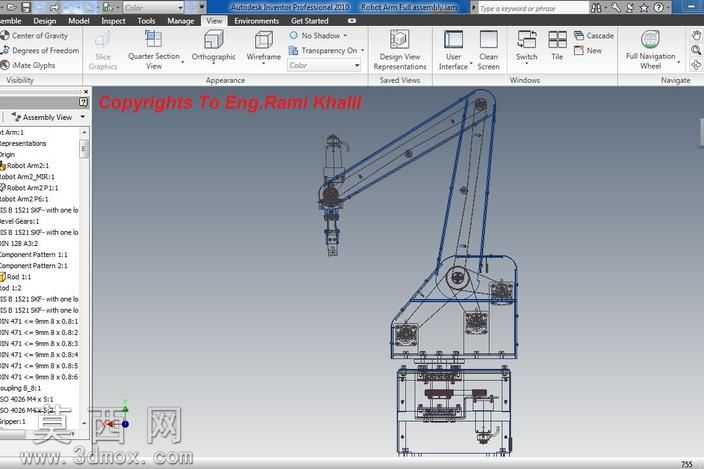

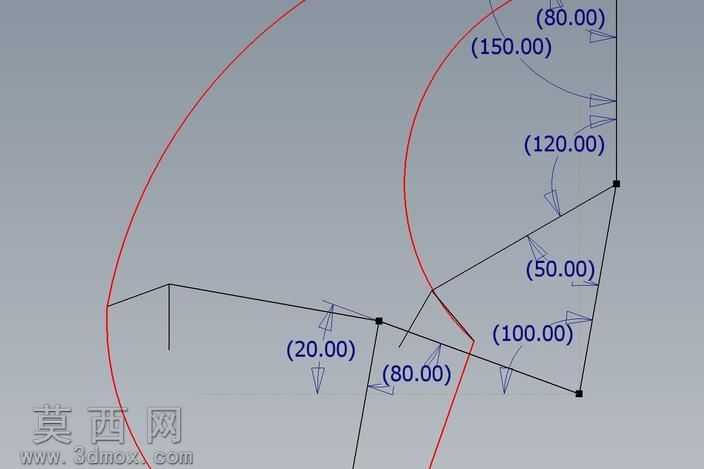

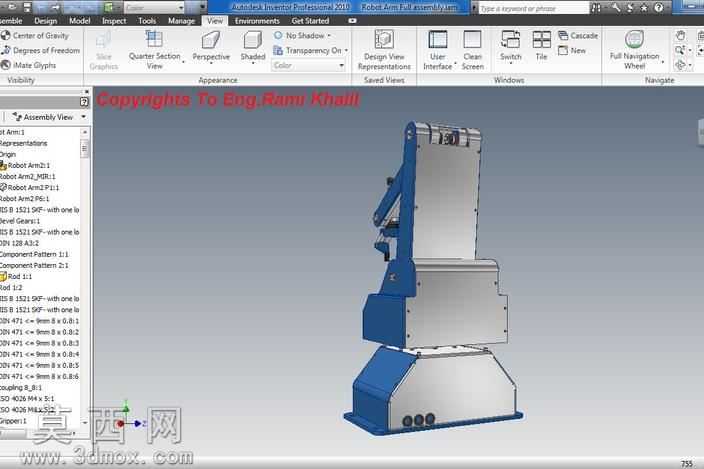

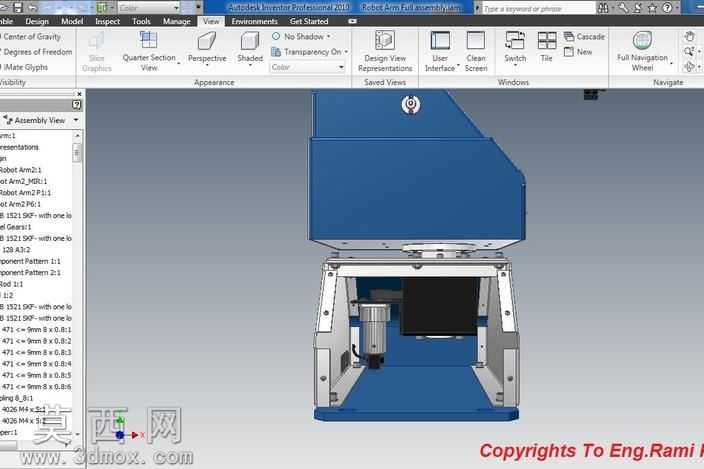

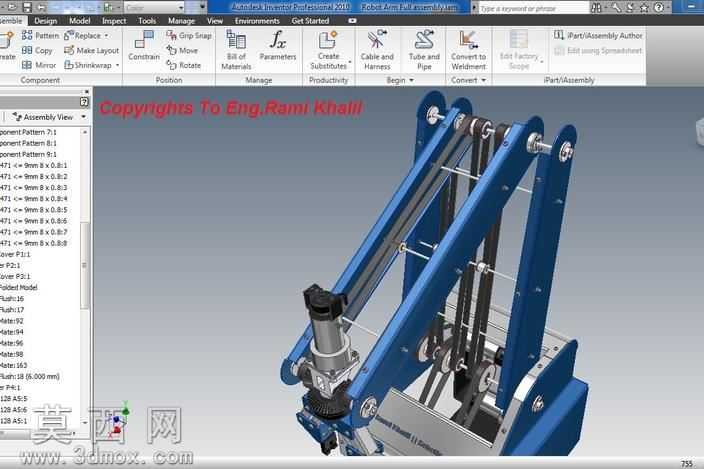

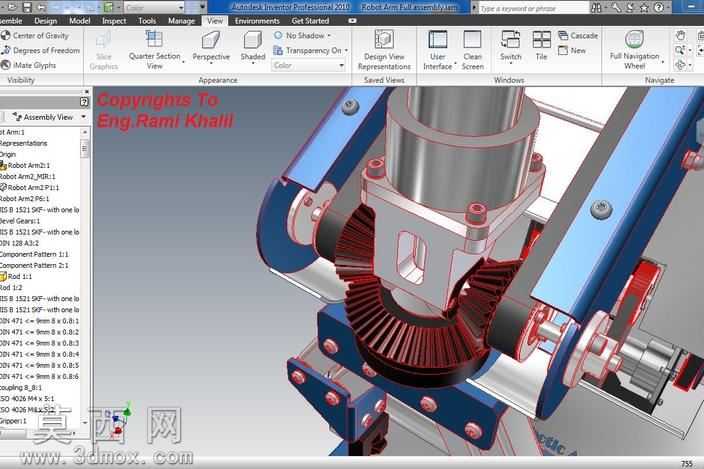

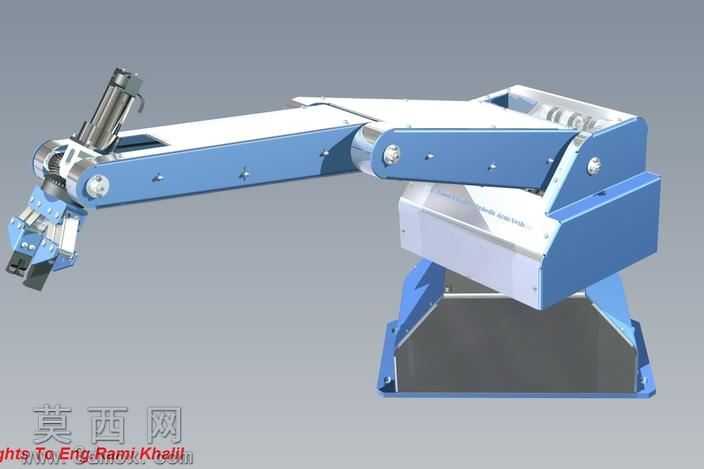

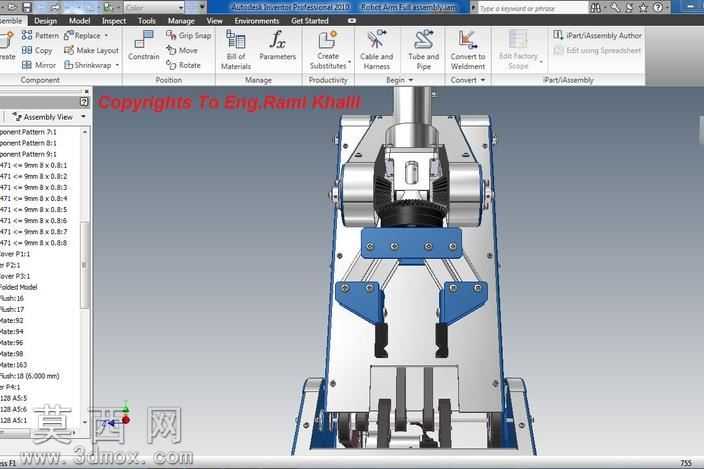

本作品为五自由度工业机器人手臂的三维建模设计成果，建模过程严格遵循机械结构传动逻辑完成全零部件参数化搭建，完整还原了实体机械臂的所有运动构件与装配关系。建模阶段首先完成底座支撑结构的搭建，对底座内部的电机安装位、走线槽、支撑筋位做了精细化建模，确保底座的承重结构符合实际工业设备的设计规范，底座外壳采用钣金折弯与铸件结合的结构设计，在三维软件中分别对不同材质的部件做了分层材质赋予，铸件部分赋予哑光金属漆材质，钣金件赋予磨砂金属材质，传动部件赋予亮面金属材质，最终渲染效果清晰区分不同功能构件的视觉特征。手臂部分的建模围绕同步带、同步轮传动结构展开，对每一个带轮的齿形、同步带的张紧结构都做了1:1还原，准确还原了第一轴旋转基座360度旋转、第二轴大臂120度俯仰、第三轴小臂80度俯仰的运动限位结构，针对腕部的两个垂直旋转轴，建模时完整还原了锥齿轮传动组的结构，三个锥齿轮的啮合间隙、齿形参数都按照标准传动比设置，可在三维软件中实现运动仿真，验证传动路径的合理性。末端执行器为平行夹持器结构，建模时还原了蜗轮蜗杆驱动的夹爪开合结构，夹爪最大开合角度60度的限位结构做了准确呈现，夹爪表面的防滑纹路、安装定位孔都做了细节刻画，确保夹持器的结构可直接用于后续的工程出图。整个建模过程采用自底向上的装配思路，每一个零部件都添加了正确的装配约束，可实现全关节的运动模拟，渲染阶段采用工业产品展示常用的三点布光方案，突出金属部件的质感与结构的层次感，清晰展现机械臂内部的传动逻辑与外部的结构特征，设计过程中充分考虑了各关节电机的安装空间、编码器的布置位置，六个直流电机的安装位都预留了足够的走线与散热空间，每个旋转轴的编码器安装位都做了对应结构设计，确保整体结构符合实际工业机器人的设计逻辑，可作为五轴工业机器人结构学习、方案验证的参考模型。
