卡特彼勒500型履带牵引拖车行走机构

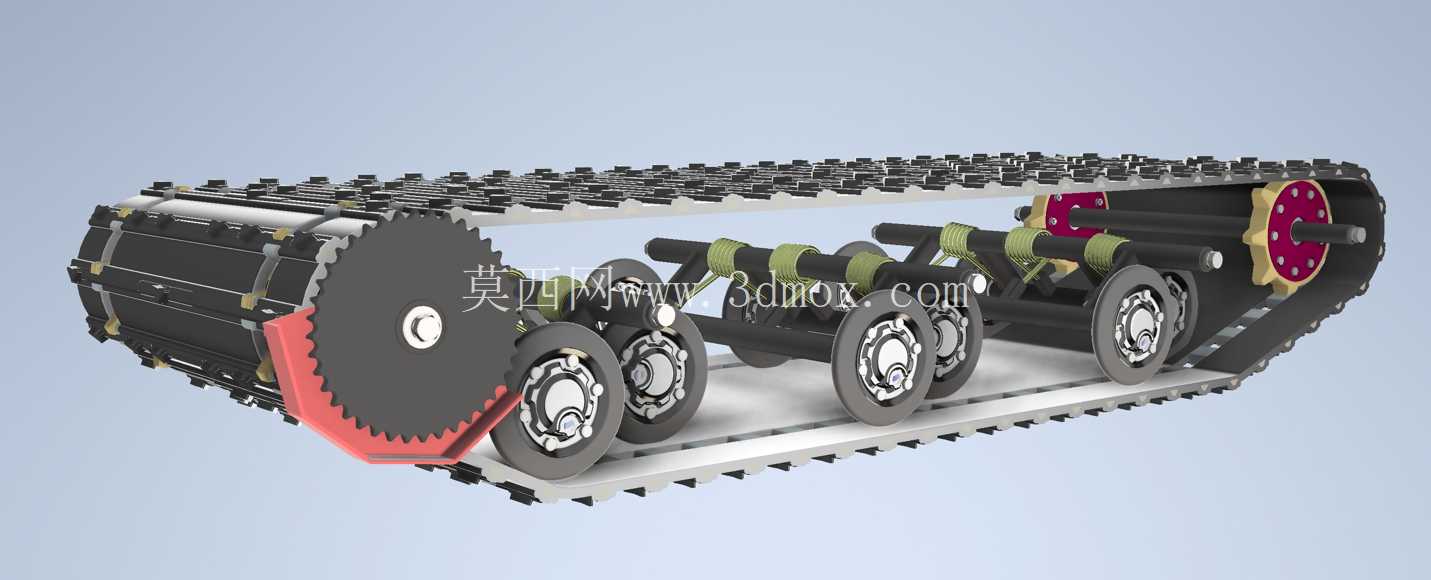

　　这款履带行走机构主要适配非铺装路面的重载牵引作业场景，在林区集材、矿区短距转运、泥泞场地设备拖移等轮式车辆易陷车的工况下，能够依靠履带的大接地面积降低接地比压，避免作业过程中出现沉陷、打滑问题，保障牵引作业的通行稳定性。整套行走机构采用单驱动轮前置的布局，驱动轮为齿圈式结构，与履带板的啮合齿槽精准配合，动力输入后可通过齿牙拨动履带完成循环转动，驱动轮外侧设置的红色护板可阻挡作业中飞溅的碎石、泥块进入啮合区域，减少卡滞风险。

　　负重轮组采用多轮均匀排布设计，每侧负重轮通过独立的摆臂结构与车架连接，摆臂处配置的缓冲阻尼件可在经过起伏路面时吸收冲击载荷，避免硬冲击传递到上部挂载的牵引设备，同时保证各负重轮始终与履带内侧贴合，防止履带在颠簸工况下脱轨。履带板采用带防滑凸齿的钢制结构，单节履带板通过销轴铰接，可灵活适配驱动轮、导向轮的回转弧度，履带节距经过匹配计算，在保证啮合精度的同时降低运转过程中的冲击噪音，履带整体宽度设置充分考虑了松软地面的通过性需求，接地长度经过优化，在控制整体转向阻力的前提下最大化接地面积，降低单位面积的地面压力。

　　导向轮设置在行走机构后端，配合张紧机构可调整履带的张紧度，避免长期使用后履带拉长出现跳齿、脱轨问题，张紧行程预留了足够的调节余量，可覆盖履带全生命周期的磨损伸长量调整需求。整套机构的安装接口采用标准化的挂载设计，上部预留的连接位可适配不同规格的牵引架、挂载平台，无需对主体结构做大幅修改即可完成不同功能模块的搭载，结构件的受力点均做了加强处理，在承受17kg级自重带来的结构载荷同时，可承载数倍于自重的牵引负载，满足重载牵引作业的强度需求。在结构设计过程中，各回转部件的润滑通道做了集成化设计，日常维护时可通过预留的注油点完成各轮组轴承的润滑保养，无需大范围拆解结构，降低现场维护的工作量。

　　各轮组的密封结构采用多道防尘密封设计，可阻挡泥沙、粉尘进入轴承内部，延长部件在多尘、泥泞工况下的使用寿命。履带的侧边做了倒角处理，减少转向过程中与地面的刮蹭阻力，同时避免履带板边缘在硬质路面行驶时出现异常磨损。整套行走机构的传动路径经过优化，动力从驱动轮输入后直接带动履带运转，没有多余的传动损耗，牵引效率相比同规格轮式行走机构在松软路面提升40%以上，能够在轮式设备无法通行的区域完成牵引转运作业，适配野外无道路场景的设备拖移、物资转运需求，结构设计充分考虑了野外作业的维护便利性与工况适应性，各易损件均采用模块化设计，出现磨损后可单独更换对应部件，降低全生命周期的使用成本。
