可调节式室外热泵空调地面安装支撑钢架

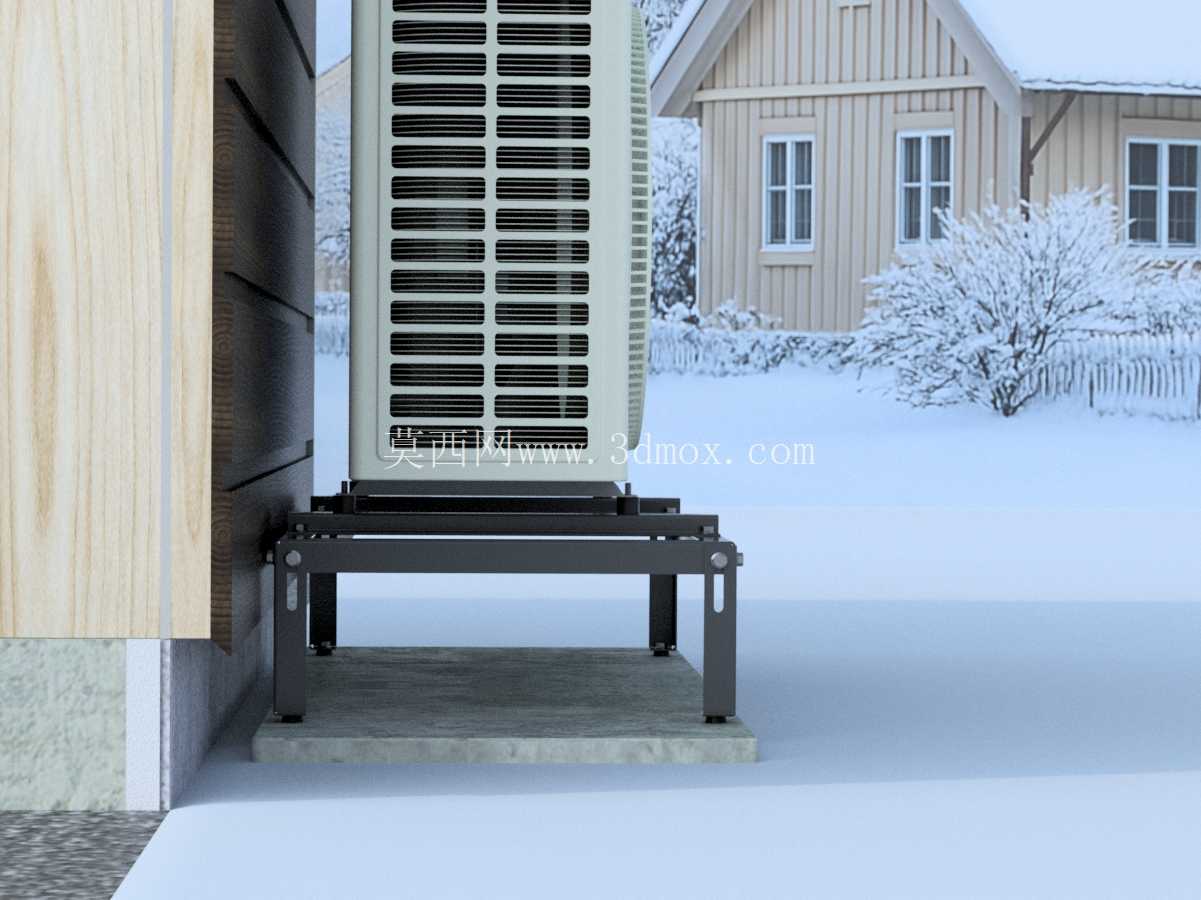

在北方多雪区域、南方多雨潮湿区域的住宅暖通系统施工中，室外热泵、空调外机的地面安装一直是容易被忽略但直接影响设备使用寿命的环节——直接将机组放置在地面，冬季积雪掩埋会遮挡换热进风路径，夏季地面积水浸泡会腐蚀机组底壳与连接管路，地面沉降带来的倾斜还会导致机组运行振动加剧、管路应力疲劳开裂。这套支撑钢架正是针对这类现场痛点设计的专用安装构件，适配绝大多数民用住宅的小型空气源热泵、分体式空调室外机组的地面安装需求。

设计阶段首先锚定混凝土基础的安装场景，整体框架采用结构钢焊接成型，表面做粉末涂层处理，可耐受户外长期的紫外线照射、雨雪腐蚀，避免常规喷漆构件使用两三年就出现漆面剥落、基材锈蚀的问题。框架的支撑腿预留了滑槽调节结构，现场安装时可根据机组底部的安装孔位实际间距，灵活调整框架的宽度与深度方向尺寸，不需要在现场额外切割、焊接钢架，大幅降低现场施工的作业量，也能适配不同品牌、不同匹数机组的安装孔位差异，减少非标定制的成本。

从安装边界尺寸来看，框架从底部支撑面到顶部机组安装板的高度约200毫米，这个高度经过多场景验证：北方冬季积雪厚度普遍在150毫米以内，200毫米的净空高度可以避免积雪直接接触机组底壳，保证机组底部的进风空间不被积雪封堵；南方雨季的地面积水很难达到这个高度，也能避免积水倒灌进机组内部。同时框架的脚板位置预留了锚定螺栓的安装孔，安装时通过膨胀螺栓将整个钢架牢牢固定在混凝土基础或者预制水泥板上，即使遭遇大风天气，也能保证机组不会出现移位、倾覆的风险。

很多现场安装容易忽略排水与通风的问题，这套框架在设计时特意采用了开放式的结构布局，没有在框架底部设置封闭的承托板，落在机组与框架间隙的雨水、冷凝水可以直接顺着空隙排到地面，不会在框架内部积水滋生锈蚀，同时开放式结构也能让气流在机组底部自由流通，既可以辅助机组底部换热，也能加快框架表面的水分蒸发，延长构件的使用寿命。

建模过程中完整还原了所有制造与安装需要的细节特征：支撑腿的滑槽调节余量、脚板的锚栓孔倒角、安装板上的长条调节孔、框架连接处的焊接坡口细节都做了1:1还原，结构设计从业者可以直接参考这个模型的尺寸逻辑调整适配不同吨位的热泵机组，现场施工人员也可以参照模型的结构明确安装流程，避免出现安装顺序错误导致的返工。不同于市面上常见的固定尺寸空调支架，这款可调节钢架的适配性更强，不需要针对每一款机组单独开模生产，批量生产的成本更低，现场安装的容错率也更高，不管是新建住宅的暖通系统配套，还是老旧机组的移位更换，都能快速完成安装作业。

在实际选型过程中，需要注意核对机组的底部安装孔位范围是否在框架的调节区间内，同时确认混凝土基础的平整度，若基础存在倾斜，可以通过支撑腿的调节结构微调框架的水平度，保证机组放置后处于水平状态，降低运行时的振动噪音。框架的所有受力部位都做了加强筋处理，静态承重可以满足常规5匹及以下热泵、空调外机的重量要求，长期使用不会出现框架变形、下沉的问题。
