拱形双开钢制飞机机库结构设计

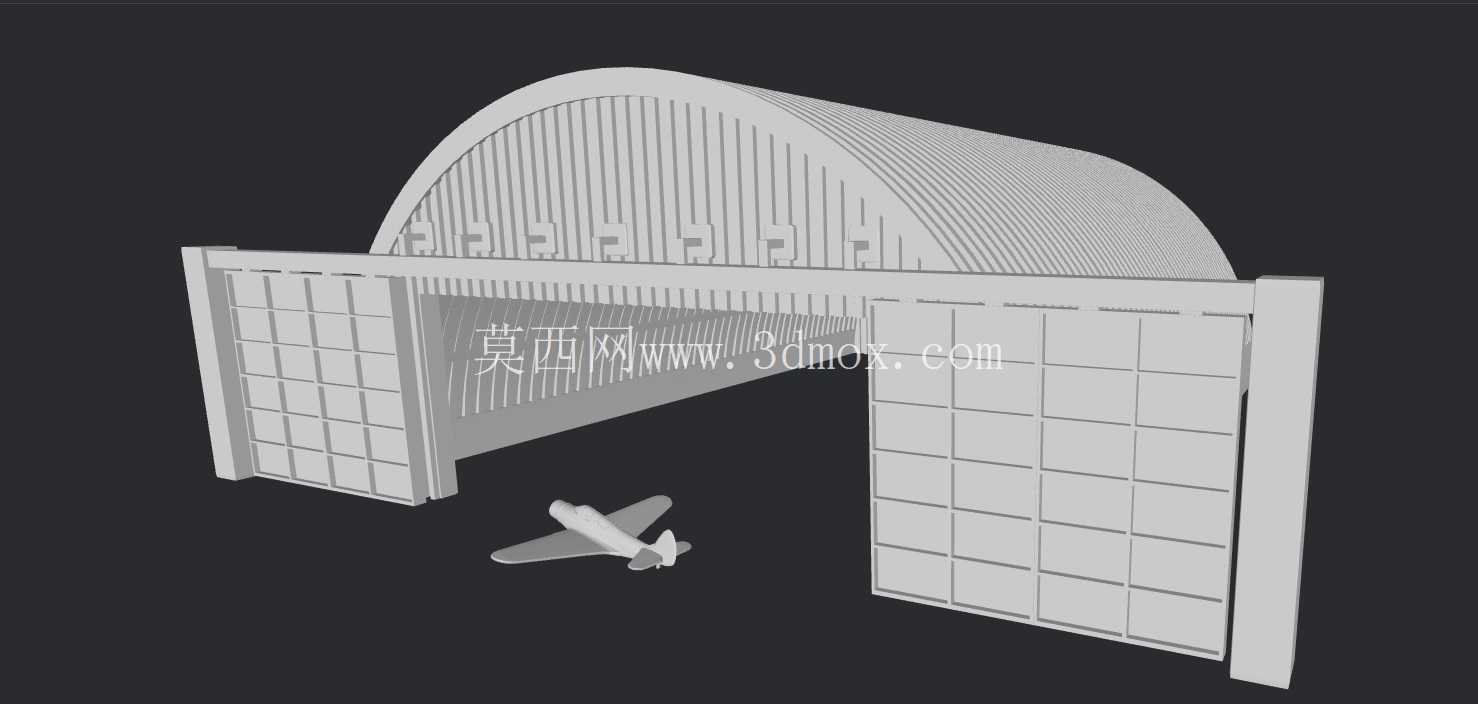

本次呈现的拱形双开钢制飞机机库结构，核心服务于通航领域小型固定翼飞机的停放、日常维保与地面防护场景，在支线机场通航站坪、私人飞行俱乐部起降点、航空科普实训场地、应急航空救援临时起降点都有明确的落地适配性。不同于大跨度民航机库的重型桁架结构，该款机库针对翼展6米以内的轻型通用飞机、航模实训机做了尺寸适配，1:700的缩放比例对应实体尺寸12米的净跨跨度，刚好覆盖单架轻型飞机的停放回转需求，不会出现空间冗余带来的建造成本浪费，也不会因净空不足导致飞机进出剐蹭。

从结构设计逻辑来看，主体采用拱形波纹钢屋盖的受力形式，这种结构的优势在于竖向荷载可以通过拱圈均匀传导至两侧竖向承重立柱，不需要在机库内部设置额外的中柱支撑，完全释放内部10米以上的通长净空，飞机拖行进出、地勤人员开展机翼检查、蒙皮清洁、起落架紧固等维保作业时，不会有结构构件形成作业阻碍。屋盖的波纹钢板结构在建模时做了等比例肋条还原，实际工程中这种肋条既可以提升屋面板的整体抗弯刚度，减少大风区域屋盖的风振形变，也能顺着拱形坡度快速排走屋面雨水，避免平屋面容易出现的积水渗漏问题，在北方降雪区域，拱形坡面也能让积雪自然滑落，降低屋盖的恒载压力。

机库的进出通道采用对开式格构钢制大门，每扇门的格构单元都做了等比例的横竖肋分隔，这种格构设计一方面可以降低大门自身的重量，减少门轴的承重负荷，降低手动开关门的操作力度，另一方面格构的镂空结构可以平衡机库内外的风压，在沿海大风区域，不会因为大门完全封闭形成迎风面的巨大风阻，导致门体变形或者整体结构倾覆。大门的开启角度可以做到90度完全贴靠两侧立柱，完全打开后通道净宽接近机库整体跨度，飞机拖入拖出时不需要反复调整角度，地勤操作的容错空间更大。两侧的竖向承重立柱采用矩形截面钢柱设计，柱脚位置做了加宽的基础连接段，实际施工时可以通过预埋螺栓与混凝土地面锚固，抵抗拱脚传递的水平推力，避免结构整体侧移。

从安装边界来看，该机库对场地的平整度要求不高，只需要在立柱位置做四个独立的混凝土基础墩，不需要做整体的混凝土地坪，在临时起降点、野外实训场地可以快速拼装落地，整体构件全部采用螺栓连接，不需要现场焊接作业，安装效率高，后期如果需要转场，也可以全部拆解后运输，重复利用率远高于混凝土结构的固定机库。机库内部的净空高度在拱顶位置达到4.5米，足够容纳轻型飞机加上尾翼的整体高度，两侧靠近立柱的位置预留了0.8米的人行通道宽度，地勤人员可以沿着通道绕飞机一周开展检查作业，不需要侧身挤过结构缝隙。

在实际使用场景中，这种小型钢制机库除了停放飞机之外，还可以兼顾小型航空器材的临时存放、航前航后的简单检查作业，格构大门如果加装透明耐力板，还可以在封闭状态下观察内部飞机状态，不需要频繁开门。结构设计时充分考虑了户外长期使用的耐候性，所有钢构件的连接节点都做了外翻设计，后期做防腐涂装维护时不需要拆解构件，直接在表面涂刷防腐涂料即可，维护成本远低于封闭桁架结构。不同于民用建筑的装饰性拱形结构，该机库的所有外形设计都围绕航空地面保障的实际需求展开，没有多余的装饰构件，所有结构件同时承担受力与实用功能，比如屋盖的波纹板既是围护结构也是承重结构，大门的格构肋既是加强筋也是风压平衡结构，完全符合工业设施的功能优先设计原则。
