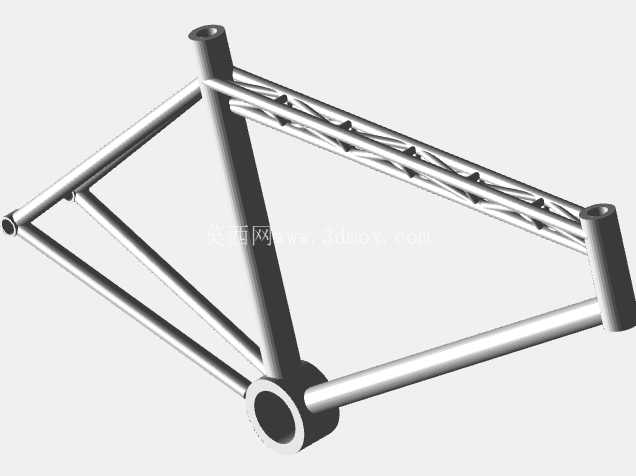

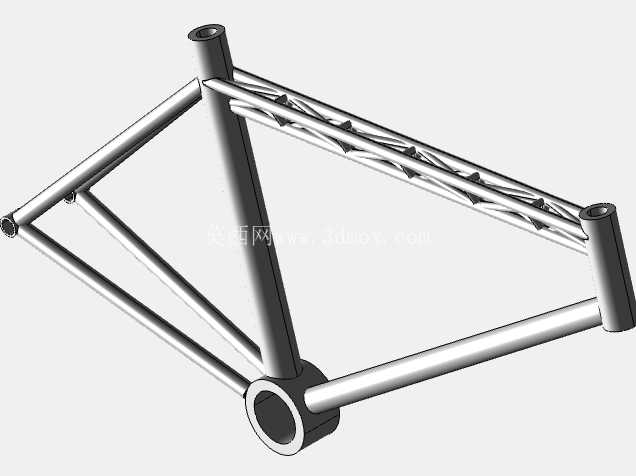

三角桁架结构自行车车架结构设计

　　日常通勤、复古定制改装以及短途休闲骑行场景中，车架作为自行车的核心承载基体，其结构强度、重量表现直接决定整车的骑行体验与使用寿命，这款采用工程桁架逻辑设计的自行车车架，跳出了传统单管菱形车架的结构思路，将多根细径金属管材以三角形排布的方式拼接成型，在控制整体重量的前提下实现了远超同重量传统车架的抗弯曲、抗扭转性能。从实际使用场景来看，这类桁架结构车架既适配追求轻量化的城市通勤代步车改装，也能满足复古定制车、特技表演车对结构刚性的特殊需求，三角形管材排布的结构可以将骑行过程中路面传递的颠簸冲击力、脚踏发力时的扭矩、载人载物时的垂直载荷均匀分散到每一根细管上，避免传统单管车架局部应力集中导致的管材变形、焊缝开裂问题。

　　设计过程中优先考虑了安装边界的适配性，头管位置保留了标准自行车前叉的安装口径，可兼容市面上绝大多数常规规格的山地车、公路车前叉组件，中轴位置采用标准压入式轴套安装位，无需额外改装即可匹配常见的方孔、花键中轴组件，后叉开档尺寸符合常规单速、变速后轮组的安装标准，坐管位置的管径也与通用规格坐管匹配，用户无需定制特殊配件即可完成整车组装。结构设计上没有采用传统车架单根厚壁管材承担主要载荷的思路，而是参考工程桁架桥、舞台桁架的受力逻辑，将每一根细管作为独立的受力单元，通过三角形稳定结构抵消各个方向的外力，管材之间的连接节点采用满焊工艺处理，避免节点位置出现应力疲劳，同时细管的排布预留了足够的走线空间，不管是安装变速线管、刹车油管还是隐藏式电池线路，都能顺着管材间隙排布，不会出现管线外露杂乱的问题。

　　外形尺寸上，整体轴距与常规城市自行车保持一致，不会因为桁架结构额外增加车身宽度，骑行过程中不会出现剐蹭裤腿的问题，车架的跨高设计适配多数身高区间的骑行者，上下车时不会出现卡裆的情况。不同于传统车架需要通过增加管材壁厚来提升强度的设计思路，这款桁架车架通过结构优化实现了强度与重量的平衡，在相同载荷能力下整体重量比传统钢管车架降低近三分之一，对于需要长时间骑行、经常需要搬抬车辆的用户来说，更低的车架重量能有效降低骑行体力消耗，搬挪车辆时也更加省力。

　　实际使用中，这类桁架结构的车架还具备不错的改装拓展性，管材之间的间隙可以方便安装水壶架、车锁支架、置物筐等配件，不需要在主管材上额外打孔破坏结构强度，三角形的镂空结构也让整车外观更具机械设计感，满足定制改装用户对外观个性化的需求。从受力角度分析，当骑行者站立发力踩踏时，传统车架的下管、立管位置会承受较大的扭转力矩，长时间使用容易出现管材金属疲劳，而桁架结构的多管排布可以将扭转力矩分散到多根斜向细管上，每根管材承受的力矩大幅降低，整体结构的抗疲劳寿命更长，在经过颠簸路面时，多根细管的微小形变还能起到一定的减震效果，过滤掉部分路面细碎震动，提升骑行的舒适度。安装适配层面，车架的后叉位置预留了标准的刹车安装座，可兼容夹器、碟刹等不同类型的刹车组件，头管的碗组安装尺寸符合通用标准，不需要特殊定制碗组即可完成前叉的转动装配，所有安装接口的尺寸公差都控制在常规自行车配件的适配范围内，组装过程中不需要进行额外的锉削、扩孔等二次加工，普通的自行车维修工具即可完成整车的组装调试。
