侧部多孔式方形腔体压铸结构件

项目分类:铸造模 发布时间:2026-07-14 ID:1198509
  • 侧部多孔式方形腔体压铸结构件
  • 侧部多孔式方形腔体压铸结构件
  • 侧部多孔式方形腔体压铸结构件

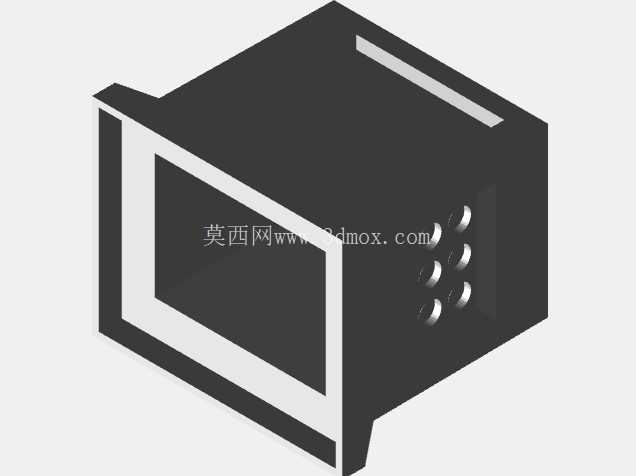

  在流体控制、小型工业介质暂存以及低压管路集成的应用场景里,这类带侧部接口的方形腔体结构是管路系统里的核心承载部件,日常会接触到低压气体、常温液态介质的暂存与分流作业,不少小型气动控制单元、低压流体分配工位都会用到同类型结构件。从结构本身来看,整体采用上宽下窄的方台形腔体设计,顶部做了外翻的边沿结构,这个边沿并非冗余设计,一方面是为了匹配上盖安装时的密封压合需求,边沿的平面度可以直接决定密封胶圈的压缩均匀度,避免安装后出现局部渗漏;另一方面,外翻边沿也能在压铸脱模时减少型腔内部的应力集中,降低厚壁位置出现缩孔的概率。

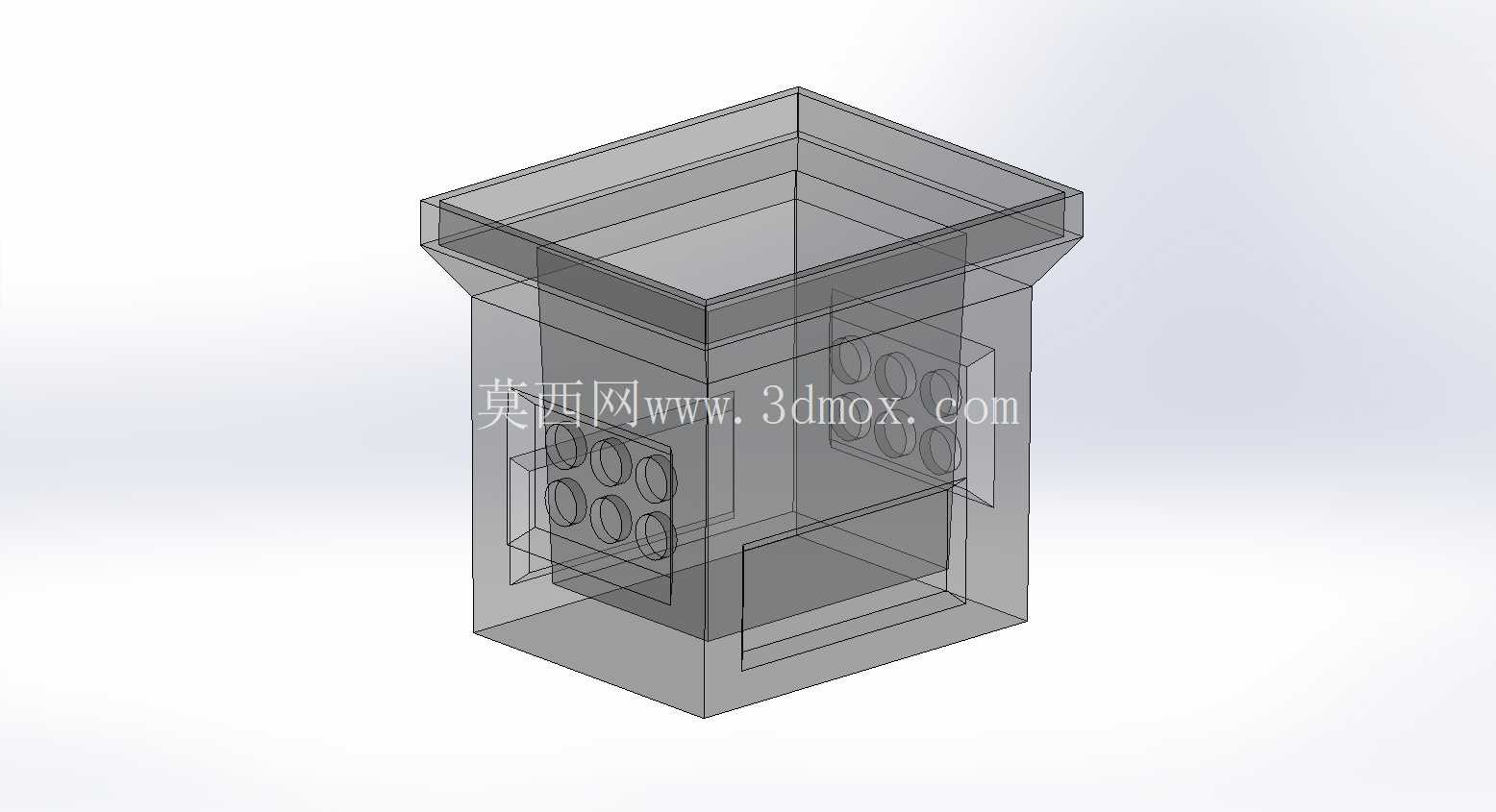

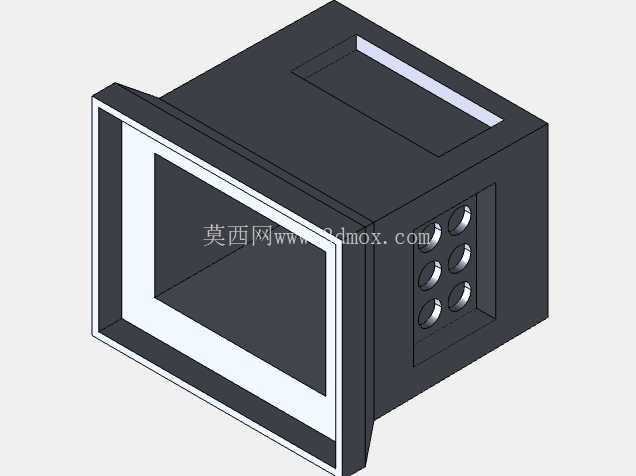

  腔体主体为中空结构,内部没有额外的加强筋,这是因为腔体本身的壁厚做了均匀化处理,所有转角位置都采用了统一的圆角过渡,既可以避免压铸时金属液填充出现涡流卷气,也能让腔体在承受内部介质压力时,应力可以均匀分散到侧壁上,不会在直角位置出现应力断裂的隐患。侧部的两组多孔阵列是这个结构的核心功能区,每组六个通孔呈三行两列排布,孔位的同轴度、孔端面的平面度都有明确的公差要求,这些孔是用来对接外部管路接头的,每个孔对应一路介质的进出,通过腔体内部的中空空间实现介质的缓冲、分配或者合流,相比单孔逐个对接的管路结构,这种集成式的多孔腔体可以大幅减少外接管路的数量,降低整个管路系统的泄漏点,同时也能缩小安装占用的空间。

  在设计思路上,整个结构完全遵循压铸工艺的成型要求,所有侧壁的拔模角度保持一致,没有出现倒扣或者无法直接脱模的结构,侧部的孔位如果采用压铸直接成型,可以减少后续机加工的工序量,要是孔位精度要求更高,也可以在压铸毛坯上预留加工余量,后续通过钻削完成精加工,两种工艺路线都能适配这个结构的生产。安装边界方面,腔体底部为平整的方形安装面,可以直接通过螺栓固定在安装基座上,顶部的外翻边沿可以匹配对应的密封端盖,侧部的孔位端面和腔体侧壁保持垂直,保证管路接头安装后不会出现偏斜,整个结构的外形没有突出的尖锐结构,在设备内部安装时不会和周边的管路、电气元件产生干涉,不管是嵌入安装在设备框架内部,还是直接固定在安装面板上,都能找到对应的固定点位。

  实际使用过程中,这类腔体结构不需要承受过高的压力,更多是承担介质的分配与暂存功能,所以壁厚不需要做的过厚,均匀的壁厚设计既能控制铸件的重量,也能让压铸时的冷却速度保持一致,减少铸件变形的概率。侧部的孔位间距做了合理的预留,保证安装管路接头时,相邻接头之间有足够的扳手操作空间,不会出现接头安装时互相干涉的情况,顶部的腔体开口尺寸足够大,既方便压铸时的型芯固定,也能在后续维护时对腔体内部进行清理,去除长期使用积累的介质杂质,避免孔位出现堵塞。
