赛车适配锥形衬套结构设计

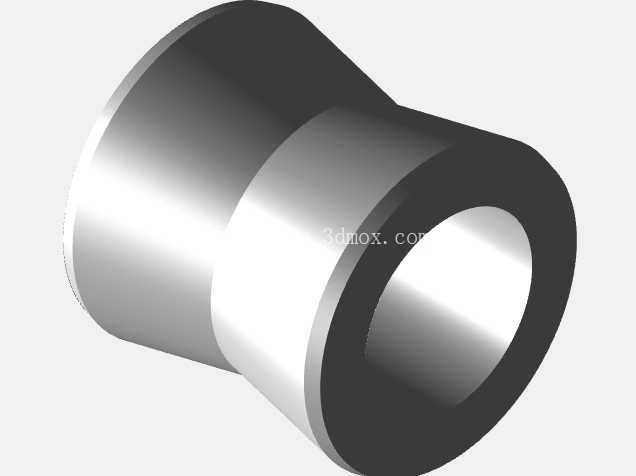

　　从结构设计逻辑来看，零件整体为空心回转体结构，内孔为等径光孔，用于穿装固定转轴，内孔的表面粗糙度需要控制在合理区间，既保证转轴穿装时的顺畅度，又能避免间隙过大导致的运行晃动；外轮廓分为三段式结构，靠近扩口端的锥面段为主要定位面，锥度取值经过反复校核，既保证安装时的导向顺滑性，又能在锁紧后提供足够的径向抱紧力，防止运行过程中出现衬套移位；中间段为等径圆柱面，用于和安装座的直孔段配合，承担主要的径向载荷；末端的窄边圆环面为轴向定位面，安装时与安装座的端面贴合，限制衬套的轴向窜动。在小型竞速赛车的传动与行走机构适配场景中，这类锥形衬套常被用于轮毂与转轴的衔接位置，承担径向定位、间隙补偿以及耐磨缓冲的核心作用。区别于常规等径轴套，该零件采用一端扩口的锥形过渡结构，扩口端的锥面设计能够在安装时自动适配安装座的锥面定位槽，无需额外加工定位台阶即可实现同轴度校准，大幅降低装配环节的调校难度，尤其适合Magnum Racing系列这类对装配精度要求高、维护拆装频率高的竞速车型。设计过程中需要重点把控几个尺寸边界：首先是内孔直径与适配转轴的公差配合，通常采用间隙配合控制在0.02mm至0.05mm之间，既保证拆装便捷，又不会因间隙过大产生运行异响；其次是锥面的锥度公差，锥度误差需要控制在±0.1°以内，否则会出现定位面贴合不严、局部应力集中的问题，长时间运行后容易出现锥面磨损、定位失效的情况；再者是衬套的整体长度，需要匹配安装座的深度，保证安装后轴向定位面能够完全贴合，不会出现衬套突出或凹陷过多导致的锁紧件受力不均。

　　从实际使用场景出发，这类衬套通常采用耐磨性能优异的TPU材质加工，也就是模型标注的TPU95材质，95硬度的TPU既具备足够的刚性支撑载荷，又有一定的弹性变形能力，能够吸收赛车行驶过程中产生的小幅振动，减少硬连接带来的冲击，同时相比金属轴套具备更好的自润滑性能，无需频繁加注润滑脂即可长时间稳定运行，非常适合越野竞速类赛车的恶劣使用环境。在建模过程中，回转体的基础特征通过旋转命令即可完成主体构建，需要注意锥面与圆柱面衔接位置的圆角处理，衔接处采用小半径圆角过渡，避免应力集中导致的零件开裂；内孔与两端端面的衔接位置同样需要做微小倒角，去除加工毛刺，同时方便转轴穿装。

　　很多新手建模时容易忽略锥面的角度公差标注，实际加工中如果锥度出现偏差，会直接导致安装时无法完全贴合，出现衬套装不到位或者锁紧后同轴度超差的问题，直接影响车轮的转动平顺性，严重时甚至会出现行驶中车轮晃动、轴承过早损坏的故障。另外，衬套的壁厚设计也需要经过载荷校核，过薄会导致衬套受挤压后变形，无法承担定位作用，过厚则会增加不必要的重量，不符合竞速赛车的轻量化设计需求，该款衬套的壁厚从锥面端到直段端采用渐变设计，锥面端壁厚更大，承担主要的定位载荷，直段端壁厚适当减薄，在保证结构强度的前提下尽可能控制零件重量。

　　在实际装配环节，安装前需要清理安装座锥面的杂物与毛刺，将衬套锥面端对准安装座推入，直到轴向定位面完全贴合，再穿入转轴并锁紧两端的固定件，锁紧过程中需要对称施力，避免衬套因单侧受力出现偏斜，导致锥面贴合不均。日常维护中，这类衬套属于易损件，当发现锥面出现明显磨损、内孔与转轴间隙过大时需要及时更换，避免故障扩大影响其他传动部件。从三维建模的角度来说，这类回转类零件看似结构简单，但每一处尺寸公差、形位公差的设定都直接影响实际使用效果，建模时不能只画外形轮廓，需要结合实际装配需求、载荷工况来确定每一段结构的尺寸参数，才能保证最终加工出来的零件能够满足使用要求。
