磨粉咖啡料仓用玻璃纤维增强塑料金属复合阀门

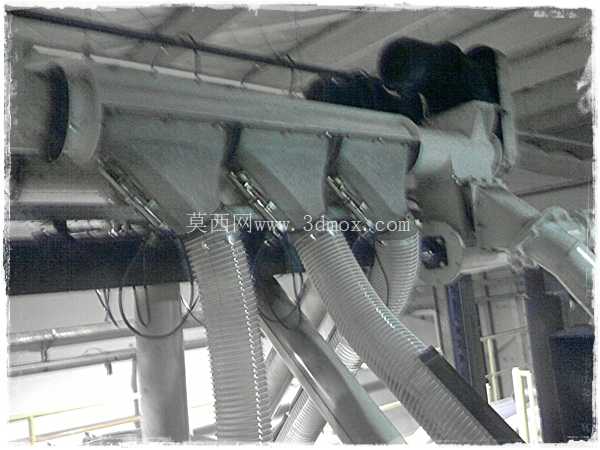

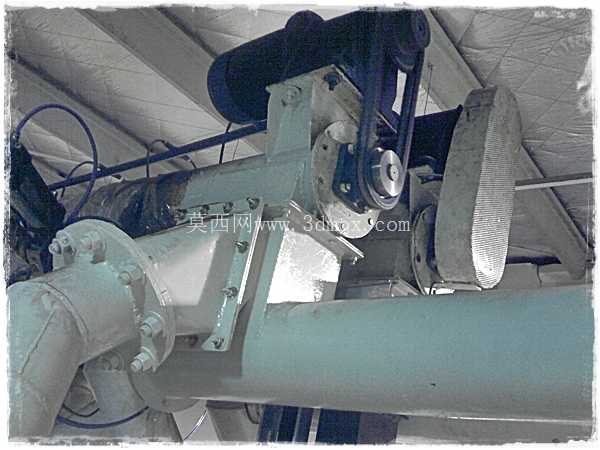

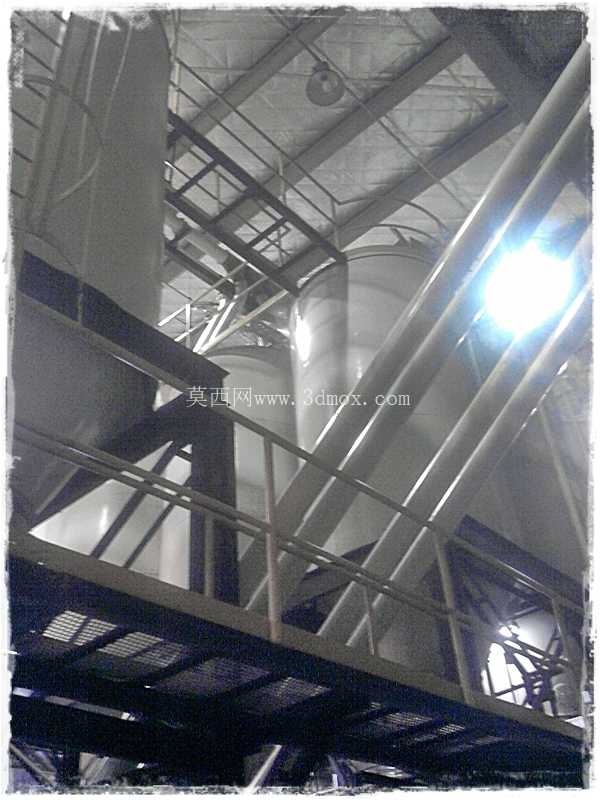

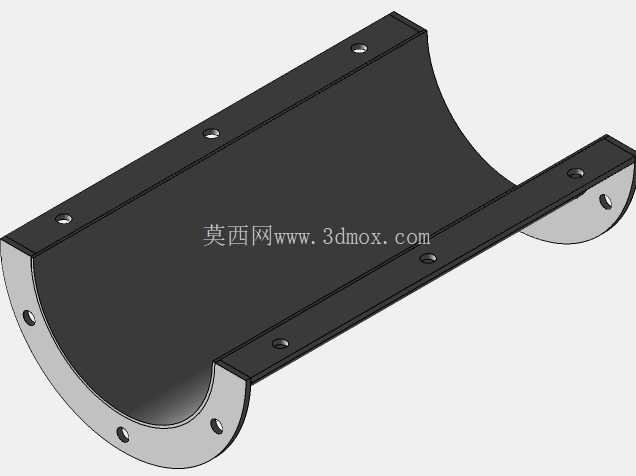

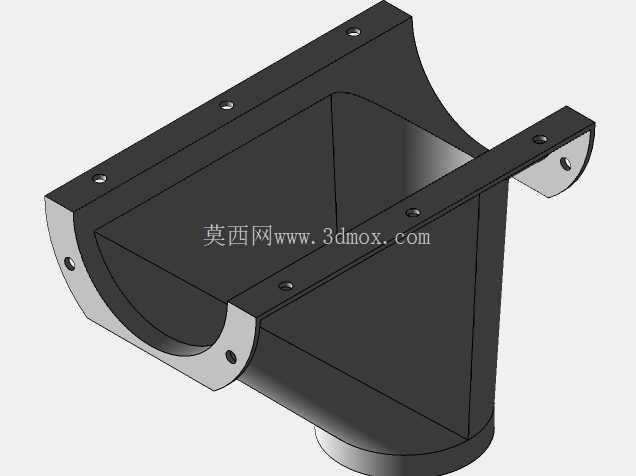

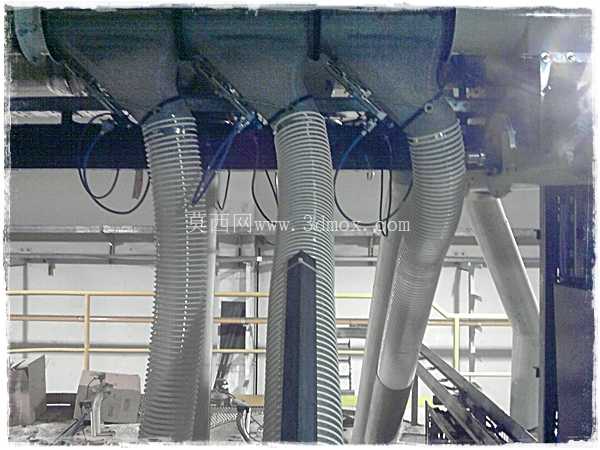

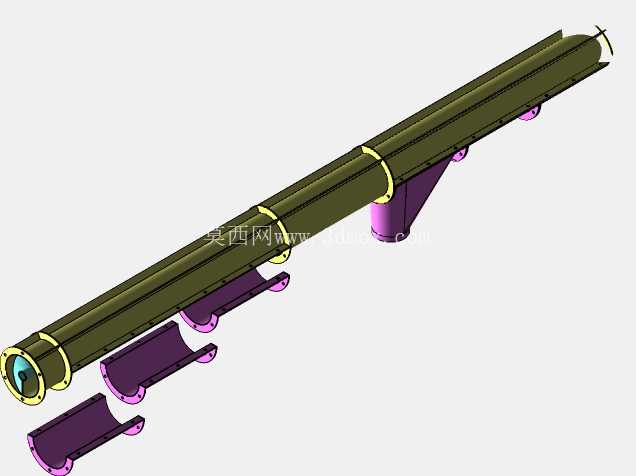

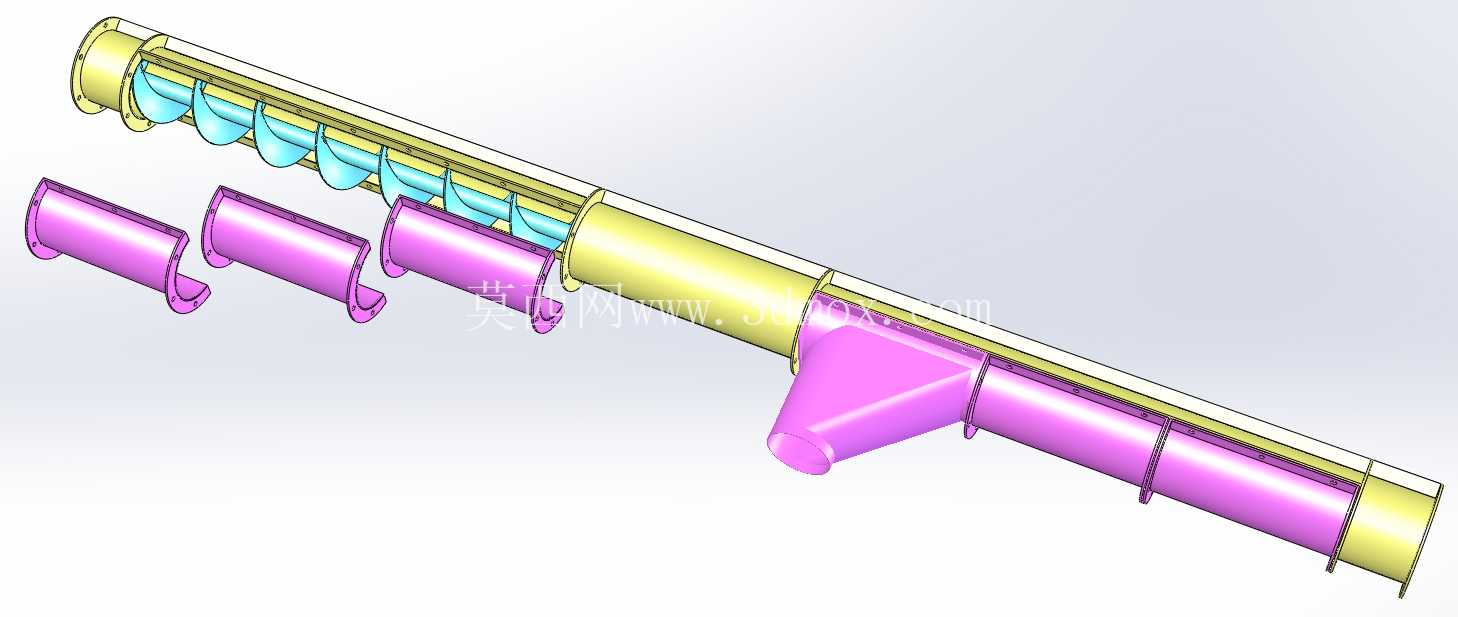

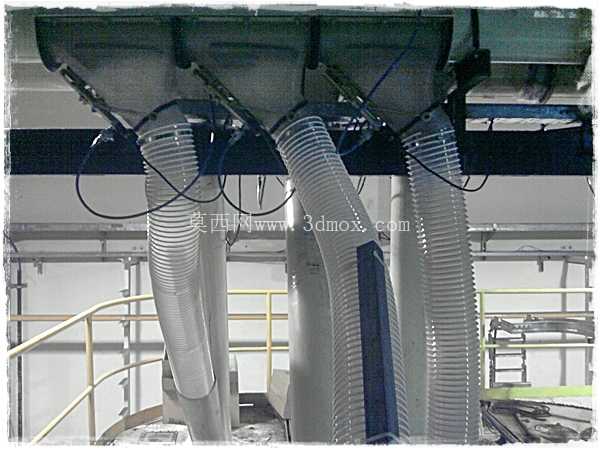

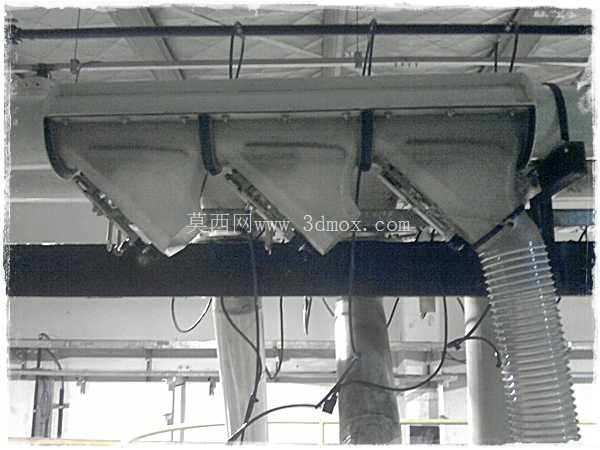

这套阀门结构主要面向食品加工领域的散料存储卸料场景，针对烘焙后磨碎咖啡粉的料仓出料环节设计，适配立式储料仓的底部安装位，解决细粉状物料在储料环节易架桥、堵料、出料流量不稳定的常见工程问题。从结构组成来看，整套装置包含阀体主体、执行驱动单元、防堵辅助组件三个核心部分，阀体过流通道采用渐扩式斜向溜槽结构，内壁做光滑过渡处理，避免咖啡粉这类含少量油脂的细粉料在转角处积料挂壁，通道入口端匹配料仓底部的标准法兰接口，出口端可对接后续的输送管道或者计量投料设备，安装时需保证溜槽倾斜角度大于物料安息角，避免粉料在阀体内残留引发霉变或者交叉污染。

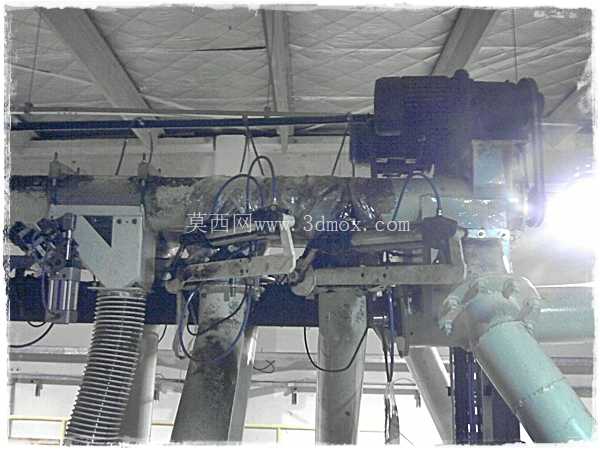

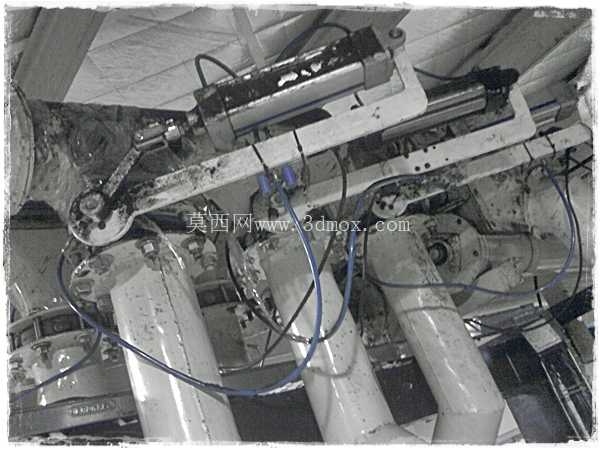

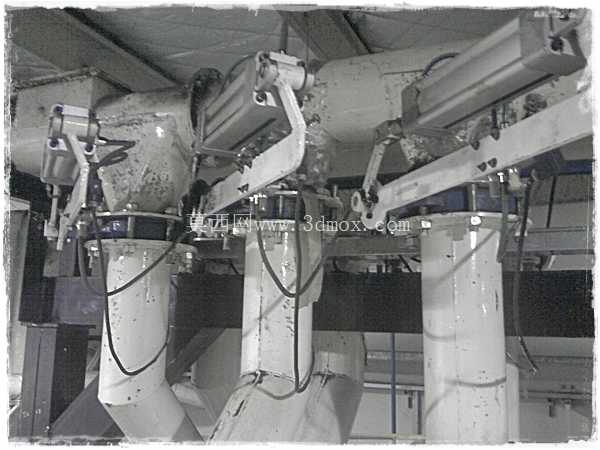

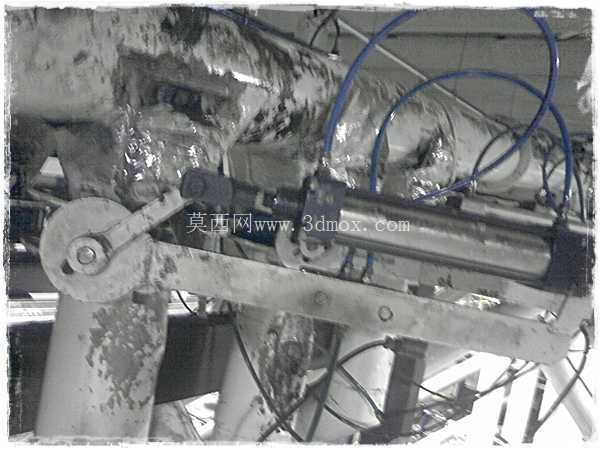

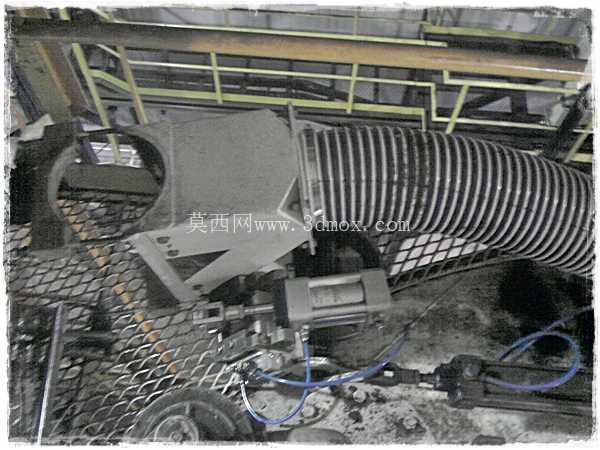

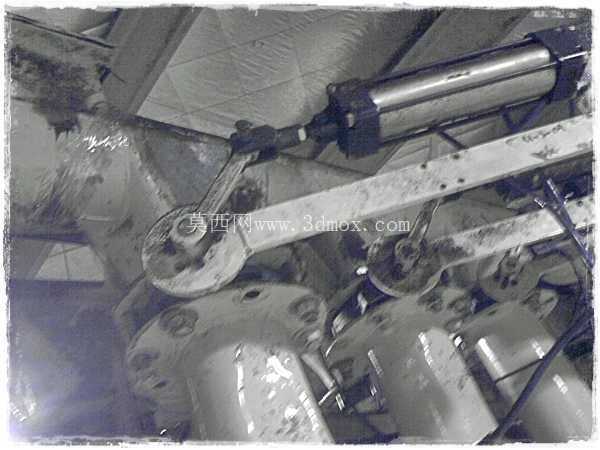

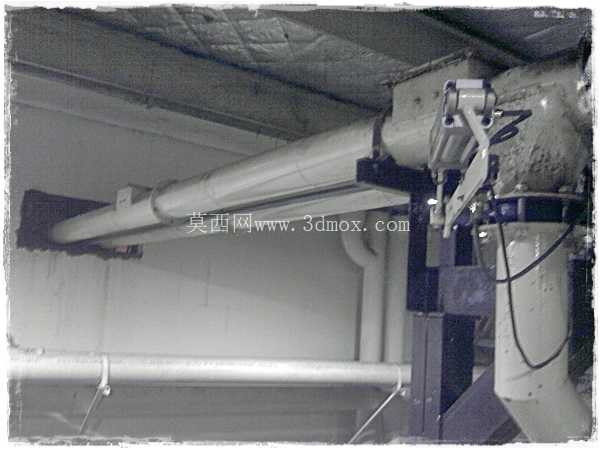

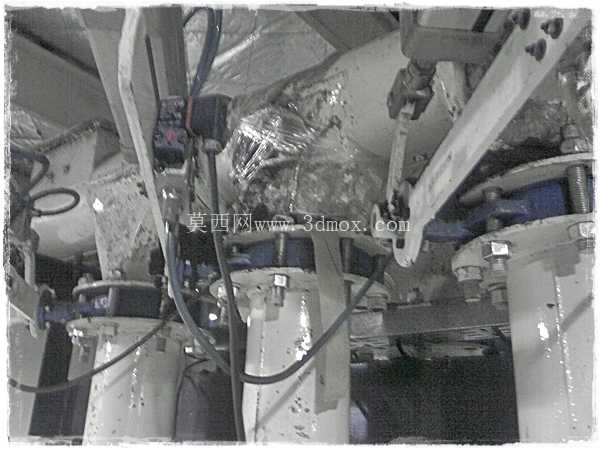

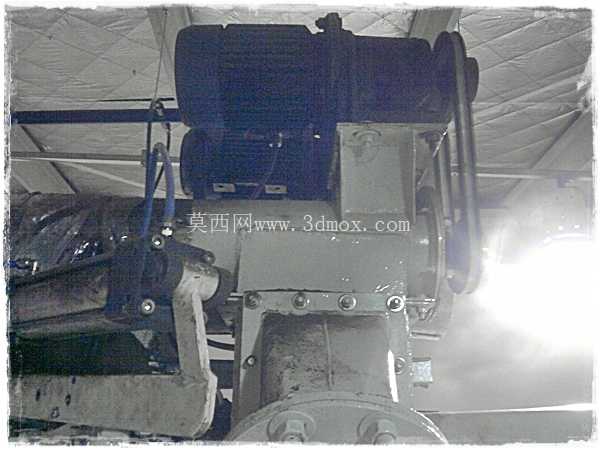

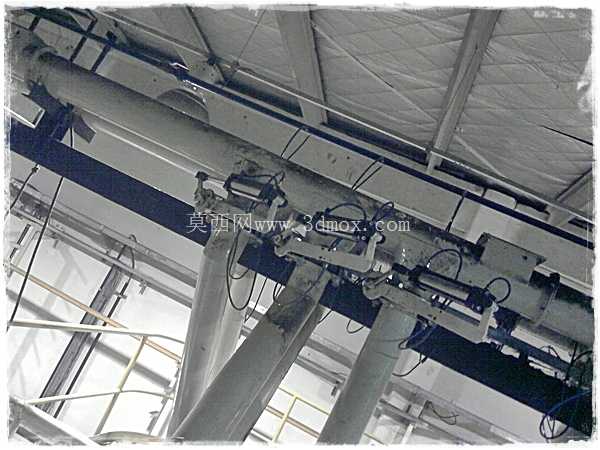

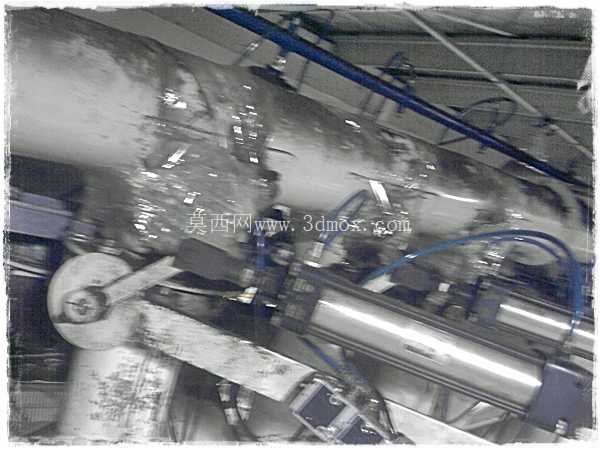

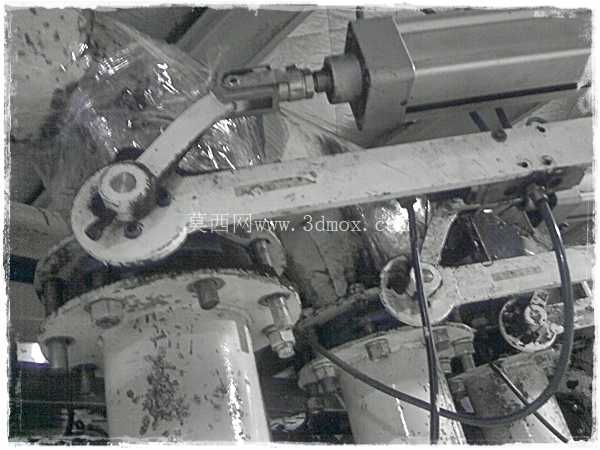

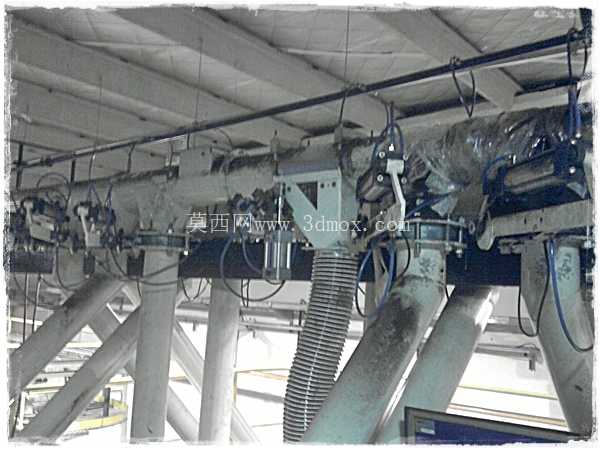

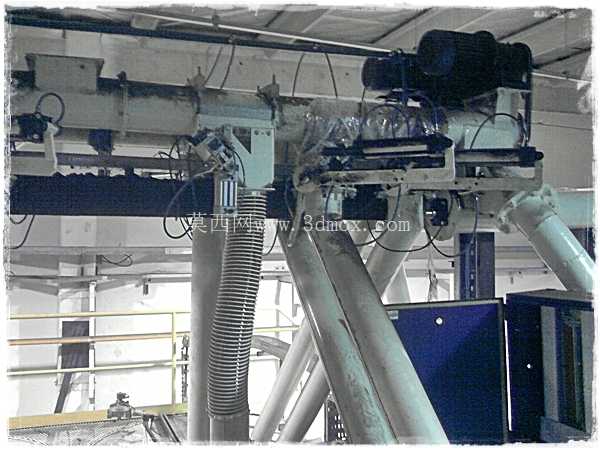

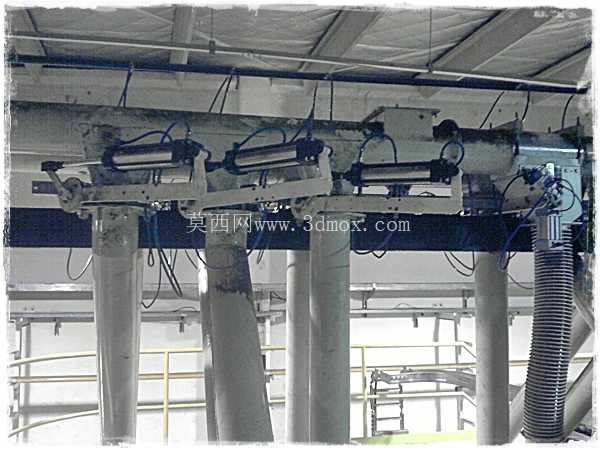

材质选型上采用玻璃纤维增强塑料与金属复合的结构方案，过流接触面使用食品级玻璃纤维增强塑料，一方面降低阀体整体自重，减少料仓底部的安装载荷，另一方面该材质表面摩擦系数低，不易粘附咖啡粉，同时具备足够的耐磨性能应对粉料长期冲刷；受力支撑部位、执行机构连接部位采用金属材质加工，保证结构连接强度，避免长期运行过程中连接位出现形变导致的密封失效或者动作卡滞。驱动部分配置大行程气动执行组件，相比常规小型气缸，大行程设计可以提供足够的启闭推力，即使阀体内出现物料压实架桥的情况，也能依靠足够的驱动力推动阀芯完成动作，同时配套的气动控制回路可接入产线的中央控制系统，实现出料动作的远程自动控制，匹配连续化生产的节拍要求。

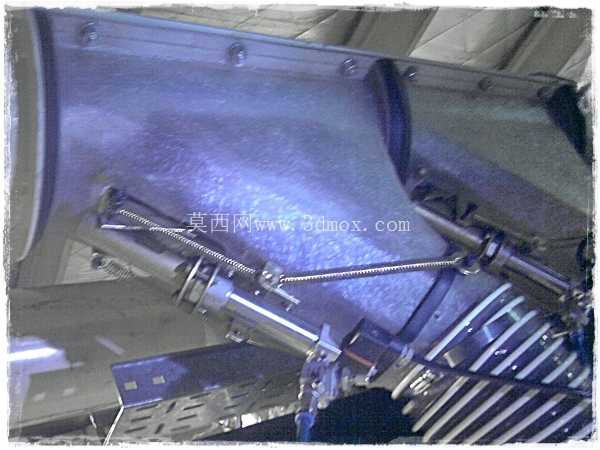

针对咖啡粉这类细粉料易堵料的特性，结构上额外设计了防堵辅助结构，在阀体易积料的位置配置了气动振打组件，当出料流量出现异常下降时，可通过振打动作击碎架桥的料拱，无需人工拆开设备疏通，大幅降低运维人员的工作量；同时阀芯的运动轨迹做了优化设计，启闭过程中阀芯会沿通道切线方向做小幅往复刮擦动作，及时清理粘附在阀门口径位置的积料，避免长期积料结块导致的阀门关闭不严、漏料问题。

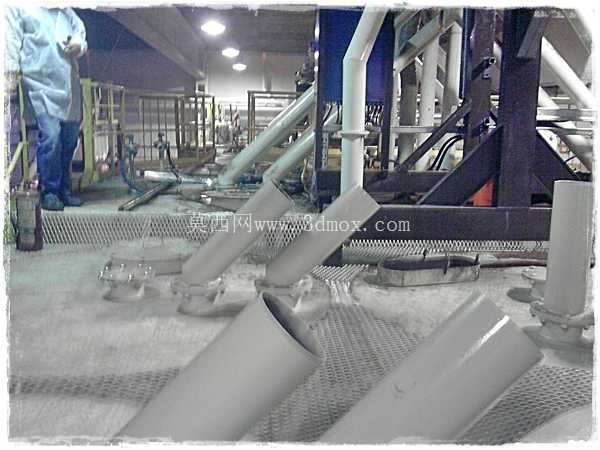

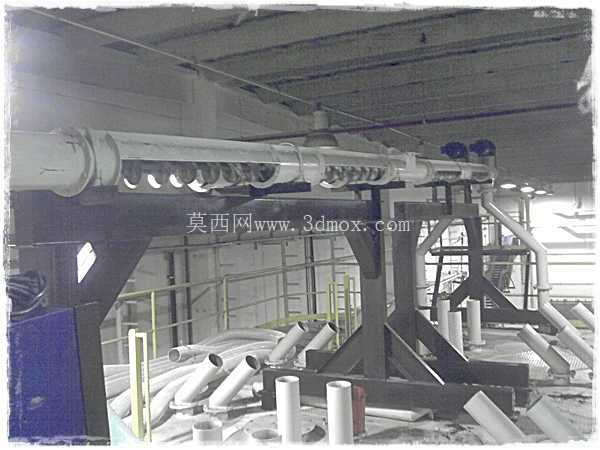

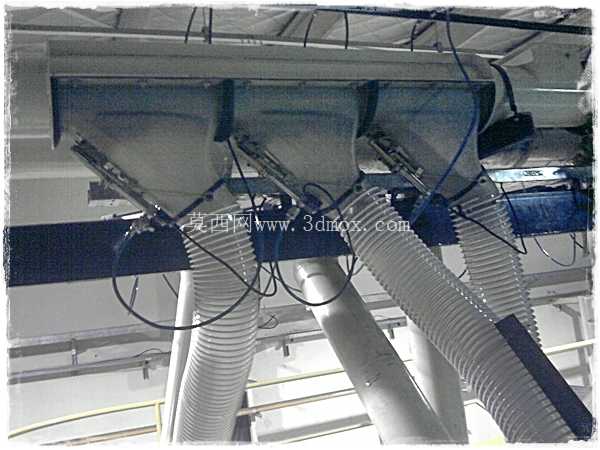

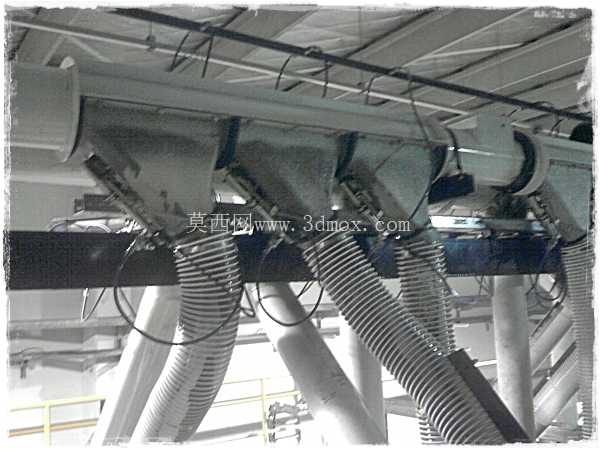

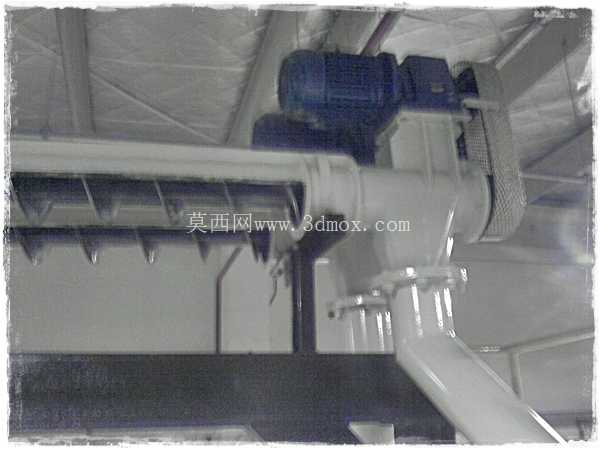

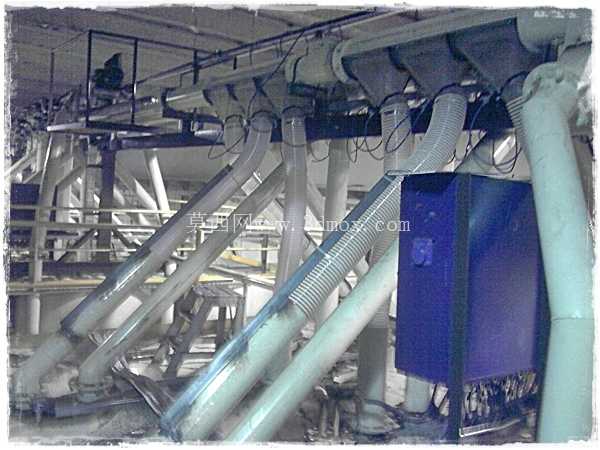

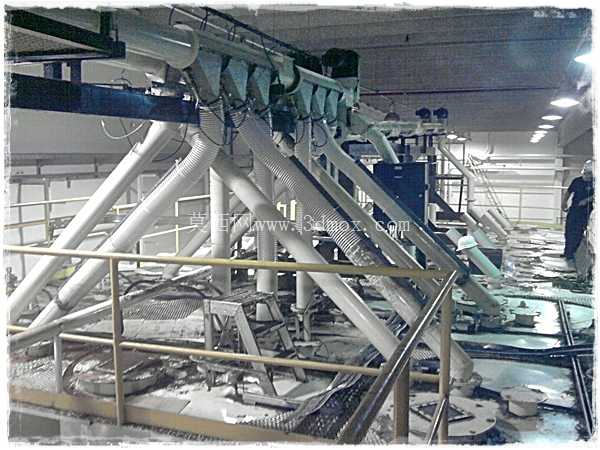

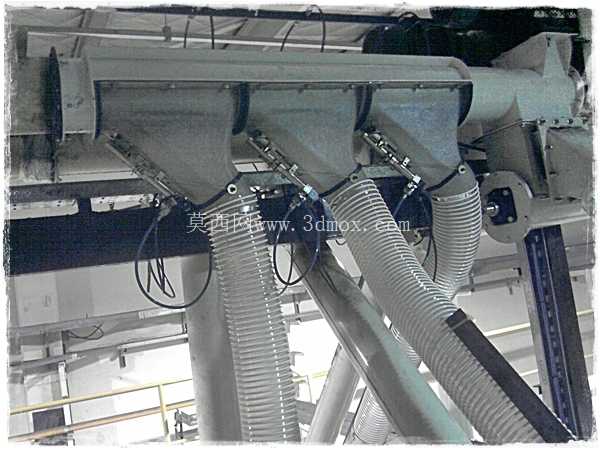

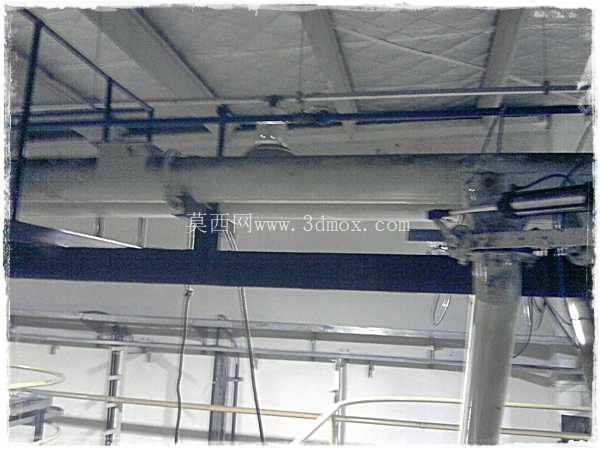

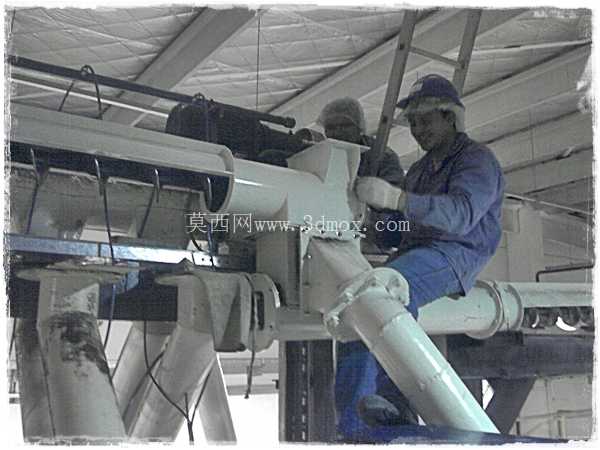

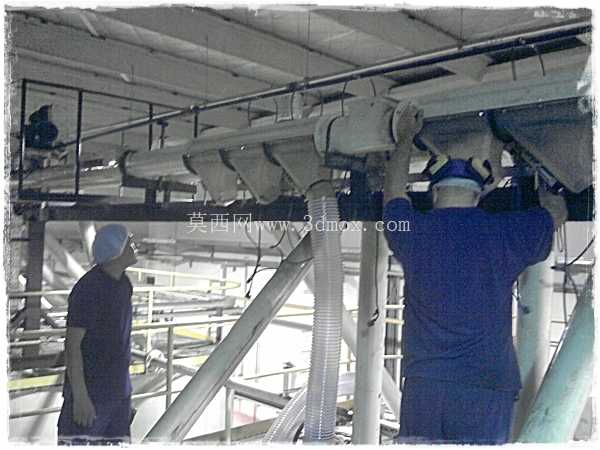

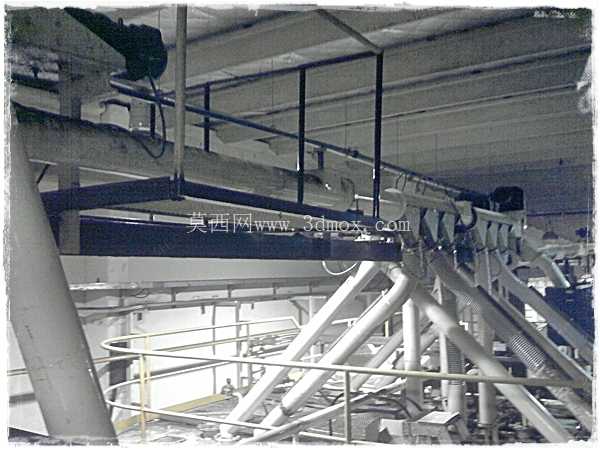

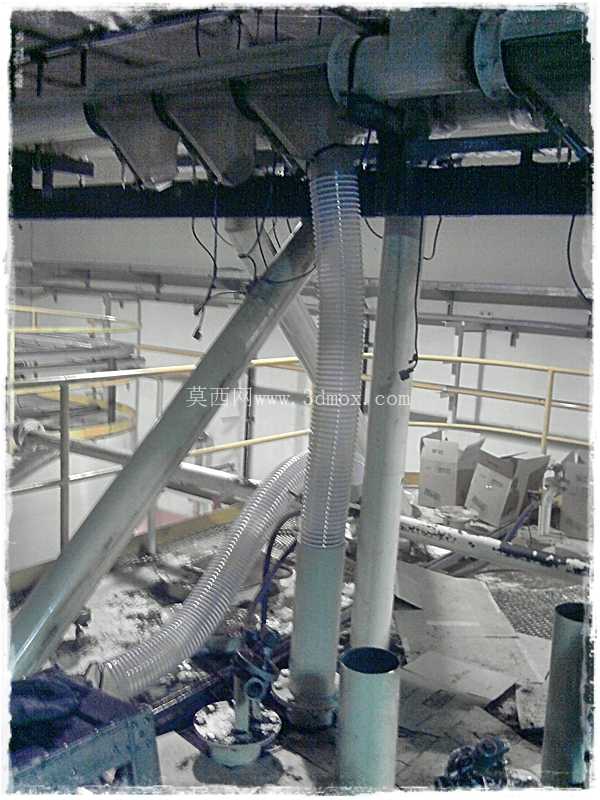

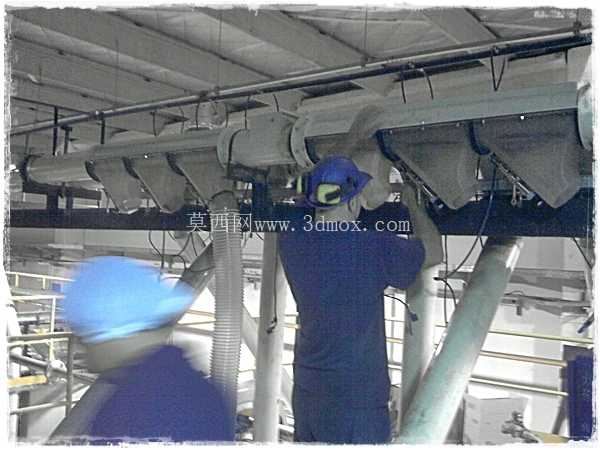

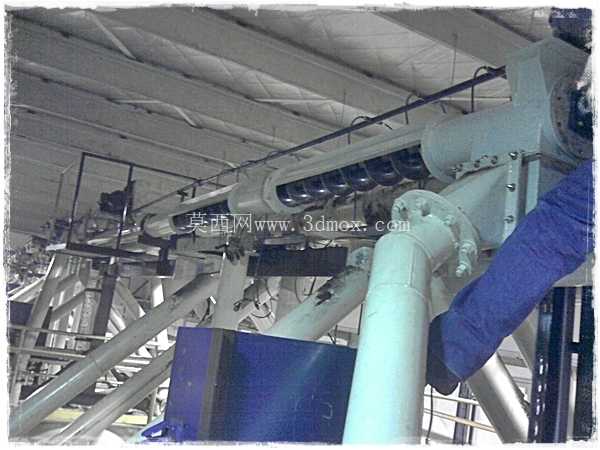

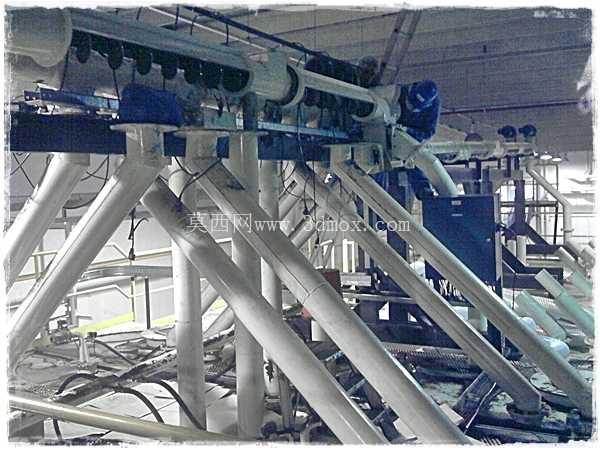

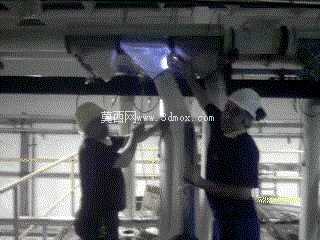

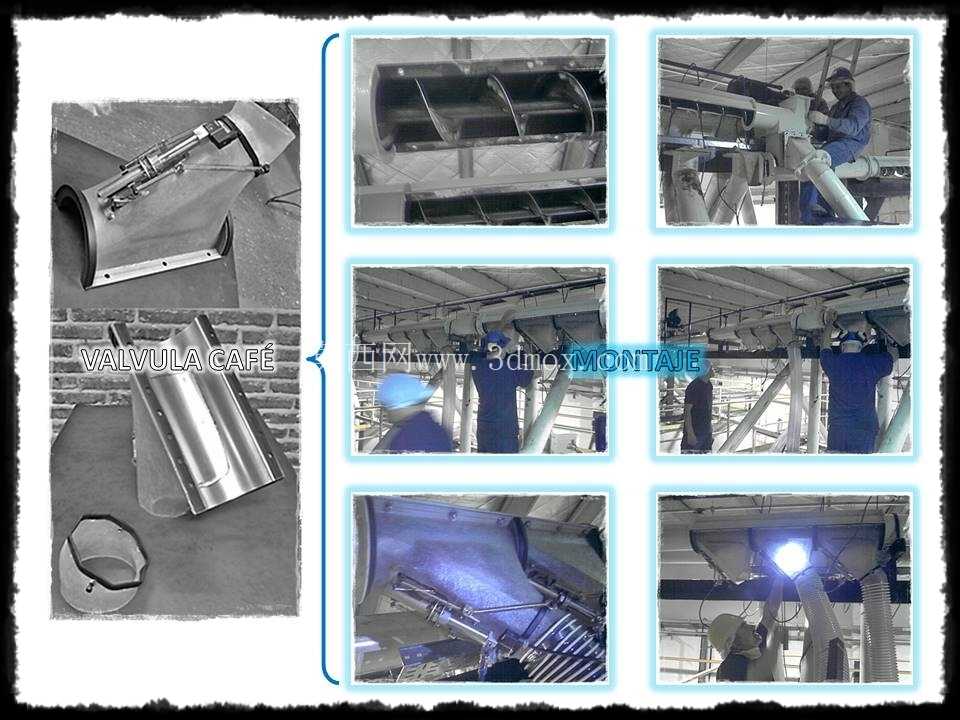

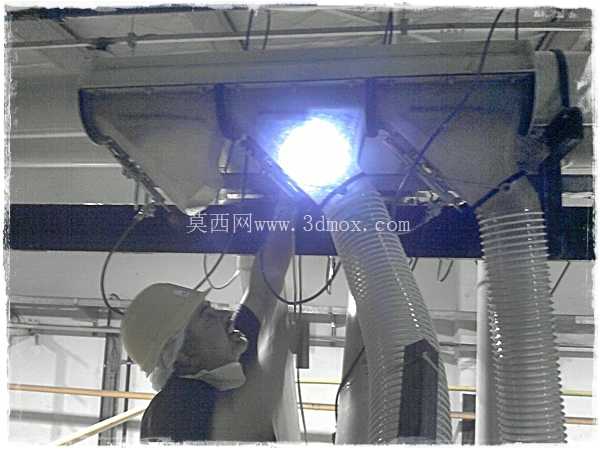

从安装边界来看，整套阀门的安装高度控制在常规料仓底部的预留空间范围内，侧面的执行机构突出尺寸经过优化，不会与周边的输送管道、操作平台产生干涉，安装时仅需匹配料仓底部的法兰孔位即可完成固定，不需要对现有料仓结构做额外改造，适配多数已投产的咖啡加工产线的储料仓改造需求。在实际应用场景中，该阀门除了用于咖啡磨粉的储料仓卸料，也可适配其他流动性相近的食品粉料、化工粉料的储料出料环节，通过调整过流面的材质适配不同物料的卫生、耐磨要求。设计过程中针对金属原型阀在使用中出现的易粘料、重量大、安装维护不便的问题做了针对性优化，在保证结构可靠性的前提下，降低了设备自重与运维难度，同时兼顾了食品加工场景的卫生要求，所有过流面无卫生死角，可快速拆卸清理，满足食品生产的定期清洁要求。
