中分门后配重式垂直升降电梯结构

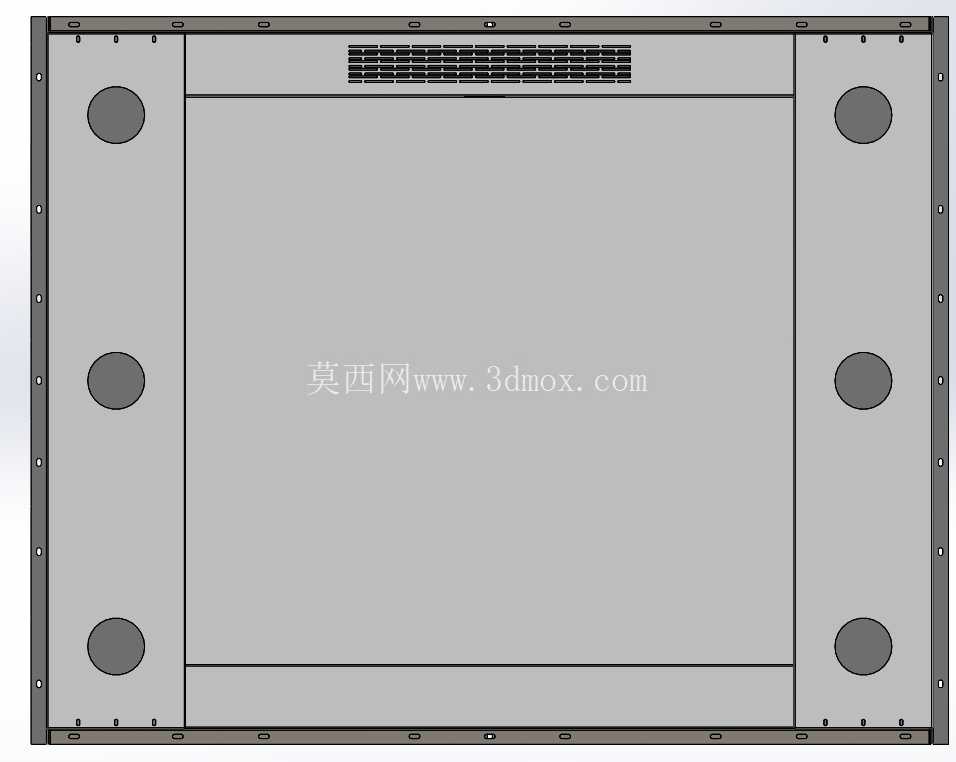

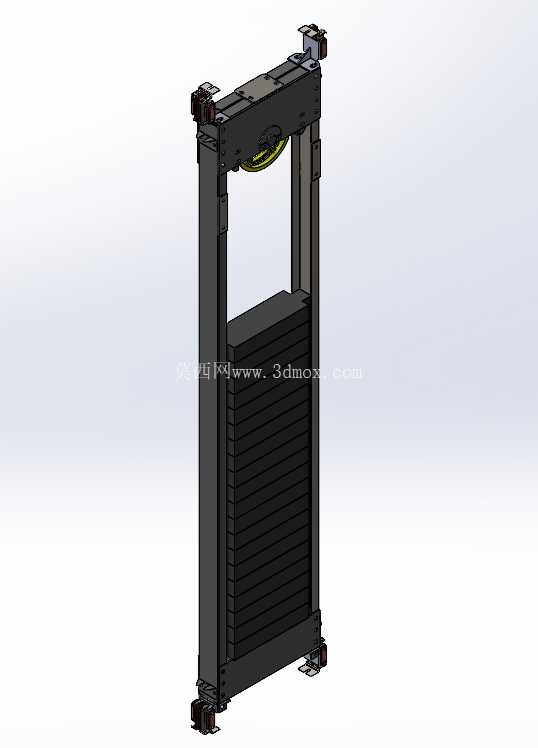

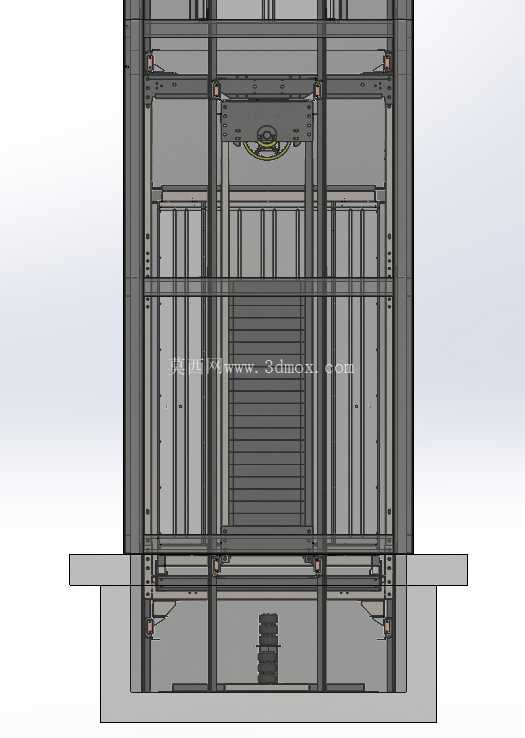

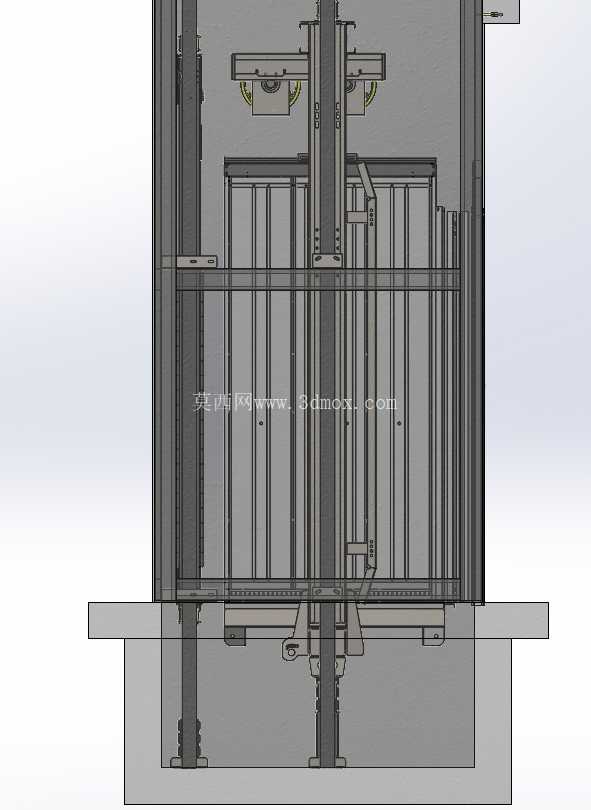

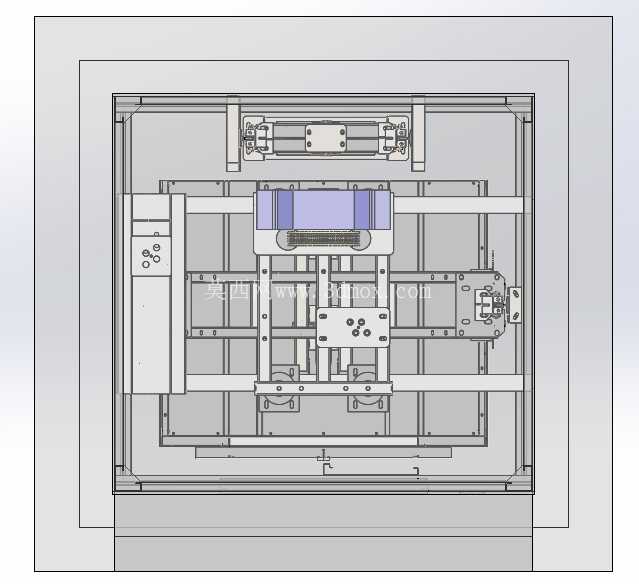

　　这款中分门后配重结构的垂直升降梯，主要适配低层商用建筑、小型工业厂房、自建多层楼宇的垂直人员及轻载物料运输场景，区别于常规旁开、中分双折门的梯型，后配重的布局形式能最大化压缩井道的横向占用空间，在井道面宽有限的安装场景下，能留出更充裕的轿厢净宽尺寸，方便小型推车、标准尺寸货箱的进出。从结构设计逻辑来看，后配重的布置将配重块设置在轿厢运行轨迹的后侧，导轨系统分为两组轿厢主导轨与一组配重副导轨，主导轨采用适配中低速运行的T型导轨结构，安装基准面与井道后侧墙体预留的安装间距经过精准核算，既保证配重块上下运行时不与轿厢后侧结构、井道附属部件产生干涉，也能让曳引机的悬挂点受力更均衡，减少偏载带来的导轨磨损问题。

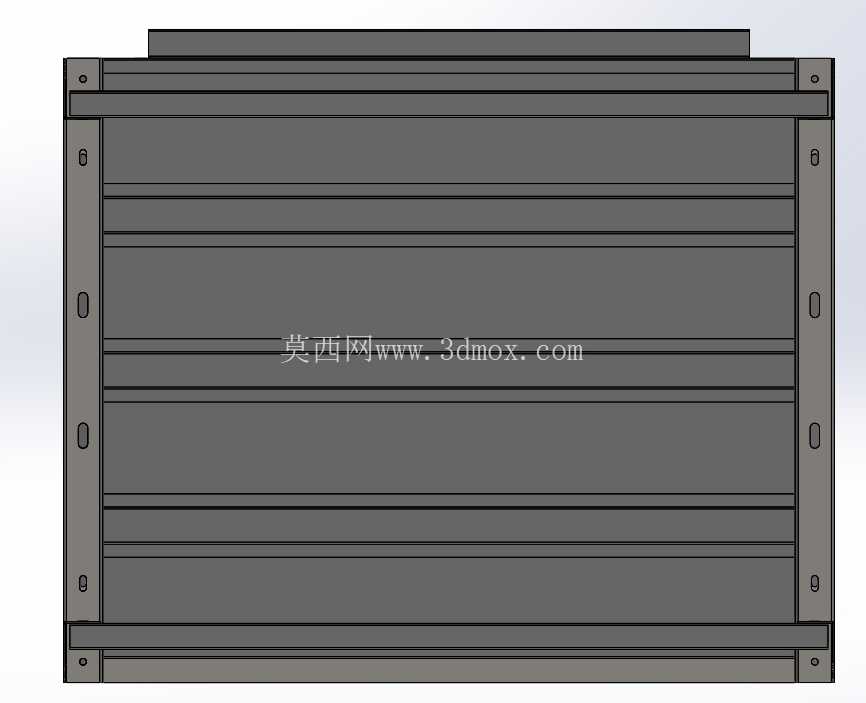

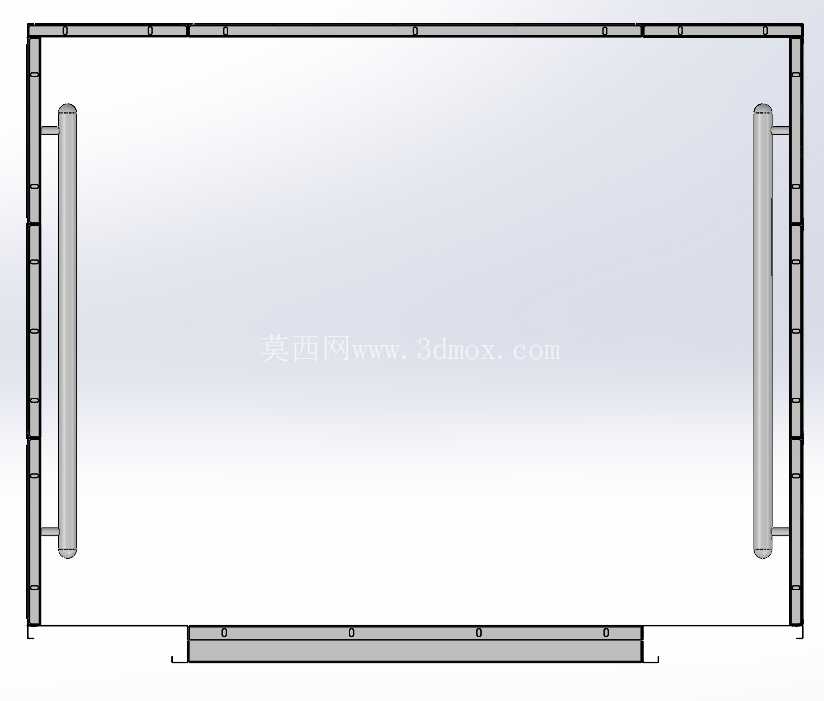

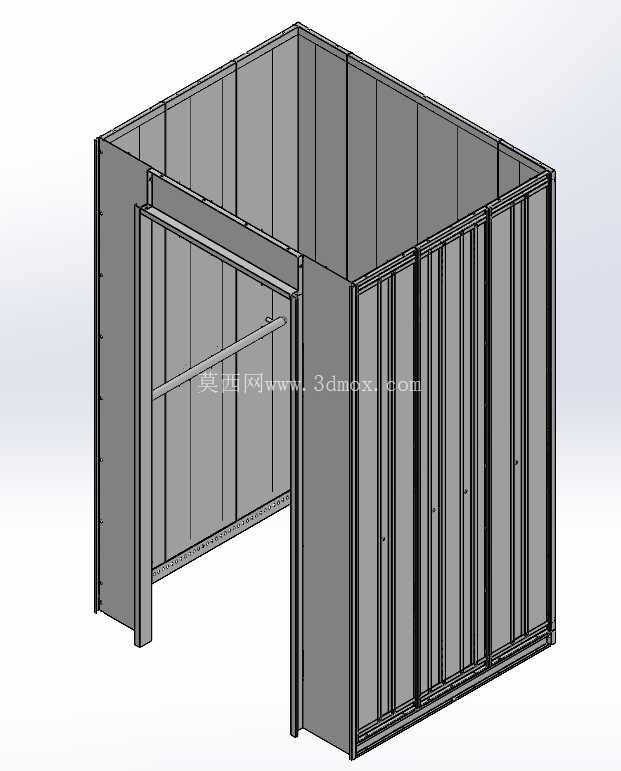

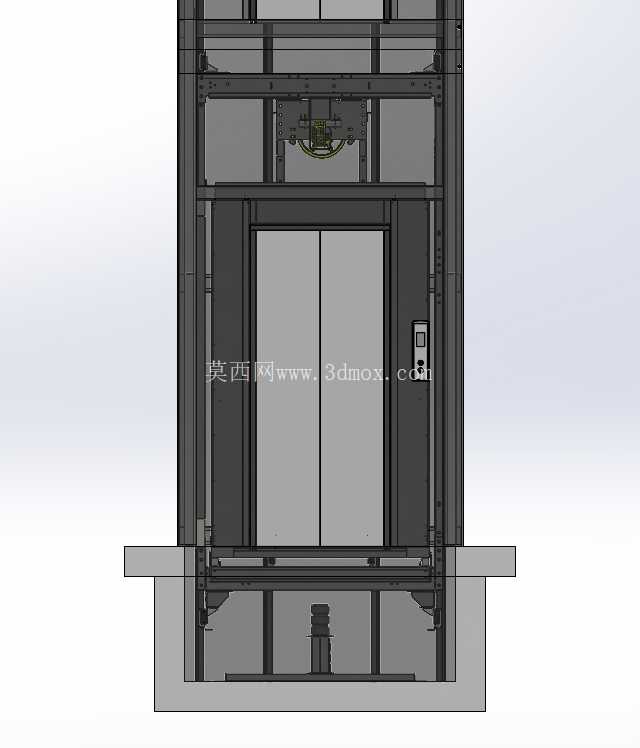

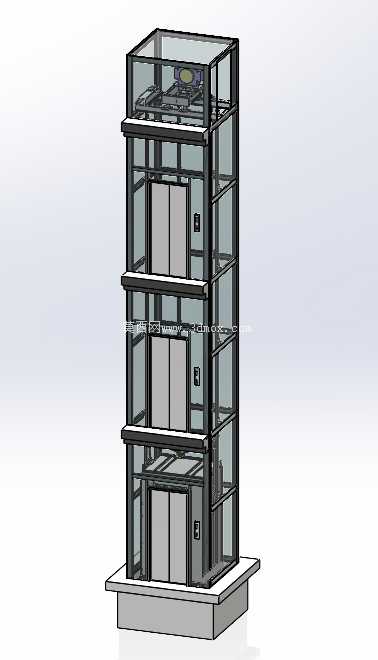

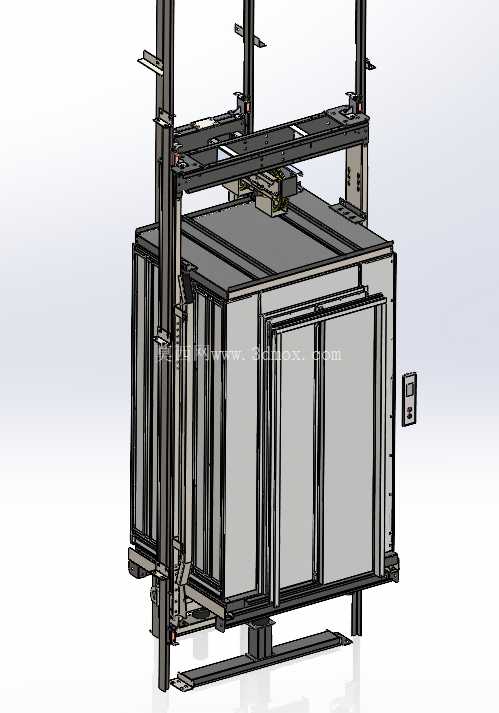

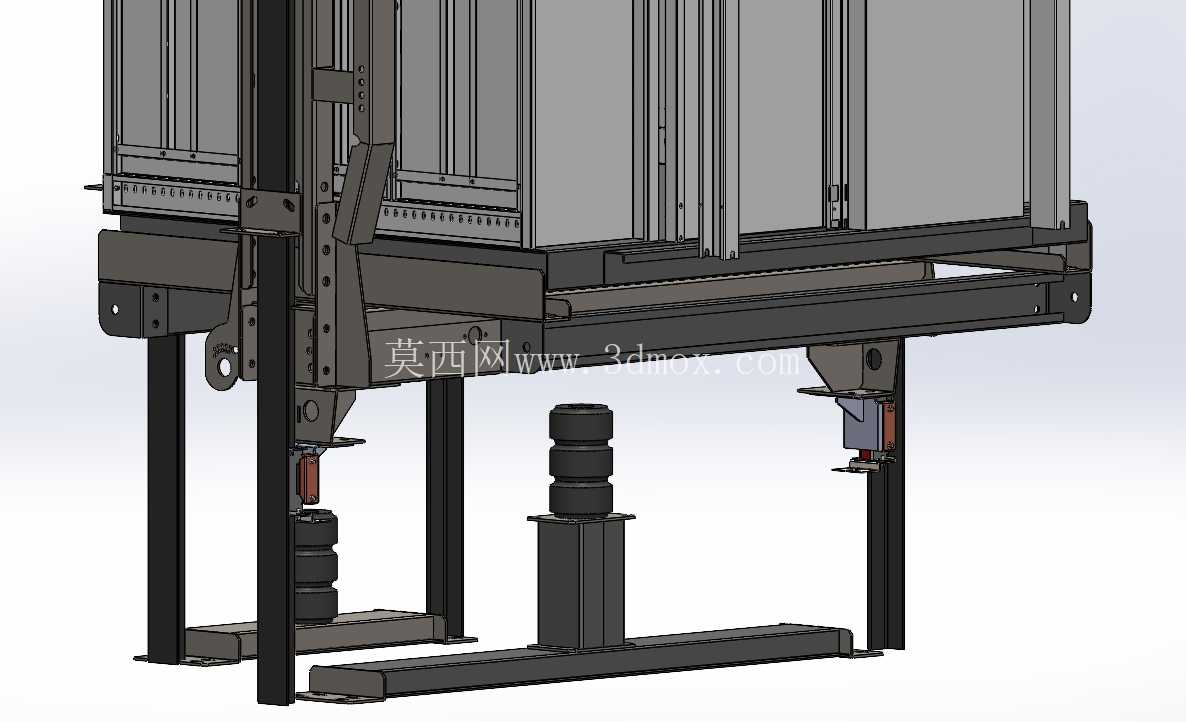

　　轿厢部分采用中分门设计，门机系统安装在轿厢顶部的门机横梁上，两扇门页同步反向开合，开合行程覆盖整个轿厢入口宽度，相比旁开门结构，人员进出的通行宽度利用率更高，不会出现单侧门页收纳占用轿厢侧边空间的问题。井道框架采用模块化的型材拼接结构，外覆透明防护面板，既可以作为观光梯使用，也方便日常运维人员直接观察内部部件的运行状态，底部的承重基座采用加厚钢板焊接结构，预留了与建筑地面预埋螺栓连接的安装孔位，基座的水平调节结构可以在安装时抵消地面施工的平整度误差，保证整个梯体的安装垂直度符合运行要求。

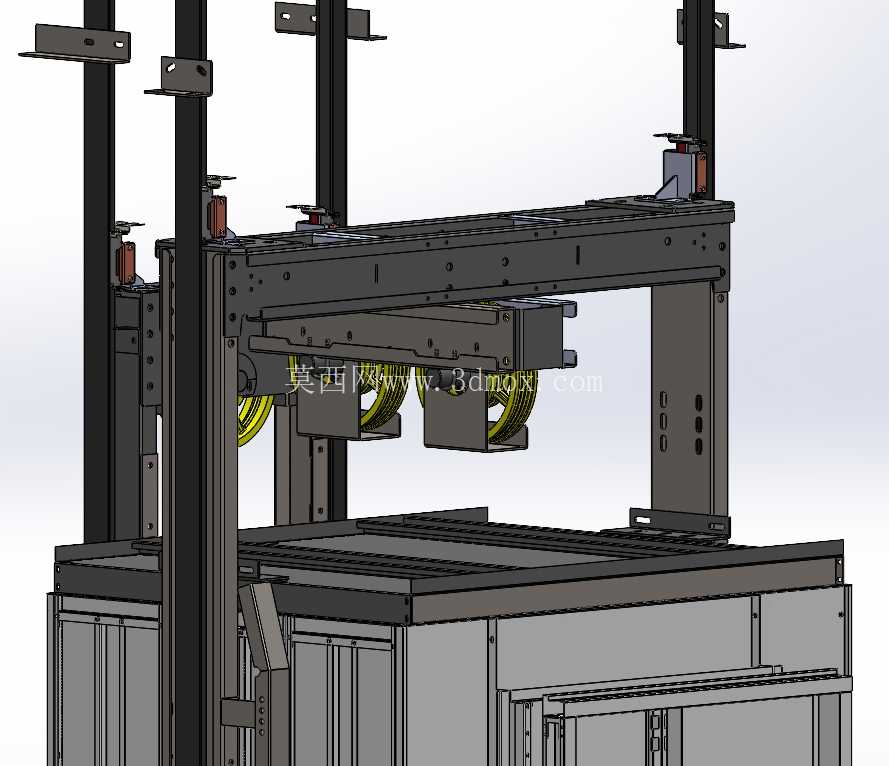

　　从安装边界尺寸来看，该结构的井道外轮廓尺寸适配常规3-4层的低层建筑层高，每层的停层门位置预留了与建筑楼层平台对接的门槛安装位，门槛高度与楼层完成面齐平，避免出现高低差绊倒通行人员的风险。顶部的机房区域整合了曳引机、限速器、接线端子排等核心部件，无需额外设置独立的顶层机房，能降低建筑顶部的结构施工成本，顶部的防护框架做了防雨密封结构设计，若安装在室外半开放场景，也能避免雨水渗入内部电气部件。在功能特性上，该结构的配重块重量经过精准匹配，与轿厢自重加额定载重的重量差控制在曳引轮摩擦力的安全阈值内，既可以降低曳引机的输出功率，也能在制动系统触发时提供足够的摩擦阻力，防止溜梯风险。

　　轿厢内壁预留了操作面板、楼层显示装置的安装位，侧边的安全触板触发机构与门机系统联动，当门页开合过程中碰到障碍物时会自动反向开门，避免夹人夹物。导轨的安装支架采用可调节的长圆孔设计，现场安装时可以根据井道的实际施工误差微调导轨的垂直度与间距，降低现场安装的加工难度，不需要在现场对支架进行二次焊接切割，减少安装工序的耗时。整个结构的受力路径经过优化，轿厢运行时的载荷通过导靴传递到主导轨，再通过导轨支架传递到井道框架与底部基座，配重侧的载荷通过副导轨同样传递到主框架结构，整体框架的型材截面尺寸经过载荷校核，在额定载重下的形变量控制在安全范围内，不会因为长期运行出现框架变形导致的卡轨问题。层门部分采用与轿厢门同步的联动结构，当轿厢到达平层位置时，门机带动轿厢门开合的同时，通过联动拨叉带动层门同步开合，层门设置有机械锁止结构，在轿厢未到达平层位置时层门无法从外部打开，避免人员坠落井道的安全风险。
