可移动不锈钢工业搅拌装置结构设计

这款可移动搅拌装置主要面向食品加工、精细化工、日化配料等中小批量物料混合场景，适配敞口配料桶、小型反应罐的作业需求，解决固定安装搅拌设备无法跨工位转场、小批量多品种生产换线效率低的实际痛点。整机采用304/316不锈钢作为主体结构材质，接触物料部分全部做镜面抛光处理，无卫生死角，满足食品级、医药级生产的洁净要求，也可适配弱腐蚀性化工物料的搅拌作业。

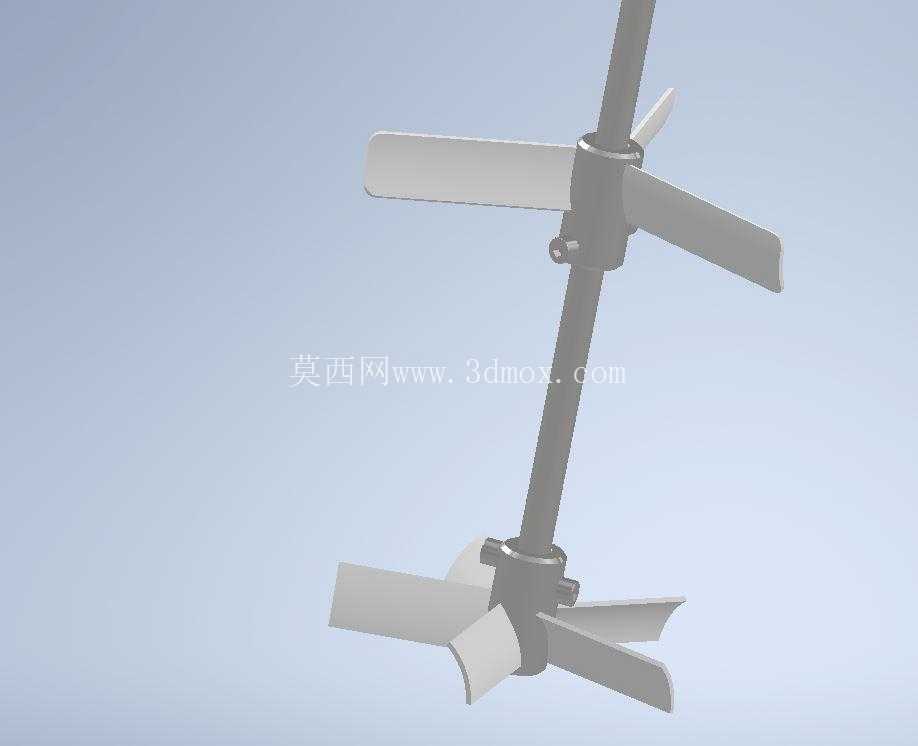

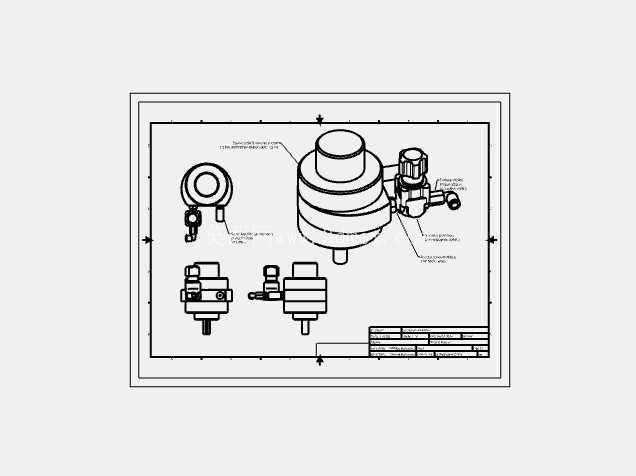

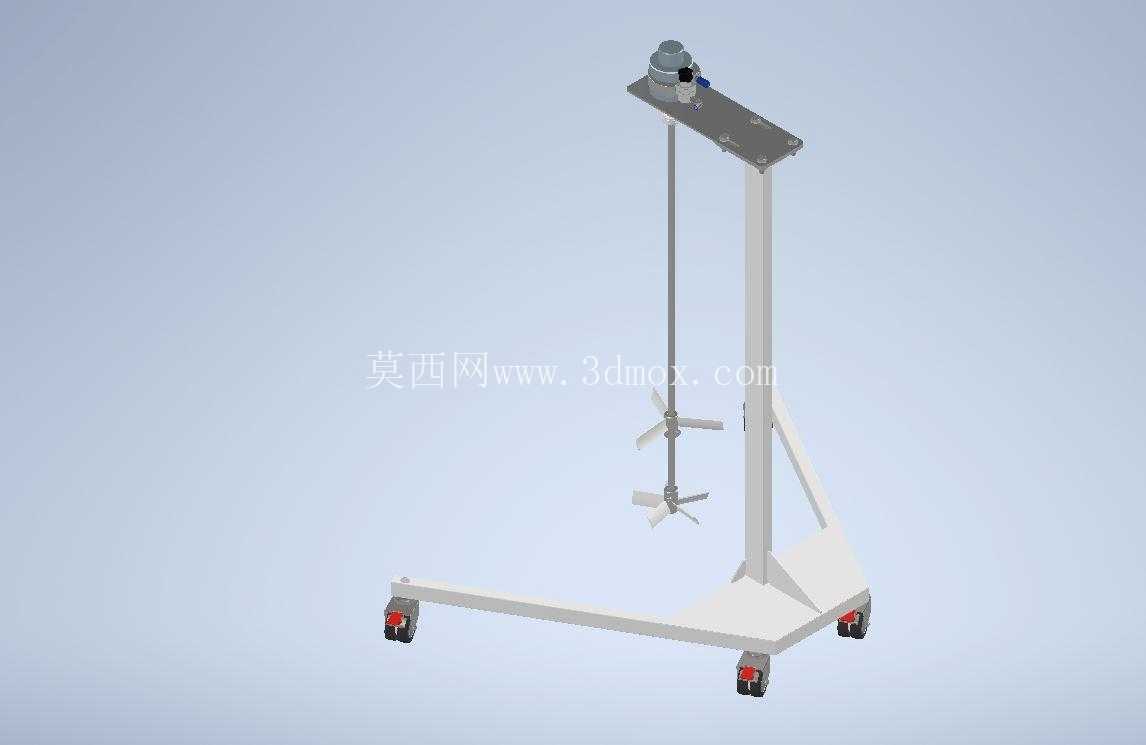

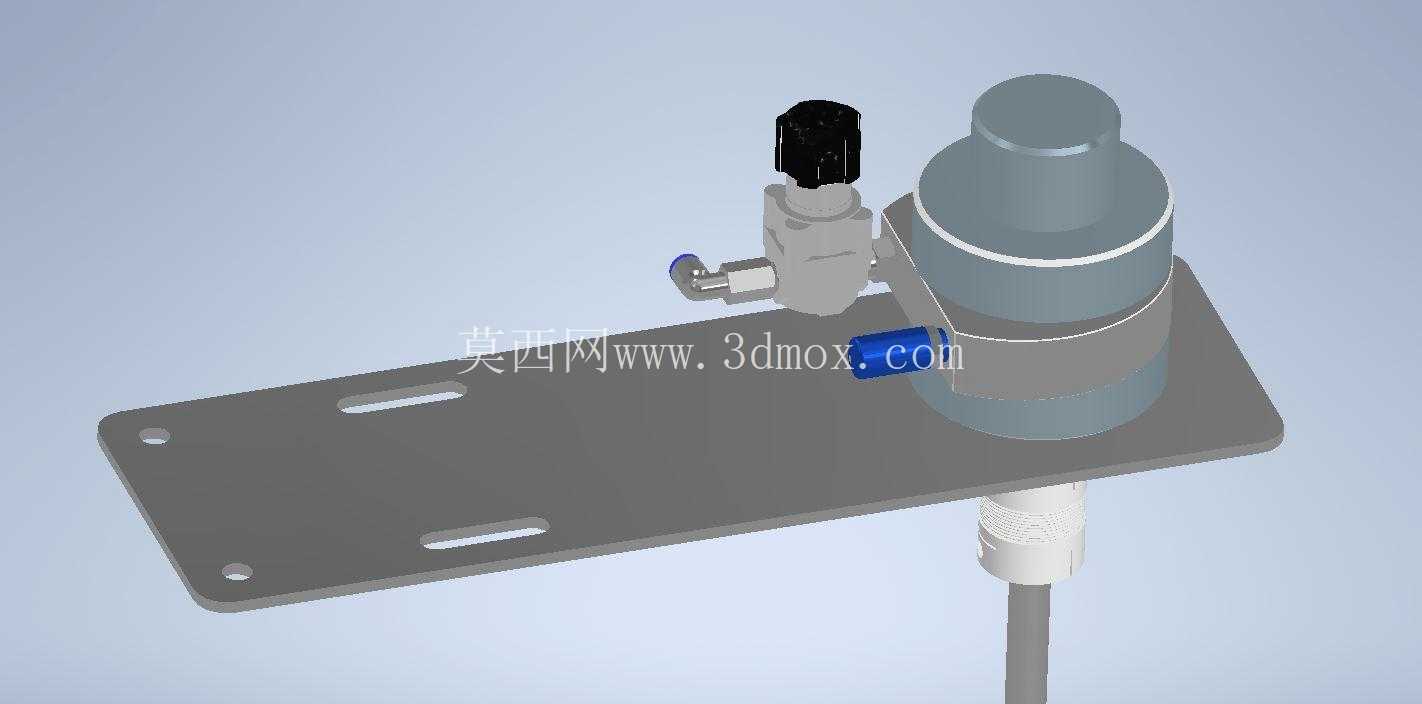

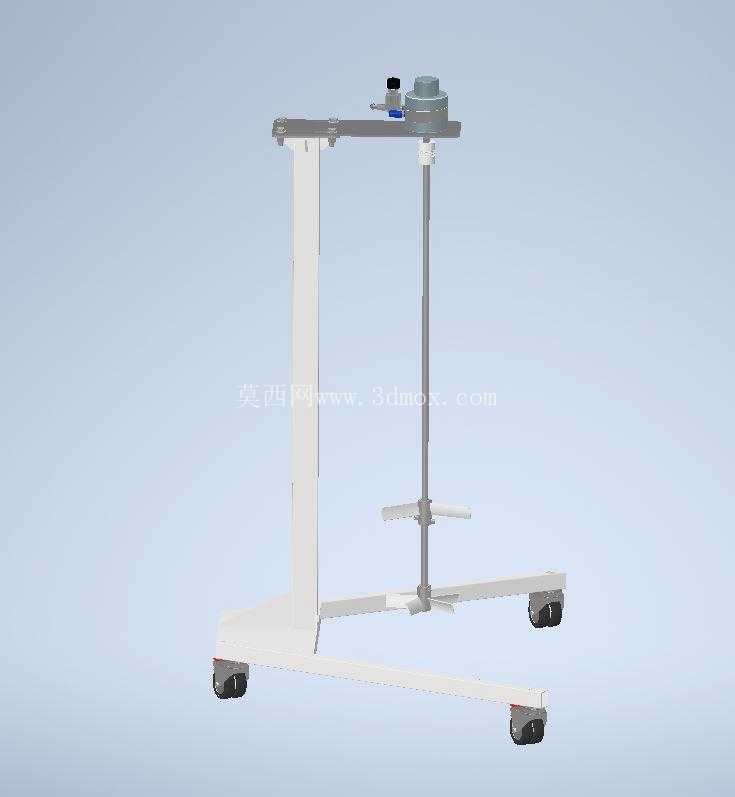

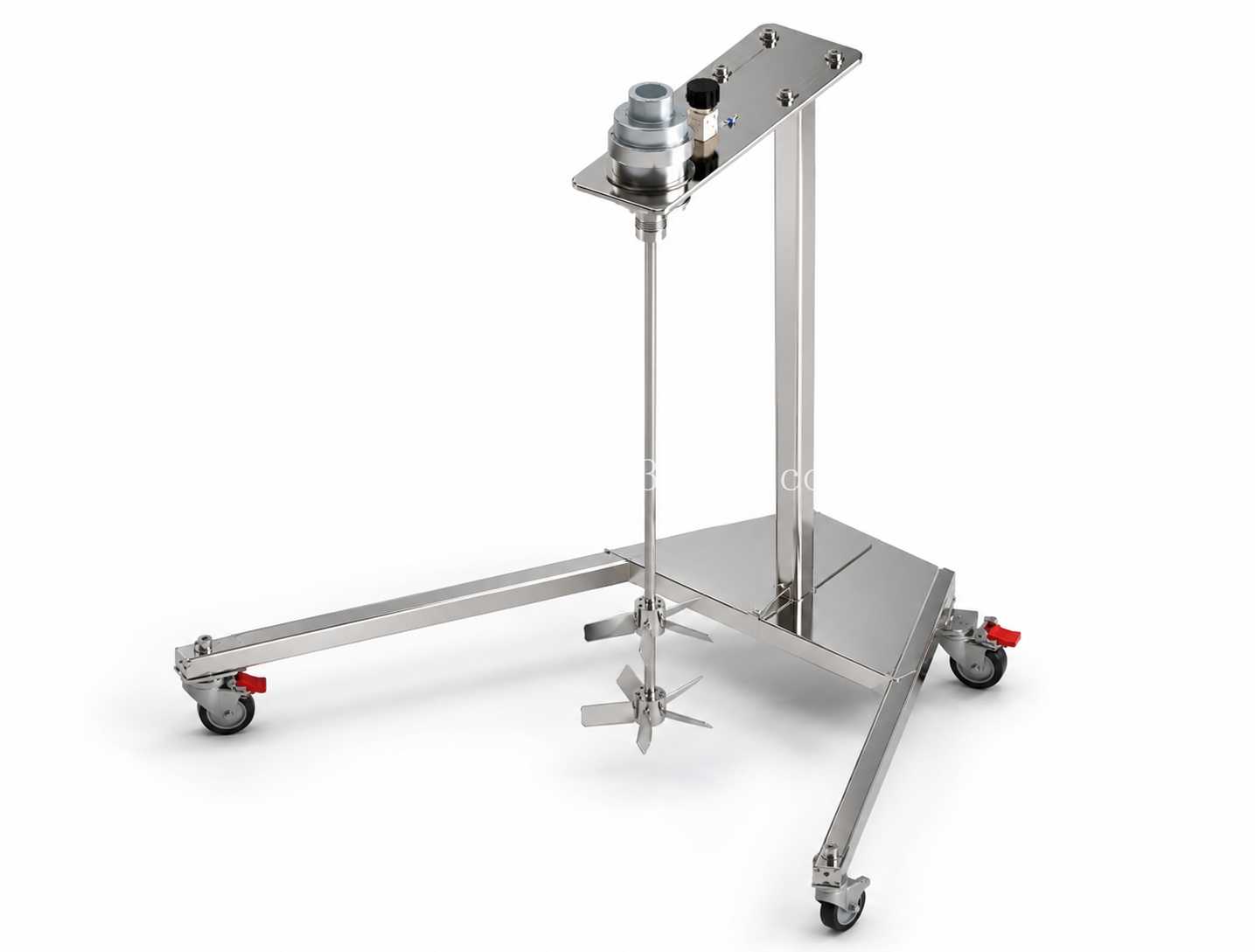

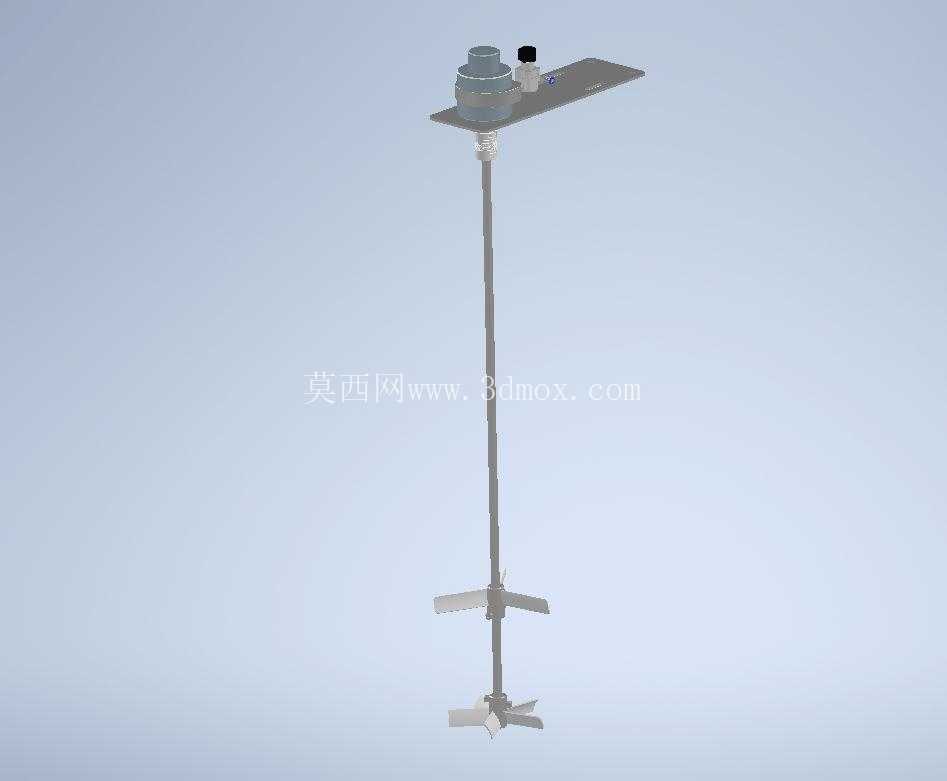

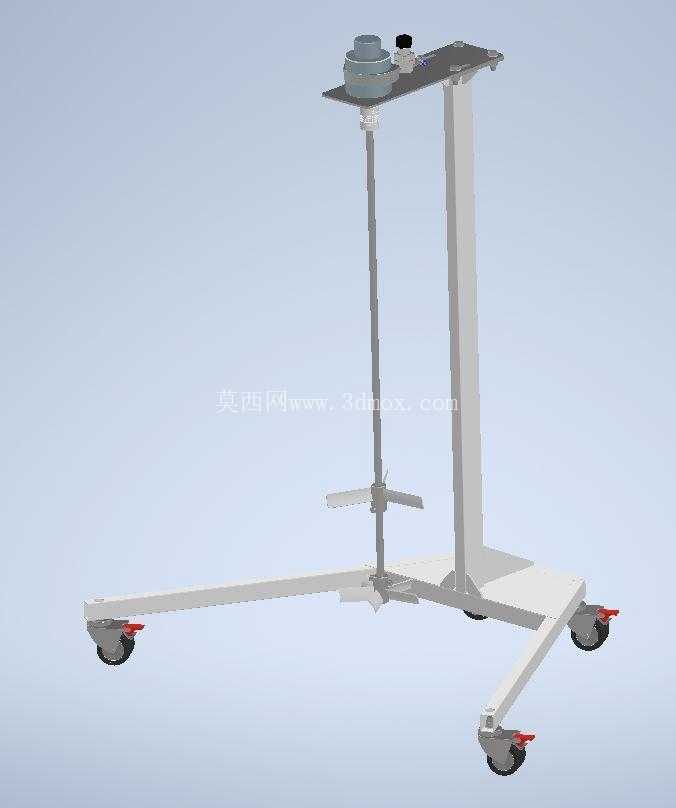

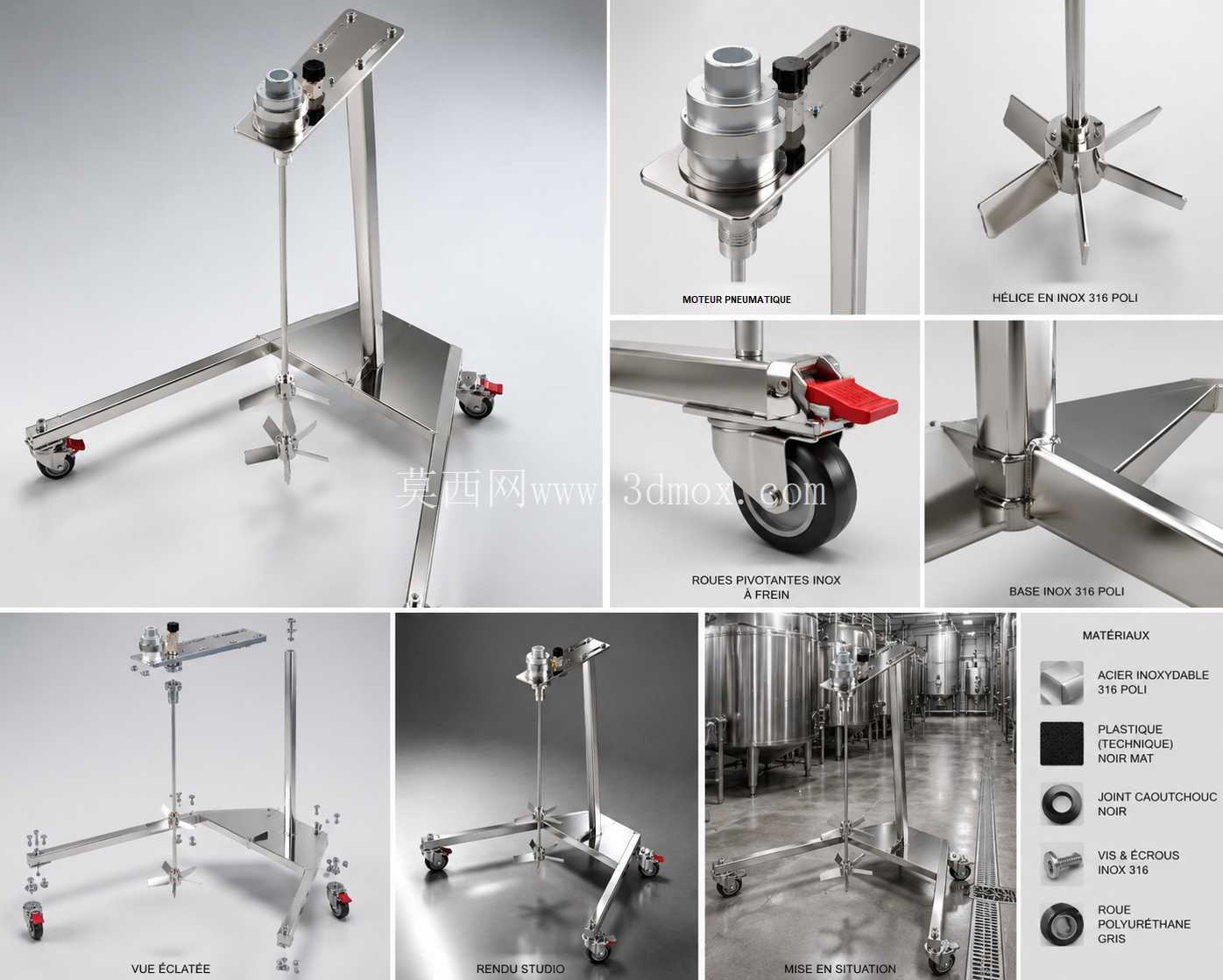

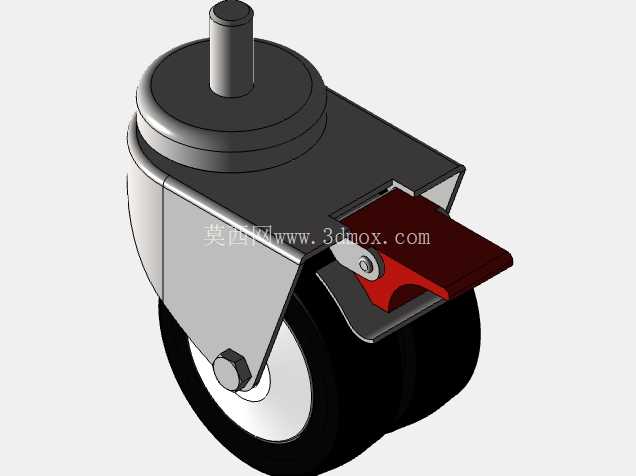

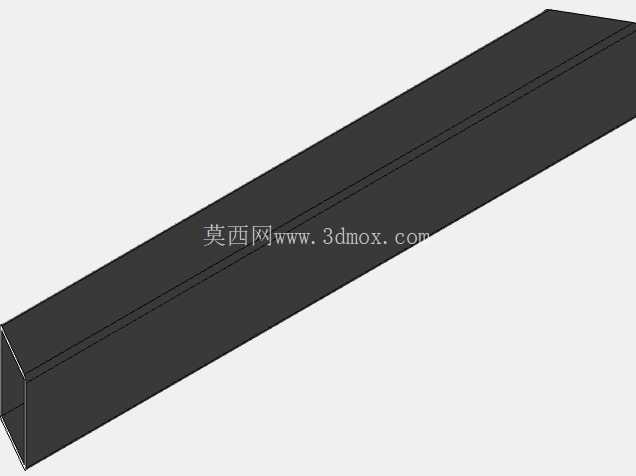

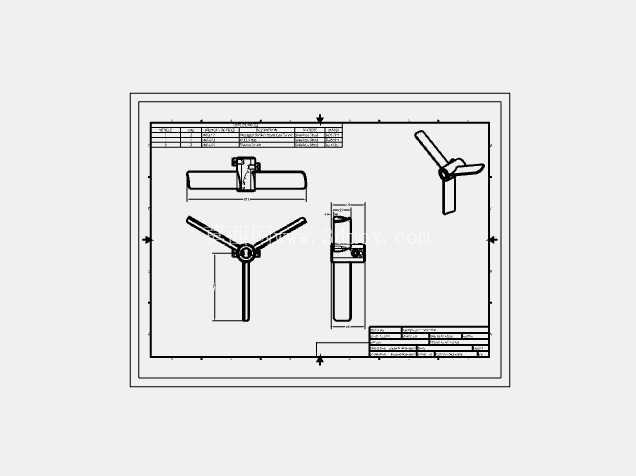

结构设计上，整机采用立式悬臂支撑架构，底部为H型支撑底架，三个支撑端均配置带刹车的聚氨酯脚轮，单脚轮承重不低于80kg，推动转场时顺滑无卡滞，到位后踩下刹车即可锁定整机位置，避免搅拌作业时设备移位；支撑立柱采用方形不锈钢型材，壁厚不低于3mm，保证悬臂伸出后的结构刚性，搅拌头高速运转时整机晃动量控制在0.5mm以内，不会出现立柱震颤、搅拌桨刮蹭桶壁的问题。搅拌驱动头集成在悬臂端部，采用快拆式连接结构，无需额外工具即可快速拆卸搅拌桨进行清洗、更换，适配不同粘度、不同混合要求的物料作业；配套的螺旋式搅拌桨采用四叶倾斜布局，桨叶边缘做圆弧钝化处理，运转时可形成上下循环的物料流，避免物料在桶底沉积，混合均匀度相比普通直叶桨提升30%以上，针对低粘度流体混合转速可适配0-300rpm可调范围，高粘度膏状物料可搭配低转速大扭矩驱动模块使用。

安装边界方面，整机支撑底架的跨距设计为600mm*500mm，可适配直径300-500mm的标准配料桶，悬臂的垂直高度调节范围为400-800mm，可匹配高度400-700mm的容器，无需额外改造容器结构即可直接投入使用；驱动头的输出轴同轴度控制在0.1mm以内，搅拌桨安装后径向跳动量不超过0.2mm，长时间运转不会出现轴封磨损、物料渗漏的问题。整机所有连接位置均采用不锈钢快拆螺丝固定，无外露螺纹死角，清洗时可直接用高压水枪冲洗，不会残留物料残渣滋生细菌。

从实际使用场景来看，该设备可用于食品车间的糖浆、酱料预混，日化车间的洗衣液、洗手液配料搅拌，化工车间的小批量试剂、溶剂混合，相比大型固定搅拌设备，转场灵活、清洗方便，换产时无需进行复杂的管道拆卸、设备调试，单工位换线时间可缩短80%以上；脚轮采用聚氨酯材质，不会在环氧地坪、不锈钢地坪上留下划痕，适配洁净车间的地面使用要求。结构设计时充分考虑了操作安全性，驱动头外侧设置全包式不锈钢防护罩，不会出现衣物、操作工具卷入传动结构的风险，所有锐边均做R3以上圆角处理，避免操作人员搬运、调试时被划伤。
