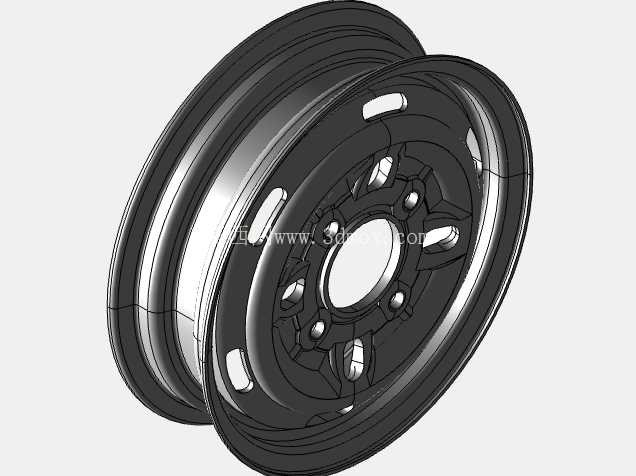

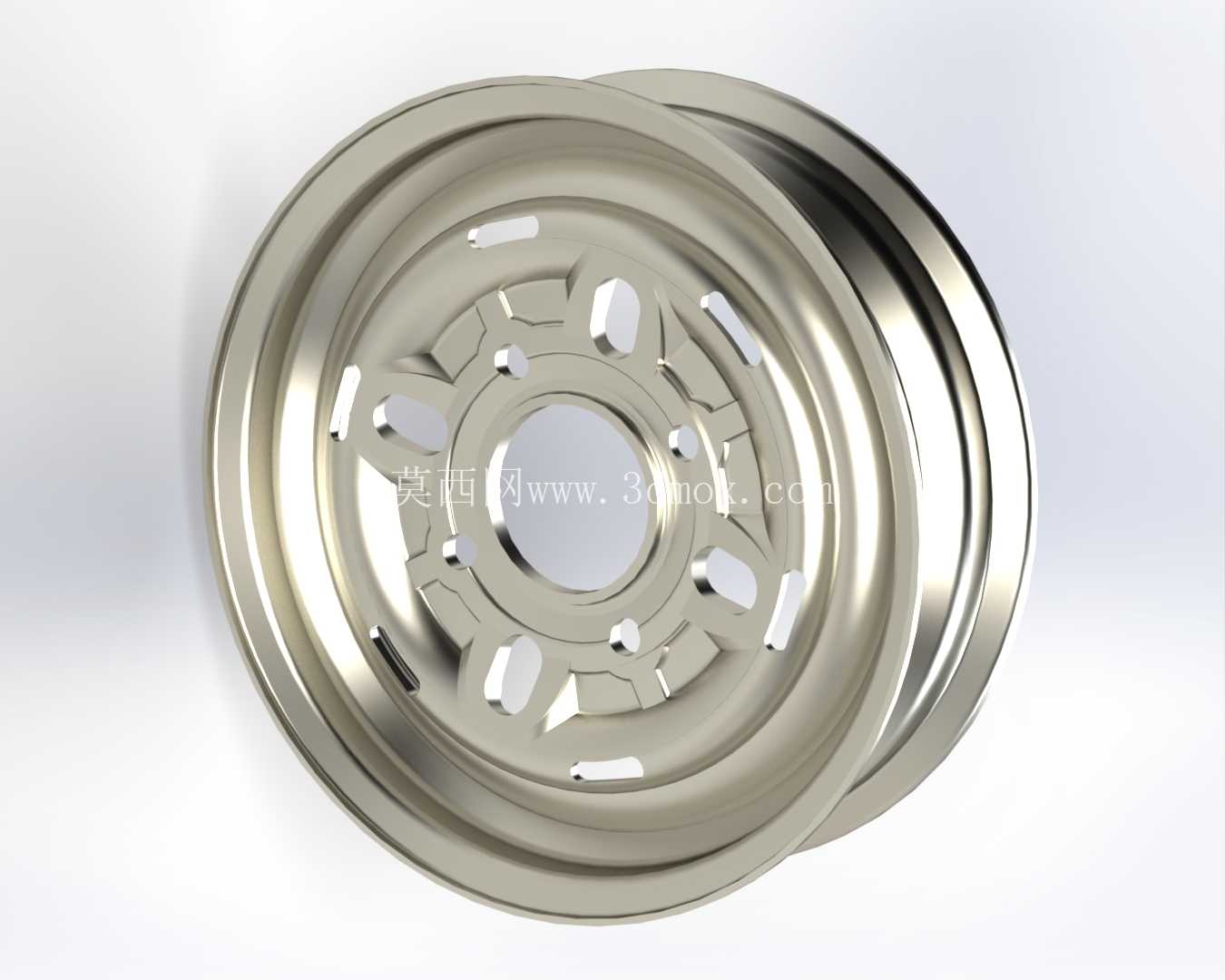

钢制多辐条车轮轮圈轮毂结构设计

项目分类:通用机械零部件 发布时间:2026-07-14 ID:1198621
  • 钢制多辐条车轮轮圈轮毂结构设计
  • 钢制多辐条车轮轮圈轮毂结构设计

在非道路低速作业车辆、小型拖挂设备、农用运输机具的行走系统设计中,钢制轮圈是承担载荷传递、轮胎固定、行驶冲击缓冲的核心基础部件,其结构合理性直接决定整套行走机构的可靠性与服役寿命。不同于乘用车辆的铝合金旋压轮圈,这类钢制冲压焊接轮圈的核心设计目标,是在控制制造成本的前提下,兼顾足够的径向承载能力、抗冲击形变能力以及与标准轮胎的装配适配性。

从结构设计逻辑来看,该轮圈采用分体式冲压焊接成型工艺,轮辋部分通过多道次辊压成型出标准的胎圈座、轮缘与槽底结构,能够匹配对应规格的充气轮胎,装配时胎圈可紧密卡合在胎圈座的锥面结构上,充气后形成可靠的密封与固定,避免车辆行驶过程中轮胎出现滑转、脱圈的风险。轮辐部分采用等厚钢板冲压成型,沿圆周方向均匀分布的镂空辐条结构,并非单纯为了减重,而是经过载荷路径优化设计:每道辐条的轮廓都经过应力流线调整,在车辆承受垂向冲击、侧向转向力、驱动扭矩时,应力能够沿辐条平滑传递到中心安装盘位置,避免局部应力集中导致的辐条开裂问题;同时镂空结构也为车辆行驶过程中的刹车系统散热预留了足够的气流通道,减少长时间制动带来的热量积聚对轮胎寿命的影响。

中心安装区域设计有平整的安装贴合面与定位孔系,能够与车桥轮毂的定位止口精准配合,安装孔的分布圆直径、孔位数量与孔径都严格对应配套车桥的安装参数,装配时通过螺栓压紧后,可保证轮圈与轮毂的同轴度,避免高速转动时出现径向跳动、端面摆差超标的问题,减少行驶过程中的轮胎异常磨损与整车振动。轮辋与轮辐的连接位置采用满焊焊接工艺,焊后进行去应力处理,避免焊接残余应力在长期交变载荷作用下引发焊缝开裂,焊接位置的过渡圆角经过优化,减少应力集中系数。

在实际应用场景中,这类轮圈可适配小型农用运输车、厂区内短途拖挂车、园林作业机械、小型工程辅助设备的行走系统,能够承受非铺装路面的颠簸冲击、重载工况下的径向载荷,以及转向时的侧向作用力。设计过程中需要严格控制轮辋的轮廓尺寸公差,尤其是胎圈座的直径公差、锥面角度公差,直接影响轮胎的装配密封性与行驶安全性;轮缘的高度与厚度设计需要兼顾轮胎拆装的便利性与抗冲击能力,避免在路面磕碰时出现轮缘变形导致的轮胎漏气问题。

从安装边界来看,轮圈的中心孔直径、安装孔分布圆、偏距参数都需要与配套车桥、制动鼓的尺寸完全匹配,设计时需要预留足够的制动间隙,避免轮辐内侧与制动部件发生运动干涉;轮辋的宽度尺寸需要严格对应轮胎的适配宽度范围,过窄或过宽的轮辋都会导致轮胎胎面异常磨损,降低轮胎使用寿命,甚至影响行驶稳定性。轮辐上的镂空结构尺寸也经过反复校核,在满足强度要求的前提下尽可能降低轮圈整体重量,减少行走系统的非簧载质量,提升车辆行驶的平顺性。

在建模过程中,需要重点还原轮辋的辊压成型轮廓、轮辐的冲压曲面特征、焊接位置的过渡结构,以及安装孔的位置精度,确保模型能够直接用于后续的有限元强度校核、冲压工艺仿真、装配干涉检查等设计环节。针对轮圈的受力特点,在结构校核时需要分别模拟垂向额定载荷、冲击载荷、侧向载荷、驱动扭矩等多种工况下的应力分布,对辐条的圆角、轮辋的壁厚、焊接位置的强度进行针对性优化,确保产品在额定载荷下的形变量控制在允许范围内,满足长期服役的可靠性要求。
