汽修车间多规格软管挂架收纳装置

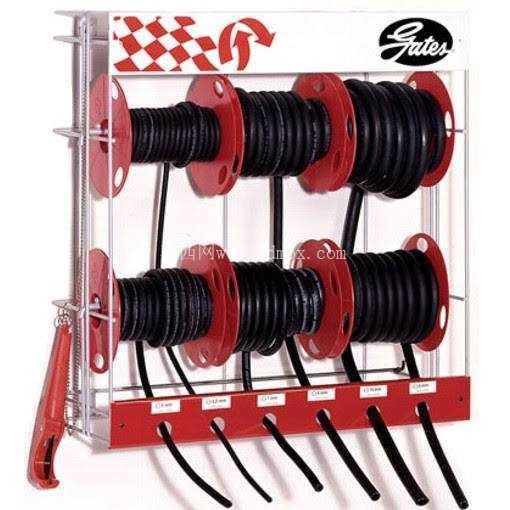

　　这套挂墙式多卷位软管收纳装置，主要面向商用车维修、工程机械维保、流体输送作业类工位的管线规整需求，解决作业现场多规格气动软管、输油胶管、水管随意堆放导致的缠绕、折损、油污沾染、取用效率低的常见问题。整体采用挂墙安装形式，依托两根平行的金属立杆作为主承载框架，上下两层共设置六个独立卷轴位，每个卷轴位配套带定位凸缘的红色挡盘，挡盘上开设的镂空孔位既可以减轻整体自重，也能作为卷轴转动时的手动施力点，方便人员快速抽拉软管后回卷复位。上下层卷轴之间预留了充足的垂向空间，避免不同规格软管抽拉时出现相互干涉的情况，底部的红色安装基座上对应每个卷轴位设置了独立的管线出口，每根软管从卷轴引出后沿基座的导向槽垂直向下垂放，出口位置做了圆弧倒角处理，避免长期抽拉摩擦磨损软管外胶层。装置左侧集成了弹性挂钩组件，闲置时可以将末端的快接接头挂在挂钩上，避免接头垂落沾染地面的油污、铁屑，也能防止接头磕碰损伤。

　　从安装边界来看，整套装置的横向宽度适配常规汽修工位的墙面立柱间距，垂向高度控制在成年操作人员站立时抬手即可触及卷轴的范围，安装时仅需将背部的框架固定在实心墙面或者工位隔断的承重龙骨上即可，不需要额外占用地面作业空间，对于工位面积紧张的维修车间来说，能有效释放地面操作区域，避免管线随意拖拽造成的人员绊倒风险。设计过程中针对不同管径软管的收纳需求做了适配，每个卷轴的径向承载空间可以容纳常规6mm到19mm管径的气动、输油、输水软管，单卷的收纳长度匹配车间常用的10米到20米作业半径需求，卷轴的转动阻尼设置适中，抽拉时不会出现卡滞，回卷时也不会因为转速过快导致软管甩动伤人。

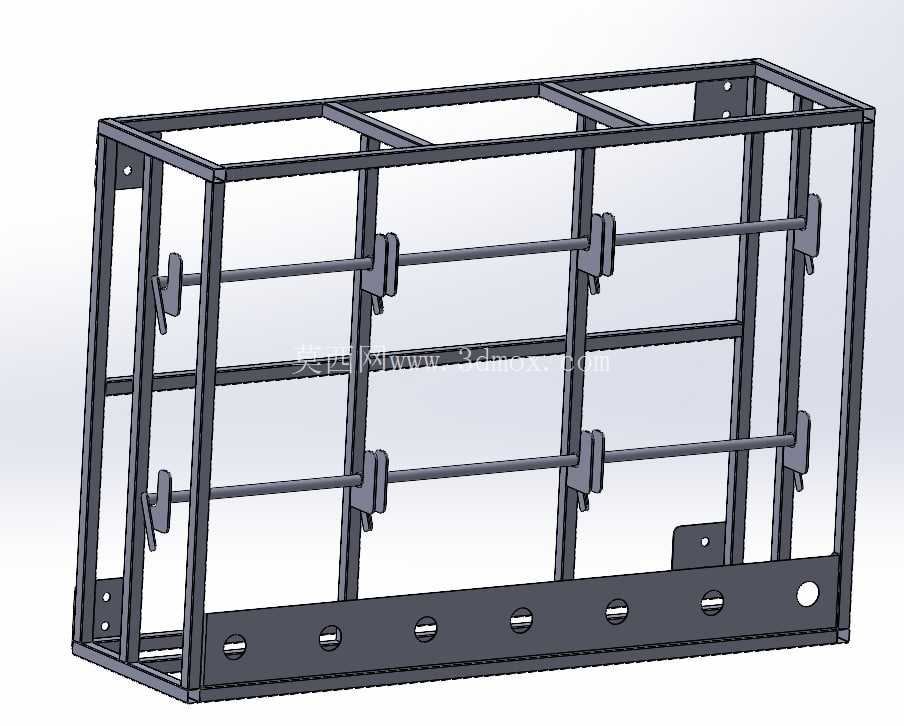

　　框架部分采用金属型材拼接，所有外露的金属边缘都做了钝化处理，红色的挡盘和基座采用高辨识度的配色，在车间复杂的作业环境下能快速定位收纳位置，减少人员寻找工具的时间。这类收纳装置除了汽修场景外，也可以适配装配生产线的气动工具管线收纳、设备维保工位的临时流体输送管线整理，相比传统的单卷软管卷盘，多卷轴集成的形式可以在同一安装点位收纳不同介质、不同规格的软管，减少墙面安装点位的占用，也方便作业人员根据当前操作需求快速选取对应的管线。

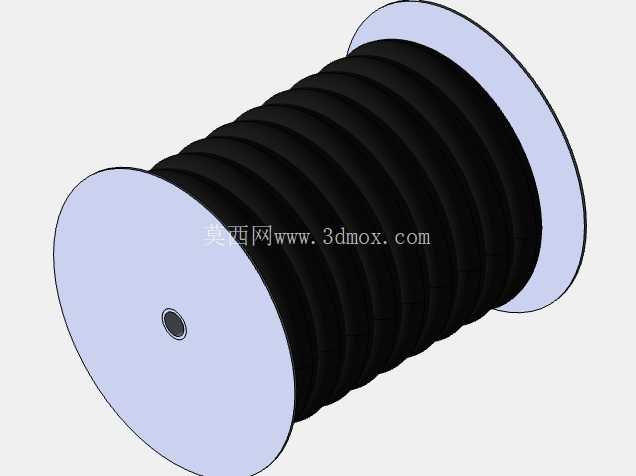

　　在结构细节上，卷轴和主框架的连接部位采用耐磨衬套，长期频繁抽拉转动也不会出现框架孔位的磨损松旷，挡盘和卷轴之间采用快拆结构，当某一卷软管出现老化破损需要更换时，不需要拆解整个框架，仅需拆下对应位置的外侧挡盘即可完成软管卷的更换，降低日常维护的操作难度。底部基座的每个导向槽旁预留了标识粘贴位置，使用方可以根据每个卷轴对应的软管介质、压力等级粘贴对应标识，避免不同介质的软管混用引发安全隐患，比如输油软管和输水软管混用导致的介质污染，或者高压气动软管和低压水管混用导致的爆管风险。装置整体的外露金属部件都做了防锈处理，适配维修车间多油污、多水汽的作业环境，长期使用也不会出现锈蚀卡滞的问题。
