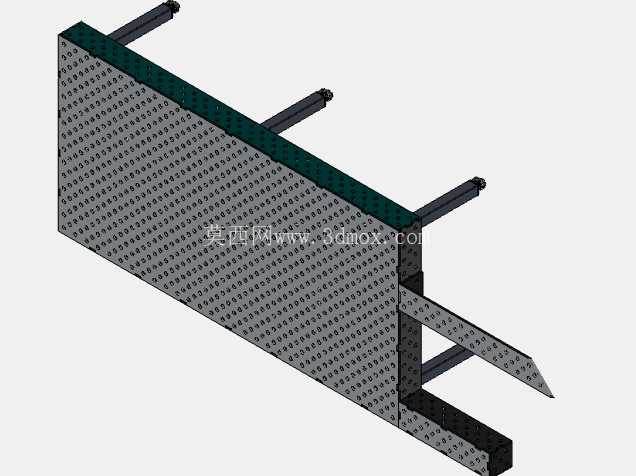

3000x1500规格钢构焊接作业平台结构

　　在金属结构件加工车间的焊接工位区域，这类大尺寸钢构焊接平台是承担批量工件组对、定位焊、满焊作业的核心基础工装，区别于小型铸铁焊接平台，该款平台针对长尺寸型材、框架类构件的焊接作业做了针对性结构优化，能覆盖绝大多数中小型结构件的焊接装夹需求。从实际使用场景来看，车间内的型材框架焊接、钣金组件拼接、小型工装支座组焊等作业都可以在该平台上完成，平台台面密布的工艺孔可配合快速夹钳、定位挡块、压紧螺栓实现不同外形工件的快速装夹固定，无需在平台上额外焊接临时定位块，能有效避免平台本体被焊渣飞溅损伤，也能减少工件装夹的辅助时间，提升焊接工位的周转效率。

　　设计阶段优先考虑了平台的整体刚性与长期使用的抗变形能力，主体承载结构选用S355结构钢加工，台面与主支撑肋板分别采用15mm与8mm厚度的钢板下料成型，相比普通Q235材质的平台，S355钢的屈服强度更高，在承受大吨位工件压载、焊接热应力循环作用时，不易出现整体翘曲、局部凹陷等变形问题，能长期保持台面的平面度精度，保障焊接工件的组对尺寸公差。平台的外形尺寸设定为3000mm长、1500mm宽，这个尺寸边界刚好匹配常规车间焊接工位的占地规划，既可以满足最长3m以内的长条型构件平铺装夹，也能同时容纳2名焊工在平台两侧同步开展作业，不会出现操作空间干涉的问题；平台后侧伸出的支撑臂结构可用于挂载焊接送丝机、气管卷盘、电缆挂钩等工位辅助配件，将工位周边的管线规整收纳，避免作业现场管线杂乱拖拽带来的安全隐患，侧方延伸的辅助支撑台面可临时放置待焊工件、焊接工具、检验量具等物品，减少操作人员往返取件的走动距离。

　　结构设计上采用了框架式焊接主体结构，台面钢板与下方的纵向、横向肋板采用满焊连接，肋板间距经过载荷校核，在台面均布载荷达到每平方米2吨时，台面的最大挠度可控制在0.5mm以内，满足精密焊接组对的平面度要求；台面的工艺孔采用统一的孔距规格加工，孔位排布经过标准化设计，可适配市面上通用的焊接平台快速装夹配件，无需单独定制专用夹具，降低了工位的配套成本。平台的安装边界也做了适配性设计，底部支撑结构可通过膨胀螺栓直接固定在车间硬化地面上，也可搭配可调高度的减震脚杯使用，对于地面平整度稍差的车间场景，可通过调节脚杯高度快速将台面调整至水平状态，无需额外做地基找平处理；平台的整体高度符合人体工程学设计，作业面距离地面的高度适配操作人员站立作业的舒适姿态，长时间开展焊接作业时不易产生肢体疲劳。

　　不同于带三维柔性调节功能的高精度焊接平台，这款钢构焊接平台更侧重实用性与耐用性，没有复杂的活动调节结构，整体维护成本极低，日常使用中仅需定期清理台面焊渣、检查支撑结构的焊缝是否出现开裂即可，适合加工量大、作业强度高的生产型车间长期使用，针对重型构件焊接时，还可在平台底部加装额外的支撑立柱，进一步提升平台的极限承载能力，满足不同批次工件的加工承载需求。在实际投产使用前，平台焊接加工完成后会做整体去应力退火处理，消除焊接过程中产生的内部残余应力，避免后续使用过程中因为应力释放出现台面变形，台面加工完成后会做表面喷丸处理，提升表面的抗锈能力与耐磨性能，焊接过程中产生的焊渣飞溅不易粘连在台面表面，清理时仅需用钢刷简单清扫即可保持台面整洁。
