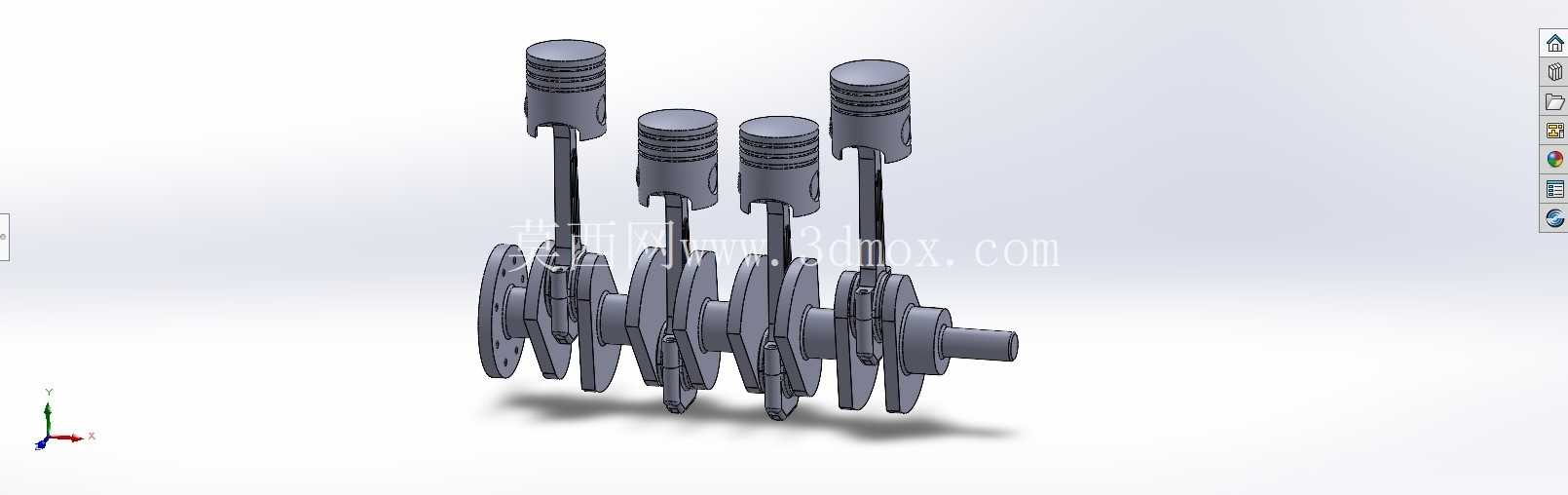

这套结构是往复式动力机械里最核心的运动转换单元,日常接触最多的应用场景就是乘用车的直列四缸内燃发动机,除此之外中小型空气压缩机、柱塞泵、部分往复式真空泵里也会用到同原理的结构,只是根据输出需求调整缸数、曲柄夹角与活塞行程参数。从实际用途来看,它承担的核心作用是把活塞的往复直线运动和曲轴的旋转运动做双向转换——在内燃机工况下,燃烧室爆燃产生的推力推动活塞下行,通过连杆带动曲轴旋转输出扭矩;在压缩机工况下则是外部动力带动曲轴旋转,通过连杆推动活塞做往复运动完成气缸内的介质压缩。
从功能特性上看,这套直列四缸的曲柄布局采用了等间隔180度的曲柄销错角设计,四个活塞分成两组交替上下运动,能够抵消大部分一阶往复惯性力,相比单缸、双缸结构运转平顺性有明显提升,不需要额外加装体积庞大的平衡轴就能满足民用动力设备的振动控制要求。活塞部分采用了三道环槽的常规设计,分别对应气封、刮油的功能需求,活塞销孔采用偏置设计,能够在活塞换向时减小敲缸异响,提升运转的平稳性。连杆采用了工字形截面,在保证足够抗弯、抗扭强度的前提下尽可能降低往复运动质量,减小惯性力带来的载荷冲击,连杆大头采用剖分式设计,方便与曲轴的曲柄销完成装配,轴瓦位置预留了润滑油道的对应接口,能够在运转时将压力机油输送到摩擦面形成油膜,避免干磨。曲轴部分集成了多块平衡重,平衡重的位置与曲柄销方向相反,用来抵消曲柄销、连杆大头旋转产生的离心力,以及部分活塞连杆组的往复惯性力,主轴颈的数量根据缸体支撑需求设置,保证曲轴在高转速下不会出现过大的挠曲变形。
设计思路上,这套结构优先保证运动轨迹的精准性,所有运动副的配合间隙都按照实际工况的热膨胀量预留,活塞与气缸壁的间隙、连杆大头与曲柄销的间隙、主轴颈与缸体主轴承座的间隙都需要根据材料的热膨胀系数、运转时的工作温度区间做匹配,避免热态下出现卡滞或者冷态下间隙过大产生异响。建模过程中需要严格定义各个运动副的约束关系:活塞与气缸壁设置移动副约束,活塞与连杆小头通过活塞销设置转动副约束,连杆大头与曲柄销设置转动副约束,曲轴主轴颈与机体设置转动副约束,通过这些约束就能完整复现整个机构的运动过程,还能通过运动仿真检查各个部件在运动全行程中是否存在干涉,比如活塞在上止点时是否会碰气门、连杆在摆动过程中是否会与缸体曲轴箱内壁发生刮擦。
关于安装边界与尺寸关联,这套结构的核心安装基准是曲轴的主轴承座孔,所有主轴承座孔必须保持同轴度公差在允许范围内,否则会出现曲轴转动卡滞、轴瓦偏磨的问题。活塞的外径尺寸需要与气缸内径做分组匹配,保证配合间隙处于设计区间内,活塞的行程由曲柄销与主轴颈的中心距决定,也就是常说的曲柄半径,这个参数直接决定了活塞的排量大小,相同缸径下曲柄半径越大,单缸排量就越大,但对应的活塞往复运动速度也会越高,对结构强度的要求也随之提升。连杆的长度会直接影响活塞的侧压力大小,连杆越长活塞对气缸壁的侧压力越小,机械效率越高,但会相应增加整个动力单元的高度尺寸,设计时需要在结构紧凑性和机械效率之间做平衡。整个机构的轴向尺寸由缸心距决定,缸心距需要预留足够的气缸壁厚度、冷却水套空间,同时还要保证曲轴的主轴颈、曲柄销有足够的长度来承载载荷,避免比压过大造成轴瓦过早磨损。在实际装配过程中,活塞连杆组需要按照缸号分组装配,连杆大头的螺栓需要按照规定扭矩和转角拧紧,保证轴瓦的压紧力符合要求,同时活塞环的开口位置需要相互错开,避免工作时出现漏气、窜油的问题。
