工业型材框架式研磨作业支撑台结构

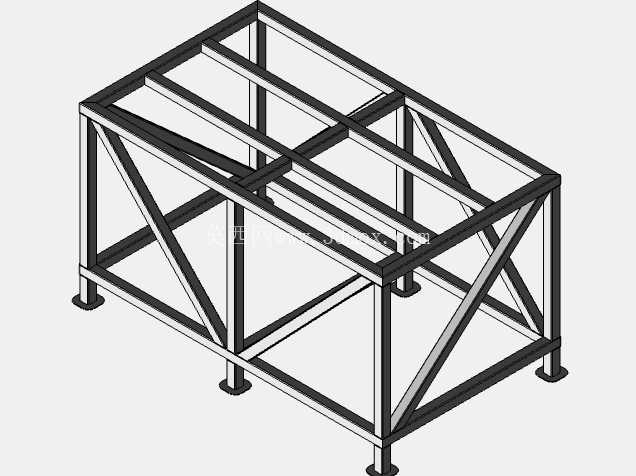

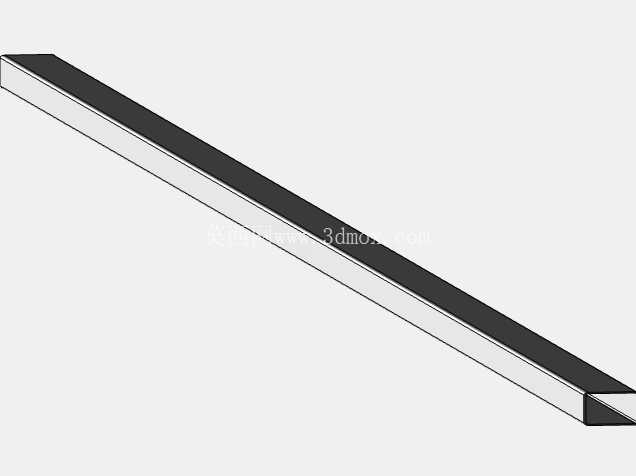

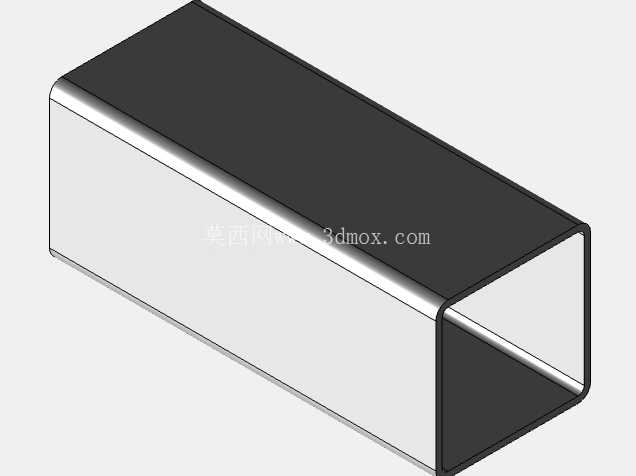

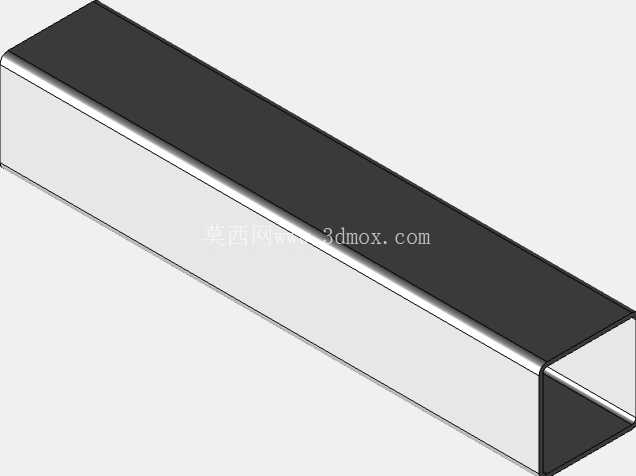

　　这套框架结构是面向研磨工序定制的作业承载台架，在精密加工车间、五金抛光工段、模具修配区域都有广泛的适配场景，主要用来承托待研磨工件、配套小型研磨动力头、集屑槽等附属组件，替代传统的铸铁平板固定式作业台，适配多品种小批量的研磨作业需求。从结构设计逻辑来看，整体采用矩形管材做主体受力框架，主横梁沿台架长度方向排布，共设置五道纵向承托梁，台面铺设区域的梁间距控制在合理范围，避免放置较重工件时出现台面挠曲变形；框架四个角柱采用通长管材落地，中间增设两根支撑立柱分担中部载荷，立柱底部焊接带安装孔的方形地脚板，可通过膨胀螺栓与地面固定，也可加装调平地脚应对车间地面不平整的工况。

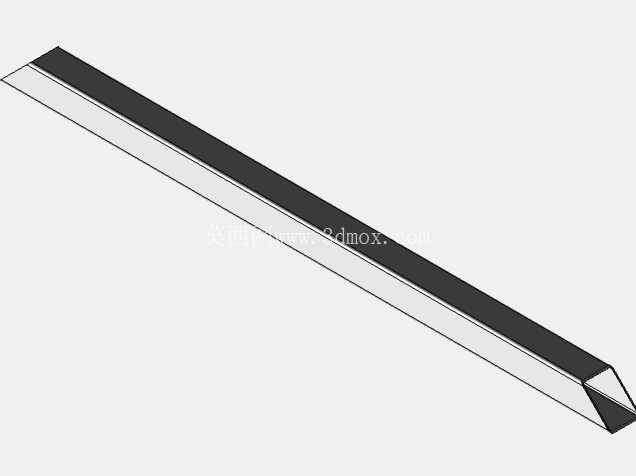

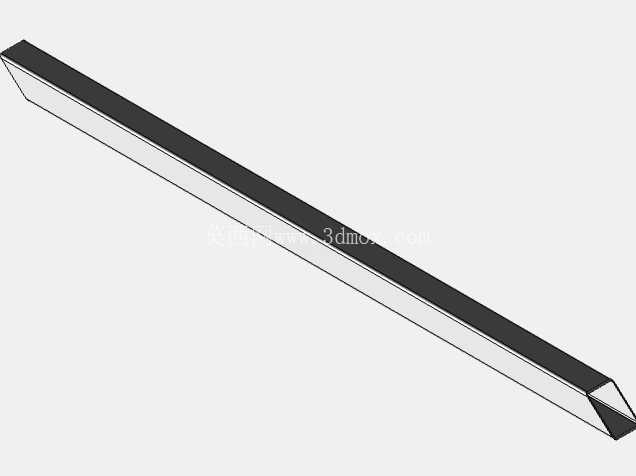

　　斜向支撑的布置是整个框架稳定性的关键，在框架两个长侧面各设置两道交叉斜撑，短侧面各设置一道斜撑，形成稳定的桁架受力结构，抵消研磨作业时产生的水平方向振动力，避免台架在长期交变载荷下出现焊缝开裂、连接松动的问题。从安装边界来看，台架整体高度适配人工站立作业的人机工程要求，操作面高度控制在成年人腰部位置，减少长期作业的腰部疲劳；长宽尺寸根据常规研磨工件的最大尺寸设计，预留了周边安装防护挡板、照明支架、工具挂板的安装位，框架侧面的横撑可直接作为附属组件的安装基础，不需要额外焊接支架。

　　设计过程中优先考虑了焊接工艺的可行性，所有管材连接处均采用满焊工艺，焊后做去应力处理，避免长期使用后框架变形；管材选型时兼顾了刚性与自重，不会出现过重导致搬运安装困难的问题，同时满足额定承载要求，可承受研磨作业时的工件放置压力、操作人员倚靠力以及研磨头作业的反作用力。实际使用中，这类框架式研磨台相比传统铸造工作台成本更低，制作周期更短，可根据车间实际场地尺寸灵活调整长宽参数，适配不同的工位布局需求；框架内部中空区域可预留安装集尘管道、切削液回流槽的空间，方便配套环保除尘设施，满足现代化车间的职业健康要求。

　　台架顶部的承托梁上预留了台面安装的螺纹孔，可根据研磨作业的类型选择铺设钢板、耐磨胶皮、花岗岩平板等不同材质的台面，适配粗磨、精磨、抛光等不同工序的使用需求；立柱上可按需加装推拉式抽屉、工具搁板，放置研磨耗材、检测量具，减少作业人员取放工具的走动距离。在结构校核阶段，重点验算的是立柱的压杆稳定性、横梁的抗弯挠度以及斜撑的抗剪强度，确保在满负载工况下，台面的变形量控制在研磨工艺允许的范围内，不会因为台架变形影响工件的研磨精度；地脚板的尺寸设计充分考虑了地面的承压能力，避免单位面积压力过大压坏车间环氧地坪。这类台架不仅可用于研磨工序，稍作调整后也可作为钳工装配台、工件检测台、小型设备安装基座使用，具备较强的通用性，是生产车间里非常实用的基础工装设施。
