符合DIN472标准的孔用挡圈结构设计

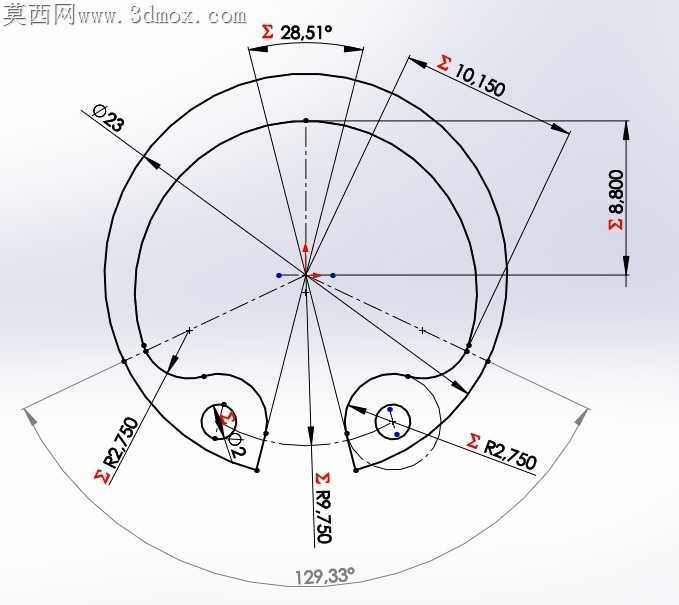

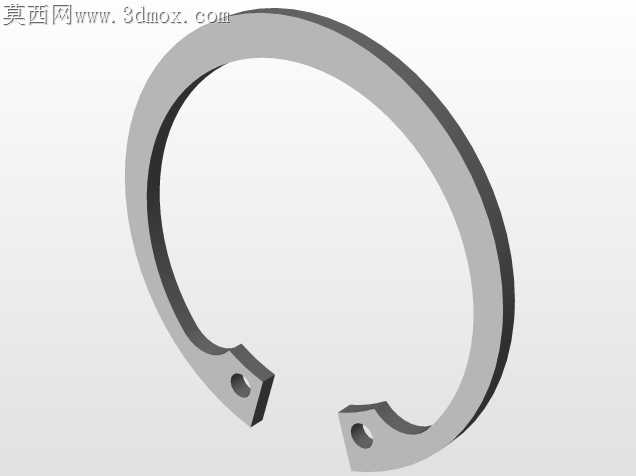

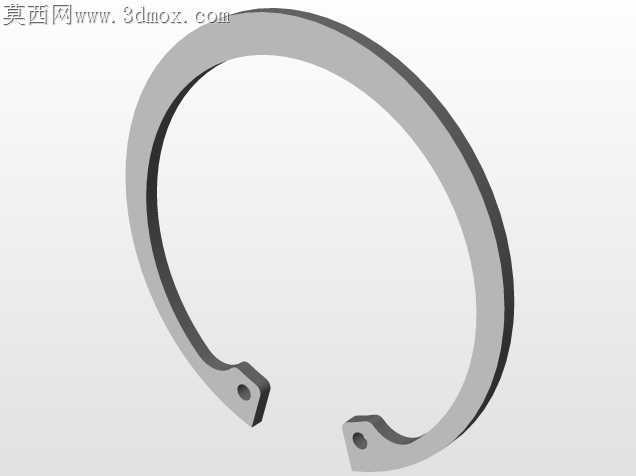

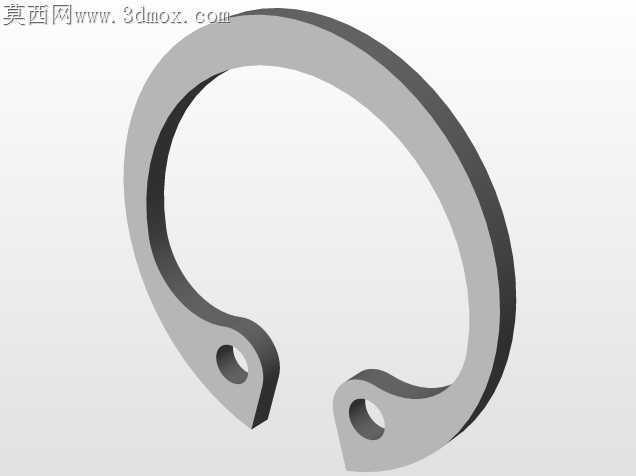

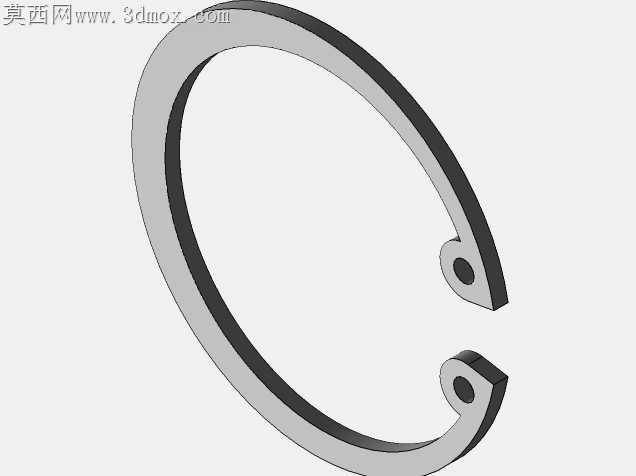

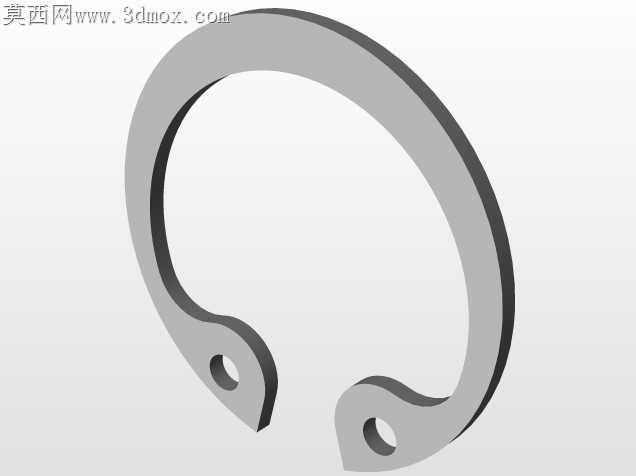

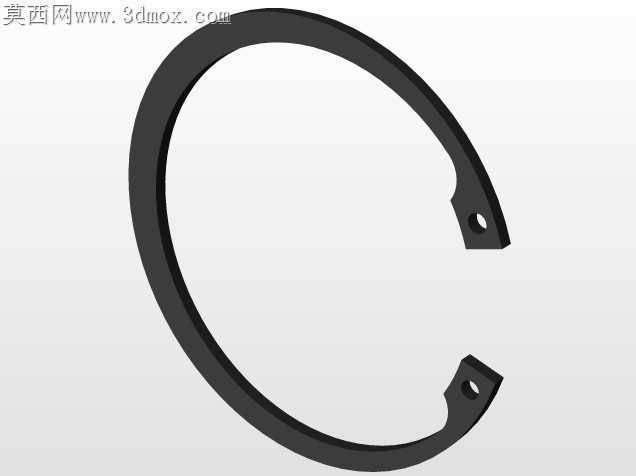

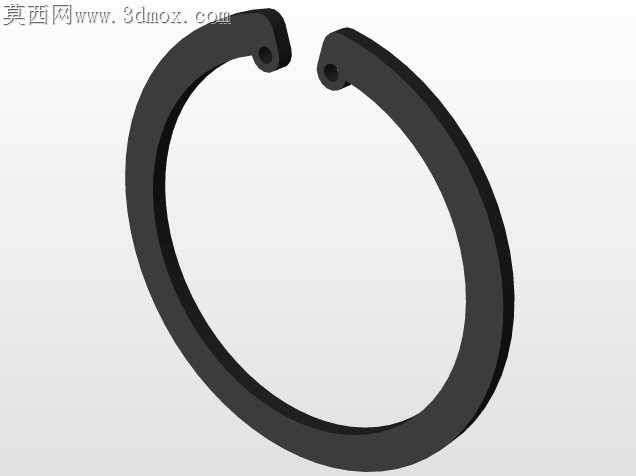

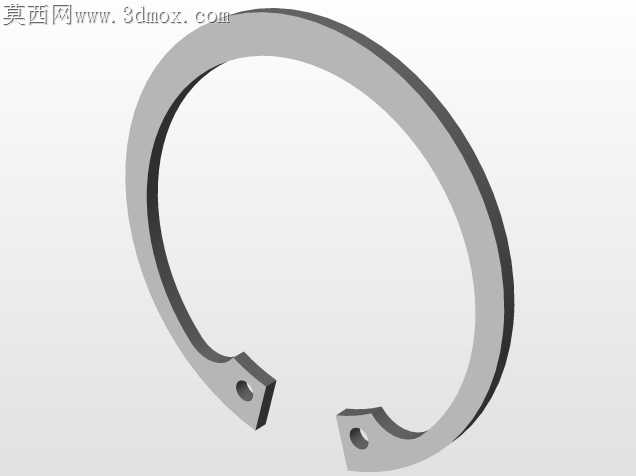

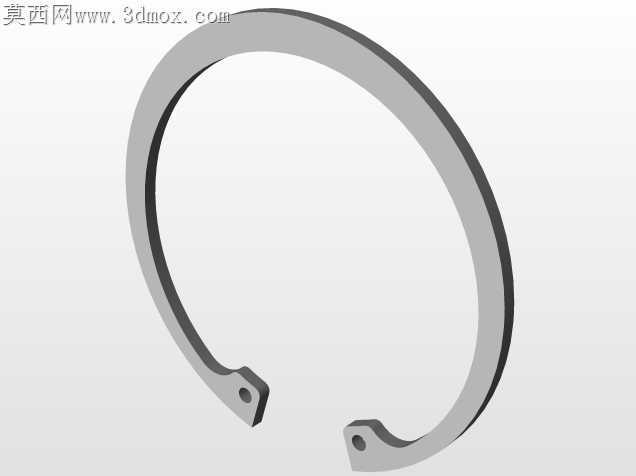

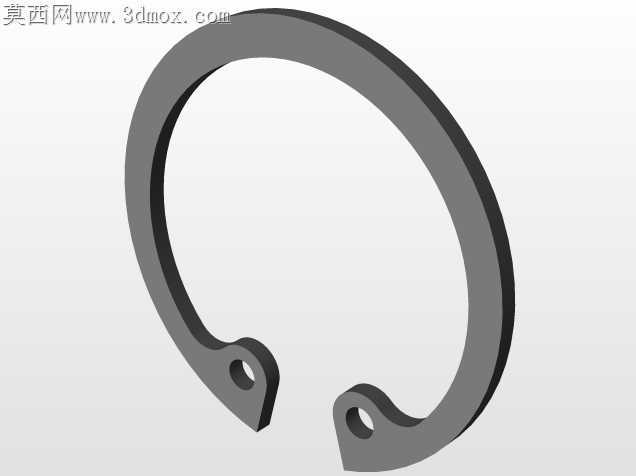

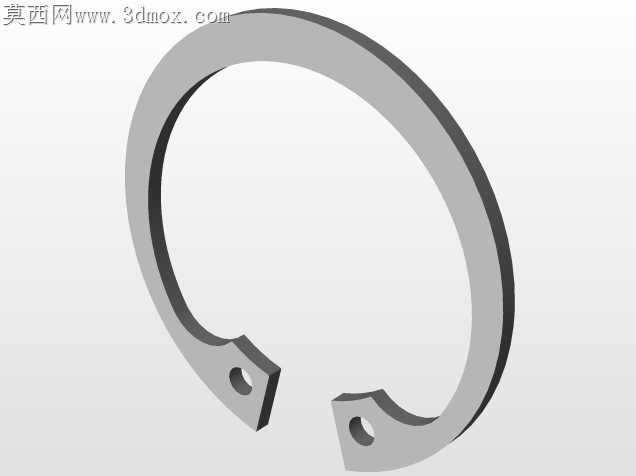

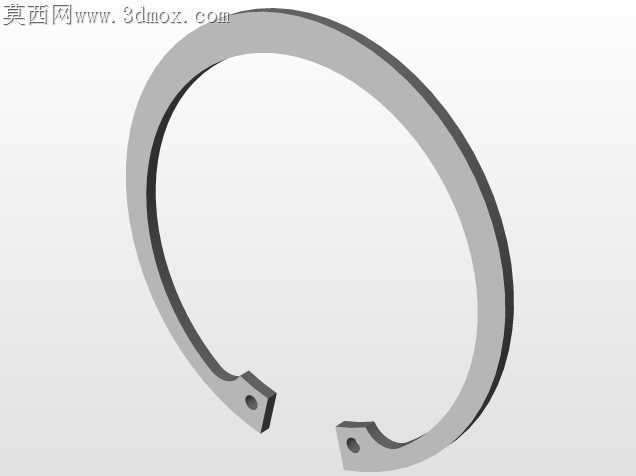

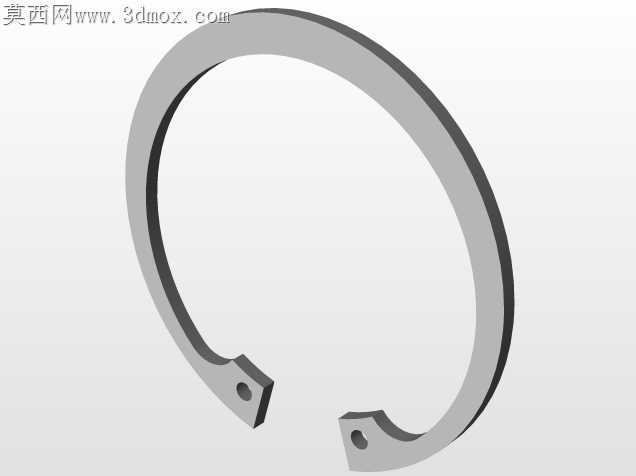

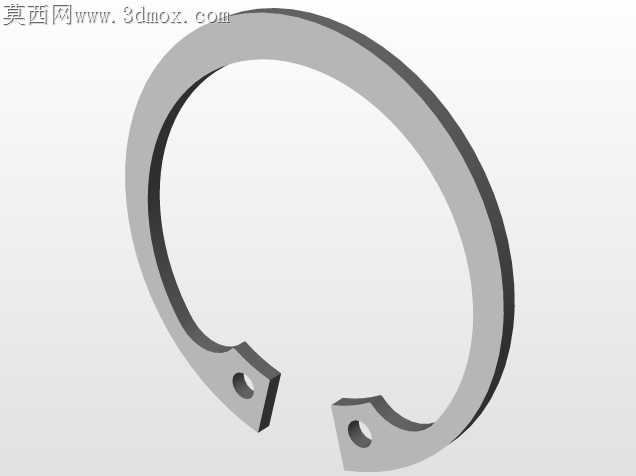

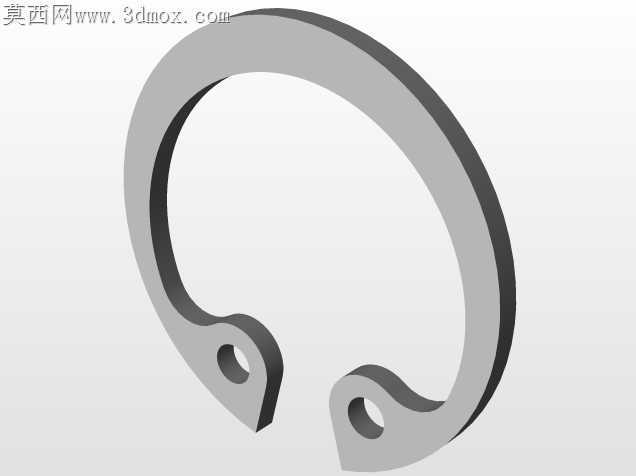

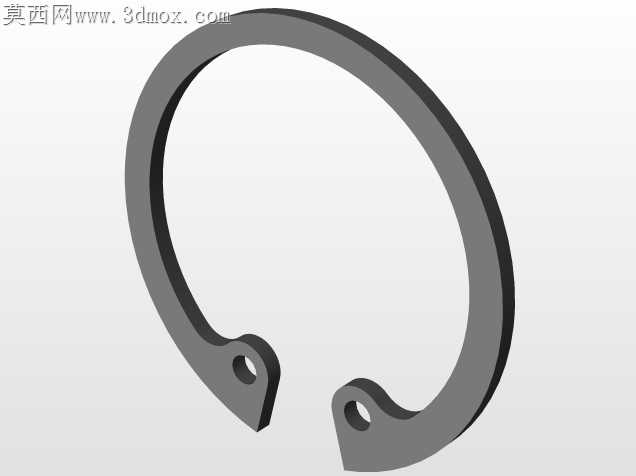

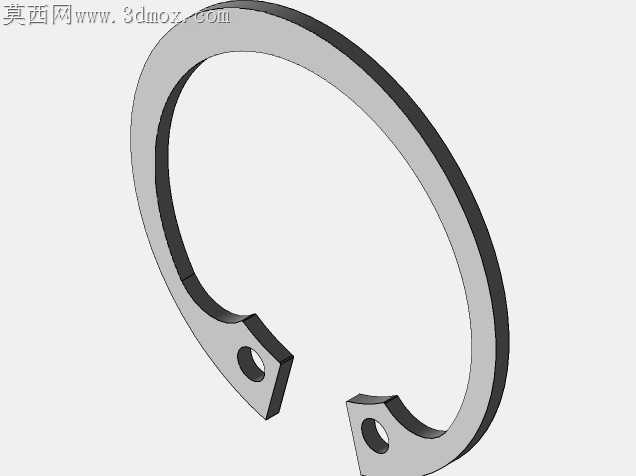

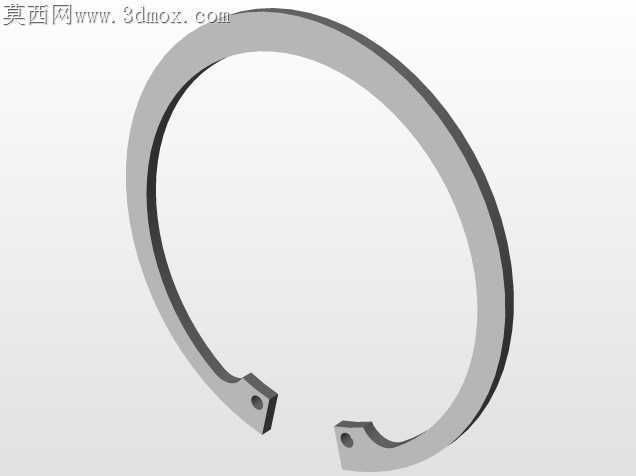

该零件为孔用弹性挡圈，是工业装配领域应用极广的轴向限位类紧固件，主要用于在壳体、基座等带内孔的构件中，对轴承、套筒、销轴等装入孔内的零部件进行轴向位置限定，防止零部件在设备运行过程中出现轴向窜动、移位甚至脱出的问题，广泛覆盖通用机械制造、汽车零部件装配、工业设备运维、五金构件组装、家电生产等多个场景，是各类孔系装配结构中不可或缺的基础固定零件。这类挡圈的实际使用逻辑十分清晰：装配时借助专用卡簧钳插入挡圈上的两个工艺小孔，对挡圈施加径向挤压力使其外径收缩，即可顺利将挡圈送入预先加工在孔壁的环形卡槽内，撤去外力后挡圈依靠自身弹性恢复形变，外圆卡入卡槽完成固定，露出的内圈环形端面即可抵住待限位零件的端面，实现稳定的轴向定位，相比轴肩、锁紧螺母等限位方式，这类挡圈占用空间极小、装配工序简单、拆装维护便捷，且成本低廉，适合大批量规模化装配场景。本次设计严格遵循DIN472德国工业标准的参数要求，整体采用开口环形结构设计，从结构尺寸来看，挡圈适配的基准内孔直径为23mm，挡圈自由状态下的最大外轮廓尺寸为28.51mm，可保证装入卡槽后外圆与卡槽侧壁充分贴合，提供足够的轴向限位承载力；挡圈的截面厚度方向尺寸为1.5mm，可匹配对应规格的标准卡槽深度与宽度，安装后不会出现突出孔壁或者卡接不牢的问题；挡圈开口处的两个定位小孔直径为2mm，可完美适配标准卡簧钳的钳头尺寸，方便装配时施力；挡圈的内外圆弧过渡均采用R2.75、R9.75的平滑圆角设计，既可以减少挡圈受力时的应力集中问题，提升挡圈的抗疲劳强度，避免反复拆装或者受轴向冲击时出现断裂失效，也能避免锐边划伤装配人员或者相邻的零部件。在设计过程中，重点考量了挡圈的弹性形变能力与结构强度的平衡，通过合理的圆弧轮廓设计，让挡圈在被挤压收缩时应力均匀分布在整个环体上，不会出现局部应力过大导致的塑性变形，同时保证安装后回弹量符合标准要求，能够牢牢卡紧在卡槽内；另外两个装配小孔的位置经过精准定位，距离中心的尺寸为10.15mm，既保证钳头插入后有足够的施力力臂，降低装配时的操作力度，也不会因为孔位过于靠近边缘导致挡圈在装配时出现撕裂问题。从安装边界来看，该挡圈仅需在目标孔壁加工宽度1.5mm、深度适配的环形卡槽即可完成安装，不需要额外的螺纹孔、焊接等加工工序，对基体零件的结构强度影响极小，安装后轴向占用空间仅为挡圈的厚度尺寸，非常适合结构紧凑、安装空间有限的轻量化装配场景，能够在极小的空间内提供可靠的轴向限位能力，满足各类中小型机械设备的装配需求。
