六角头螺栓带螺母垫圈组合件结构建模

六角头螺栓搭配螺母、平垫圈的螺纹连接组合，是机械装配领域应用覆盖度最高的可拆卸紧固方案之一，从普通民用设备的机架拼接、钣金护罩固定，到重型工程机械的结构件锁紧、传动部件定位，几乎所有涉及金属构件拼接的场景都能见到这类连接件的身影。这类组合件的核心作用，是通过螺纹副的轴向预紧力，将两个或多个带通孔的被连接件牢牢压合在一起，平垫圈的存在一方面可以增大螺栓头、螺母与被连接件表面的接触面积，降低接触面压应力避免软质被连接件表面被压溃，另一方面也能在反复拆装的过程中保护被连接件表面，减少螺栓转动时对工件漆面、加工面的刮擦损伤。

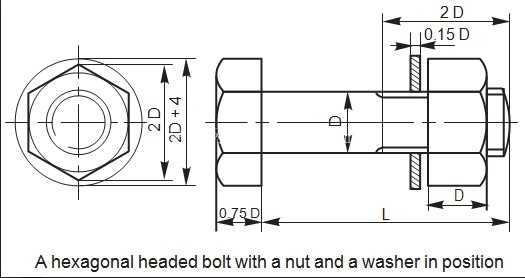

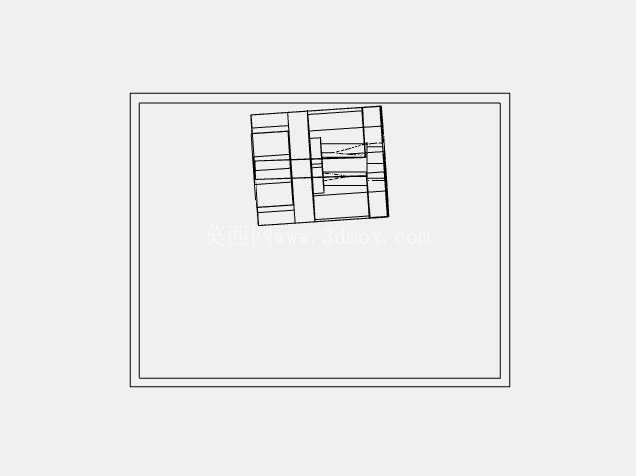

从结构设计逻辑来看，这类紧固件采用比例化尺寸标注的方式，所有结构尺寸都以螺纹公称直径D为基准推导，能适配不同公称直径的同结构螺栓快速完成系列化建模，不需要针对每一个规格单独重新绘制结构轮廓。螺栓头部采用外六角结构，对应的拧紧力矩传递面为六个平行侧平面，适配普通开口扳手、套筒扳手、梅花扳手等通用拧紧工具，不需要特殊定制工装就能完成装配与拆卸作业，头部厚度取0.75D的比例值，既保证了拧紧时头部有足够的抗剪切强度，不会因为施加过大拧紧力矩导致六角棱边崩裂，也不会因为头部过厚造成不必要的材料浪费与安装空间占用。螺纹段长度L可以根据被连接件的总厚度、垫圈厚度、螺母厚度以及预留的螺纹伸出量灵活调整，常规设计中螺栓拧紧后螺纹段会伸出螺母2-3个螺距的长度，避免螺纹加工误差导致的啮合长度不足，同时也能在螺纹副出现少量松动时预留一定的防退余量。

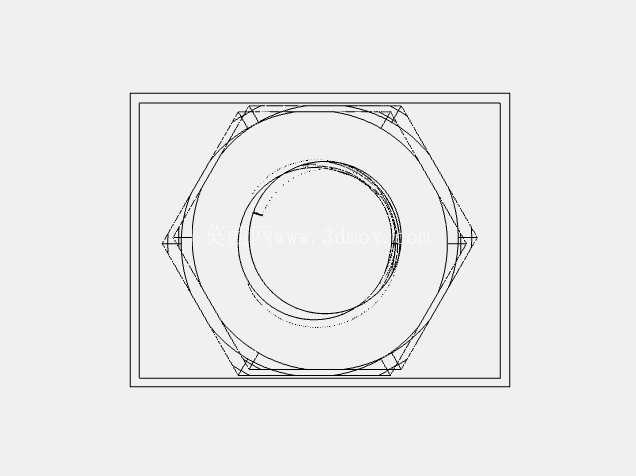

螺母采用与螺栓头部对边尺寸一致的外六角结构，厚度取0.8D左右的比例值，保证与螺栓螺纹有足够的啮合圈数，让螺纹副的受力均匀分布在多个啮合牙型上，避免前几牙螺纹受力过大出现滑牙、脱扣的失效问题。平垫圈的外径取2D、内径取1.05D的比例值，内径略大于螺纹公称直径，能让垫圈顺利穿过螺栓杆部，不会与螺纹牙型产生卡滞，厚度取0.15D的薄型结构，既具备足够的承压刚度，不会在预紧力作用下出现过度变形，也不会额外增加过多的连接总厚度。

在实际安装使用过程中，这类组合件的安装边界需要重点关注几个维度：首先是被连接件的通孔直径，通常要比螺纹公称直径大0.5-1mm，给螺栓安装预留一定的对位公差，避免孔位加工误差导致螺栓无法穿入；其次是螺栓头部与螺母的六角外接圆直径为2D，对应的安装扳手空间需要预留至少1.5倍外接圆直径的操作空间，保证扳手能顺利套入并完成至少60度的回转角度，否则在狭窄装配空间内会出现无法拧紧的问题；另外螺栓头与被连接件之间、螺母与垫圈之间的接触面需要保证平整，不能有明显的焊渣、飞边、凸起，否则会导致螺栓拧紧后出现偏载，螺纹副承受额外的弯曲应力，大幅降低连接结构的疲劳寿命。

从建模练习的角度来看，这类组合件的建模过程能覆盖机械三维建模的多个核心基础操作：螺栓部分需要完成六角头拉伸、杆部回转、螺纹牙型扫描或者装饰螺纹线创建、头部与杆部的过渡圆角处理；螺母部分需要完成六角基体拉伸、内螺纹创建、端面倒角处理；垫圈部分则是简单的回转体建模，同时还需要完成三个零件的虚拟装配，添加同轴、端面贴合等装配约束，还原实际装配状态下的零件位置关系。完成建模后还可以练习工程图的尺寸标注、公差配合标注、零件序号标注等操作，掌握标准件工程图的表达规范，为后续复杂非标零部件的建模与出图打下扎实的基础。在实际设备选型过程中，这类紧固件的选用需要结合被连接件的材质、承受的载荷类型、工作环境的腐蚀等级等因素，选择对应强度等级、表面处理方式的产品，比如承受交变振动载荷的部位需要配合防松垫圈或者螺纹锁固胶使用，户外潮湿环境下需要选用镀锌或者不锈钢材质的产品，避免锈蚀导致拆卸困难。
