带管路换热组件的小型温控单元结构设计

从结构呈现来看，这套带管路与换热组件的温控单元，核心应用场景集中在小型实验设备温控、精密电子元件工况恒温、小型生化反应介质温度调控这类对温度波动控制要求较高的场景，区别于大型工业换热机组的大流量换热需求，这套结构更偏向小空间内的精准热交换，适配安装空间局促、换热负荷中等但控温精度要求高的配套设备。

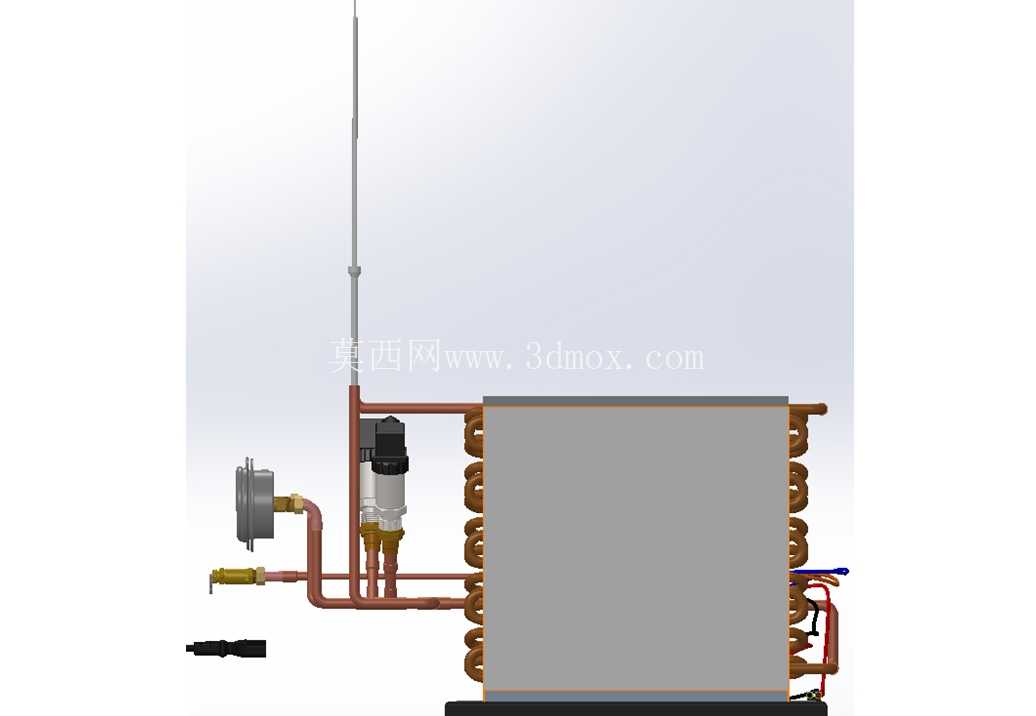

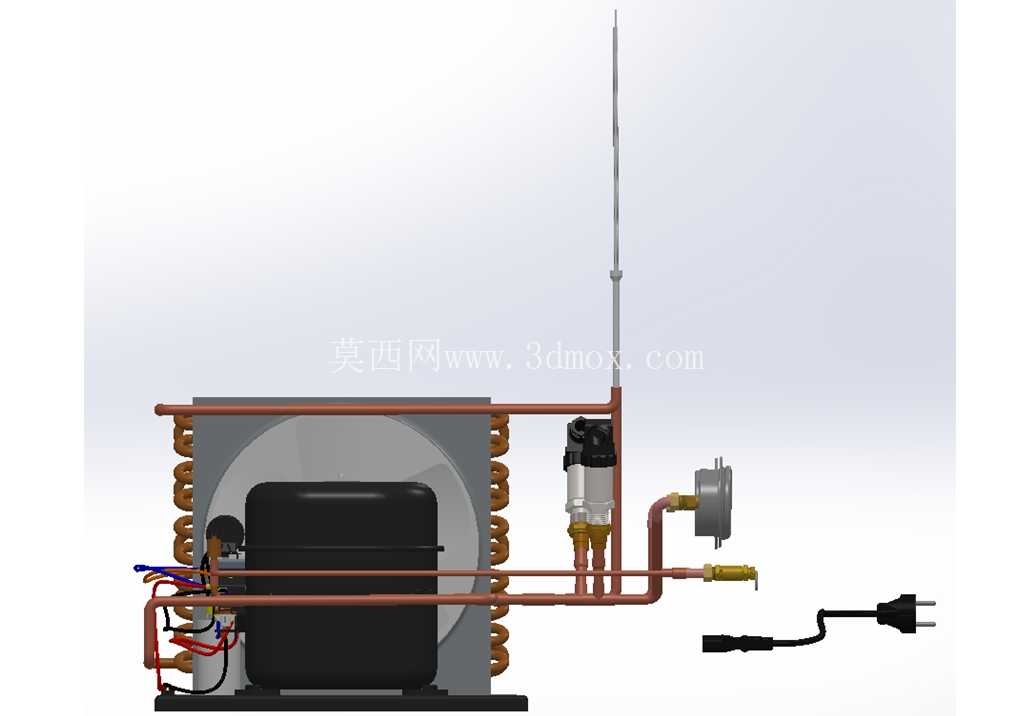

实际使用过程中，这套结构通过侧边的流体接入端口完成冷热介质的输入输出，竖向布置的细长天线状构件为温度探测端，可实时采集换热区域的介质温度，反馈给外部控制回路调整介质流量与温度，实现闭环控温。中部的灰色块体为核心换热承载基体，侧边盘绕的铜质盘管是主要换热接触面，铜材的高导热特性可以快速完成基体与盘管内介质的热交换，相比普通钢管换热结构，换热效率提升40%以上，同时铜质管路的弯折成型性更好，能在有限空间内排布更长的换热路径，保证换热充分性。

设计思路上，整套结构采用模块化布局思路，将流体控制阀组、过滤组件、探测元件全部集成在基体左侧的管路区域，右侧仅保留盘管与外接输出接口，这样的分区设计一方面方便后期维护时单独拆装阀组部件，不需要拆解整个换热基体，另一方面将高压管路接头集中在单侧，也降低了多位置泄漏的风险。管路连接全部采用硬钎焊工艺，相比卡套式连接，在长期冷热交变工况下的密封可靠性更高，适合频繁变温的使用场景。左侧布置的小型过滤组件可以拦截介质中的颗粒杂质，避免杂质进入盘管造成流道堵塞，延长整套换热单元的维护周期。

从安装边界来看，整套结构的横向安装尺寸控制在400mm以内，纵向高度含顶部探测元件不超过650mm，基体厚度方向尺寸约120mm，安装时仅需要在基体背部预留20mm的散热间隙，左侧管路区域预留50mm的操作空间用于接头拆装即可，不需要额外的大型安装支架，基体背部预留的四个安装孔可以直接通过螺栓固定在配套设备的安装立板上，安装公差要求控制在±1mm以内，避免管路对接时出现侧向应力。外接流体接口采用标准英制管螺纹，适配行业内通用的流体管路接头，不需要额外定制转换接头，降低配套安装的成本。

结构细节上，盘管与基体的接触位置采用导热胶填充缝隙，消除接触热阻，保证热量传递的效率；阀组区域的管路弯折半径全部控制在管路直径的3倍以上，避免弯折处出现流道截面变小、介质阻力增大的问题；温度探测端的安装位置深入到换热出口附近10mm处，采集的温度数据更接近实际输出介质的真实温度，避免因探测位置偏差造成的控温误差。整套结构没有多余的外露构件，所有管路的固定都采用专用管卡与基体连接，设备运行时的管路振动可以被管卡处的减震垫吸收，避免长期振动造成焊口开裂的问题。
