搭载钻孔立杆装置的轮式农用作业设备

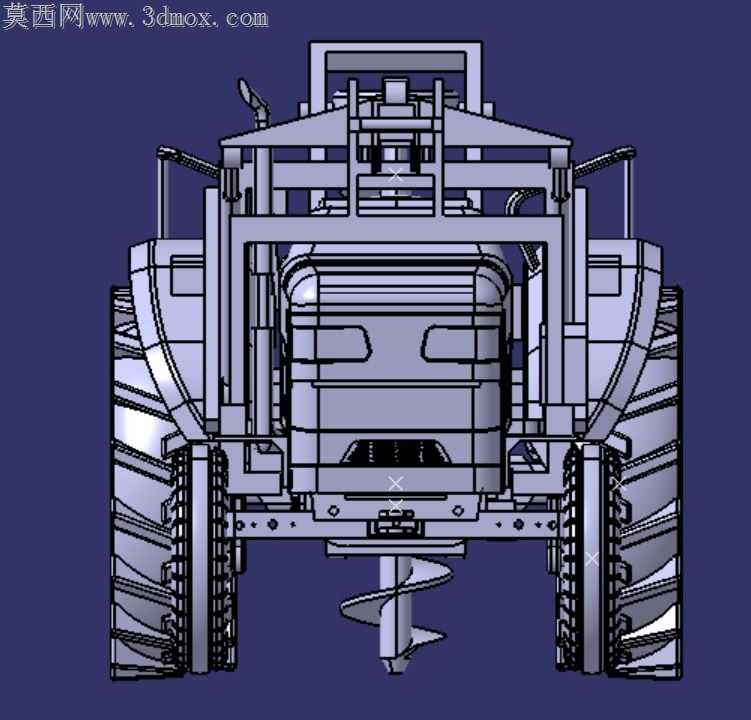

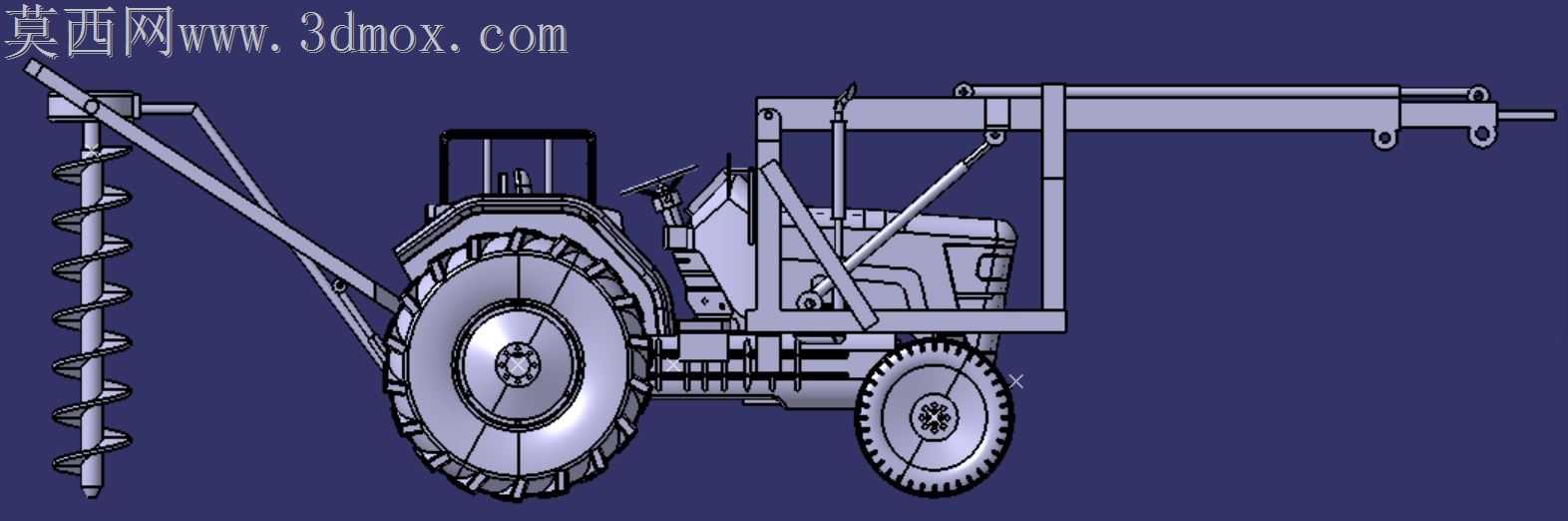

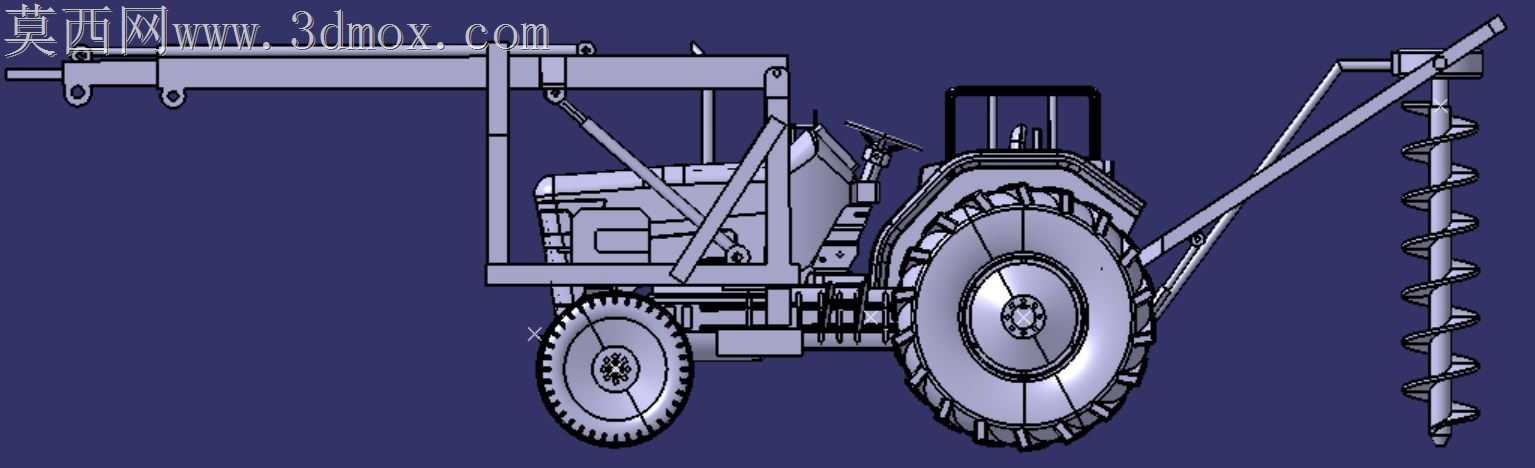

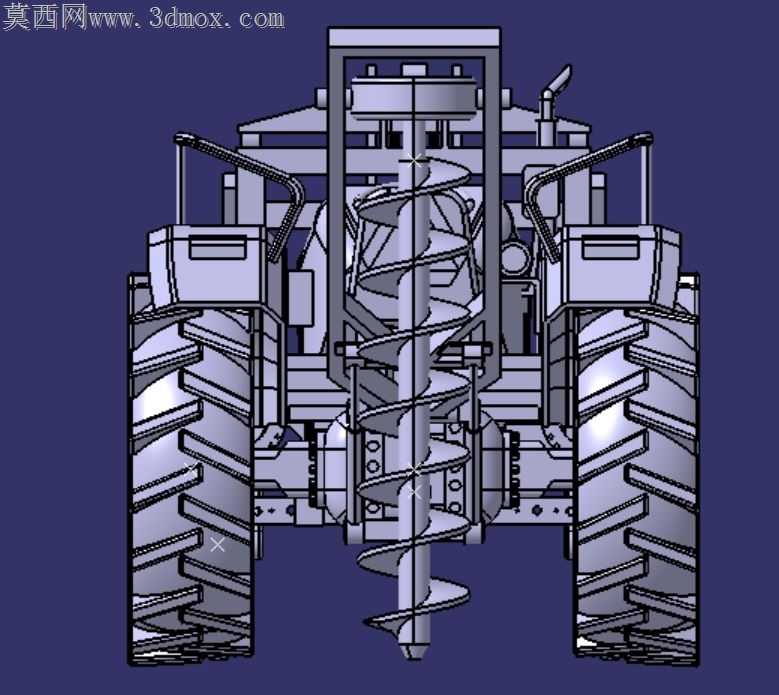

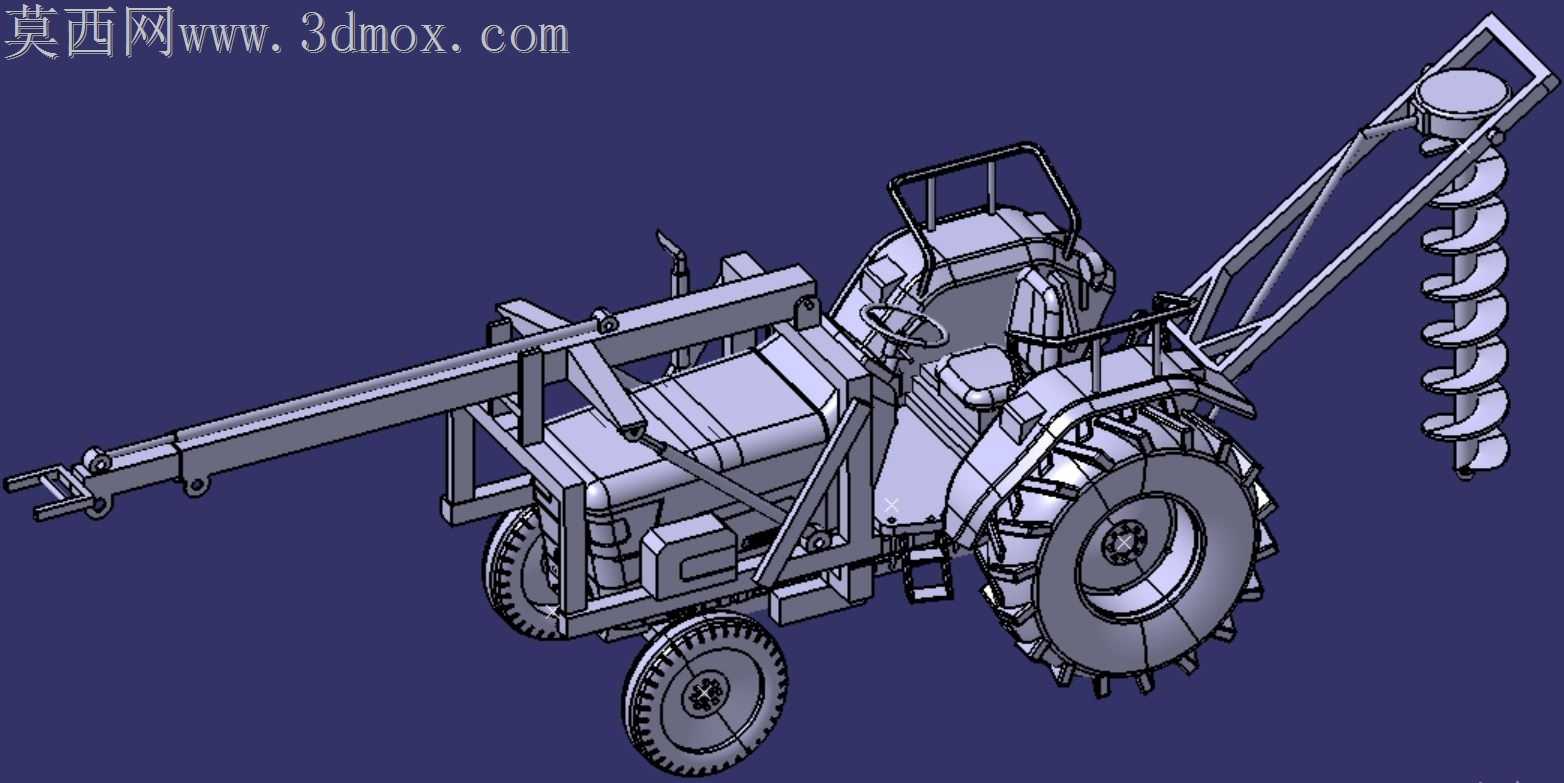

这款搭载钻孔与立杆功能的轮式作业设备，主要面向农林种植、电力线路架设、光伏场站建设、果园立柱搭建等野外分散作业场景，解决传统人工挖坑立杆效率低、劳动强度大、山地丘陵区域大型设备无法进场的痛点，依托成熟轮式拖拉机底盘的高通过性，可在非硬化土路、坡地、林间窄道等复杂地形灵活转场，单台设备即可完成钻孔、立杆、短距离物料转运的全套作业流程，无需额外搭配多台辅助设备，大幅降低零散工程的作业成本。设备整体以轮式拖拉机底盘为承载基础，在车身右侧加装可折叠收放的螺旋钻孔执行机构，车身前部加装水平延伸的立杆吊装臂，两套作业机构均通过高强度型钢焊接机架与底盘大梁刚性连接，连接点位避开底盘原有传动、转向、散热系统的安装空间，不会干涉拖拉机原有行驶、转向功能。钻孔机构采用大直径螺旋钻具，可根据作业需求更换不同直径的钻杆，适配不同规格的立柱埋深要求，钻臂带有角度调节结构，可根据地面坡度调整钻孔垂直度，避免坑洞倾斜导致立杆歪斜；前部立杆臂带有吊装挂钩与抱紧固定结构，钻孔完成后可直接将水泥杆、木桩、光伏支架立柱吊运至坑位上方，配合人工微调即可完成立杆就位，无需额外调用起重设备。设计过程中充分考虑了作业时的整机稳定性，钻孔作业时可通过拖拉机自带的液压悬挂系统调整钻具下压力，同时机架预留了配重安装位，可根据钻孔深度加装对应配重，避免钻具下钻时整机翘头；两套作业机构均采用液压驱动，动力从拖拉机后输出轴取力，通过独立分配阀控制各执行机构的动作，操作手柄布置在驾驶位侧边，机手无需下车即可完成钻孔、吊臂伸缩、钻具收放的全部操作。设备处于行驶转场状态时，钻孔臂可向上折叠收至车身侧方，前部立杆臂可水平收至车身前部，整体外廓宽度与原车保持一致，不会影响乡村道路、林间小道的正常通行；安装边界上，整套附加作业机构的最低点高于拖拉机底盘最小离地间隙，不会在起伏路面发生托底剐蹭，各液压管路沿机架内侧排布，避开高温排气部件与运动摩擦部件，降低作业过程中的管路损坏风险。该设备未搭载发动机总成部分，核心呈现作业机构与底盘的连接结构、各执行部件的运动配合关系，清晰展现了农用拖拉机改装多功能作业设备的结构布局逻辑，可作为同类农林作业设备改装、结构优化的设计参考，帮助设计人员快速评估作业机构的布置合理性、运动干涉风险与安装空间余量。
