高精度iPhone5外观结构三维数模

本模型为iPhone5外观结构高精度三维数模，建模阶段严格参照苹果官方发布的产品尺寸蓝图进行1:1比例还原，建模初期先导入官方标注的PDF尺寸参考文件，以机身长宽厚123.8mm×58.6mm×7.6mm的核心参数为基准，先绘制机身中框的轮廓草图，通过拉伸、倒圆角、抽壳等基础特征完成主体框架搭建，再逐一绘制顶部听筒开槽、前置摄像头孔位、底部数据接口、耳机孔、麦克风开孔、扬声器出声孔的细节特征，同时对侧边的音量键、静音拨片、电源键的装配间隙做了精准预留，修正了早期版本响铃开关尺寸偏差的问题，所有红色标注区域均严格匹配官方明确的尺寸公差要求，确保外观细节与真机完全一致。

参数设计层面，模型对机身R角弧度、屏幕边框宽度、Home键圆形尺寸、背面摄像头凸起高度等易出现误差的细节都做了参数化约束，所有特征尺寸均可通过参数表直接调整，方便后续衍生修改，同时区分了外观面与结构装配面的不同精度等级，外观曲面的G2连续曲率误差控制在0.01mm以内，避免渲染时出现曲面断层问题。

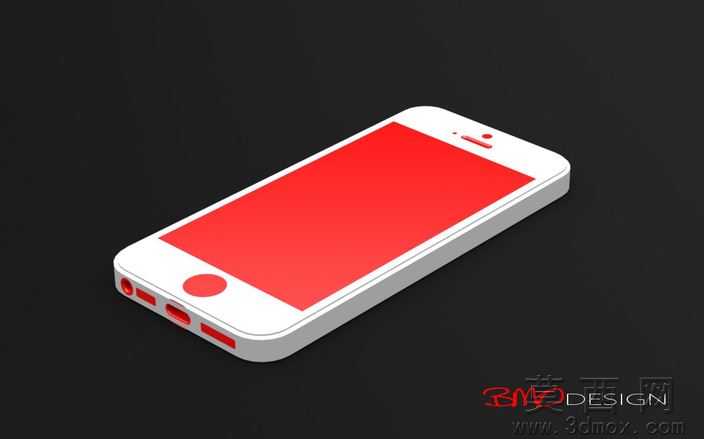

渲染材质部分，模型预设了真机对应的材质属性，中框采用阳极氧化铝金属材质，设置了对应的磨砂金属粗糙度与反射参数，前面板玻璃设置了高透玻璃的折射与反射属性，屏幕区域预设红色示意材质方便区分，Home键、侧边按键也匹配了对应的玻璃与金属材质参数，渲染后可高度还原真机的材质质感。

结构原理上，模型完整还原了iPhone5的一体化机身堆叠逻辑，清晰呈现了屏幕、中框、后盖的装配层级关系，所有开孔位置与内部元器件的避让关系都做了对应体现，可直观展示直板智能手机的典型结构布局。

软件兼容方面，模型原生为SolidWorks格式创建，同时导出了STL、STEP、IGS通用三维格式，可兼容UG、Pro/E、Catia等主流三维设计软件打开编辑，也可直接导入3D打印切片软件进行实体打印，附带的效果图文件可直接用于设计参考。

研发教学应用层面，该模型可作为消费电子产品外观结构设计的教学案例，帮助学习者掌握直板手机的建模流程与曲面处理技巧，也可用于数码配件设计的参考母模，比如手机壳、贴膜、外接配件的设计开发都可直接基于该模型进行适配设计，同时也适合三维建模初学者练习消费电子类产品的高精度建模方法，掌握参数化设计与曲面优化的实用技巧。
