压铸模具用圆形工装连接盘结构设计

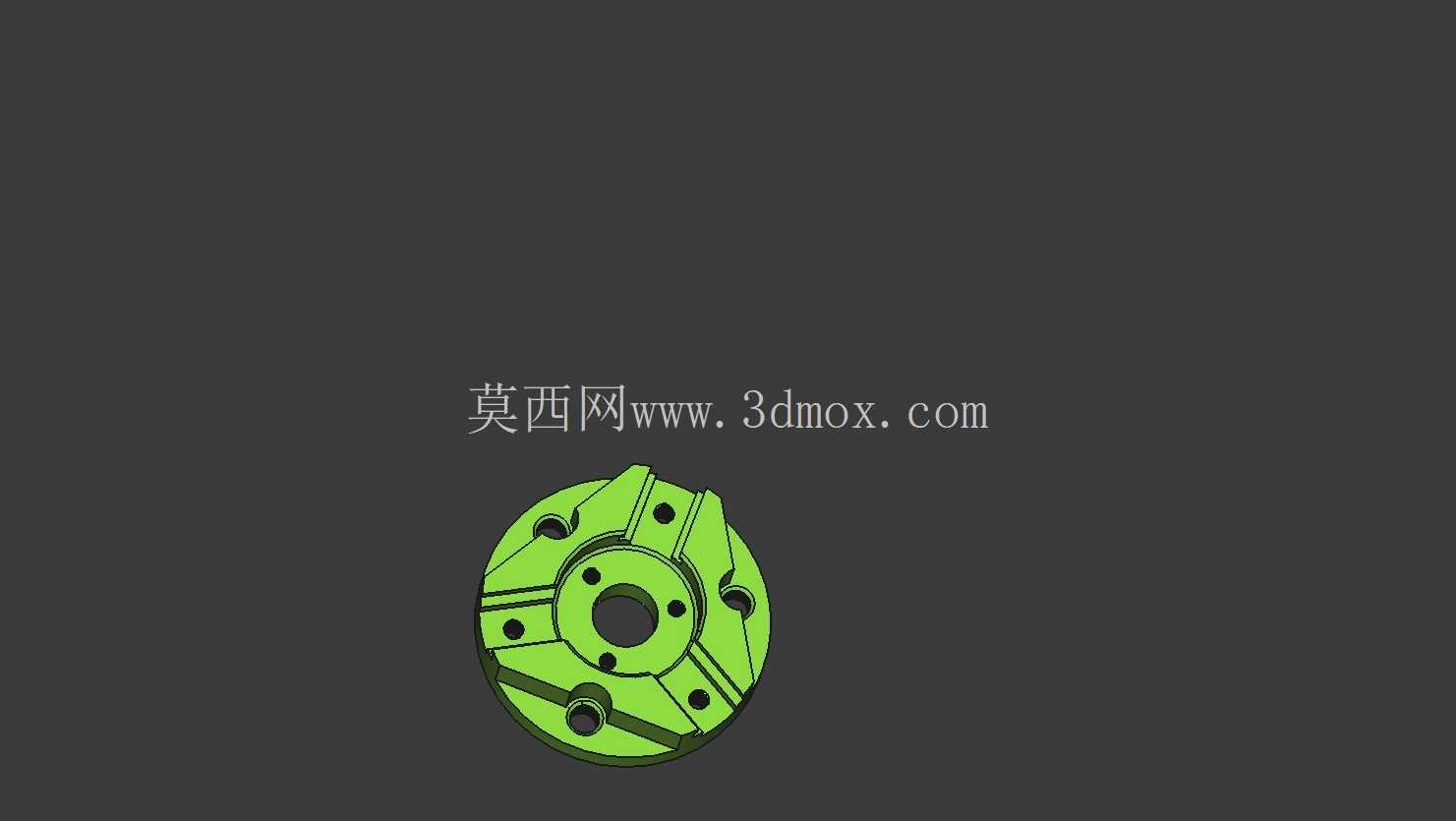

　　在压铸生产的工装配套体系里，这类圆形盘类零件是模架与执行端连接的核心过渡部件，日常生产中主要承担定位、载荷传递以及周边功能组件安装基准的作用，常见于中小型铝合金压铸工位的模具配套工装，也可适配在自动化取件工装的旋转连接端，承担周向定位与多工位组件安装的功能。从结构设计逻辑来看，整个零件采用圆盘式主体布局，中心设置大直径通孔，用于穿过主轴或者主流道衬套，避免与模架核心部件产生运动干涉，中心孔周边做了阶梯式沉台设计，能够在安装时实现轴向定位，减少装配时的调整工作量，保证装配后整体的同轴度公差控制在合理范围内。

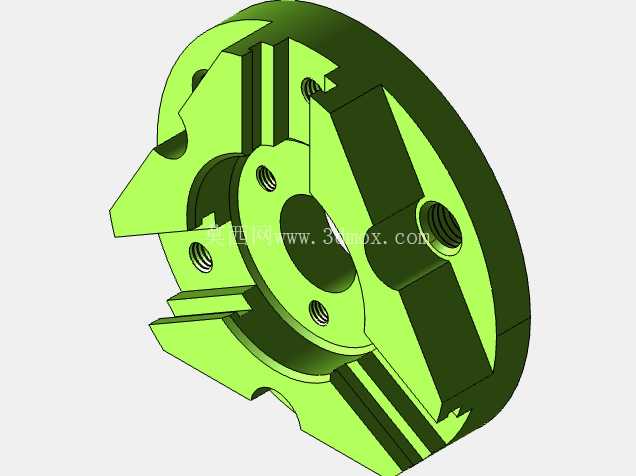

　　盘体上沿周向均匀分布多组安装孔位，不同孔径的孔位对应不同功能：小孔径的通孔用于穿设紧固螺栓，将盘体与相邻的模座或者连接法兰锁紧，孔位周边做了局部加厚处理，避免螺栓锁紧时盘体产生应力变形；带沉孔的安装位用于固定行程开关、冷却管路接头或者定位销这类周边附件，沉孔深度经过匹配设计，能够保证附件安装后表面不超出盘体基准平面，避免合模或者工装旋转时出现刮擦干涉。盘体边缘设置的三处凸耳结构并非冗余设计，每处凸耳上的孔位对应周向定位的销孔，装配时与相邻部件的定位销配合，能够承受周向的剪切载荷，避免设备运行过程中盘体出现周向转动，尤其是在压铸生产的开模、顶出瞬间，瞬时冲击载荷较大，这类周向定位结构能够有效分散剪切力，避免连接螺栓承受额外的剪切应力，延长紧固件的使用寿命。

　　从安装边界来看，盘体的整体外径尺寸适配常规200吨-350吨压铸机的模架安装空间，厚度方向的尺寸经过压缩设计，不会过多占用模架的合模行程空间，盘体背面设置的环形凹槽用于嵌入密封胶条，在需要通冷却介质或者气路的工况下，能够保证接合面的密封性，避免出现漏气、漏液的问题。设计过程中需要重点关注各孔位的位置度公差，尤其是周向分布的安装孔，位置度偏差需要控制在0.02mm以内，否则装配时会出现孔位错位，强行锁紧会导致盘体产生内应力，在长期交变载荷作用下容易出现开裂问题。另外盘体的所有棱边都做了倒角处理，一方面是去除加工毛刺，避免装配时划伤操作人员或者密封件，另一方面也能够减少应力集中点，提升零件的抗疲劳性能。

　　在实际工况应用中，这类零件如果用于压铸模具的动模侧连接，需要承受合模时的压射冲击以及开模时的顶出拉力，因此材质选型上通常会选用中碳钢进行调质处理，保证足够的强度与韧性，表面做发黑处理提升防锈能力；如果用于自动化取件工装的旋转端，则可以选用铝合金材质加工，降低整体重量，减少旋转时的转动惯量，提升工装的响应速度。盘体上的各安装孔位的深度也经过匹配计算，螺栓拧入深度满足螺纹连接的强度要求，不会出现螺纹滑牙或者连接强度不足的问题，同时也不会因为孔深过深导致盘体局部壁厚过薄，影响整体结构强度。在三维建模过程中，这类盘类零件需要重点处理各特征的布尔运算逻辑，尤其是沉孔、凸耳与主体圆盘的过渡位置，需要做圆角过渡处理，避免加工时出现应力集中，同时也方便后续的数控加工程序编制，减少刀具的异常磨损。
