小型钢管桁架式赛车底盘结构设计

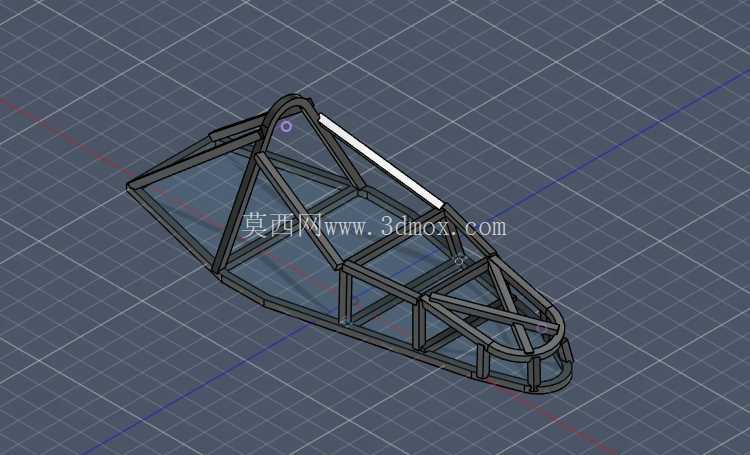

在小型竞速赛车的整车开发流程中，底盘车架作为所有总成部件的安装基体，其结构合理性直接决定整车的动态操控表现、碰撞安全冗余以及整备质量控制水平。这款钢管桁架式赛车底盘，采用空间管阵布局形式，完全围绕小型场地竞速赛事的使用需求展开结构设计，区别于民用乘用车的承载式车身结构，这类桁架式底盘没有封闭的车身承力面板，所有载荷均通过不同规格的合金钢管拼接形成的空间框架传递，能够在极低的整备质量下实现极高的结构扭转刚度。

从实际应用场景来看，这类底盘主要适配小型场地卡丁车级别的竞速赛车、大学生方程式赛车原型验证以及小型越野休闲赛车的改装开发，能够为动力总成、悬挂系统、转向机构、座椅安全装置以及燃油供给系统提供精准的安装定位基准。设计过程中优先考虑了驾驶员的乘坐空间边界，前部收窄的管架结构预留了前悬摇臂、转向拉杆的安装空间，同时兼顾正面碰撞时的溃缩吸能行程，前部多组斜向支撑的钢管并非随意布置，而是按照碰撞力的传递路径规划，当正面受到冲击时，载荷能够沿着斜向管梁分散到两侧的主纵梁上，避免局部应力集中导致框架瞬间失效。

底盘中部的框架结构围绕驾驶员座舱打造，两侧的主纵梁采用连续通长的钢管布置，没有在乘员舱区域设置断开的拼接点，侧面的横向支撑与斜向支撑形成多个稳定的三角形结构，能够在侧面受到撞击时有效抵抗侧向冲击力，为驾驶员保留足够的生存空间。座舱底部的横向管梁间距经过严格计算，既能够承载驾驶员与座椅的重量，也预留了电池、线束以及制动管路的布置空间，底部框架的平面度控制在合理范围内，方便后期铺设防滑底板以及安装踏板总成。

后部的框架结构主要用于集成动力总成与后悬挂安装点，抬高的尾部管架适配后置后驱的动力布局，能够为发动机、链轮传动机构以及后减震器提供足够的安装空间，后部的斜向支撑直接连接到主纵梁上，能够将动力输出产生的扭矩以及后悬挂传递的路面冲击均匀分散到整个框架上，避免局部管梁长期受交变载荷出现疲劳开裂。

从安装边界来看，整个底盘的前部宽度控制在适配前轮转向行程的范围内，不会在大角度转向时与轮胎发生运动干涉，中部座舱的宽度满足常规体型驾驶员的乘坐需求，同时不会因为过宽增加整车的迎风面积，后部的框架宽度匹配后悬挂的轮距设计，所有管梁的连接节点都预留了足够的焊接操作空间，后期改装时也可以根据不同的部件安装需求在对应管梁上焊接安装支架，不需要对主框架进行大规模切割改动。

这类桁架式底盘的设计核心在于用最少的材料实现最高的结构效率，每一根钢管的走向都对应明确的载荷传递路径，没有多余的冗余结构，相比钢板冲压焊接的底盘结构，这种管架结构的修改成本更低，在原型验证阶段可以快速调整局部管梁的位置来适配不同的部件布局，同时也方便维修人员在赛事现场对受损的管段进行快速更换。在实际装配过程中，所有悬挂安装点的位置度公差需要严格控制，否则会导致四轮定位参数失准，影响轮胎的抓地表现，框架焊接完成后还需要进行去应力处理，避免焊接残余应力导致框架长期使用后出现变形。
