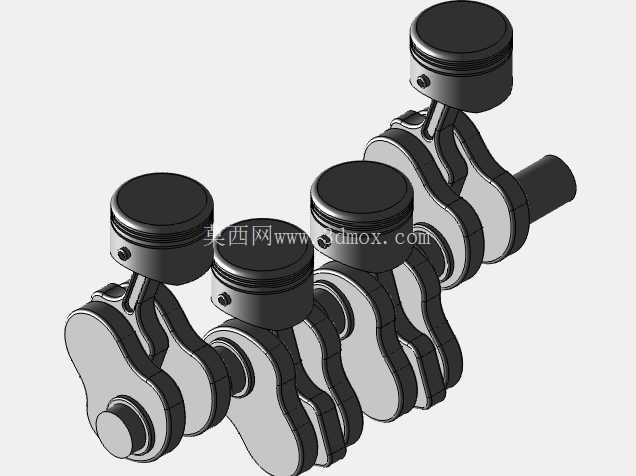

直列四缸内燃机曲柄活塞组结构

这套直列四缸动力单元的核心运动组件，在民用乘用车、小型通用动力机组、非道路作业机械的动力匹配场景中应用极广，是小排量往复式动力设备里普及率最高的结构形式。从实际装机的功能逻辑来看，整套组件承担着把燃烧室内燃气爆发产生的直线推力，转化为曲轴旋转扭矩输出的核心作用，四个气缸沿曲轴轴向等距排布，相邻气缸工作冲程间隔180度曲轴转角，能保证动力输出的连续性，相比三缸结构不会出现一阶往复惯性力矩的不平衡问题，NVH表现更均衡，制造成本又低于V型六缸结构，是1.0L到2.5L排量区间动力设备的首选结构。

设计层面首先要匹配的是安装边界约束，四缸直列的布局决定了曲轴轴向总长度要控制在对应机舱的横向安装尺寸内，四个曲柄销按照1-3-4-2的发火顺序错开相位布置，每个曲柄臂都配置了对应的平衡重块，用来抵消活塞往复运动和曲柄旋转产生的惯性力，避免高速运转时出现整机振动超限的问题。活塞部分采用了平顶燃烧室匹配设计，环岸位置预留了三道活塞环的安装槽，分别对应气封、刮油的功能需求，活塞销采用全浮式安装结构，工作状态下可以在活塞销座和连杆小头衬套之间自由转动，保证磨损均匀。连杆部分采用了工字形截面的锻钢结构，大小头的孔径公差、中心距尺寸都严格按照装机配合要求设计，大头采用剖分式结构，方便和曲轴连杆轴颈的装配紧固，轴瓦安装位置预留了合适的过盈量，保证工作状态下轴瓦不会出现转动、移位的问题。

从实际建模的细节来看，曲轴的主轴颈、连杆轴颈的圆角过渡位置都做了对应应力释放的结构处理，避免长期交变载荷下出现应力集中导致的轴颈断裂问题；活塞裙部设计了对应的微椭圆型线，匹配热态下的膨胀变形量，避免冷机敲缸、热机拉缸的故障出现。整套运动副的配合间隙都按照实际装机的公差带做了对应预留，比如活塞和气缸壁的配合间隙、曲轴轴颈和轴瓦的配合间隙、活塞销和衬套的配合间隙，都符合小排量高速内燃机的设计规范，能满足最高6000转每分钟的运转工况需求。

在实际工程应用中，这套结构可以作为动力总成开发阶段的运动干涉校验、动力学仿真分析的基础模型，也能作为教学场景下讲解内燃机工作原理的直观演示载体，结构设计上兼顾了制造成本和运转可靠性，没有采用复杂的可变压缩比、可变连杆比这类特殊结构，完全是量产机型上普遍应用的成熟结构方案，所有的安装连接尺寸都和主流量产1.6L排量自然吸气机型的运动组件参数对齐，可直接用于同类型动力的结构参考、改装方案的可行性校验。建模过程中还原了组件之间的实际装配关系，每个零件的装配约束都符合实际装机的运动逻辑，转动曲轴时可以直观看到四个活塞按照发火顺序依次完成上下往复运动，能清晰演示进气、压缩、做功、排气四个冲程的运动过程，对于刚接触内燃机结构的设计人员来说，能快速理清曲柄连杆机构的运动传递逻辑，避免在实际设计中出现运动干涉、配气相位匹配错误这类基础问题。
