压铸工艺用CS夹具底座结构设计

在压铸生产的工件流转、机加工序衔接环节，夹具底座是整套装夹系统的核心承载基准，这款CS夹具底座的结构设计完全围绕压铸后工序的装夹稳定性需求展开，没有多余的装饰性结构，所有几何特征都服务于定位、装夹、承载的实际功能。从实际产线应用来看，这类底座主要适配中小型压铸件的去毛刺、钻孔、攻丝等二次加工工位，安装在机床工作台或者专用工装架上，作为整套夹具的安装基体，承担装夹系统的全部静载荷与加工过程中的动载荷，同时为上部的定位元件、夹紧元件提供统一的安装基准，保证重复装夹的位置精度控制在0.02mm以内，满足压铸件后续加工的公差要求。

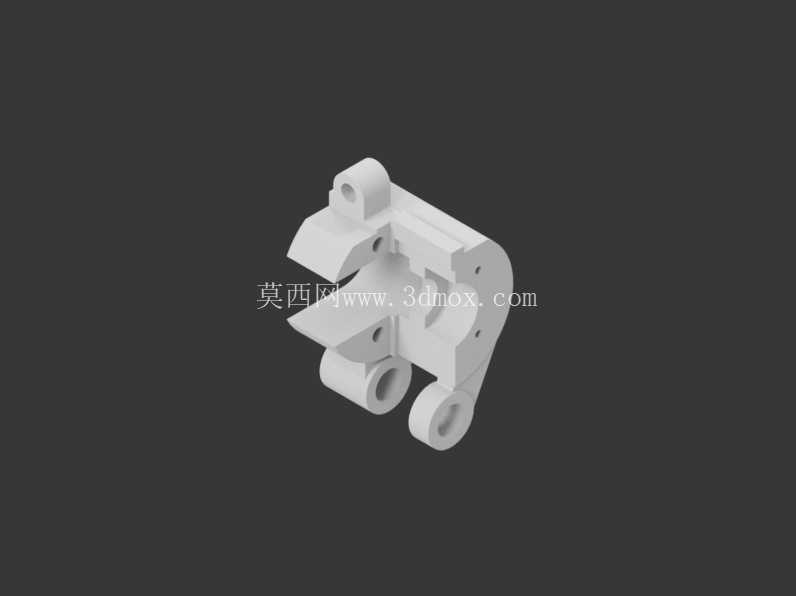

设计过程中首先考虑的是安装边界的适配性，底座底部的两个同轴带孔支耳是核心安装定位特征，孔位的同轴度公差按照IT7级精度控制，安装时可以通过销轴快速与工作台面的定位孔配合，不需要反复调整找正，能大幅缩短工装换型的时间；支耳的厚度经过载荷校核，在承受150kg的偏载载荷时不会出现塑性变形，满足常规中小型压铸件的装夹承重需求。底座上部的异形支撑面完全匹配对应压铸件的毛坯轮廓，支撑面的凸起定位块刚好嵌入压铸件毛坯的工艺凹槽内，限制工件的X、Y向移动自由度，侧面的带孔凸台用于安装快速夹钳，夹钳的压合点位置经过受力分析，选在工件刚性最好的加强筋位置，避免装夹力过大导致压铸件薄壁部位变形。

结构设计上特意做了等强度优化，底座主体的壁厚从安装端到支撑端做了渐变过渡，既保证整体刚性，又尽可能减少材料用量，降低工装本身的重量，方便人工搬运安装；各个连接部位都做了R3-R5的圆角过渡，避免应力集中，在频繁承受装夹冲击载荷的工况下不会出现根部开裂的问题。侧面预留的两个光孔是辅助定位孔，当需要加工工件的侧向特征时，可以插入定位销实现底座的角度翻转，不需要重新设计整套工装，拓展了这套底座的适用场景。

从实际使用的角度看，这款底座的所有安装孔位都做了锪平处理，保证紧固件安装后端面贴合紧密，不会出现锁紧后底座倾斜的问题；支撑面的粗糙度控制在Ra3.2，既保证与工件毛坯的接触贴合度，又不会因为表面过于粗糙导致定位误差累积。不同于通用型的夹具底座，这款结构是针对特定系列压铸件定制的，所以没有多余的可调槽孔，所有定位特征都是固定的，重复装夹时的定位一致性更好，适合批量生产的流水线工位使用，能有效减少装夹辅助时间，提升单工序的加工效率。在压铸车间的实际工况下，底座表面容易沾染脱模剂、切削液，所以结构设计上尽量避免了封闭的积油槽，所有平面都做了1-2度的微小倾斜角度，液体可以自然流下，不会在表面积存，日常清理维护非常方便，不需要特意拆解就能完成工位的清洁保养，适配车间快节奏的生产节拍。
