压铸工装用CS型直角支撑安装支架

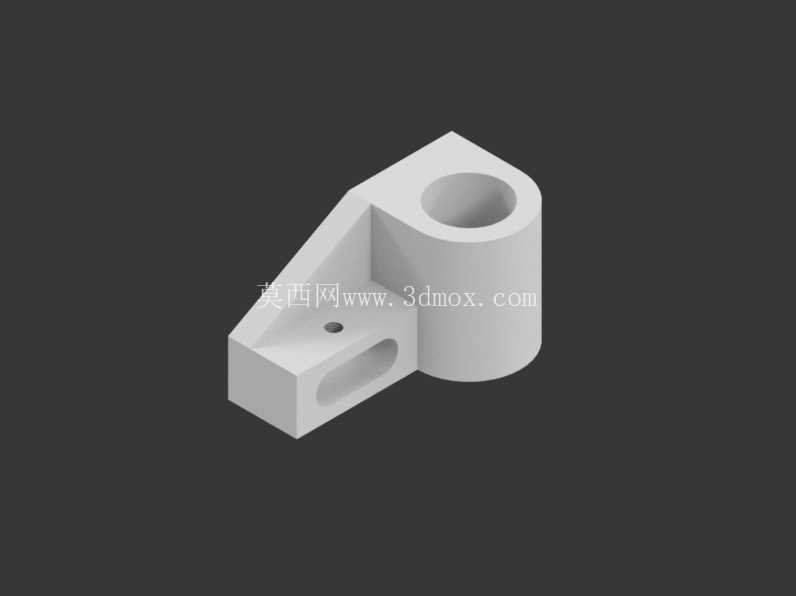

这款直角结构的支撑支架，主要应用在压铸生产环节的周边工装定位、模具辅助支撑以及小型自动化产线的构件接驳场景，在压铸模周边的冷却管路固定、抽芯机构辅助限位、工位检测元件安装座等工况下都能适配。从结构形态来看，整体采用L型直角布局，一侧为带沉头安装孔与长条形调节腰孔的平板安装基面，另一侧为一体式的带通孔圆柱筒结构，两个结构段之间通过三角加强筋做刚性连接，避免长期受侧向载荷时出现直角根部应力断裂的问题。

平板侧的安装基面做了平面度精整处理，两个安装位分别对应固定锁紧与位置调节需求：沉头孔用于支架本体的基准定位锁紧，腰型孔可提供沿平板长度方向的±5mm调节余量，适配现场安装时的位置公差补偿，不需要额外加工调整垫片就能完成安装对位，能大幅缩减工装调试的配做时间。圆柱筒侧的内孔为光孔设计，可穿装导向轴、支撑导杆或者管路固定杆，孔壁与外圆柱面保持了较高的同轴度，穿装杆件后不会出现偏载卡滞的问题，圆柱筒的端面也做了平磨处理，可作为轴向定位的贴合面，配合轴用挡圈或者锁紧顶丝就能完成穿装部件的轴向固定。

设计阶段优先考虑了压铸工况下的受力特性：压铸生产现场存在持续的开合模振动、铝液喷溅带来的局部温度升高，因此支架的壁厚做了均匀化处理，直角过渡位置全部采用R角过渡，避免应力集中，加强筋的厚度与两侧壁保持一致，不会出现压铸成型时的局部缩孔、缺料问题，适合采用压铸工艺直接批量成型，后续仅需做安装面与内孔的少量机加工就能达到使用精度要求。安装边界方面，平板侧的安装面宽度可适配常用的30/40系列工业铝型材安装槽，腰孔的孔距可兼容M6、M8两种规格的安装螺栓，圆柱筒的内孔直径适配常用的12mm、16mm直径的标准导杆，不需要额外定制非标连接件就能和现有标准工装配件完成组装。

在实际使用场景中，这类支架除了压铸模具周边的辅助固定，也可用于小型装配工位的传感器安装支架、气动管路的走线固定座、安全光栅的侧边安装支撑，由于整体结构刚性充足，在承受15kg以内的静态侧向载荷时不会出现明显形变，动态振动工况下的锁紧可靠性也优于折弯成型的薄板支架。结构建模时重点控制了安装面与圆柱筒轴线的垂直度公差，保证穿装在圆柱筒内的杆件与安装基面保持垂直，避免导杆运行时出现偏磨，腰孔的长度方向与平板侧边保持平行，调节时不会出现位置偏移，减少安装时的对齐找正工作量。不同于焊接拼接的支架结构，这款一体式结构的支架没有焊缝开裂的风险，长期在振动工况下使用也不会出现连接位置松动，表面做喷砂氧化处理后可适配车间内的潮湿、多切削液的使用环境，不会轻易出现锈蚀卡滞的问题。
