压铸生产用CS型定位夹紧工装夹具

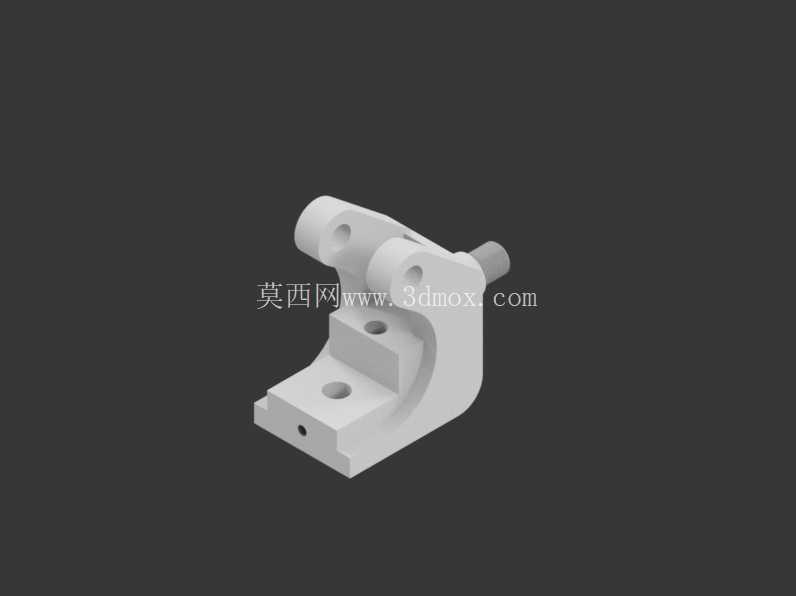

在压铸生产的后处理及机加工工序中，工件的定位精度直接决定了后续切边、钻孔、铣面等工序的加工良率，这款CS夹具正是针对中小型压铸件的批量装夹需求设计的专用工装组件。从结构布局来看，整体采用L型一体式基座作为承载主体，基座底面预留两个沉头安装孔，可直接通过内六角螺栓固定在机床工作台或者流水线工位的工装板上，安装时需保证基座定位面与设备进给方向的平行度误差控制在0.02mm以内，避免装夹基准偏移带来的加工误差。基座竖直臂上设置了两处同轴的销轴安装孔，用于装配夹紧动作的铰接转轴，转轴与孔位采用H7/g6的间隙配合，既保证铰接转动的灵活性，又不会出现过大的旷量影响夹紧精度。

夹具的夹紧臂采用圆弧过渡的变截面结构，在保证结构强度的前提下尽可能减少了整体重量，避免长时间往复动作带来的惯性冲击，夹紧臂前端的压合面做了防滑纹理处理，与工件接触时不会出现压痕或者滑移，针对不同外形的压铸件，还可以在压合面加装定制的仿形压头，适配不同轮廓工件的装夹需求。侧方伸出的导向轴与驱动部件连接，可适配气动、液压或者手动凸轮等多种驱动方式，在自动化压铸生产线上，可直接接入设备的气路控制系统，配合传感器实现工件的自动夹紧与松开，单工位装夹动作耗时可控制在1秒以内，完全匹配高速压铸生产线的节拍要求。

从实际应用场景来看，这类夹具除了用于压铸工序的工件固定，还可广泛应用于小型零件的钻孔、攻丝、去毛刺等工序的装夹，在小批量多品种的生产场景下，只需更换前端的仿形压块，就可适配不同尺寸的工件，无需重新制作整套工装，大幅降低了工装换型的成本与时间。设计过程中充分考虑了压铸车间的恶劣工况，整体结构没有狭小的积屑槽，加工产生的铝屑、切削液可顺着基座的斜面自然滑落，不会堆积在铰接部位造成动作卡滞，日常维护只需定期在转轴部位加注少量润滑脂即可，无复杂的保养流程。

安装边界方面，整套夹具的横向最大尺寸不超过120mm，纵向高度不超过90mm，在多工位排列安装时，相邻夹具的中心距可控制在150mm以内，能够在有限的工作台面上布置更多的装夹工位，提升单批次的加工产能。基座的安装孔位采用标准化的孔距设计，可兼容市面上多数标准工装板的孔系布局，无需额外打孔改造即可直接安装使用。夹紧行程预留了15mm的调节余量，可适配厚度在10mm到35mm之间的各类中小型零件，对于部分外形特殊的工件，还可通过在基座定位面加装调整垫片的方式，补偿工件的铸造公差，保证夹紧时工件的基准面与夹具定位面完全贴合，避免装夹变形。

在结构强度校核阶段，针对夹紧时的受力情况做了有限元分析，在最大500N的夹紧力作用下，夹紧臂的最大变形量不超过0.01mm，完全满足精密机加工的装夹刚度要求，不会因为夹紧力过大导致工件变形，也不会因为刚度不足出现夹紧松动的情况。铰接部位的销轴采用淬火处理，表面硬度达到HRC45以上，长期往复转动不会出现磨损旷量，整套夹具的正常使用寿命可达到300万次以上，能够满足大批量连续生产的使用需求。
