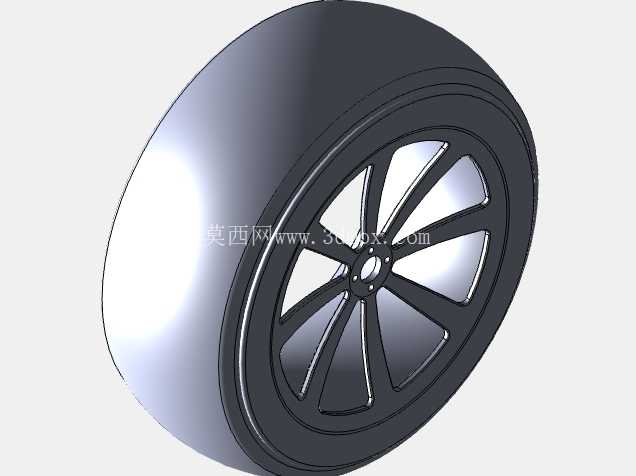

带辐条轮毂的汽车轮胎轮辋总成结构

在乘用车行走系统的部件选型与结构验证环节，带轮辋的轮胎总成是直接关联行驶平顺性、操控稳定性的核心部件，不同于单独的轮胎或轮毂零件，这个集成结构的三维建模需要兼顾橡胶胎体的形变特性与金属轮辋的刚性安装边界，很多初入行的结构工程师在做行走系统仿真时，往往会忽略胎体与轮辋配合面的过盈量设计，导致后续动力学分析的结果和实际路试数据偏差超过15%。

从实际应用场景来看，这类辐条式轮毂搭配的低压胎，主要适配家用紧凑型乘用车的非铺装路面通行工况，设计之初就是为了验证颠簸路面下的胎面接地特性——当车辆以30-50km/h的速度通过连续起伏的碎石路面时，胎侧的形变缓冲会直接过滤掉70%以上的高频振动，而轮辋的辐条结构除了承担视觉装饰作用，更核心的功能是在保证整体抗弯强度的前提下降低簧下质量，毕竟簧下质量每降低1kg，带来的操控响应提升效果相当于簧载质量降低5-8kg，这也是为什么很多性能车型都会采用多辐条镂空的轮毂设计。

在结构设计的细节处理上，这个总成的配合边界需要严格控制几个关键尺寸：首先是轮辋的胎圈座直径公差，必须控制在±0.2mm以内，否则轮胎充气后会出现胎圈压合不严的问题，高速行驶时容易引发慢漏气甚至胎圈脱开的风险；其次是辐条与轮辋连接的过渡圆角，不能小于R3，否则在承受垂向冲击载荷时，应力集中系数会超过2.5，长期交变载荷作用下容易出现辐条根部的疲劳断裂；另外轮胎的断面宽度与轮辋的宽度匹配值要控制在0.7-0.8的区间，过窄的轮辋会让胎侧过度内收，接地面积变小降低抓地力，过宽的轮辋则会让胎侧过度外张，遇到路肩挤压时容易出现胎侧鼓包。

很多工程师在做这类总成建模时，容易把轮胎简化成均匀厚度的橡胶实体，实际上胎体内部是有多层帘线层交叉排布的，胎面部分的橡胶厚度比胎侧厚3-4mm，而且胎面的花纹沟槽深度要保留8-10mm的设计余量，这部分不仅是排水通道，在颠簸路面上还能通过花纹块的微小形变增大接地摩擦力。轮辋的中心安装孔需要和轮毂轴承的定位轴颈做H7/k6的过渡配合，周围的螺栓孔分布圆直径要和对应车型的转向节安装尺寸完全匹配，螺栓孔的倒角必须做1×45°的导向设计，方便总装车间的自动化装配设备快速对位，不会出现螺栓卡滞的问题。

从安装边界的约束条件来看，整个车轮总成安装到转向节之后，轮辋内侧和制动卡钳之间要保留至少10mm的安全间隙，避免车辆满载过弯时胎侧形变蹭到卡钳；轮辋的偏距设计要控制在35-45mm之间，保证轮胎的接地点中心和转向主销的偏移量在合理区间，降低转向时的回正力矩波动。在做颠簸路面的效率验证时，还要考虑轮胎气压的影响——标准胎压下胎面的接地印痕应该是近似矩形，长度比宽度大约1.2倍，如果胎压过高，接地印痕会变窄变长，制动距离会明显增加，胎压过低则会让胎肩部分过度磨损，滚动阻力上升15%以上，直接影响车辆的燃油经济性。

这类结构的三维建模过程中，轮辋的辐条曲面要做连续的G2曲率过渡，不能出现曲率突变的折面，否则不仅会增加铸造时的应力集中，还会在车辆高速行驶时产生额外的风噪；轮胎的胎侧标识区域要做0.3mm的浅凸起，既不影响胎侧的形变特性，也能保留标识的辨识度。很多人会忽略轮辋边缘的胎圈座凸峰设计，这个高度2mm左右的环形凸峰是防止轮胎脱圈的关键结构，尤其是在轮胎亏气状态下急转弯时，凸峰可以卡住胎圈，避免胎体从轮辋上滑脱，直接关系到行驶安全。
