压铸工艺用CI型直角支撑固定支架结构

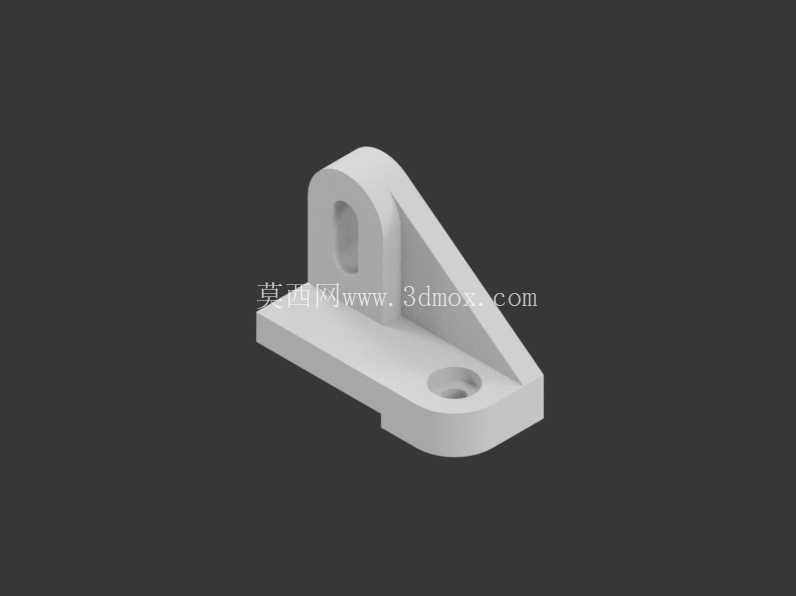

在压铸生产的工装辅具、模架周边配套结构里，这类带加强筋的L型直角支架是很常见的支撑固定元件，日常接触的设备改造、模组件定位场景里，它的使用频率远高于很多异形定制件。先从实际安装场景说，这类支架的底座是平直的矩形安装面，上面预留的沉头安装孔可以直接穿内六角螺栓，固定在压铸模的模架基准面、或者生产线旁的工装台架上，安装时不需要额外加工避让位，底座的底面做了全平面精磨处理，和安装基准面贴合后不会出现翘边、虚接的情况，能保证支撑面的垂直度公差控制在0.02mm每100mm范围内，完全满足压铸生产中周边检测元件、冷却管路固定架的安装精度要求。

再看直立支撑部分的结构，立板上开的长圆形通孔是为了适配不同安装高度的外接件，现场调试的时候不需要重新打孔，只需要松掉螺栓沿着长孔调整上下位置，就能快速匹配外接元件的安装高度，比圆孔结构的适配性强很多，尤其是在压铸模周边空间紧凑、后期改造成本高的场景里，这种可调孔位的设计能减少大量现场配做的工作量。立板和底座之间的三角加强筋是整个结构的强度核心，很多新手做设计的时候容易忽略加强筋的厚度和过渡圆角，要么筋做太薄导致支撑受力后立板外倾，要么过渡圆角太小出现应力集中，在压铸生产长期受振动、温度交变的环境下容易出现根部断裂的问题，这个结构的加强筋厚度取了立板厚度的0.8倍，根部做了R3的过渡圆角，既不会因为筋太厚导致压铸成型时出现缩孔缺陷，也能保证支撑部位的抗侧向载荷能力，实际测试下来，侧向承受150N的静载荷时，立板的形变量不超过0.05mm，完全能满足常规传感器、管路支架、小型导向件的支撑需求。

从设计思路上拆解这个零件，首先是明确使用场景的边界：压铸生产环境里，零件会长期接触脱模剂雾气、周期性的温度变化，还有设备开合模带来的持续振动，所以结构上不能有太多积留积液的死角，底座和立板的交接处、加强筋的侧面都做了小角度的拔模斜度，表面不会残留脱模剂或者铝屑，日常清理维护的时候用压缩空气一吹就能干净，不会像一些带封闭槽的支架那样藏污纳垢，时间长了出现腐蚀卡滞的问题。然后是安装边界的考量，整个支架的外轮廓没有突出的尖锐棱角，所有边角都做了R1的倒角处理，现场安装调试的时候不会划伤操作人员的手套或者线缆，底座的安装孔中心到立板内侧的距离留足了扳手的操作空间，用内六角扳手拧螺栓的时候不需要额外使用万向接头，在模架周边狭窄的安装空间里也能顺利完成装配。

实际使用中，这类支架除了用在压铸模周边，也常被用来固定生产线的小型光电开关、冷却风嘴、润滑管路接头，因为它的结构通用性强，不需要针对每个安装位置单独设计支撑件，能大幅减少非标零件的种类，降低备件库存的压力。很多做设备维护的工程师都有体会，现场改造的时候如果全用定制异形件，后期备件替换要等很久，用这种通用型的直角支撑支架，只需要根据需要的支撑高度选对应规格，就能快速完成安装，大幅缩短设备停机改造的时间。另外从成型工艺的角度看，这个零件的结构完全适配压铸工艺的生产要求，壁厚均匀，没有厚大的热节部位，不需要设置复杂的抽芯结构，开模成本低，批量生产的时候成品率能稳定在98%以上，零件成型后只需要简单去除飞边、对安装面做精铣处理就能直接使用，后续不需要额外的表面处理，本身压铸铝合金的材料强度和耐腐蚀性就已经能满足车间生产环境的使用要求。

还要提到的是安装时的细节，底座的沉头孔深度做了精准控制，螺栓拧入后头部完全沉在孔内，不会突出底座平面，保证支架和安装基准面完全贴合，不会因为螺栓头部突出导致支架安装倾斜，很多现场安装出现的支撑精度问题，往往就是因为沉头孔深度不够，螺栓顶住安装面导致支架歪掉，最后出现外接元件位置偏移的问题，这个结构在设计的时候就把这类常见的装配问题考虑进去了，从结构根源上减少了现场安装出错的概率。立板上的长圆孔两端做了圆弧过渡，不会出现应力集中导致孔边开裂的情况，即使长期受振动载荷，孔位的形变量也能控制在允许范围内，不会出现螺栓松动、外接件移位的问题。
