老式手摇齿轮传动双速手钻结构设计

这款手摇钻孔工具是无电力场景下的实用五金作业器具，主要应用于野外无供电区域的小型金属件、木质构件、薄塑料板材的钻孔加工作业，也可用于设备应急维修、户外装配作业、传统木工工坊的精细钻孔工序，在早年的电气安装、小型五金维修、手工制作场景中是不可或缺的手动作业工具，即便在当下，也常作为应急备用工具配备在无供电保障的野外作业包、应急维修套件中。

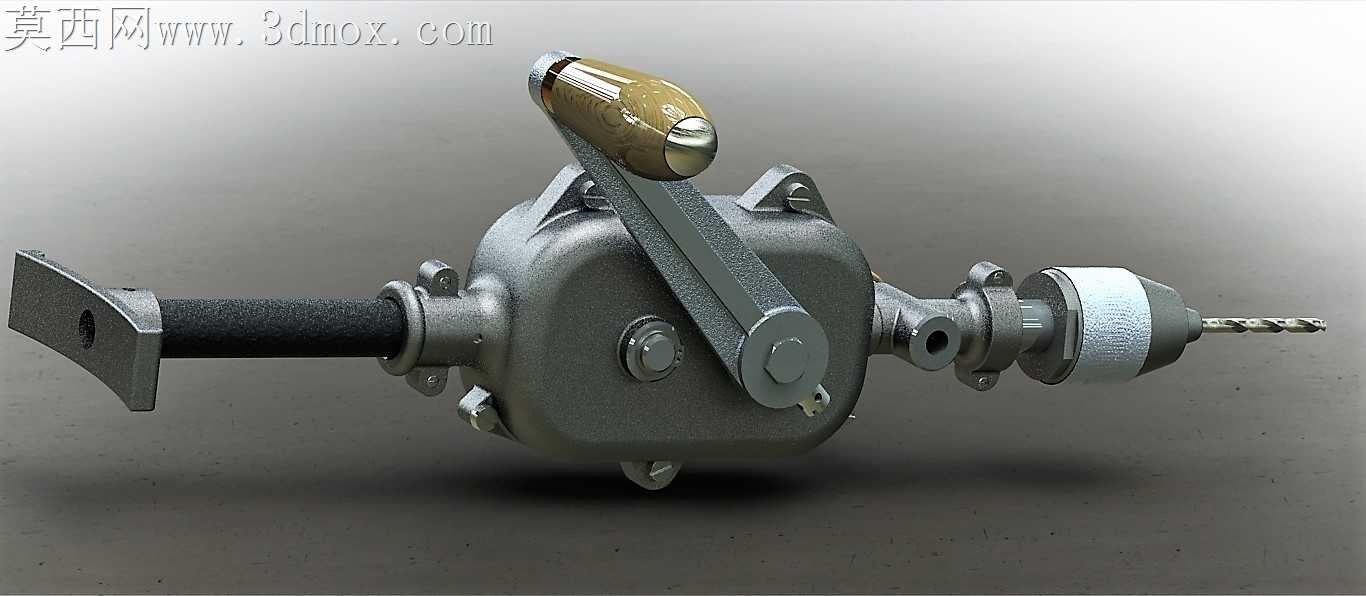

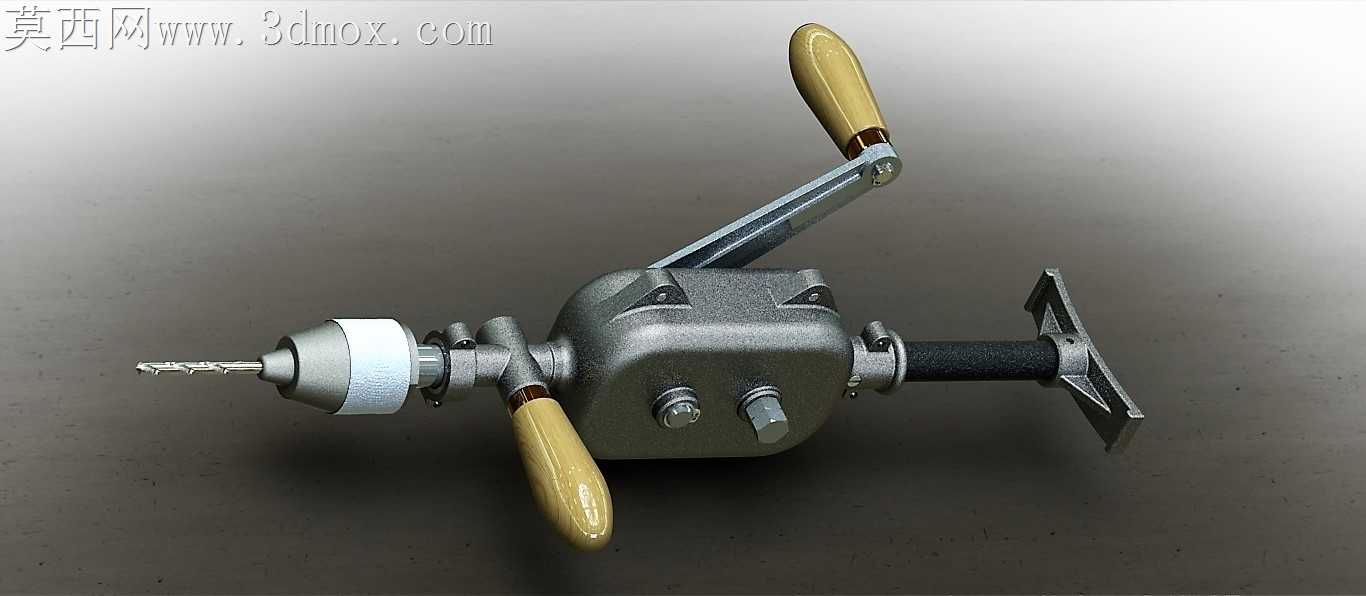

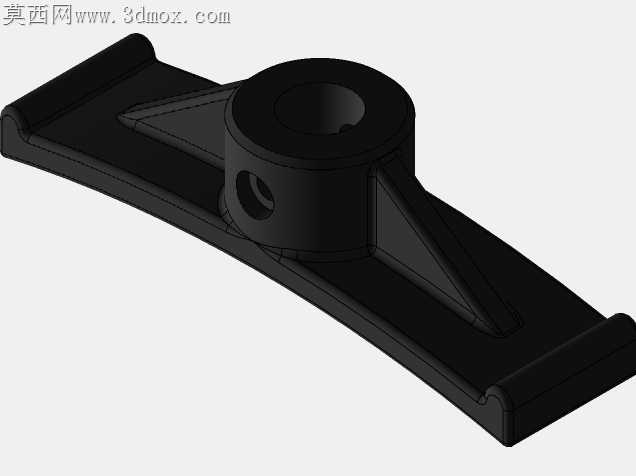

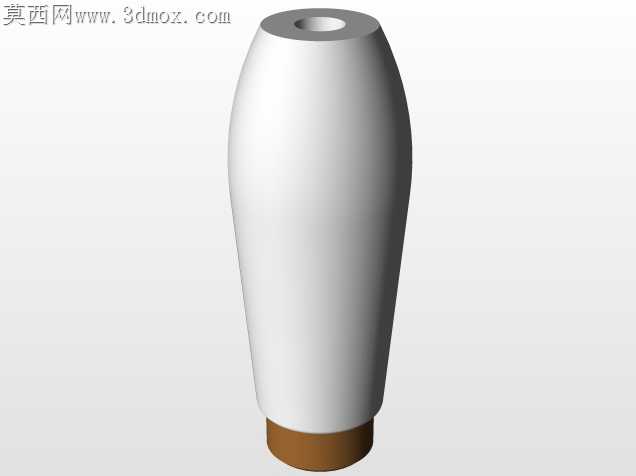

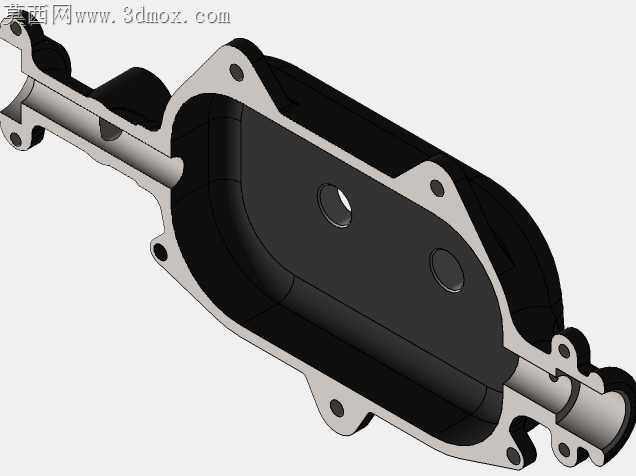

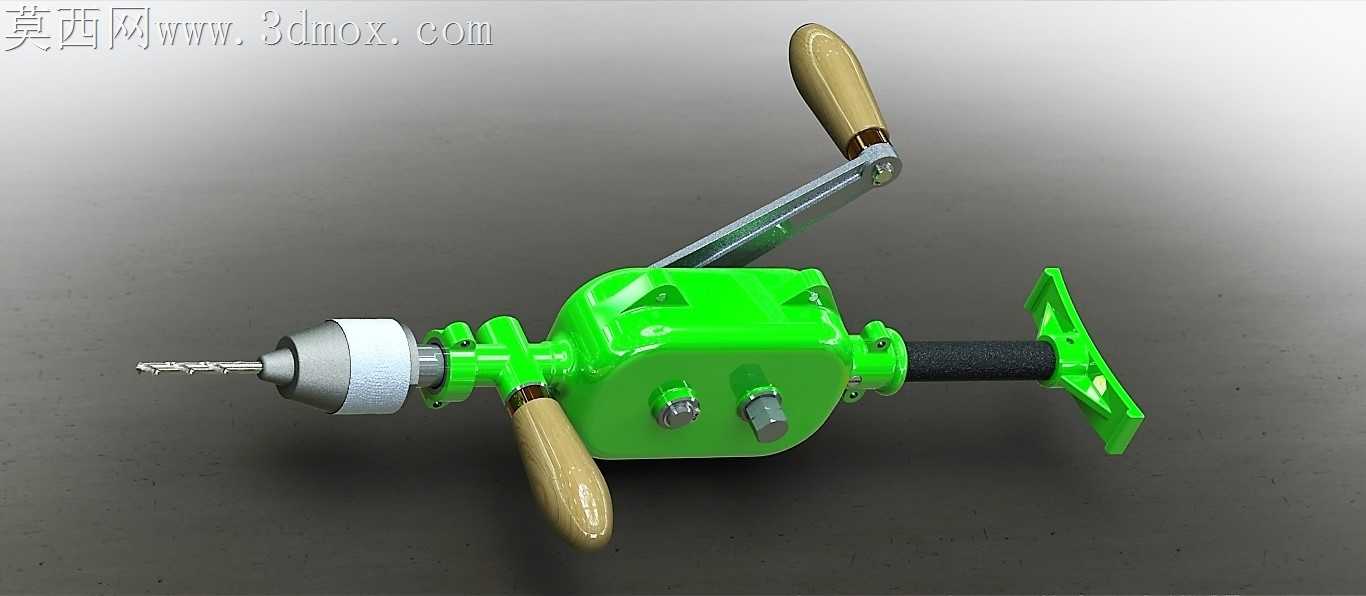

从功能特性来看，这款手钻采用双速齿轮传动结构，通过不同的摇柄接入位置切换传动比，既可以实现高转速低扭矩的软质材料快速钻孔，也能切换至低转速高扭矩档位应对硬质金属的慢速进给钻孔，避免手动施力不足导致的卡钻问题。设备整体采用铸铝壳体作为核心承载结构，壳体表面做了磨砂防滑处理，既控制了整体重量，又能保证传动齿轮组的安装定位精度，避免长期使用后壳体变形导致齿轮啮合错位。握持部分采用了符合人体工学的木质握柄，分别设置在侧方辅助握持位、顶部摇柄握持位，木质握柄经过圆弧打磨，长时间握持施力也不会产生硌手的不适感，尾部的肩托结构采用T型金属支撑设计，作业时可以抵靠在肩胸位置，借助身体的压力提供钻孔进给的推力，无需单靠手臂施力，大幅降低长时间作业的疲劳感。

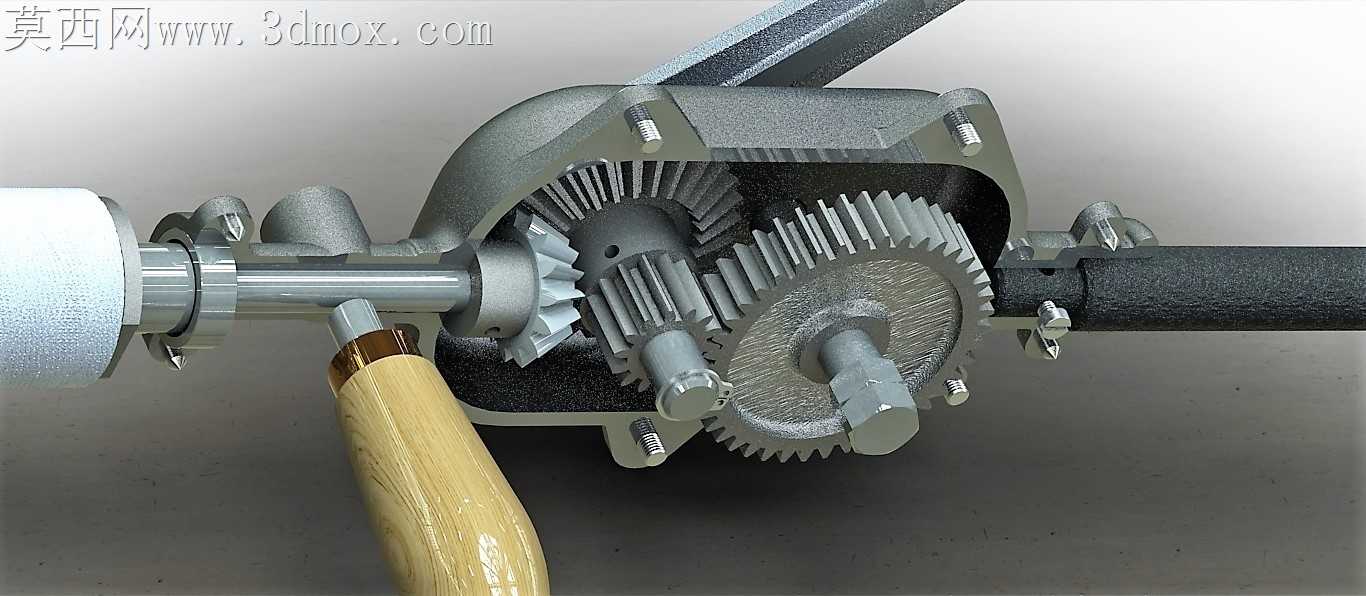

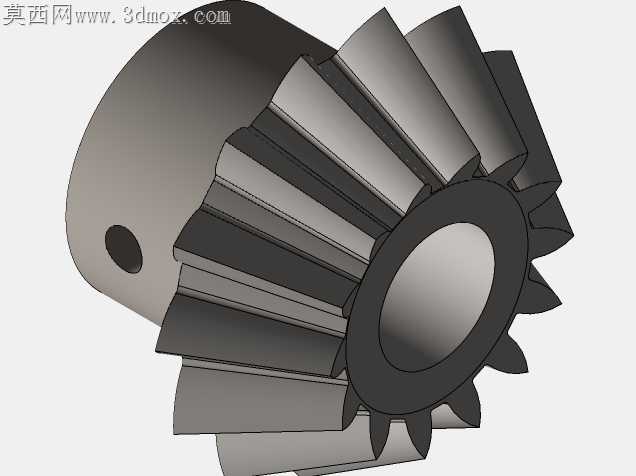

设计思路上，这款手钻完全围绕手动作业的力传导逻辑搭建结构，核心传动组采用密封式齿轮腔设计，避免作业过程中的金属碎屑、木屑进入齿轮啮合区域造成卡滞，钻夹头采用三爪自定心结构，可以夹持不同直径的直柄钻头，适配常规规格的麻花钻、木工钻，无需额外辅助工具就能完成钻头的锁紧与更换。整体结构没有易损的电子元器件，所有传动部件均为金属材质，日常仅需定期在齿轮啮合处加注润滑脂即可长期使用，维护成本极低。

从安装边界与外形尺寸来看，这款手钻整体长度控制在350毫米左右，主体壳体宽度约80毫米，摇柄展开后的最大回转半径为120毫米，作业时仅需要预留半径150毫米的操作空间即可完成摇转动作，无需外接电源、气源，不受作业场地的管线限制，肩托位置的橡胶垫层可以避免抵靠身体时打滑，侧方辅助握柄可以根据使用者的操作习惯调整握持角度，适配不同站位、不同施力习惯的作业需求，钻夹头的最大夹持直径为6毫米，可以覆盖日常小型维修、手工制作场景下绝大多数的钻孔尺寸需求。
