可动式金属滚子链条传动结构设计

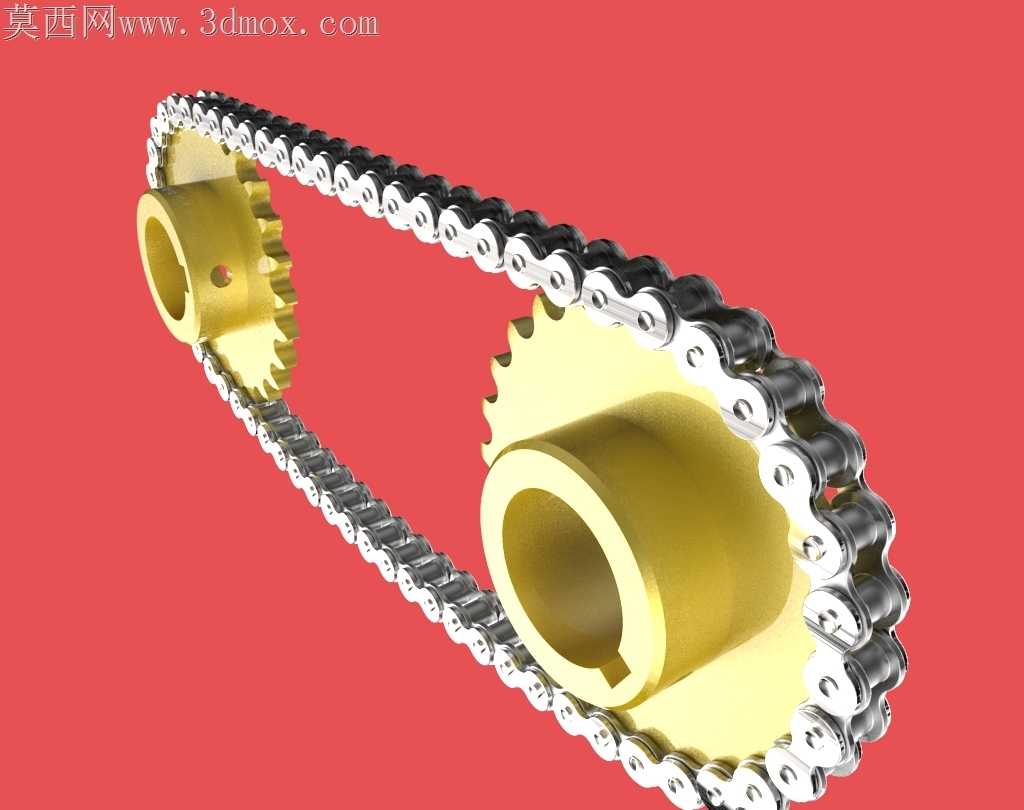

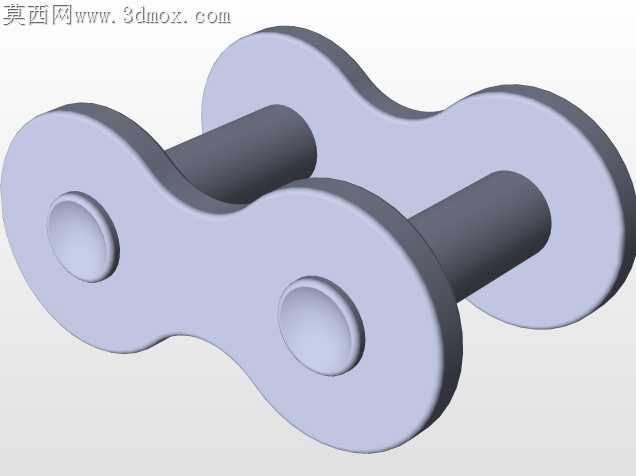

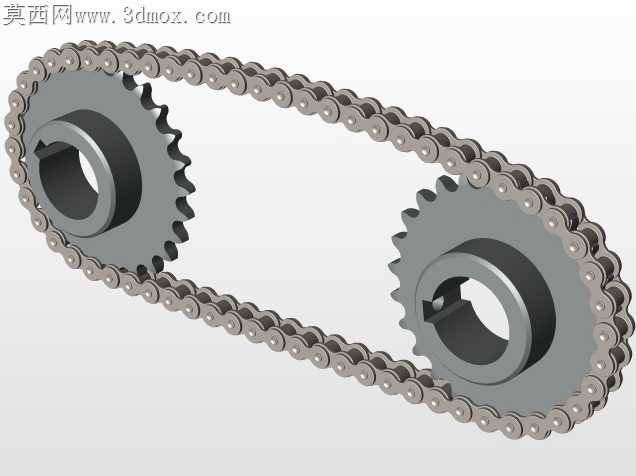

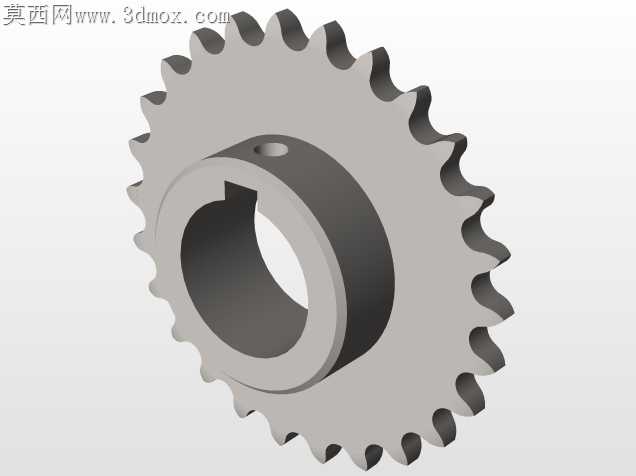

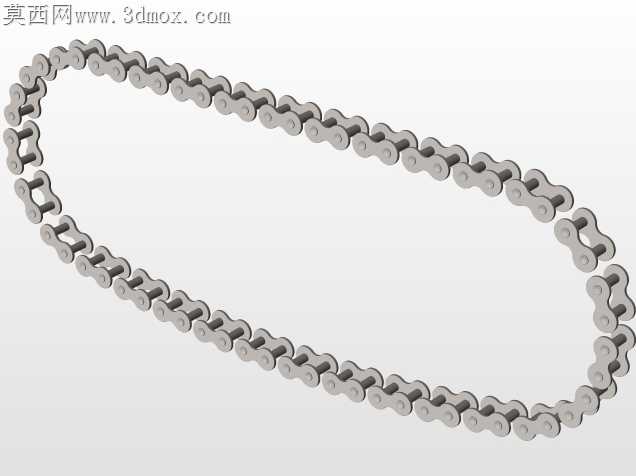

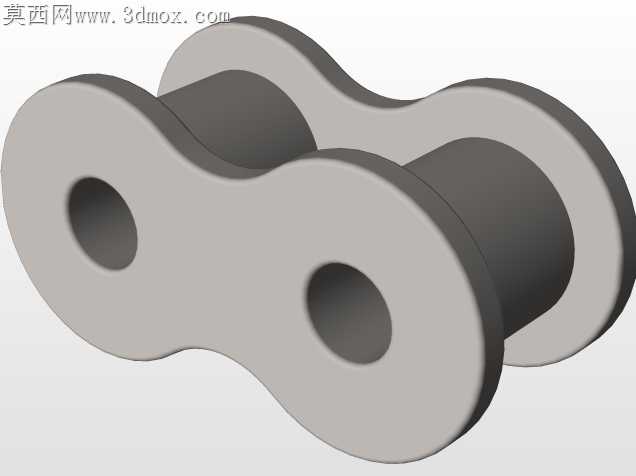

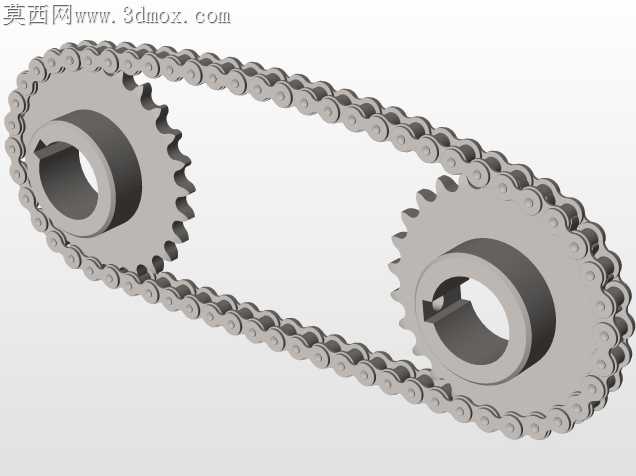

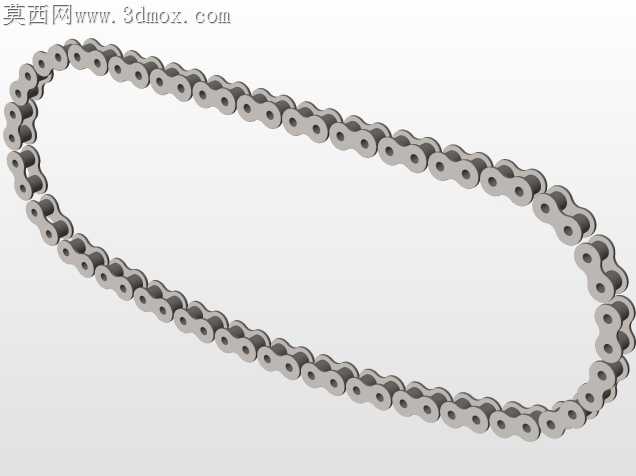

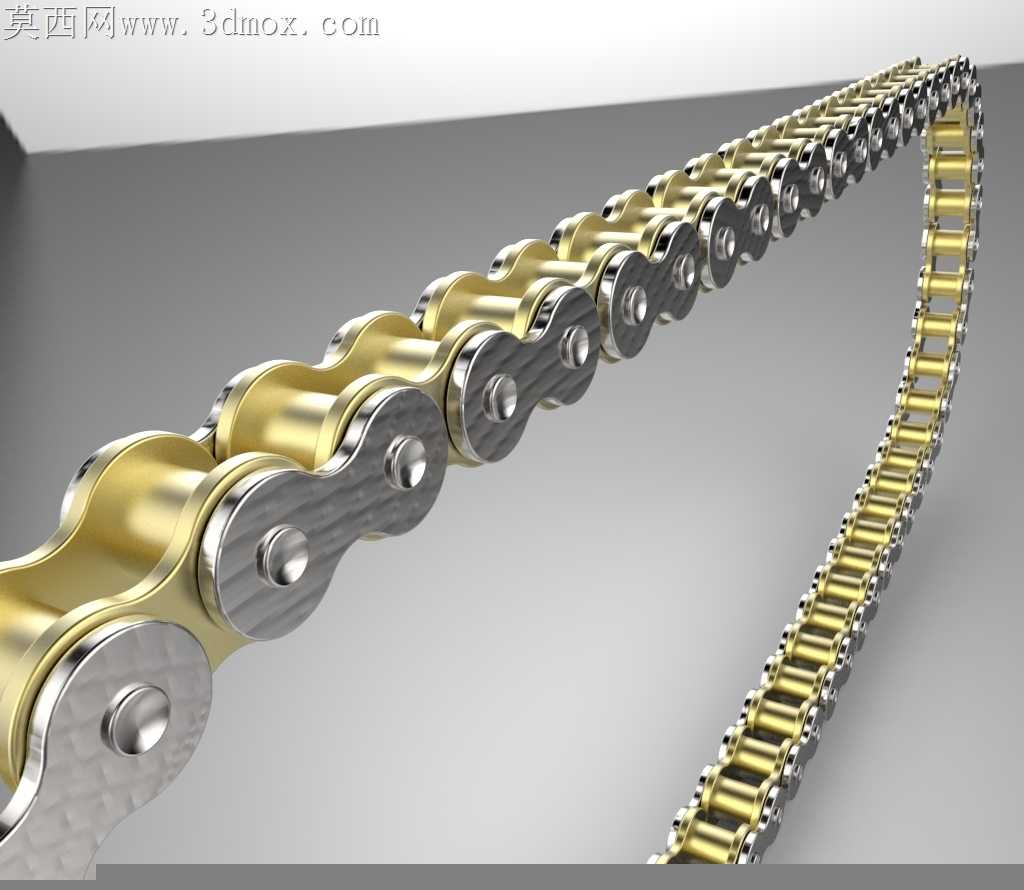

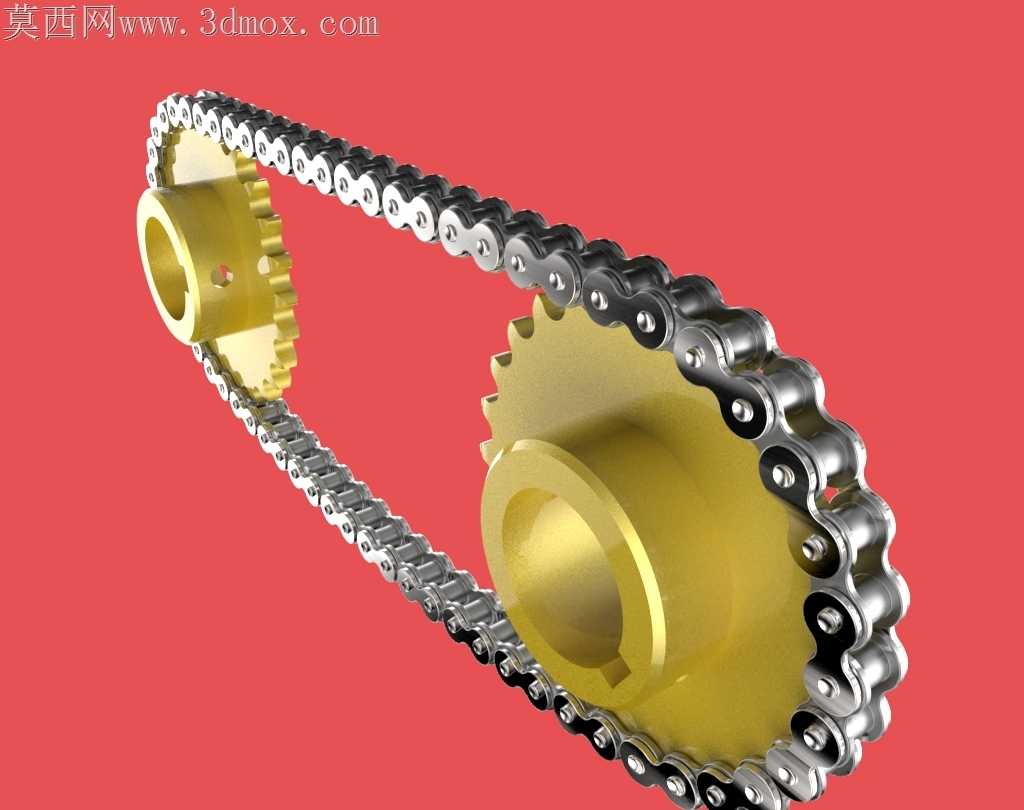

这款滚子链条结构是机械传动系统中应用极为广泛的挠性传动构件，主要适配两轴中心距偏大、对传动比精准度有一定要求的动力传递场景，常见于工业输送线、摩托车主副轴传动、农用机械动力传输、机床进给机构、自动化生产线物料输送单元等领域，相比齿轮传动，它能在不额外增加中间传动构件的前提下实现远距离动力输送，相比带传动又具备传动比恒定、无弹性滑动、重载下传动效率稳定的优势，可在多粉尘、高湿度、温差波动大的复杂工况下长期稳定运行。该链条采用标准滚子链结构设计，由内链板、外链板、销轴、套筒、滚子五个核心零件装配而成，相邻链节通过销轴与套筒的间隙配合实现灵活转动，工作时滚子与配套链轮的轮齿啮合，将链轮的旋转运动转化为链条的直线循环运动，或是将主动端的扭矩通过链条传递至从动链轮，带动从动轴同步运转。设计过程中严格遵循通用传动链条的尺寸规范，链板采用8字形等强度截面设计，在保证链板抗拉、抗疲劳强度的前提下尽可能降低构件自重，减少高速运转时的惯性冲击；销轴与外链板、套筒与内链板均采用过盈配合实现牢固固定，销轴与套筒之间预留合理的配合间隙，既保证链节转动灵活无卡滞，又能避免间隙过大导致运转时晃动量超标；滚子采用空心套筒结构套装在套筒外侧，啮合时滚子可绕套筒自由转动，将链轮齿面与链条之间的滑动摩擦转化为滚动摩擦，大幅降低啮合过程中的磨损量，延长整套传动结构的使用寿命。在安装边界设计上，该链条的节距、滚子外径、内节内宽等核心尺寸均匹配对应规格的标准链轮，安装时需保证主从动链轮的轮齿处于同一平面，两轴平行度偏差控制在允许范围内，避免链条运转时出现偏磨、跳齿甚至脱链的问题；同时预留了合理的张紧调节余量，可通过调整链轮中心距或是加装张紧轮的方式补偿链条长期使用后产生的磨损伸长量，保证传动过程中链条的松边垂度处于合理区间，避免垂度过大引发啮合冲击或是垂度过小加剧轴承受力。整套结构可实现顺畅的循环旋转动作，完整还原了真实链条传动的运动特性，链节之间转动灵活无干涉，金属质感的外观处理也清晰区分了不同零件的材质差异，能直观展现链条传动的工作原理与装配关系。
