10马力双筒旋风分离除尘设备结构

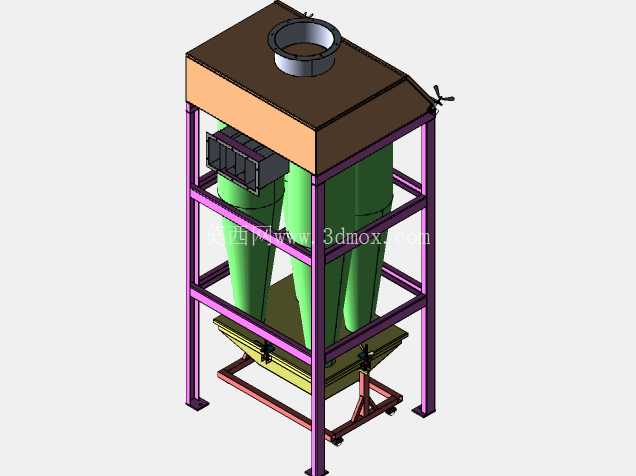

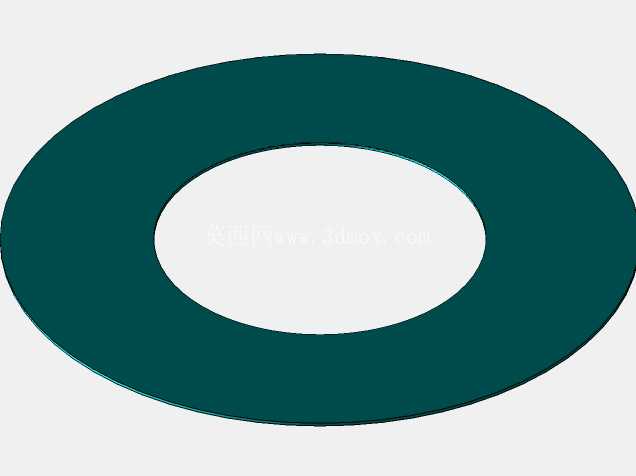

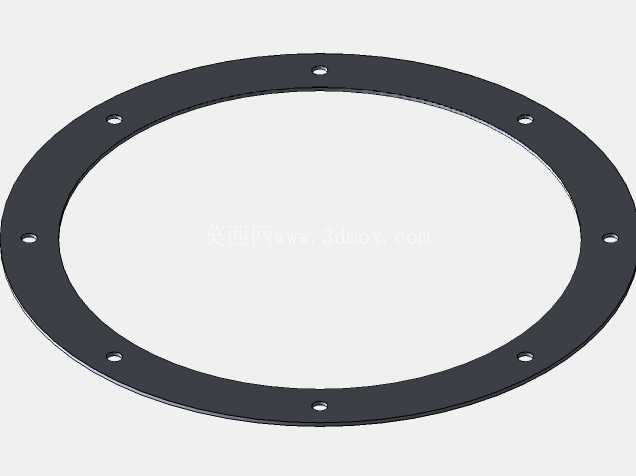

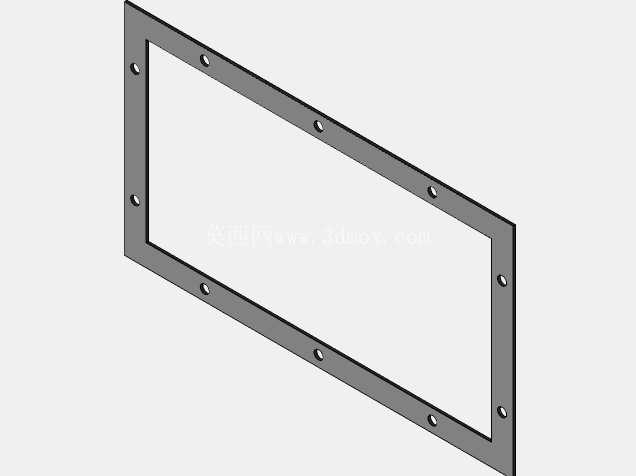

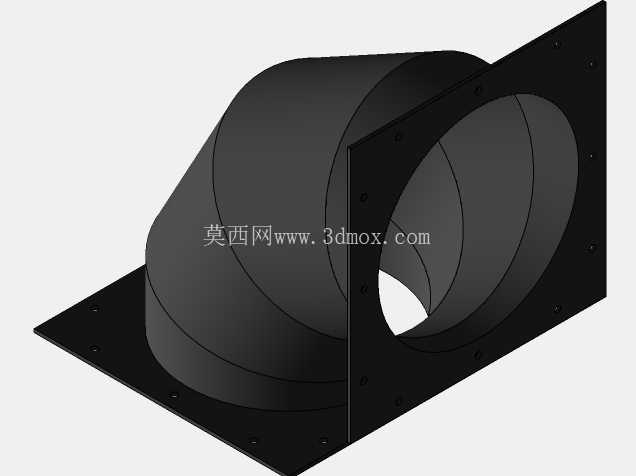

在中小型机加工车间、木工开料工位、粮食加工输送线这类产尘点分散、处理风量适配10马力动力区间的场景里，双筒结构的旋风分离设备是前置粗除尘环节的核心选型，相比单筒旋风设备，双筒并联的结构可以在不增加单筒筒体高度的前提下，提升整体处理风量，同时保证离心分离的流场稳定性，避免单筒大直径结构带来的分离效率下滑问题。从实际使用场景来看，这类设备通常布置在产尘设备的侧方就近位置，不需要搭建过长的吸尘管路，减少风阻损耗，顶部的圆形法兰接口直接对接主吸尘管道，含尘气流从顶部进入筒体后，会沿着筒壁形成稳定的向下旋转外涡旋，在离心力作用下，密度远大于空气的粉尘颗粒会被甩向筒壁，顺着锥形筒壁滑落至底部的集料斗，净化后的气流则会在筒体中心形成向上的内涡旋，从顶部排气口排出，进入后续的精过滤环节或者直接达标排放。

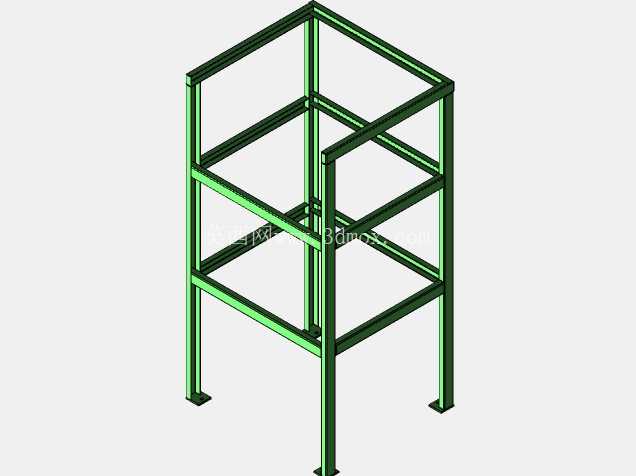

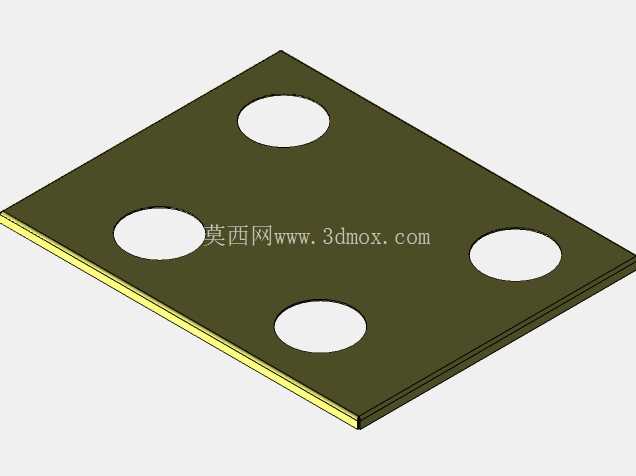

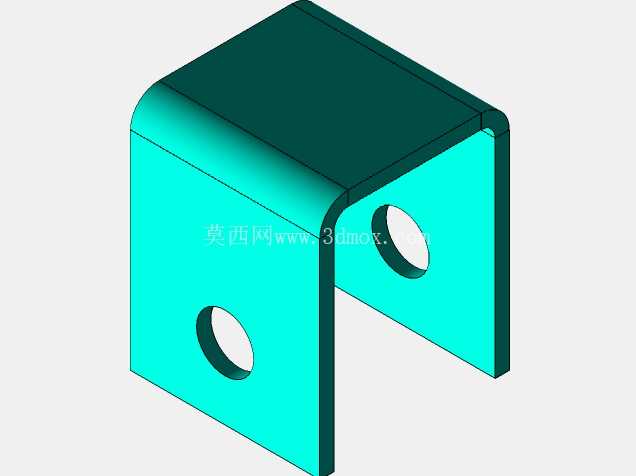

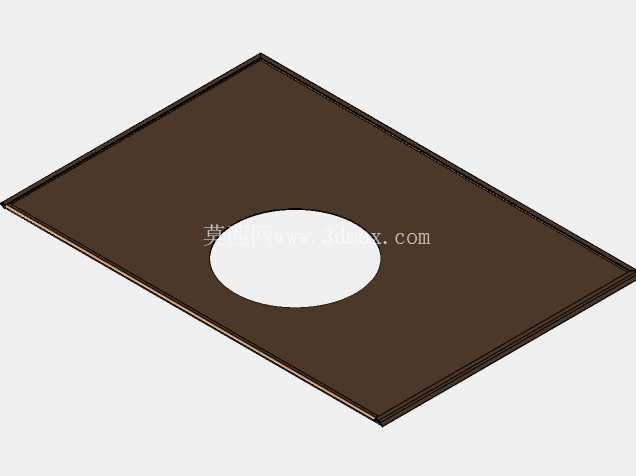

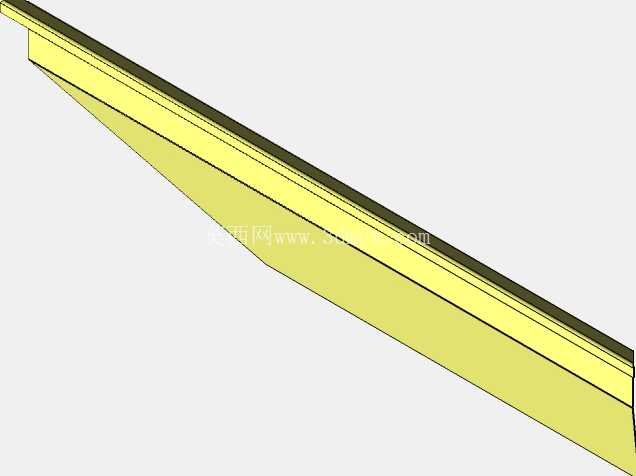

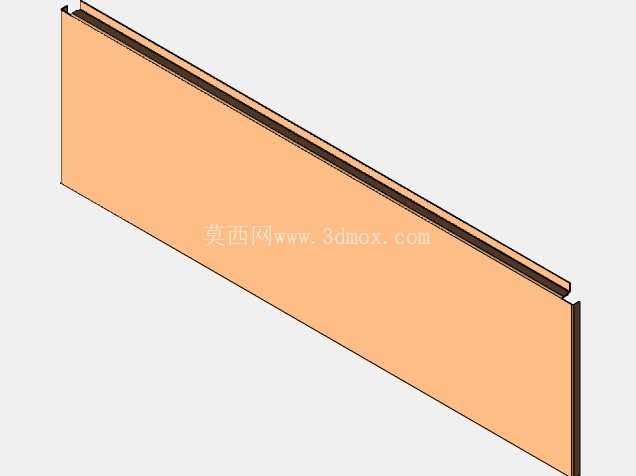

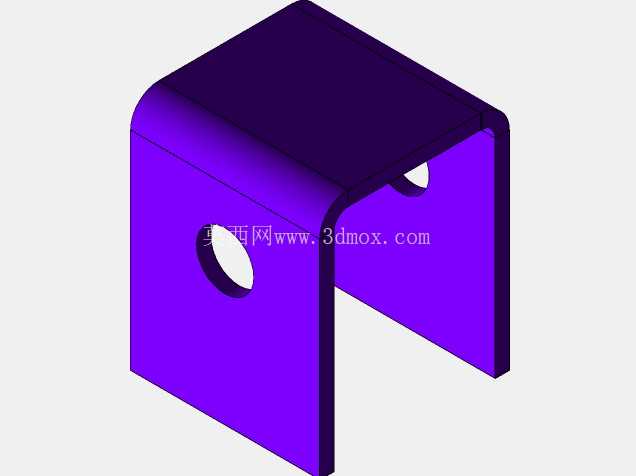

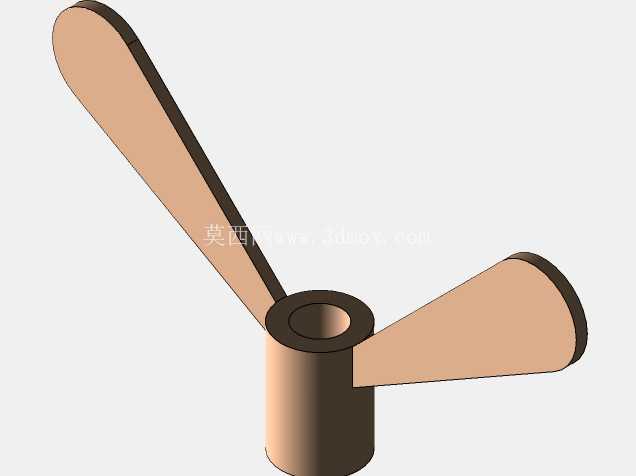

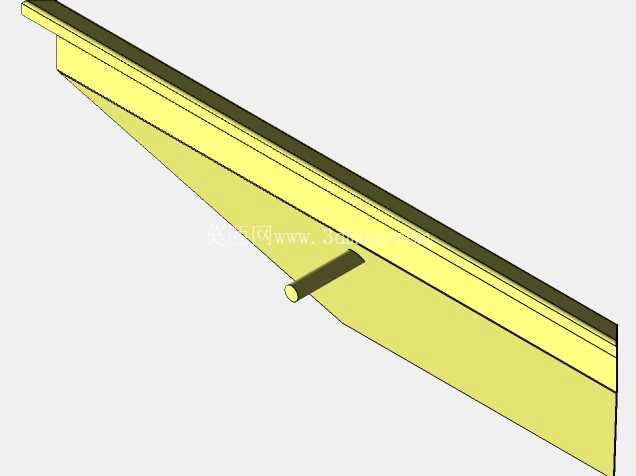

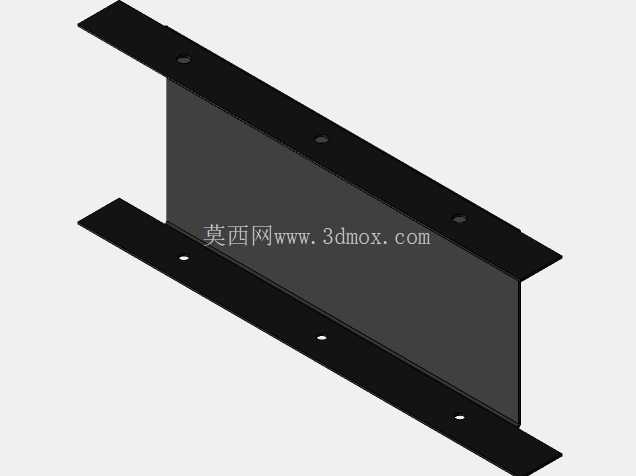

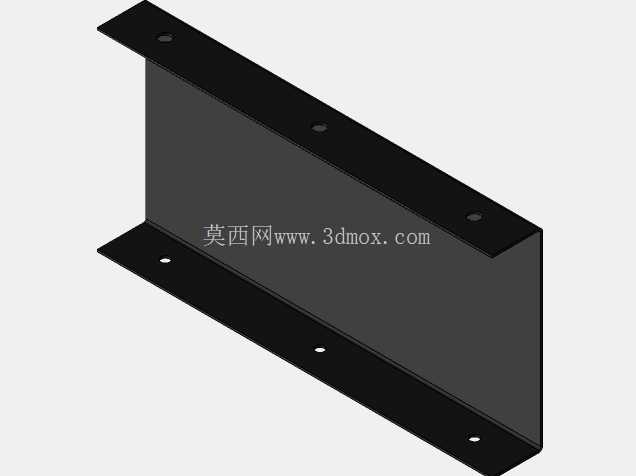

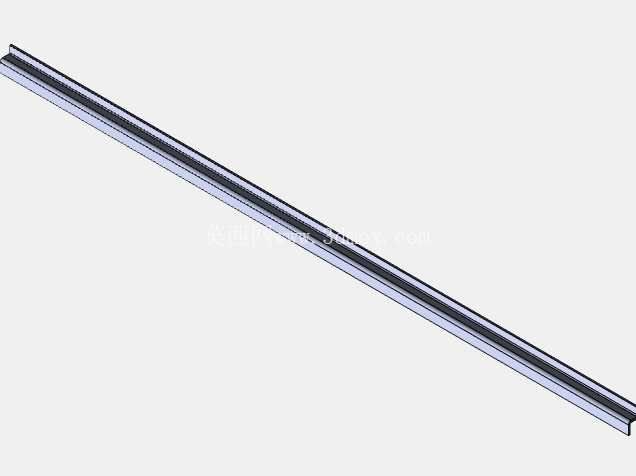

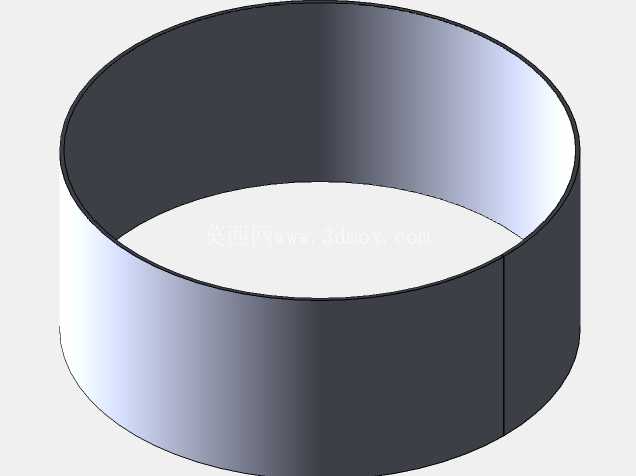

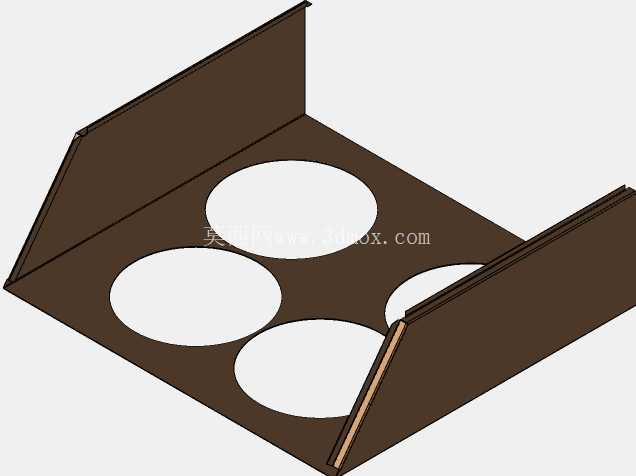

从结构设计的角度来看，这套设备的框架采用标准方管焊接成型，分层设置的横撑不仅承担两个旋风筒体的承重，还可以抵消设备运行时气流脉动带来的振动，避免长期运行出现焊缝开裂的问题；两个旋风筒体采用上粗下细的锥形结构，锥角的取值经过流场校核，既不会因为锥角过小导致筒体整体高度过高，增加安装空间需求，也不会因为锥角过大导致下锥段气流紊乱，出现二次扬尘降低分离效率的问题。顶部的集气腔采用斜坡式顶盖设计，避免腔体内积尘，顶盖边缘设置的快拆锁扣可以方便后期打开检查内部流道磨损情况，不需要完全拆卸顶部管道就能完成维护作业。底部的集料斗采用倾斜溜槽设计，下方预留了接料接口，可以对接集尘桶或者闭风卸料器，保证在设备运行过程中能够连续排出收集的粉尘，不会因为漏风破坏筒体内部的压力场。

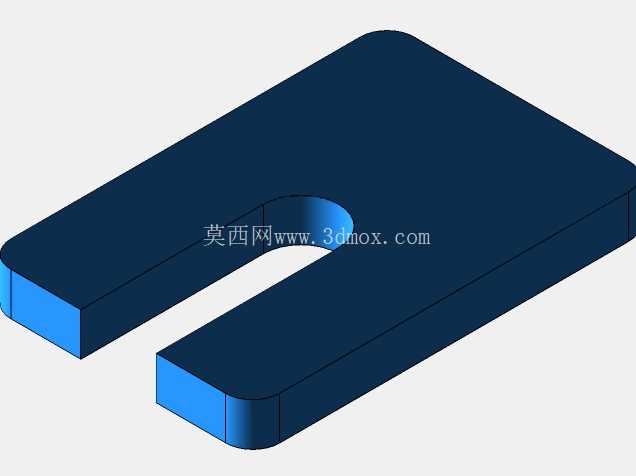

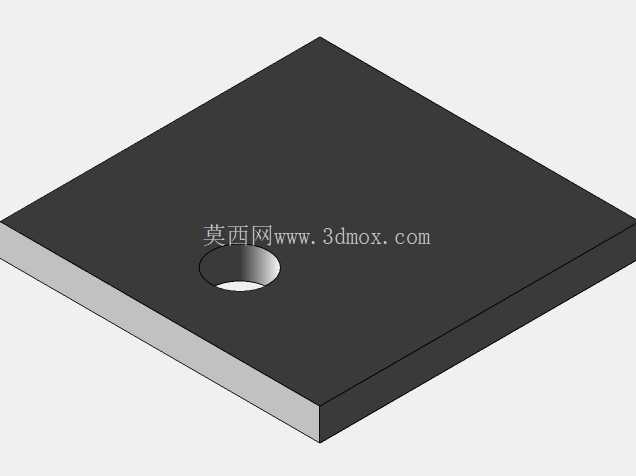

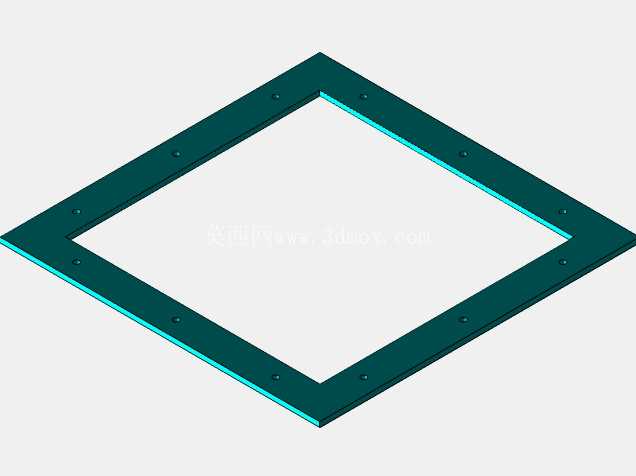

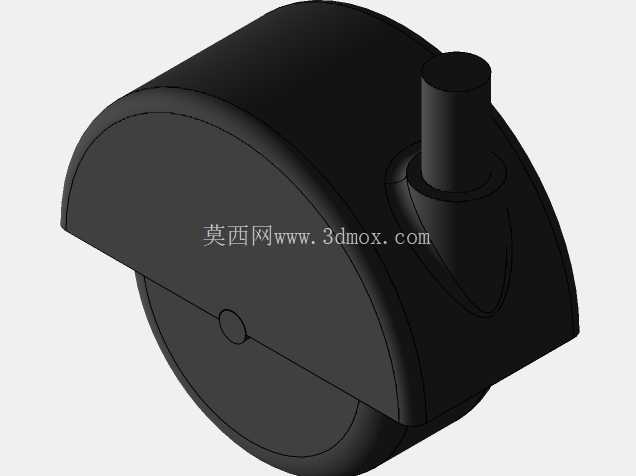

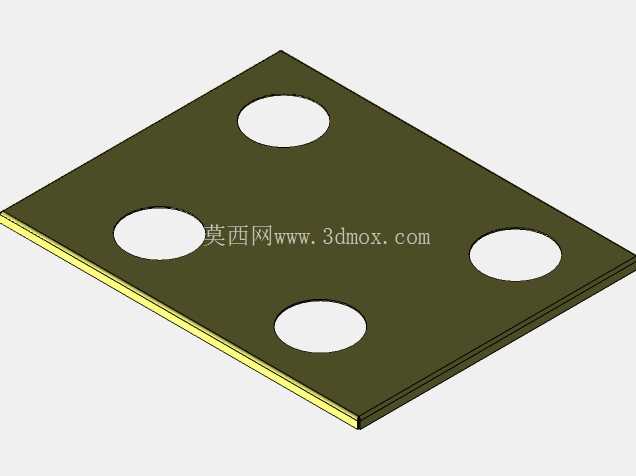

在安装边界方面，这套设备的框架支脚采用方形底板设计，安装时只需要在硬化地面打膨胀螺栓固定即可，不需要额外做混凝土基础，整体占地面积控制在小范围区间，适合车间内边角位置布置，设备顶部的排气接口中心高度适配常规工业吸尘管道的架设高度，侧方不需要预留过大的检修空间，只需要在快拆锁扣一侧预留单人操作的空间就能完成日常维护。从功能特性上看，这类旋风分离设备作为前置预处理单元，可以过滤掉气流中80%以上的10μm以上粒径粉尘，大幅降低后续布袋过滤或者滤筒过滤的负荷，延长精过滤元件的使用寿命，减少耗材更换成本；设备内部没有运动部件，运行过程中不需要频繁维护，只需要定期检查筒体内部的磨损情况，特别是含尘气流冲刷的筒壁位置，在处理打磨、切削类硬质粉尘时，可以在筒壁贴附耐磨衬板延长设备使用寿命。

设计过程中需要重点关注两个并联筒体的流量分配问题，顶部集气腔的流道做了圆弧过渡处理，避免气流进入两个筒体时出现偏流，导致其中一个筒体负荷过大分离效率下降；框架的立柱选型经过承重校核，不仅要承受筒体本身的自重，还要考虑运行时的振动载荷以及集料斗内积满粉尘时的总重量，避免出现框架变形。底部的支脚高度经过优化，既保证集料斗下方有足够的空间放置集尘容器，也不会因为整体高度过高导致设备重心上移，提升运行稳定性。在实际选型配套时，10马力的动力配置刚好匹配双筒的处理风量，不会出现风量过大导致筒体内部流速过高，把已经沉降的粉尘重新卷起的问题，也不会因为风量不足导致吸尘口风速不够，粉尘收集效果差。这类设备在木工车间木屑收集、五金打磨粉尘预处理、粮食加工中的糠粞分离等场景都有广泛应用，相比电除尘、布袋除尘等设备，旋风分离的结构简单，购置和运行成本更低，适合作为多级除尘系统的第一级处理单元，也可以单独用于处理粒径较大、浓度较高的粉尘工况。
