可再生能源用矩形光伏太阳能电池板结构

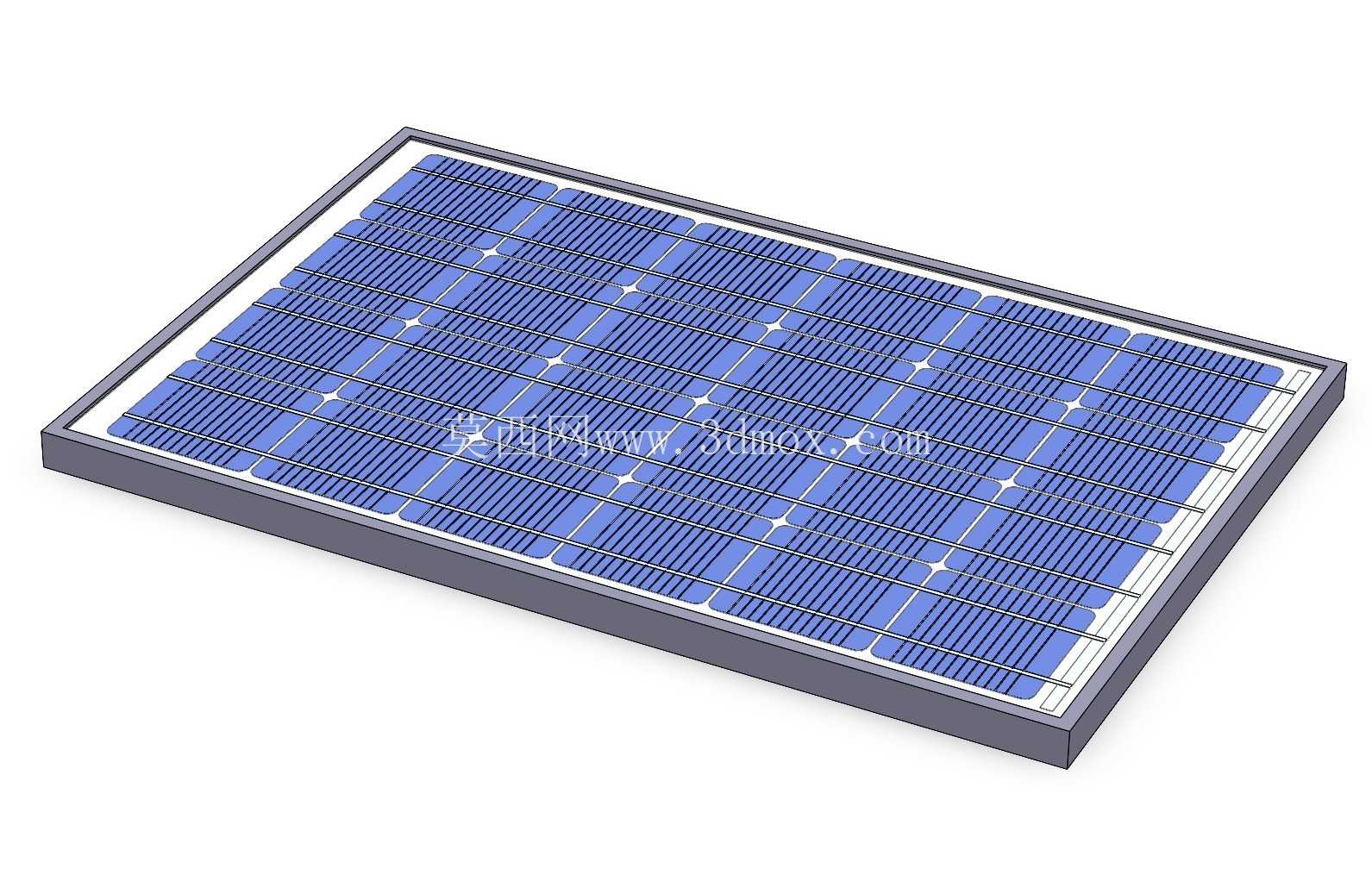

在分布式光伏电站、户用屋顶光伏系统、离网便携供电设备的实际选型与结构搭建环节，光伏组件的结构合理性直接决定整套系统的安装效率、运行寿命与环境耐受能力，这款矩形光伏太阳能电池板的三维结构，完全围绕户外可再生能源场景的实际使用需求完成设计。从实际应用场景来看，该结构可适配三类主流使用需求：大型地面光伏电站的阵列排布安装时，统一的矩形外轮廓可最大化利用土地面积，减少组件间隙带来的空间浪费；户用斜屋顶或平屋顶安装场景下，规整的边框结构可适配常规压块式安装支架，无需额外定制转接配件；便携离网供电场景中，标准化的背部安装支架接口可快速搭配折叠支架、角度调节架使用，满足野外作业、应急供电的快速部署需求。

从功能特性层面拆解，整个组件的结构分为四个核心功能层：最外层的高透保护玻璃层，结构设计时预留了足够的边缘密封宽度，可配合边框的密封胶槽实现IP65级以上的防水防尘能力，应对户外暴雨、沙尘、凝露等复杂工况；中间的电池片阵列层，采用规整的矩阵式排布，每串电池片的间隙预留了焊带走线空间，同时避开了背部安装支架的固定点位，避免安装应力传导至电池片造成隐裂；外围的铝合金边框采用带安装卡槽的挤出型材结构，边框的四个角位预留了角码装配腔，组装时可通过角码铆接实现边框的快速拼接，边框侧边预留的标准安装槽可适配不同厚度的压块，兼容市面上主流的光伏支架安装规格；背部的安装支架采用分体式挂接结构，两个对称的安装支脚可根据安装面的倾斜角度调整固定位置，既可以通过螺栓固定在硬质支架上，也可以搭配挂钩结构挂装在彩钢瓦、阳台护栏等特殊安装面。

设计思路上完全围绕工程落地的实际痛点做优化：首先是安装边界的控制，整体矩形轮廓的长宽比采用常规光伏组件的通用比例，边框侧边的安装槽中心距严格匹配行业通用的安装孔位标准，无需修改现有支架的孔位即可直接替换同规格的常规组件，降低项目改造的配件成本；其次是结构强度的冗余设计，边框的型材壁厚做了针对性加强，可承受2400Pa的风荷载与5400Pa的雪荷载，满足大部分地区的户外安装抗风抗雪要求，玻璃层与边框的装配间隙预留了足够的结构胶填充空间，避免温度变化带来的热胀冷缩造成玻璃碎裂；再者是运维便利性的考虑，电池片阵列的排布避开了边框的排水槽位置，雨水可顺着边框的导流槽快速排出，减少表面积灰积水的情况，降低日常清洁维护的频次。

从安装边界的尺寸细节来看，整体组件的厚度控制在常规光伏组件的标准厚度范围内，背部安装支脚的凸起高度经过优化，安装后组件与安装面之间可留出足够的散热间隙，避免组件工作时背部积热导致发电效率下降；边框的四个角位做了小圆角过渡处理，避免安装搬运过程中尖锐边角划伤施工人员，同时减少边角位置的应力集中，降低运输过程中边框磕碰变形的概率。在做系统集成模拟时，该结构可直接导入光伏电站排布仿真软件中，快速完成阵列排布、阴影遮挡模拟、支架受力校核等工作，也可用于可再生能源教学演示、光伏系统科普展示的可视化模型，帮助设计人员直观理解光伏组件的结构组成与安装逻辑。不同于简化的概念模型，该结构还原了实际量产光伏组件的所有核心装配细节，从边框的密封胶槽、玻璃层的承托台阶，到背部支架的挂接卡扣、电池片的排布间隙，都完全参照实际量产产品的结构参数设计，可直接用于结构方案评审、安装工艺模拟、新产品开发的参考原型，减少设计阶段的重复建模工作量。
