四柱导向弹簧复位压装工装结构

这套压装结构常见于小型零部件的压合装配工位，多布置在流水线旁的手工装配段或者小型单机压合设备上，用来完成小尺寸五金件、塑胶件的过盈压装、铆接预压、整形校平等工序，相比大型压机占地更小，适配小吨位压合作业的需求，在电子接插件压装、小型五金组件铆合、塑胶壳体柱位压合场景里应用十分普遍。

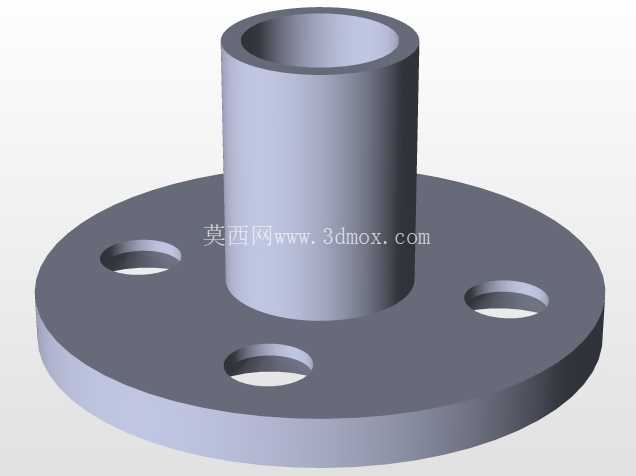

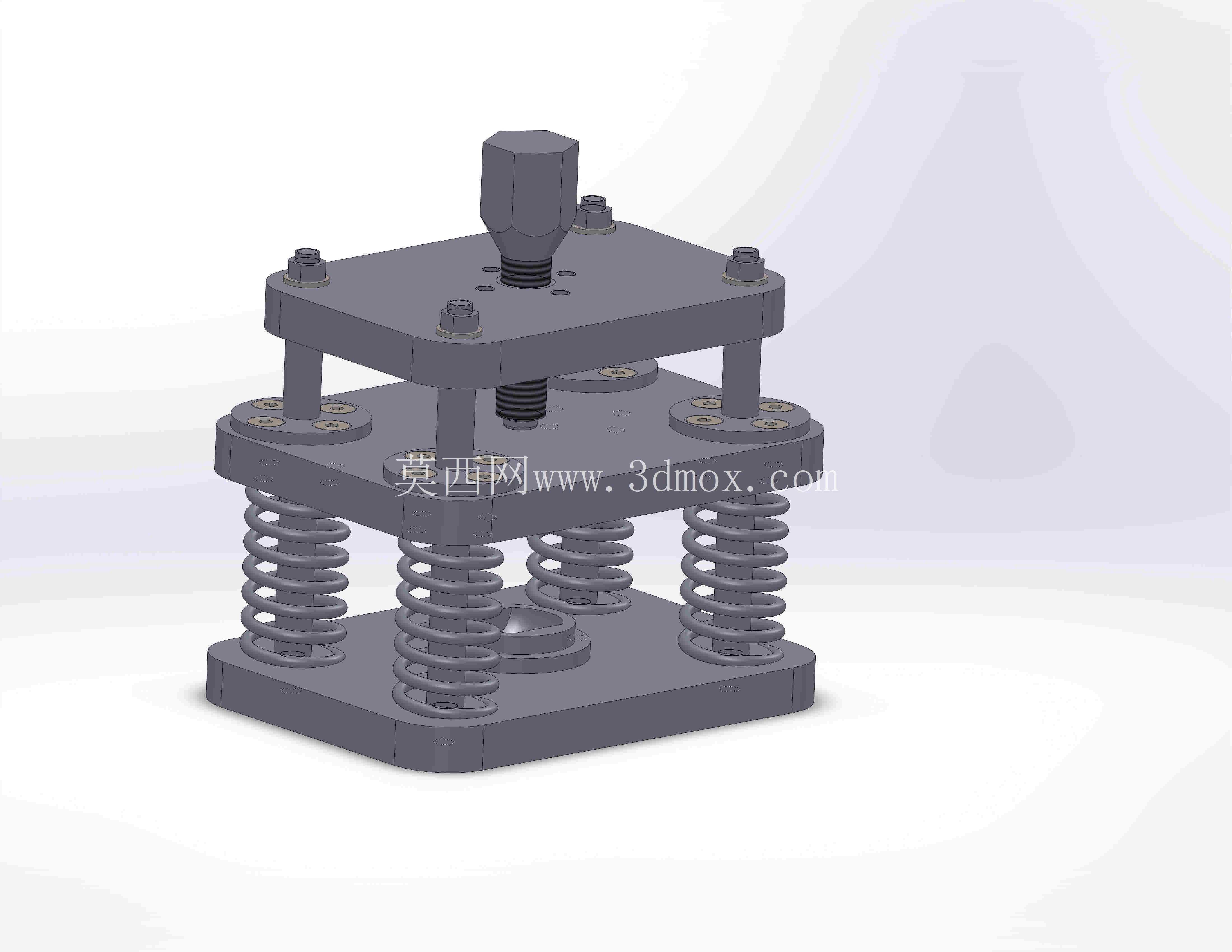

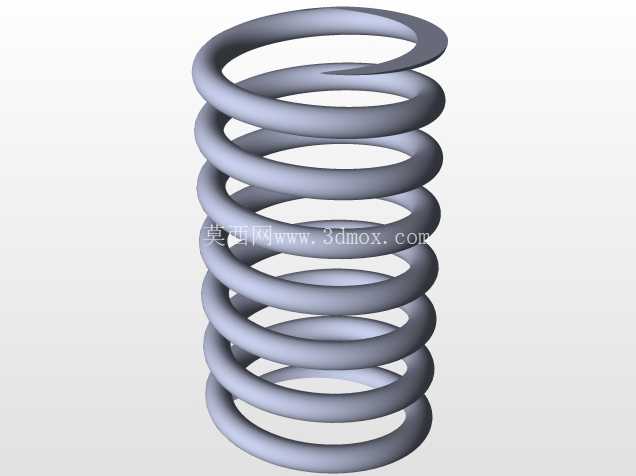

结构采用四柱式导向布局，四根导柱均匀分布在模架四角，上下模座沿导柱做直线往复运动，导柱与模座的配合间隙控制在合理范围，避免压合过程中出现偏载啃模的问题，保证压头与工件定位基准的同轴度，压合过程中不会出现侧向滑移，压装位置精度可以稳定控制在小公差范围内。复位结构采用均匀布置的圆柱螺旋压缩弹簧，分布在导柱周边，压合作业完成后上模座依靠弹簧弹力自动复位，不需要额外配置复位驱动结构，简化了整体动力配置，手动压合或者小行程气缸驱动都可以适配这套结构，弹簧的预压量根据实际压装行程调整，保证复位行程足够同时不会出现弹簧压并失效的问题。

顶部的压头连接位采用标准的外螺纹连接结构，可以根据不同工件的压合需求快速更换不同形状的压头，不需要拆解整个模架，换型调整的效率更高，适配多品种小批量的压装生产需求。下模座预留了工件定位安装位，可以根据加工工件的外形加装定位块、仿形治具，保证工件放置位置的一致性，避免压偏导致的工件报废。上下模座都采用平板式结构，加工时容易保证平面度要求，导柱安装孔采用一次装夹镗孔加工，保证孔位的位置度与垂直度，避免导柱装配后出现卡滞问题。

从安装边界来看，整体结构外形方正，底部模座可以直接通过螺栓固定在工作台面上，不需要额外做复杂的安装适配，整体高度适配人工操作的舒适高度，操作人员取放工件不需要过度抬臂或者俯身，长时间作业的疲劳度更低。结构的压合行程由顶部的调节螺柱控制，转动顶部的六角调节块就可以调整压头的下行极限位置，适配不同高度工件的压装需求，调整完成后可以通过锁紧结构固定位置，避免作业过程中行程出现偏移。

在实际使用中，这套结构不需要复杂的液压或者气动系统也可以完成作业，手动扳动压力机手柄就可以驱动上模下行完成压合，对于没有气源配置的小型维修工位、试制车间也能适用。弹簧的选型匹配压装所需的复位力，不会因为弹簧力过大导致操作费力，也不会因为弹簧力过小出现复位卡滞、上模下落的安全问题。导柱表面做硬化处理，长期往复运动也不会出现拉毛磨损，延长整体结构的使用寿命，日常维护只需要定期在导柱表面涂抹润滑脂，清理模座表面的工件碎屑即可，维护成本极低。

结构的受力路径设计合理，压合作业时的压力从顶部压头传入上模座，通过四根导柱均匀传递到下模座，不会出现局部应力集中导致模座变形的问题，长期使用后模架的精度保持性好，不会因为反复受力出现精度衰减。上下模座之间预留了足够的操作空间，操作人员取放工件时手部有充足的活动空间，不会被模架结构磕碰，配合安全操作规范可以有效避免压手的安全隐患。对于压装力要求不高的工序，这套结构可以替代大型压机完成作业，设备投入成本更低，占用生产空间更小，是小型压装工序里十分实用的结构方案。
