商用车钢制轮毂轮辋结构三维设计

轮辋作为车轮总成的核心承载基体，是连接轮胎与车桥轴头的关键结构件，广泛应用于各类商用载货汽车、客运巴士、工程作业车辆的行走系统中，日常作业场景覆盖公路干线运输、工地短途转运、城乡客运通勤等多类工况，除了要承担整车满载状态下的垂直载荷，还要传递车辆起步、制动时的扭矩，以及转向、颠簸路面行驶时的侧向冲击力，其结构合理性直接关系到车辆行驶的安全性与轮胎的使用寿命。

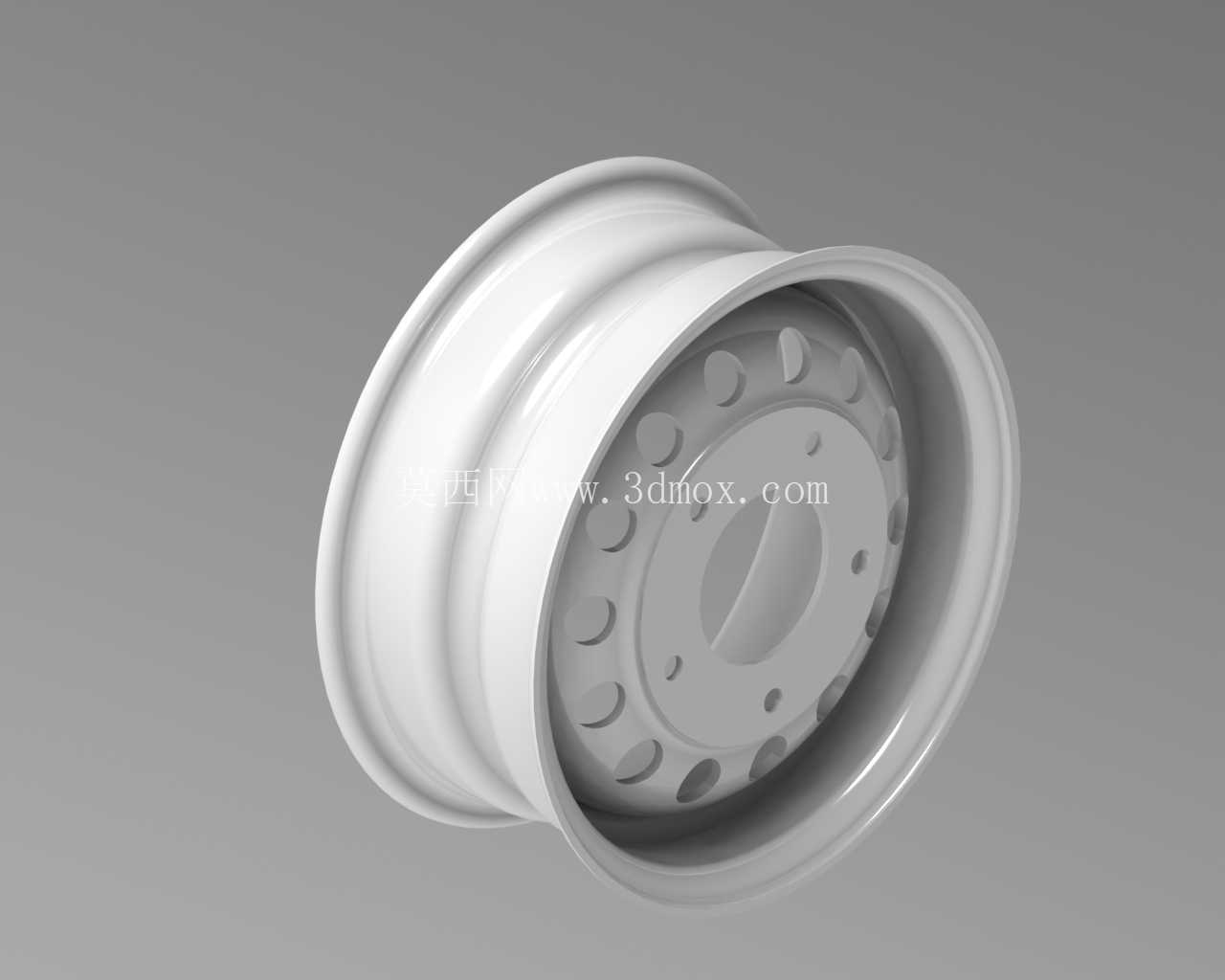

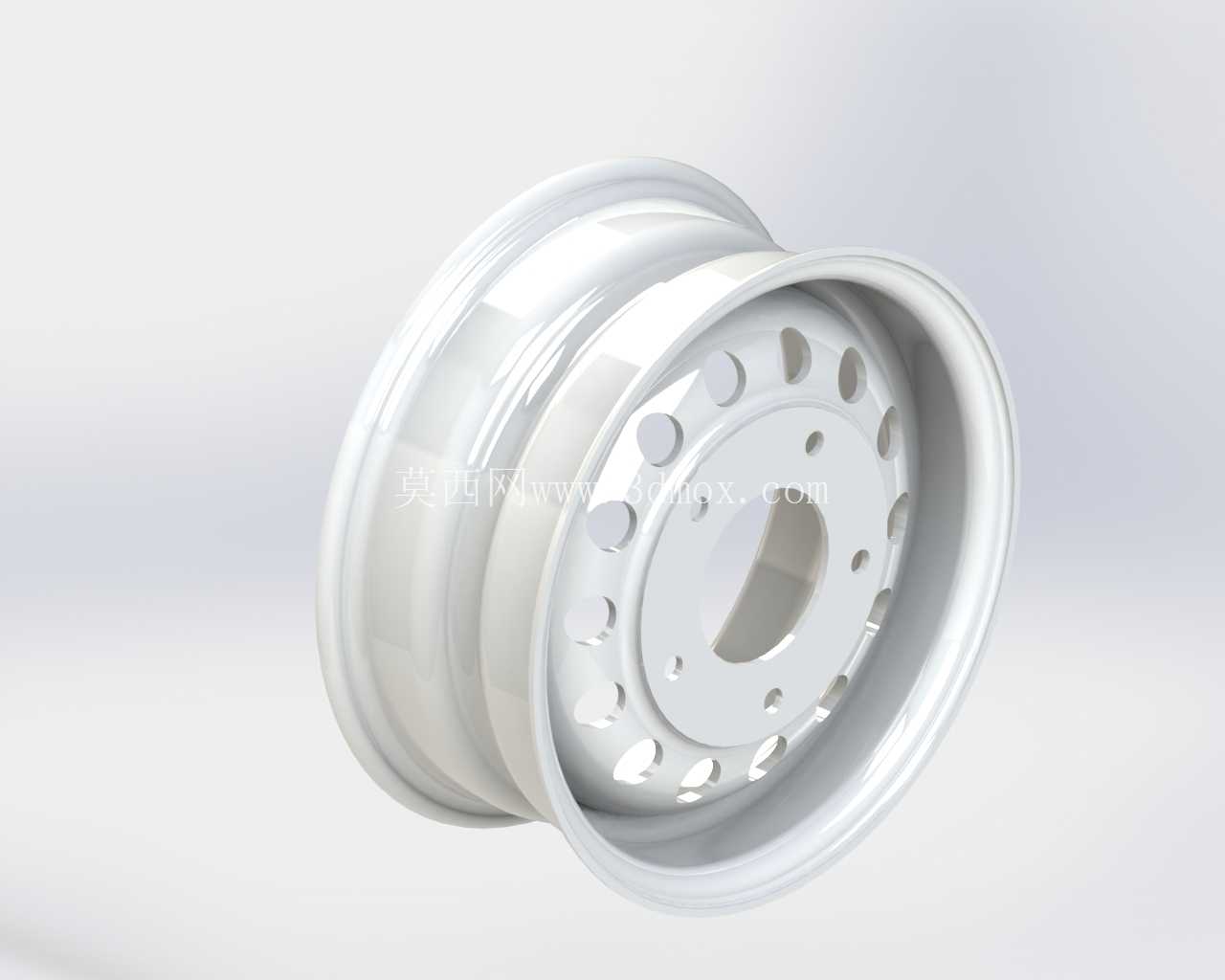

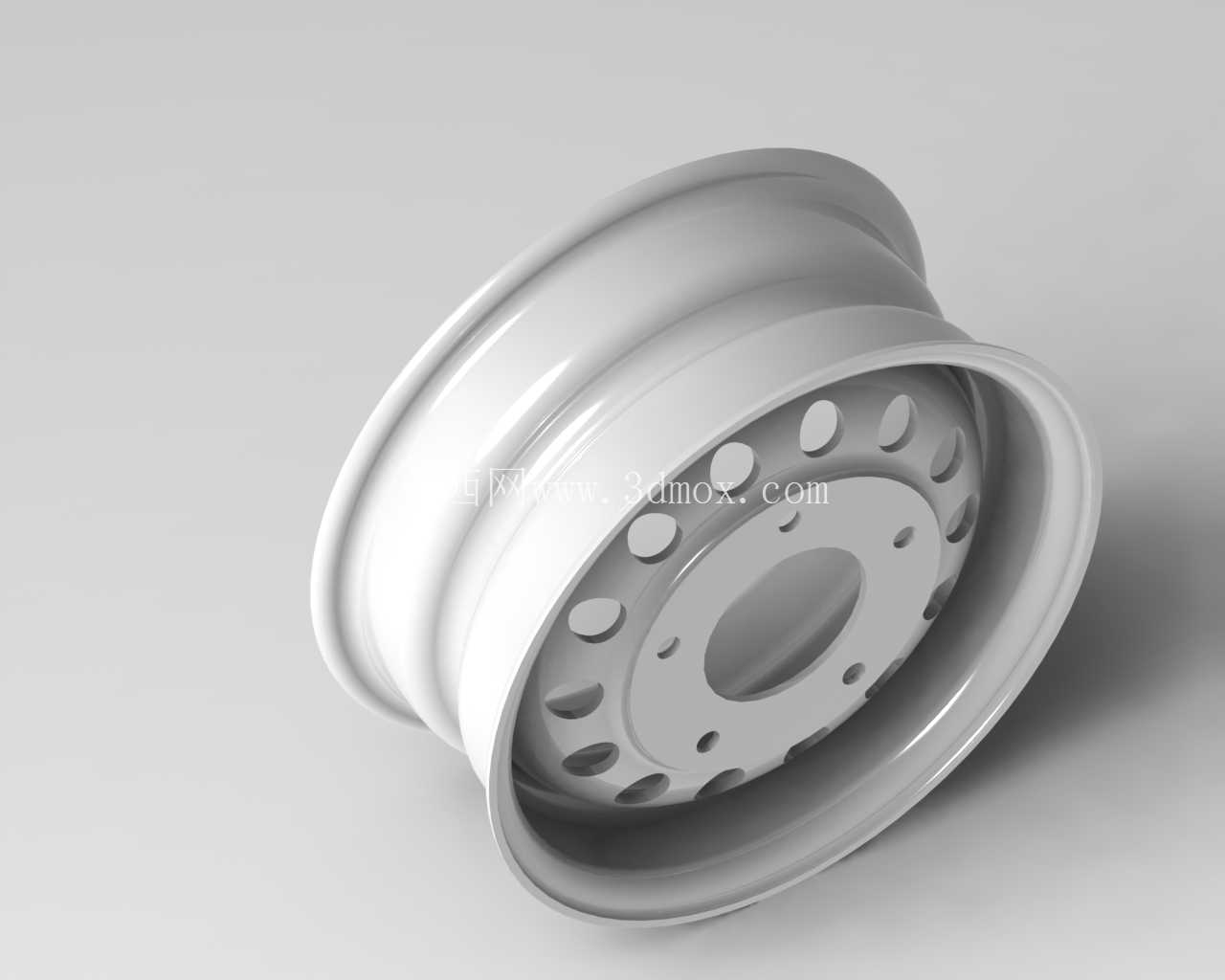

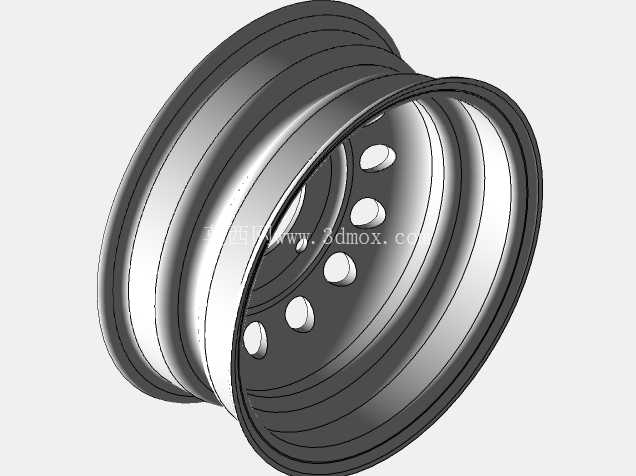

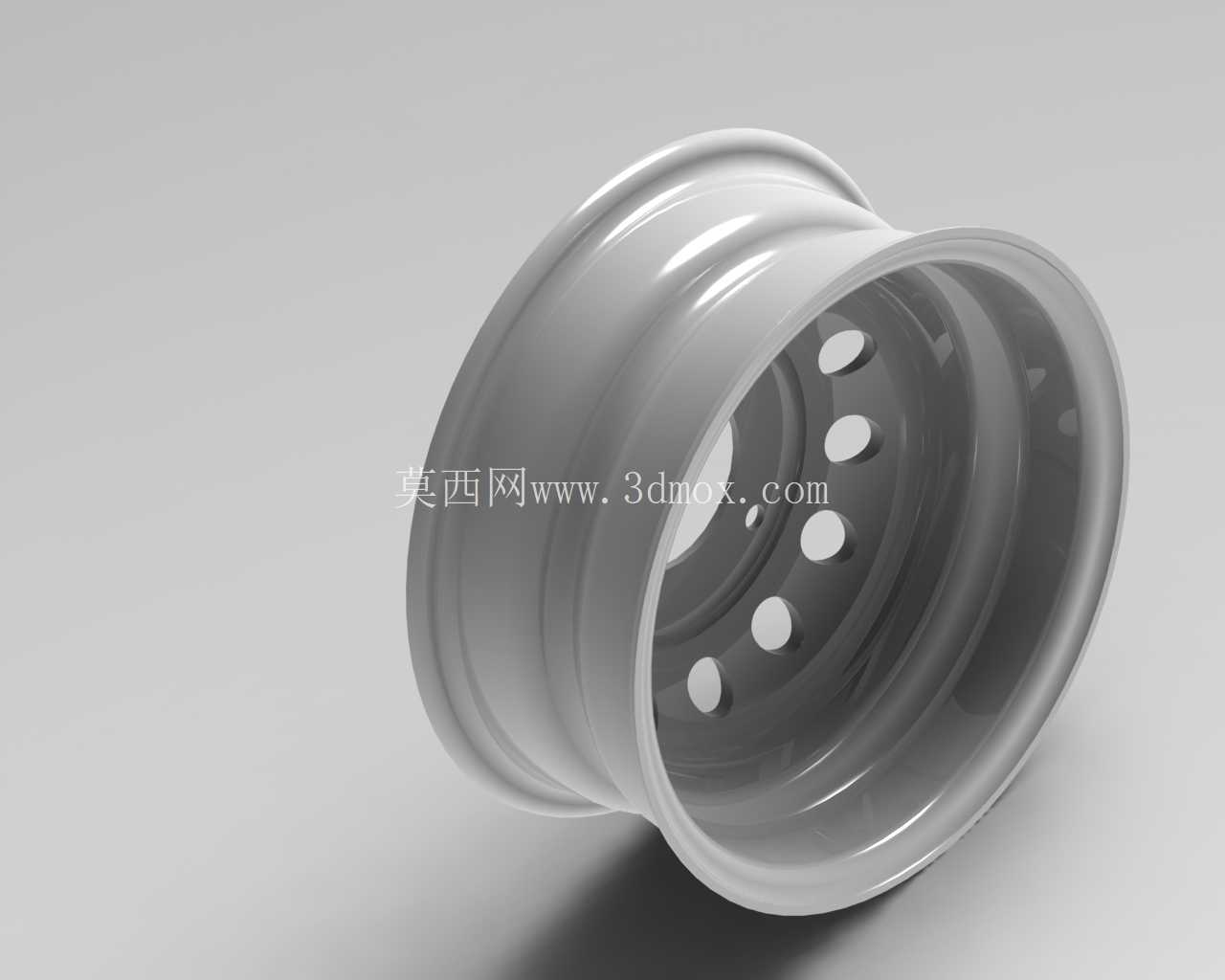

这款轮辋采用多件式钢制结构设计，整体为等厚钢板滚压成型后焊接拼合的结构，轮缘部位做了加厚卷边处理，能够避免轮胎拆装过程中出现锐边割伤胎圈的问题，同时在车辆重载过坎时，轮缘位置可以分散胎侧受到的瞬时挤压应力，减少轮胎胎圈脱层、轮缘变形的故障概率。轮辐与轮辋本体采用圆周满焊连接，轮辐上的螺栓孔按照车桥轴头的安装节圆尺寸均匀排布，每个螺栓孔周边都做了局部冷镦增厚处理，在不增加整体板材厚度的前提下提升了安装面的接触强度，避免长期交变载荷下螺栓孔出现椭圆变形、连接松动的问题；轮辐上均匀分布的散热孔，一方面可以降低轮辋整体重量，减少行走系统的非簧载质量，提升车辆行驶的平顺性，另一方面可以在车辆连续制动时，为制动鼓提供通风散热的气流通道，避免制动系统长时间高温导致的制动效能衰减。

设计过程中首先要匹配对应规格轮胎的胎圈座尺寸，严格控制胎圈座的角度与直径公差，保证轮胎充气后胎圈与轮辋能够紧密贴合，不会在高速行驶时出现轮胎滑转、漏气的问题；气门嘴的安装位置特意避开了轮辐加强筋与螺栓孔的干涉区域，既方便日常充气时的操作，也避免气门嘴在车轮转动过程中被制动部件剐蹭损坏。轮辋的中心定位孔与车桥轴头的配合采用间隙配合设计，既方便维修拆装时的对位，也能保证车轮转动时的同轴度，减少高速行驶时的车轮抖动问题。

从安装边界来看，这款轮辋的轴向偏距经过匹配对应车型的轮距参数设计，安装后车轮不会与车架板簧、制动气室、转向拉杆等周边部件发生运动干涉，轮辋的内凹深度预留了足够的制动系统安装空间，即便是加装了缓速器的重型车桥，也能保证车轮转动时无剐蹭。轮辋的整体径向跳动与端面跳动公差控制在商用车车轮的标准范围内，能够避免车辆高速行驶时出现方向盘抖动、轮胎偏磨的问题。在结构强度校核阶段，针对轮辋的弯曲疲劳、径向疲劳工况做了对应结构优化，在应力集中的焊接过渡位置做了圆弧过渡处理，减少应力集中导致的焊缝开裂风险，同时轮辋表面的抛丸处理层可以提升钢材的抗疲劳强度，适配各类复杂路况下的长期使用需求。日常维保过程中，这款轮辋的结构也方便轮胎拆装作业，不需要专用的特殊工装，普通维修站点的轮胎拆装机即可完成轮胎更换操作，降低了车辆的运维成本。
