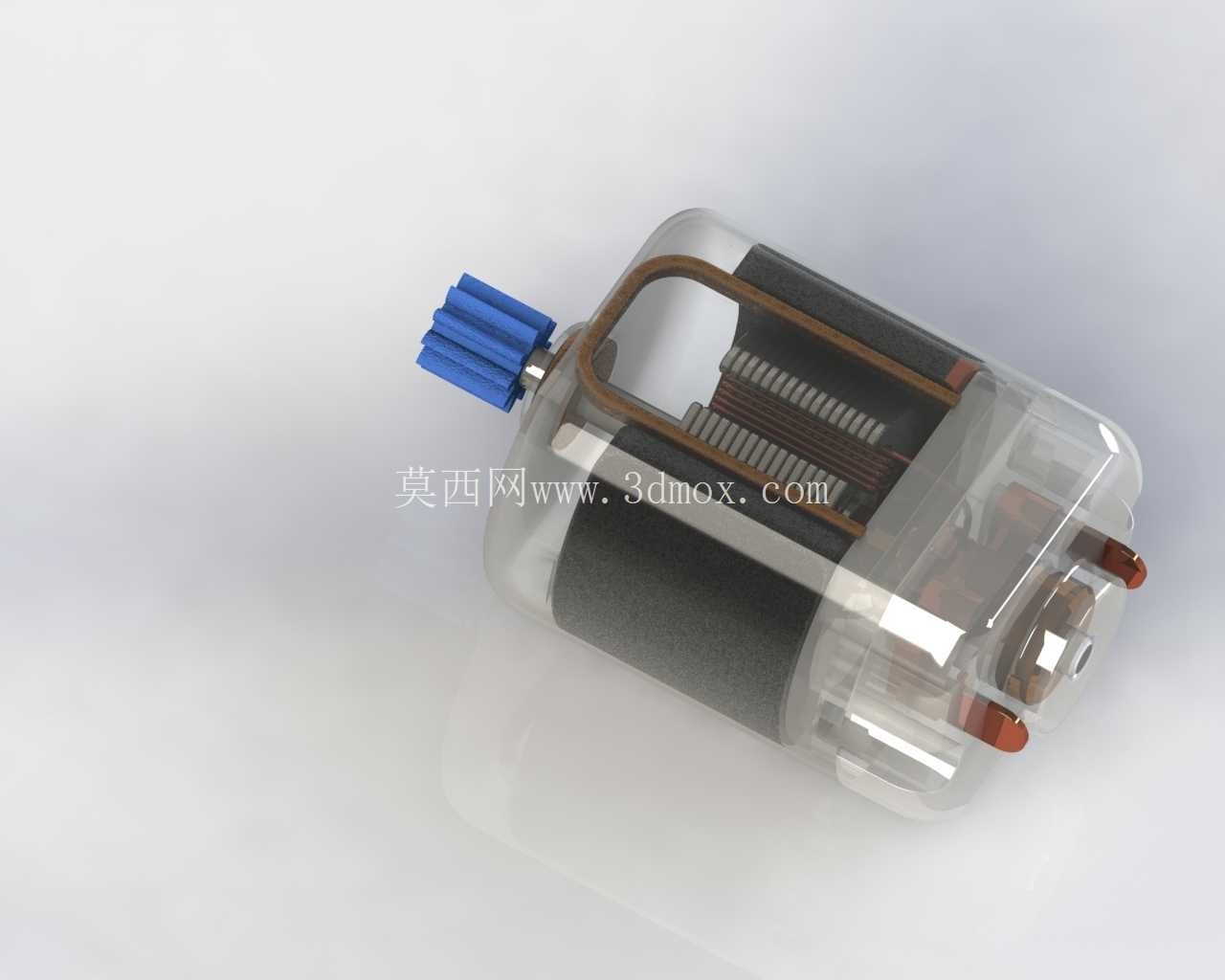

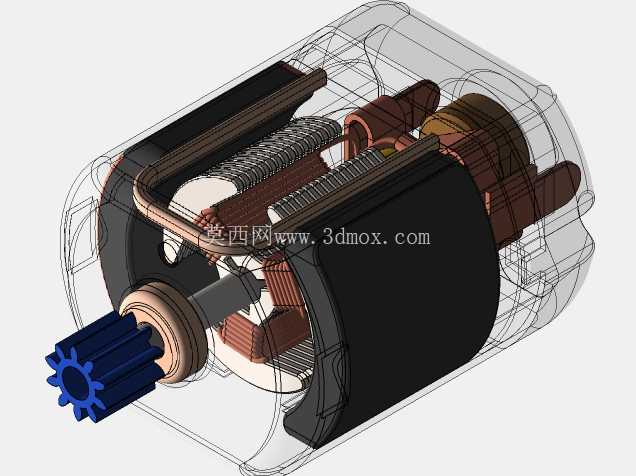

剖视结构直流电机内部构造展示模型

该模型采用半剖视的呈现形式，将直流电机内部的核心构造完整展露，没有做多余的外观包覆遮挡，方便结构设计人员直接观察各部件的装配关系与空间排布。从实际工业应用场景来看，这类带剖视结构的直流电机模型，常被用于小型传动设备的选型参考、职业院校机电专业的教学演示，以及电机维修环节的结构认知辅助，也能给新入门的三维建模从业者提供电机类产品的结构参考，避免建模时出现部件干涉、装配逻辑错误的问题。

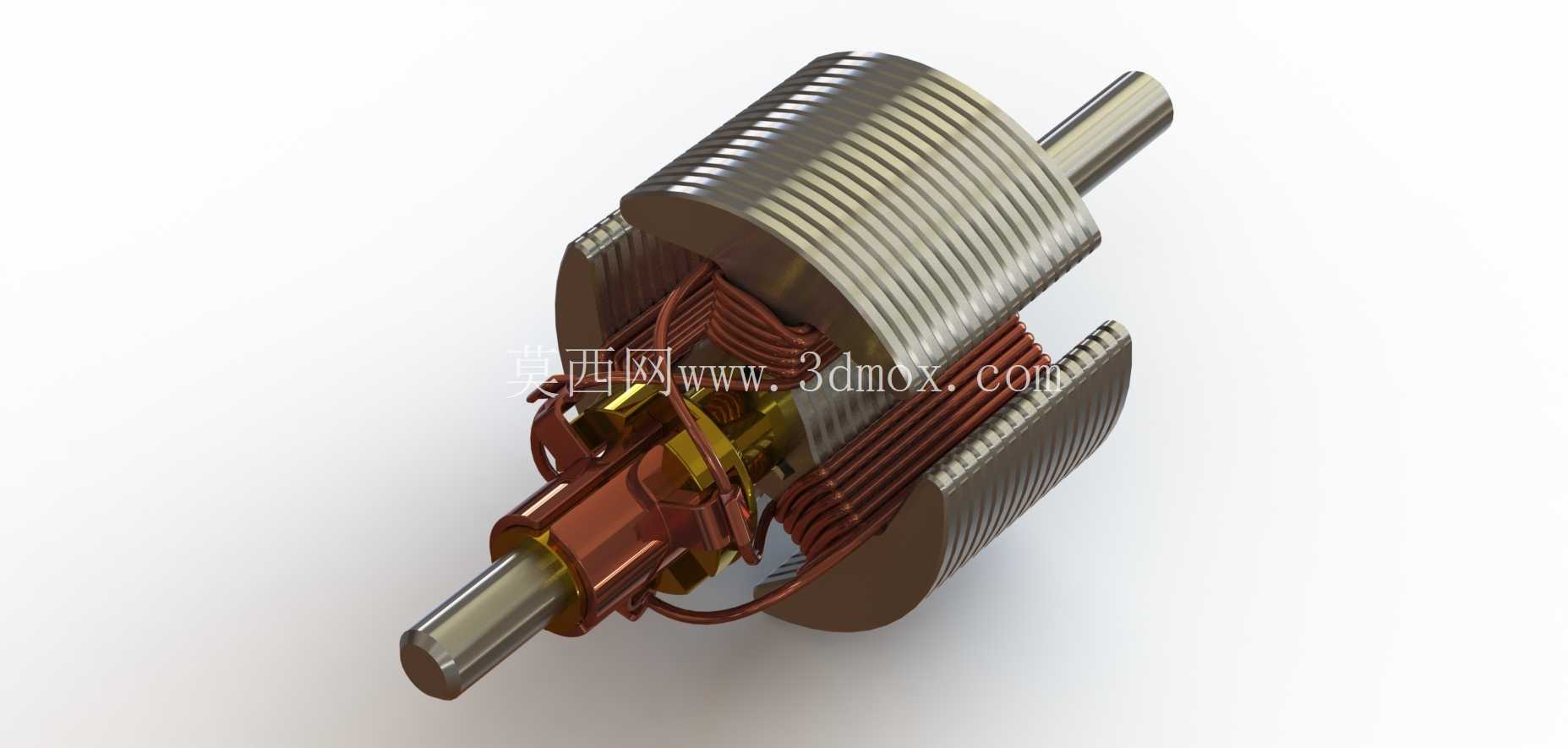

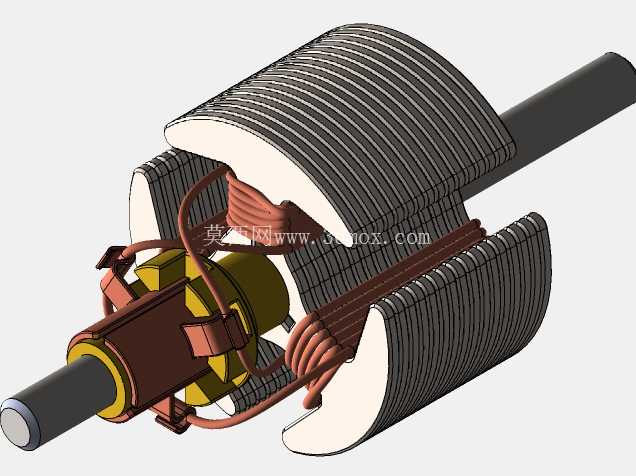

从功能特性来看，模型还原了直流电机实现电能到机械能转换的核心结构组成：带绝缘漆层的电枢绕组按照嵌线规则排布在铁芯槽内，绕组端部的引线规整连接到换向器的接线端，换向器与电刷配合实现电枢电流的方向切换，保障转子持续输出定向转矩；叠压成型的硅钢片铁芯通过冲片叠压的结构降低涡流损耗，两端的转轴通过轴肩定位与铁芯、换向器保持同轴度，伸出端的轴径尺寸符合常规小型传动设备的安装配合公差要求，可直接适配标准规格的联轴器、带轮等传动连接件。

设计思路上，模型优先还原了直流电机的核心功能结构，省略了非必要的外壳、端盖、电刷架等外部包覆部件，重点突出电枢、绕组、换向器、转轴这几个核心功能件的相对位置与连接关系：绕组的绕向、嵌槽深度、端部绑扎位置都按照实际小型直流电机的生产工艺做了还原，换向器的片间绝缘间隙、压圈固定结构也做了细节呈现，铁芯的叠片纹理通过表面纹理做了区分，能直观展现叠压铁芯的结构特征。转轴的轴段做了明确的阶梯区分，不同轴段的直径对应不同的装配功能：与轴承配合的轴段公差带符合基孔制过渡配合要求，与铁芯过盈配合的轴段做了滚花防滑的结构示意，伸出端的键槽结构也做了还原，匹配平键传动的扭矩传递需求。

从安装边界来看，模型还原的转子组件外径尺寸适配常规小功率直流电机的定子内腔间隙，气隙宽度控制在小型直流电机的常规设计区间内，既保证磁路导通效率，也避免转子转动时出现扫膛问题；转轴的总长度、两端轴伸的长度尺寸符合通用小型直流电机的安装尺寸规范，可直接适配常见的端盖轴承室安装位，不需要额外调整安装空间。建模过程中各部件的装配约束完全按照实际生产的装配逻辑设置，绕组与铁芯槽之间无干涉，换向器与转轴的同轴度公差控制在合理范围内，能直接用于生成工程图纸、做装配干涉检查，也可作为电机类产品改型设计的基础参考模型，帮助设计人员快速梳理直流电机的内部结构逻辑，减少前期结构调研的时间成本。对于需要做电机性能仿真的人员来说，该模型的结构完整性也能支撑磁路仿真、转动惯量计算等前期仿真工作的模型导入需求，不需要再重新搭建核心转子结构。
