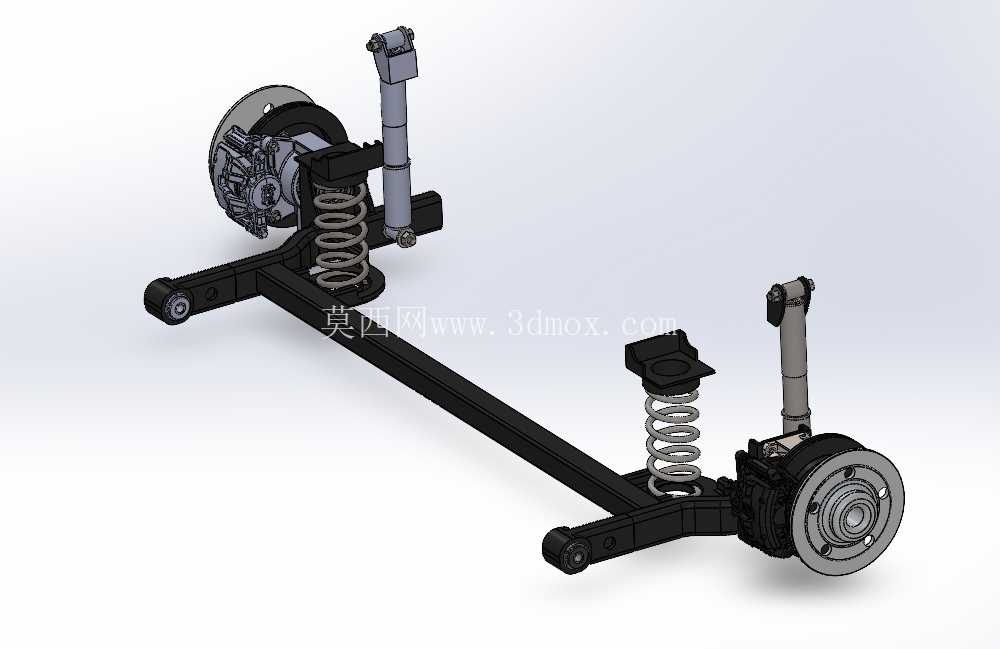

Maruti Swift Dzire轿车扭力梁悬架结构设计

在A0级家用轿车的底盘开发环节，扭力梁式后悬架始终是兼顾成本、空间与操控表现的主流选型，这套适配Maruti Swift Dzire的扭力梁悬架系统，正是针对小型三厢车的城市通勤、城郊非铺装路面通行等核心使用场景开发，可直接匹配该车型的后轴安装点位，适配整车165/80 R14规格轮胎的跳动行程边界，满足日常载员、后备箱满载等多种载荷工况下的行驶需求。

从实际装车用途来看，这套悬架承担着后轴两侧车轮的导向、承载与震动过滤职能，同时要在车辆过弯时提供足够的侧倾刚度，抑制车身侧倾幅度，在经过颠簸路面时，通过结构形变与减震元件配合，过滤路面传递的高频震动，避免冲击直接传递到车身地板，提升后排乘客的乘坐舒适性。不同于多连杆独立悬架的复杂结构，扭力梁悬架的集成度更高，占用的底盘横向空间更小，能够为油箱、后排座椅下方的储物空间留出更多布置余量，这也是小型三厢车优先选用该结构的核心原因之一。

整套系统的功能集成度经过多轮优化，将SKF免维护滚动轴承、高阻尼橡胶衬套、双向作用筒式减震器、变节距螺旋弹簧、钢制轮毂、浮动钳盘式制动器以及制动卡钳全部整合在扭力梁主体结构上，所有部件的安装定位孔位都经过公差匹配，不需要额外的转接支架即可完成装配。其中SKF轴承选用双列角接触球结构，可同时承受径向载荷与转弯时的轴向载荷，额定动载荷匹配该车型1.5吨以内的满载总质量，在常规家用车使用周期内不需要额外加注润滑脂维护；橡胶衬套采用径向刚度低、轴向刚度高的阻尼配方，在过滤路面细碎震动的同时，能够精准传递车轮的横向受力，避免转向时出现虚位；减震器的阻尼曲线经过针对性调校，压缩行程阻尼偏小以吸收冲击，回弹行程阻尼偏大以抑制多余的余震，避免经过颠簸后出现多次上下弹跳；螺旋弹簧的刚度匹配空载、半载、满载三种常用载荷状态，不会出现空载时悬架过硬、满载时悬架托底的问题；盘式制动器的制动盘直径为234mm，卡钳为单活塞浮动结构，制动片摩擦面积匹配整车制动性能要求，能够在100km/h时速下将制动距离控制在42米以内，满足乘用车制动安全规范。

整个设计过程围绕提升行驶稳定性、操控精准性与耐用性三个核心目标推进，同时严格控制结构重量与生产制造难度。设计初期先根据整车的轮距、后轴载荷、悬架跳动行程参数，确定扭力梁横梁的V型截面尺寸与纵臂的安装角度，横梁选用6mm厚的高强度热轧钢板冲压成型，通过截面形状的优化，在保证扭转刚度满足侧倾要求的前提下，降低横梁的整体重量，相比传统的U型截面扭力梁，重量降低约12%；纵臂采用变截面冲压焊接结构，与车轮连接的安装座部位局部加厚，保证承受冲击时的结构强度，与车身连接的衬套安装点位经过多轮运动学仿真校核，确保车轮在上下跳动过程中，前束角、外倾角的变化量控制在0.5度以内，避免轮胎出现异常磨损。

完成三维结构建模后，同步输出了全套二维生产图纸，对所有焊接点位的焊缝高度、螺栓连接的拧紧力矩、衬套的压装力参数都做了明确标注，确保零部件生产与总装环节的精度一致性，所有配合面的公差都按照IT7级精度控制，保证轴承压装后不会出现旷量，制动盘安装后端面跳动量控制在0.05mm以内，避免制动时出现方向盘抖动的问题。后续还针对悬架结构开展了有限元应力分析，在满载过弯、过减速带、单侧车轮冲击路肩等极限工况下，扭力梁主体的最大应力值低于材料屈服强度的60%，满足15万公里使用周期内的疲劳强度要求；同时开展了运动模拟仿真，验证悬架在全行程跳动过程中，减震器、弹簧、制动管路都不会出现运动干涉，所有部件的运动间隙都保留在10mm以上，避免长期使用后出现部件摩擦损坏的问题。

从安装边界来看，这套悬架与车身连接的四个安装点位坐标完全匹配Maruti Swift Dzire的原厂车身安装孔，前安装点衬套中心距为1020mm，后减震器上安装点的车身安装位高度为385mm，轮心距纵臂前衬套中心的纵向距离为410mm，整套悬架在满载状态下的静挠度为120mm，动挠度为90mm，在车辆最大载荷状态下，悬架不会触碰到缓冲块，预留足够的震动吸收行程。整套结构的零件通用化率达到75%以上，其中轴承、减震器、弹簧、制动卡钳都可以和同平台车型通用，降低了后期的维修更换成本。
