一吨容量卧式螺带粉体混合设备结构

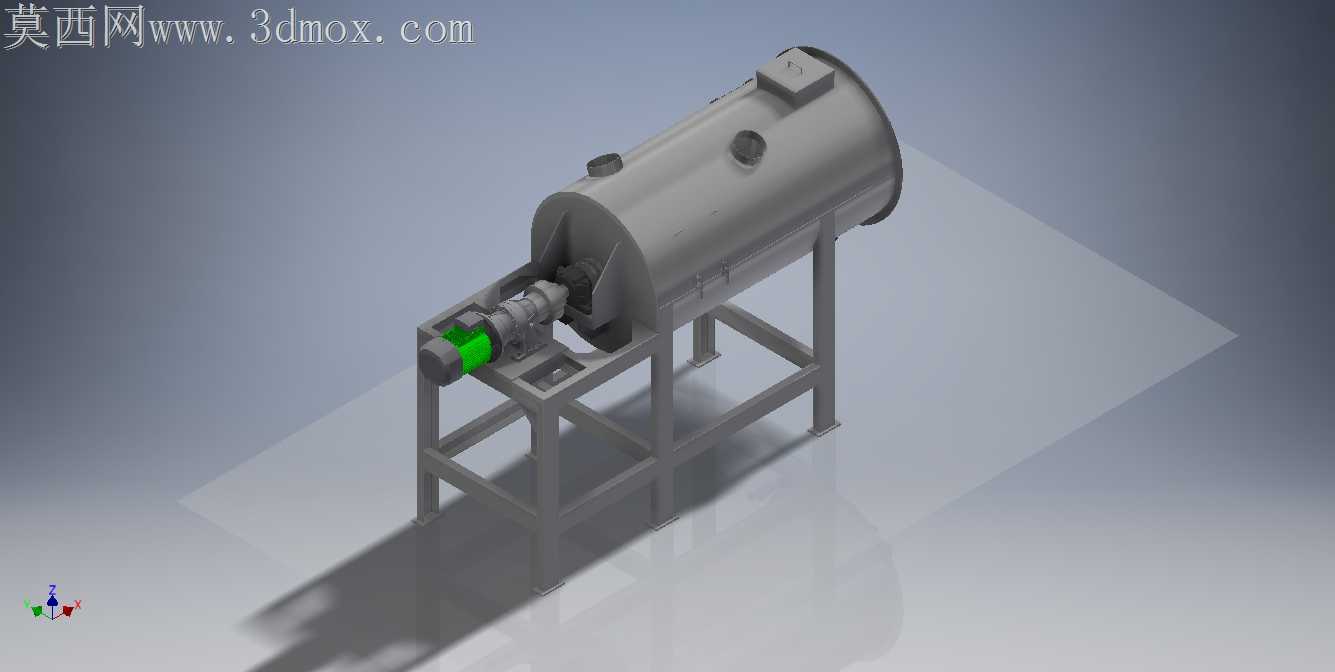

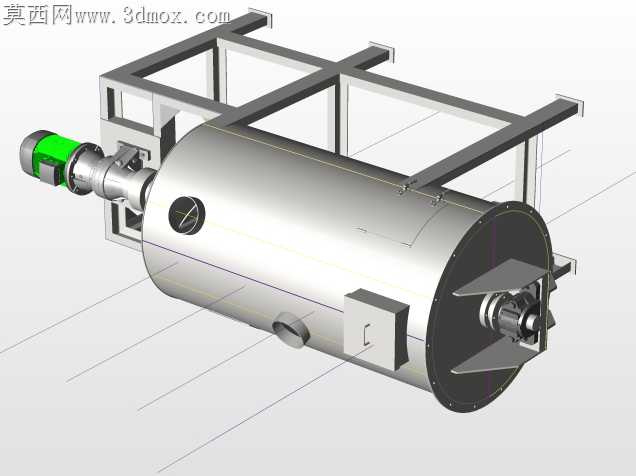

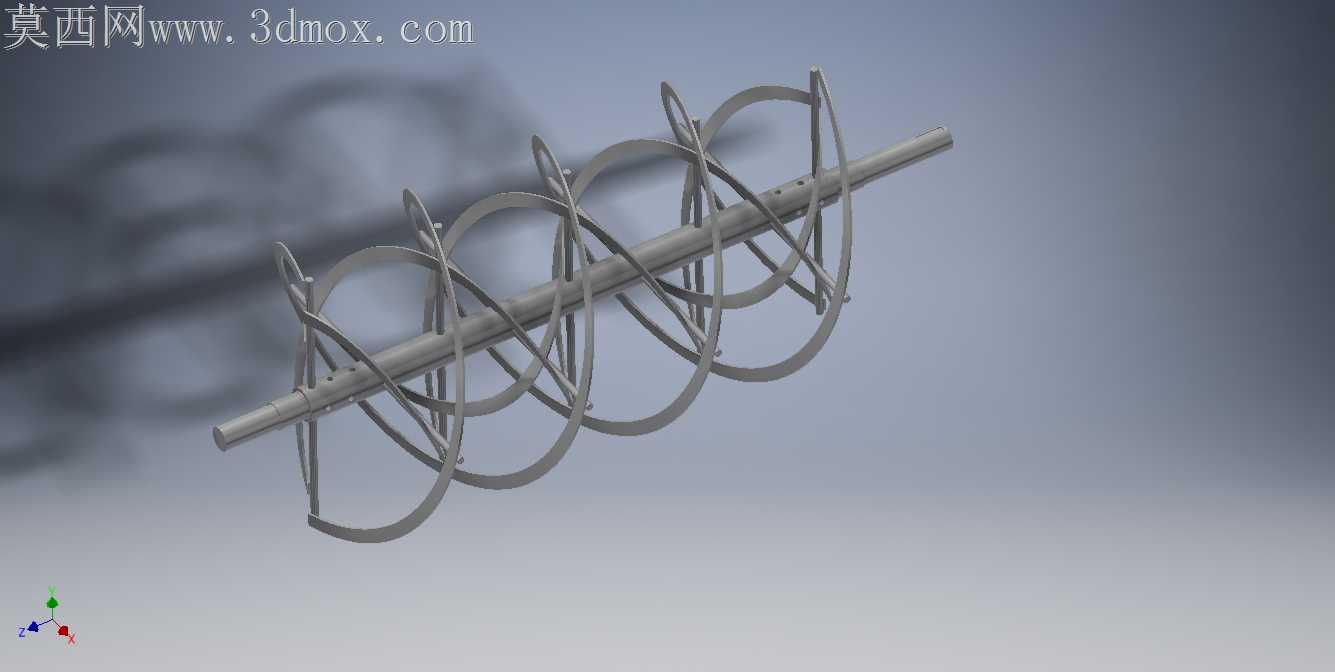

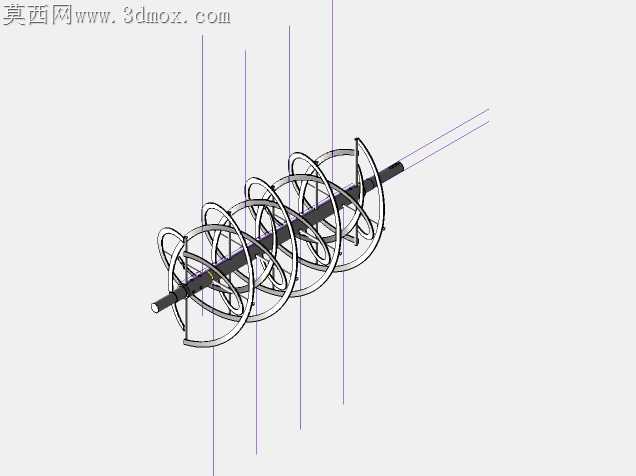

这款一吨容量的卧式混合设备，主要面向粉体、颗粒状物料的均匀混配作业场景，常见于食品添加剂加工、饲料生产、化工粉料调配、建材辅料制备等生产环节，可将两种及以上不同密度、不同配比的干性物料在密闭腔体内完成充分混合，避免物料在混配过程中出现分层、结团、残留死角等问题，适配中小批量生产的混料工序需求，可衔接上下游的上料、计量、包装工序形成连续化生产链路。设备整体采用卧式圆筒腔体结构，腔体两端采用端板密封设计，顶部开设进料与观察口，方便物料投入与运行状态查看，端部设置传动连接结构，将动力输出端与腔体内的搅拌组件直接相连，减少传动损耗。腔体下方配套方管焊接成型的一体式机架，机架采用矩形钢管拼焊而成，底部设置四个支撑脚，可直接通过膨胀螺栓固定在硬化车间地面，安装时无需额外浇筑复杂基础，整体安装边界紧凑，适配常规层高的生产车间布置需求，设备运行时的重心落在机架支撑范围内，可有效降低搅拌作业产生的振动传递。设计过程中重点考量了混料均匀度与卸料便捷性的平衡，腔体内的搅拌组件采用螺带式结构，内外螺带反向推送物料，让物料在腔体内形成轴向与径向的复合运动，短时间内即可实现不同物料的均匀分散，避免局部物料堆积；腔体端部的传动部位设置密封防护结构，防止粉料进入传动部件造成磨损，传动端配套的减速结构可将动力输出转速调整至适合混料的区间，既保证物料翻动效率，又避免转速过高造成物料离析。设备的腔体与机架采用螺栓连接方式，方便后期维护时拆分检修，腔体的内壁做光滑过渡处理，减少物料挂壁残留，每次换料清理时可快速完成腔体内部清洁，适配多品种物料切换生产的需求。整体结构设计兼顾了作业稳定性与维护便捷性，没有冗余的复杂结构，零部件通用性强，日常运维时易损件更换便捷，可长时间连续运行完成混料作业，有效降低生产过程中的人工混料劳动强度，提升物料混配的一致性与作业效率。
